GEBRUIKSAANWIJZING Orpheus Giordani

Kennisgeving: Het binnenkussen is geschikt voor kinderen met een lengte van 40-75 cm.

Bewaar eventuele reserveonderdelen. Als u onderdelen verliest, neem dan contact op met de fabrikant. Autostoeltjes waar onderdelen ontbreken of die beschadigd zijn, mogen niet worden gebruikt.

1. Hoofdsteun
2. Schoudervulling
3. Schouderriem
4. Gordelsluiting
5. Binnenkussen

6. Afdekhoesje voor gordelsluiting

7. Verstelknop

8. Harnasverstelriem
9. Handgreep voor de ligpositie
10. Hoofdsteunregelknop
11. Opening voor schouderriem

12. Schouderriemen

13. Rugleuning

14. Metalen sleufplaatje
15. Gordelklem

F COMPONENTES

Dit kinderbeveiligingssysteem is geschikt voor veiligheidsgordels die voldoen aan de ECE R16-eis en is niet geschikt voor modellen met alleen 2-puntsveiligheidsgordels.

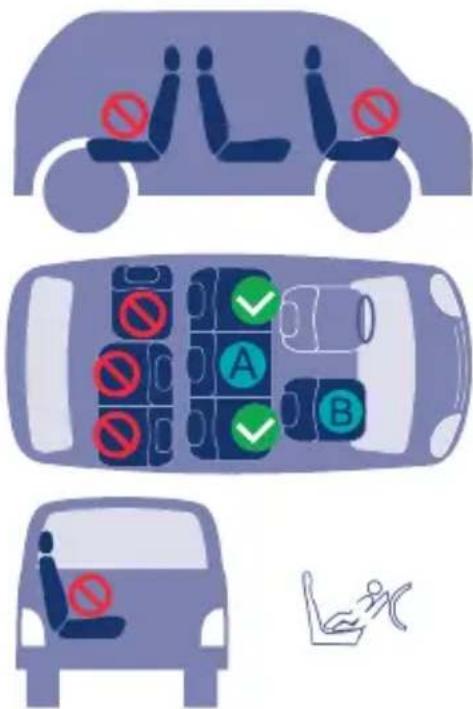

De passende locatie voor installatie in de auto is links te zien:

Niet toegestaan om het kinderzitje te installeren.
Veilig om het kinderzitje te installeren.
De stoel kan alleen in deze positie met een 3-puntsveiligheidsgordel worden geïnstalleerd.
B Het kinderzitje mag niet in deze positie worden geïnstalleerd als de airbag is gactiveerd.

KENNISGEVING

Kennisgeving met betrekking tot de universele stoel met gordel categorie Verbeterde kinderbeveiligingssystemen (40-105 cm). Dit is een universeel verbeterd kinderbeveiligingssysteem met gordel. Het is goedgekeurd volgens VN-reglement nr. 129 voornamelijk voor gebruik op 'Universele zitplaatsen' zoals aangegeven door voertuigfabrikanten in de gebruikershandleiding van het voertuig. Neem in geval van twijfel contact op met de fabrikant van het Verbeter de kinderbeveiligingssysteem of met de leverancier. GEBRUIK GEEN NAAR ACH - TEREN GERICHT KINDERBEVEILIGINGSSYSTEEM OP ZITPLAATSEN WAAR EEN ACTIEVE FRONT AIRBAG IS GEÏNSTALLEERD.

INSTALLATIE MET VEILIGHEIDSGORDEL VOOR VOLWASSENEN (40-105 cm)

1. Naar achteren gericht: Lichaamslengte kind 40 cm- 105 cm Gewicht kind ≤ 18 kg; Zet de stoel zover mogelijk naar achteren.
2. Plaats het autostoeltje naar achteren gericht in de installatiepositie.
3. Ontgrendel het harnas en til het bin - nenkussen op.
4. Trek de veiligheidsgordel helemaal uit.
5. Voer de veiligheidsgordel over het stoeltje zoals getoond.
6. Zet het binnenkussen terug op zijn plaats.

7. Steek de metalen tong van de autogordel in de gordelsluiting van de auto-stoel totdat u hem vast hoort klikken.

8. Trek de gordel strak aan.

9. Gebruik de gordelklem om deze naast de gordelsluiting te klemmen.
10. Zorg dat alle riemen stevig zijn bevestigd door de stoel heen en weer te bewegen.
11. Tips: Zorg ervoor dat het kinderzitje goed is geïnstalleerd voordat u het in gebruik neemt. De riemen mogen niet gedraaid zijn.

GEBRUIK EEN 5-PUNTSHARNAS OM UW KIND VAST TE ZETTEN

1. Terwijl u drukt op de harnasverstelknop, trekt u de twee schouderriemen van het kindbeveiligingssysteem er helemaal uit.

2. Zet uw kind in het kinderbeveiligings - systeem en steek beide armen door de riemen.

3. Belangrijk: de linker en rechter bouten van de 5-puntsgordelsluiting van het kinderzitje moeten eerst worden bevestigd.

4. Maak de gordelsluiting vast zoals te zien is op de afbeeldingen.

5. Het is niet mogelijk om alleen één kant van de 5-puntsgordelsluiting van het kinderzitje op zijn plaats te vergrendelen.

6. Zorg ervoor dat de gordelsluiting goed is vastgemaakt.

7. Trek de riem van het oprolmechanisme zo strak mogelijk aan.

8. U moet twee vingers tussen het kind en het schouderharnas kunnen doen.

9. Druk op de rode knop om de gordel - sluiting los te maken.

BELANGRIJK - De stijl van de gordelsluiting kan variëren afhankelijk van het model.

OPGELET:

- Als de riem van het stoeltje te los zit,

kan de veiligheid van het kind in gevaar komen.

VERSTELLING NAAR ACHTEREN

1. Zoek de verstelhendel en trek deze omhoog om de positie aan te passen.

2. Naar achteren gericht: Lichaamslengte kind 40 cm- 105 cm Gewicht kind ≤ 18 kg;

Het kinderzitje kan alleen in één positie voor achterwaarts gerichte installatie worden bevestigd.

VERSTELLING 5-PUNTSHARNAS

1. Druk op de harnasverstelknop.

WAARSCHUWING - Pas het harnas aan de huidige positie van het kind aan en zorg ervoor dat het niet gedraaid is.

1. Losmaken

Terwijl u drukt op de harnasverstel - knop, trekt u de twee schouderriemen van het kindbeveiligingssysteem er helemaal uit.

1. Vastmaken

Trek de verstelriem naar beneden en pas deze aan op de juiste lengte om ervoor te zorgen dat uw kind stevig vastzit.

HOOFDSTEUNVERSTELLING

1. Trek aan de hoofdsteunverstelhendel.

2. Verhoog of verlaag de hoofdsteun tot de juiste hoogte voor uw kind.

3. Zorg dat het harnas op gelijke hoogte is met de schouders van uw kind. Anders verplaatst u de schouderriem omhoog of omlaag tot de juiste sleuf.

A_Nee-Te laag

B_Nee-Te hoog

C_Ja-Correct

1. Om het kind gemakkelijker in de stoel

te plaatsen, steekt u de riemen in de elastische banden aan de zijkanten, zoals weergegeven in afbeelding 29.

DE STOFFEN BEKLEDING VAN DE STOEL VERWIJDEREN

1. Durk op de rode knop om de gordel-sluiting los te maken.

2. Verwijder de binnenvoering.

3. Verwijder het afdekhoesje van de gordelsluiting en verberg het in het gat van de gordelsluiting op de stoelbasis.

4. Til het rugkussen onder de hoofdsteun op.

5. Trek het omhoog om de schoudervul - ling uit het gat te halen.

6. Trek het naar beneden om de schou - dervulling eruit te halen. Laat de stoffen bekleding van de hoofdsteun zakken.

7. Verwijder de stoffen bekleding van de hoofdsteun.

8. Verwijder de stoffen bekleding van de stoel. Stoelbekleding gemonteerd: Om de zachte artikelen weer op de stoel te monteren, de bovenstaande stappen in omgekeerde volgorde herhalen.

WAARSCHUWING - Het kinderbeveiligingssysteem (kinderzitje) kan niet worden gebruikt zonder de stoffen bekleding.

ONDERHOUD

ONDERHOUD VAN HET KINDERZITJE

Nadat u het schuim uit het baby-inzetstuk hebt verwijderd, bewaart u het op een veilige plaats waar uw kind er niet bij kan.

- Was de zachte artikelen in koud water onder de 30 °C.

- De zachte artikelen niet strijken.

- Geen bleekmiddelen gebruiken en niet chemisch reinigen.

• Gebruik geen onverdunde neutrale wasmiddelen, benzine of andere organische oplosmiddelen om het kinderbeveiligingssysteem te wassen. Het kan schade veroorzaken aan het kinderbeveiligingssysteem.
• Centrifugeer de zachte artikelen bij het drogen niet te hard, omdat dit kreukels kan veroorzaken.
• Hang de zachte artikelen in de schaduw te drogen.

WAARSCHUWING Het kinderbevei-

ligingssysteem (kinderzitje) kan niet worden gebruikt zonder de stoffen bekleding.

VEILIGHEID VAN HET KINDERZITJE

Controleer altijd of de stoelonderdelen compleet zijn en dat de stoel in goede staat is om het risico op ongevallen te beperken. Wanneer u het kinderbeveiligingssysteem lange tijd niet gebruikt, verwijder het dan van de voertuigstoel. Zet het kinderbeveiligingssysteem in de schaduw, op een veilige plek waar uw kind niet bij kan. Laat de stoel niet voor langere tijd in een koude of warme en vochtige omgeving staan. Bewaar de instructies zorgvuldig voor toekomstige raadpleging.

BEHANDELING NA EEN ONGEVAL

Vervang de stoel in het geval van een hevige botsing en ongeval door een nieuwe stoel. Neem bij vragen contact op met uw distributeur of fabrikant.

WAARSCHUWING

- WAARSCHUWING! VERWIJDER VOOR HET GEBRUIK EVENTUELE PLASTIC ZAKKEN EN ALLE ANDERE VERPAK

KINGS ONDERDELEN EN GOOI ZE WEG OF HOUD ZE IN IEDER GEVAL BUITEN HET BEREIK VAN KINDEREN. GOOI ZE WEG IN OVEREENSTEMMING MET DE GELDENDE WETTEN VOOR GESCHEI - DEN AFVALVERWERKING.

- WAARSCHUWING! Indien het autostoeltje beschadigd, vervormd of ernstig versleten mocht zijn, moet het worden vervangen: het kan de oorspronkelijke veiligheidskenmerken hebben verloren. Zorg ervoor dat er geen uitstekende elementen zijn die schade aan het kind of aan de autobekleding kunnen veroorzaken: gebruik in dit geval het kinderzitje niet of neem bij twijfel contact op met de fabrikant.

• BELANGRIJK!

Lees alle instructies in deze handleiding en de instructies met betrekking tot kinderzitjes in de handleiding van uw voertuig zorgvuldig door en zorg dat u ze begrijpt. Installeer en gebruik het kin derzitje zoals beschreven in de instructiehandleiding. Anders kan uw kind ernstig letsel oplopen of overlijden. Bewaar de instructies bij het kinderbeveiligings- systeem voor toekomstige raadpleging.

- Zorg ervoor dat de riemen waarmee het kinderbeveiligingssysteem aan het voertuig bevestigd is, goed vastzitten. Riemen die het kind op zijn plaats houden, moeten worden aangepast aan het lichaam van het kind. Zorg ervoor dat de riemen niet gedraaid zijn.

- Zorg dat de heupriem laag wordt gedragen zodat het bekken op zijn plaats wordt gehouden en voorkomt

dat het kind uit het kinderzitje kan vallen.

- Zorg ervoor dat het kinderbeveiligings- systeem wordt vervangen als het bij een ongeval aan hevige belasting is bloot- gesteld.

- Zorg ervoor dat de harde elementen en kunststofonderdelen van een kinderbeveiligingssysteem zo worden geplaatst en geïnstalleerd dat er geen risico bestaat om bekneld te raken door een bewegende stoel of autoportier tijdens het dagelijks gebruik van het voertuig.

- Breng GEEN veranderingen of aanvul- lingen aan het kinderbeveiligingssys- teem aan zonder de goedkeuring van de type-goedkeuringsinstantie, en het ge- vaar schuilt in het niet opvolgen van de instructies voor installatie die verstrekt zijn door de fabrikant van het kinderbe- veiligingssysteem.

- HEET! Als het autostoeltje niet voorzien is van een stoff en bekleding, moet het uit de buurt van direct zonlicht worden gehouden, anders kan het te heet worden voor de huid van het kind.

- Laat uw kind NIET voor korte tijd onbewaakt achter in dit kinderbeveiligings-systeem.

- Zorg ervoor dat bagage of andere voorwerpen die in het geval van een botsing letsel kunnen veroorzaken, goed zijn vastgezet.

• A) Gebruik het kinderbeveiligingssysteem NIET zonder de bekleding. B) Vervang de stoelbekleding NIET door een andere stoelbekleding dan die door de fabrikant

is aanbevolen, aangezien het een integraal onderdeel is van de prestaties van het beveiligingssysteem.

- Gebruik het kinderbeveiligingssysteem NIET als de veiligheidsgordel voor volwassenen niet correct is geplaatst ten opzichte van de belangrijkste dragende contactpunten van het beveiligingssysteem. Neem bij twijfel over dit punt contact op met de fabrikant.

- Gebruik GEEN andere dragende contactpunten dan die beschreven in de instructies en aangegeven op het kinderbeveiligingssysteem. Neem bij twijfel over dit punt contact op met de fabrikant.

UIT TECHNISCHE OF COMMERCIËLE OVERWEGI NGEN KAN PRG OP ELK WILLEKEURIG MOMENT, OOK UITSLUITEND IN EEN BEPAALD LAND, WIJZIGINGEN AAN DE IN DEZE UITGAVE BESCHREVEN MODELLEN AANBRENGEN DIE DE TECHNISCHE KENMERKEN ERVAN EN/OF DE VORM, HET TYPE EN AANTAL BIJGELEVERDE ACCESSOIRES KUNNEN BETREFFEN.
