GEBRUIKSAANWIJZING DSP 15 EINHELL

Inhoud van het reservoir : 15 liter

Pompsysteem : zuigerpomp

Werkdruk : tot 4 bar

Slagvolume : 80 cm3

De Einhell druksproeier DSP 15 is bruikbaar voor alle toegelaten gewasbeschermingsmiddelen en vergelijkbare vloeistoffen in de fruitteelt, tuinbouw, wijnbouw, bosbouw en in boomkwekerijen.

Bijtende en zuurhoudende vloeistoffen mogen niet met de druksproeier worden verwerkt.

De desbetreffende veiligheidsinstructies alsook andere algemene veiligheidsvoorschriften dienen in acht te worden genomen.

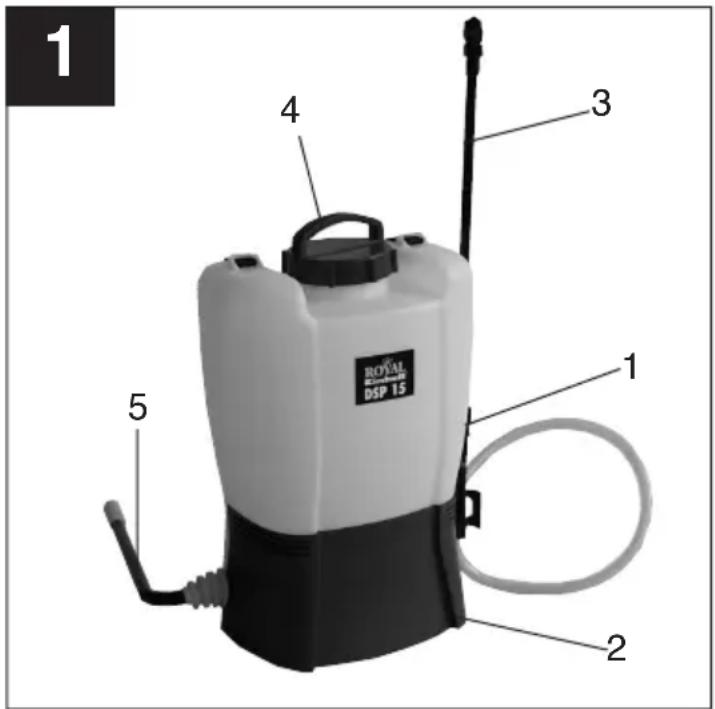

1 3 4 1 2 5 ROYAL DSP 15

1 Reservoir
2 Voetstuk
3 Spuitlans compleet met sproeier en pistoolgreep
4 Reservoirsluiting
5 Pomphendel

Veiligheids- en waarschuwingsinstructies

• Gebruik de druksproeier niet terwijl personen (vooral kinderen) of dieren in de onmiddellijke omgeving zijn. De gebruiker is verantwoordelijk voor schade ten opzichte van derden als die persoonlijk worden verwond of schade wordt berokkend aan hun eigendom.
• Bij gebruik van gewasbeschermingstoestellen en bij de toepassing van gewasbeschermingsmiddelen van welke soort dan ook dienen de door de fabrikant van het middel gevraagde alsook de persoonlijke veiligheidsmaatregelen voor de gebruiker (beschermende kleding), ademhalingsbescherming en oogbeschermer afzonderlijk in acht te worden genomen.
• Telkens na gebruik en vooral aan het einde van het sproeiseizoen moeten de gewasbeschermingstoestellen en reservoirs alsook alle vloeistof leidende onderdelen bijzonder zorgvuldig worden schoongemaakt en doorgespoeld.
• In de druksproeier resterende gewasbeschermingsmiddelen kunnen leiden tot corrosie en bijgevolg tot een beschadiging van het toestel.
• Bijzondere aandacht dient te worden besteed op slijstukken zoals sproeikoppen, filter en dichtingen :
• Sproeikoppen niet met harde voorwerpen schoonmaken.
• Sproeivloeistof die overblijft na het behandelen van gewassen of struiken wordt sterk verdund (ca. 1:10) en dan gespreid over het behandeld oppervlak.
• Beschadigde onderdelen onverwijld vervangen. Gebruik daarvoor enkel originele onderdelen.
• Bij alle herstel- en onderhoudswerkzaamheden - ook aan de slang en de afsluitklep - moet het toestel drukloos zijn.
• Bij het losdraaien van de sproeilans het uiteinde niet naar u richten.

• Om veiligheidsredenen mag de rugsproeier niet worden gebruikt voor :

• bijtende vloeistoffen (b.v. ontsmettings- en impregneermiddelen);

• vloeistoffen boven 40°C;
• brandbare vloeistoffen met vlampunt onder 55° C.

2. Assemblage

• De sproeier is op de hendel na volledig gemonteerd.
• De sproeilans is eveneens vooraf gemonteerd en wordt vastgeschroefd aan de handgreep d.m.v. de wartelmoer.

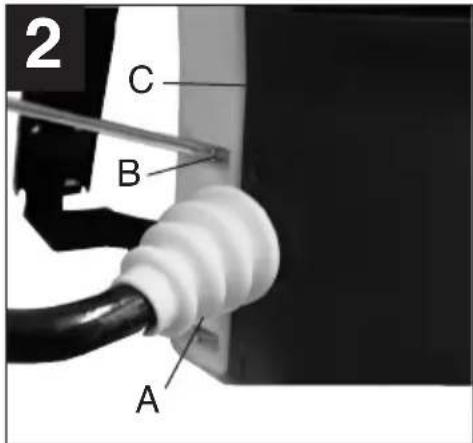

• Neem te dien einde de afdekking (C) af door er aan de achterkant de zes kruiskopschroeven (B) uit te draaien (fig. 2).

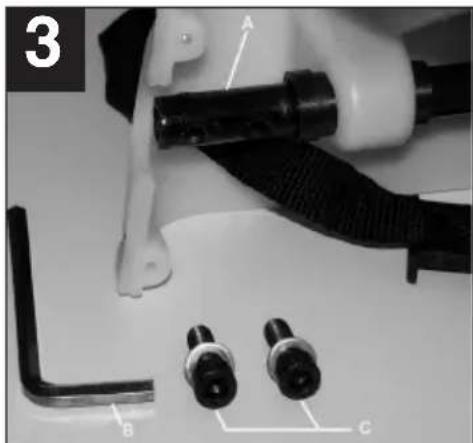

• De beide inbusschroeven (C) van de pompas (A) uitdraaien (fig. 3).
• De pomphendel aanbrengen op de pompas d.m.v. schroeven (C) (fig. 4). Pomphendel wijst daarbij naar voren. Gebruik daarvoor de sleutel (B).
• Manchet in de helft van de behuizing plaatsen.
• Afdekking (C) terug aanschroeven (fig. 2). Let er wel op dat de manchet en aan de andere kant de sproeislang naar behoren in de doorvoer zitten en niet gekneusd zitten tussen de beide kunststofdelen.

2 C B A

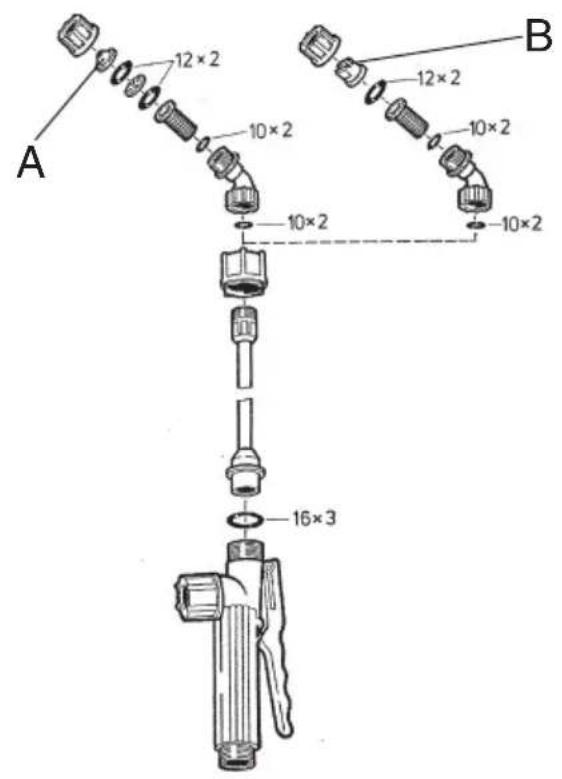

Voor het behandelen van struiken, bomen enz. (driedimensioneel sproeien) zijn sproeikoppen met een holle conus als sproeipatroon (A) het best geschikt. Voor het behandelen van oppervlakken (tweedimensioneel sproeien) is een sproeikop met een platte straal (B) aan te bevelen.

• De sproeilans wordt vastgemaakt aan de pistoolgreep door de wartelmoer aan te halen.
• Voor het regelen van de gesproeide hoeveelheid resp. grootte van de druppels kan de sproeidruk trapsgewijs in een gebied van ca. 1 tot 4 bar worden afgesteld (zie afstelling van de druk).

A 12 × 2 10 × 2 10 × 2 16 × 3 B 12 × 2 10 × 2 10 × 2

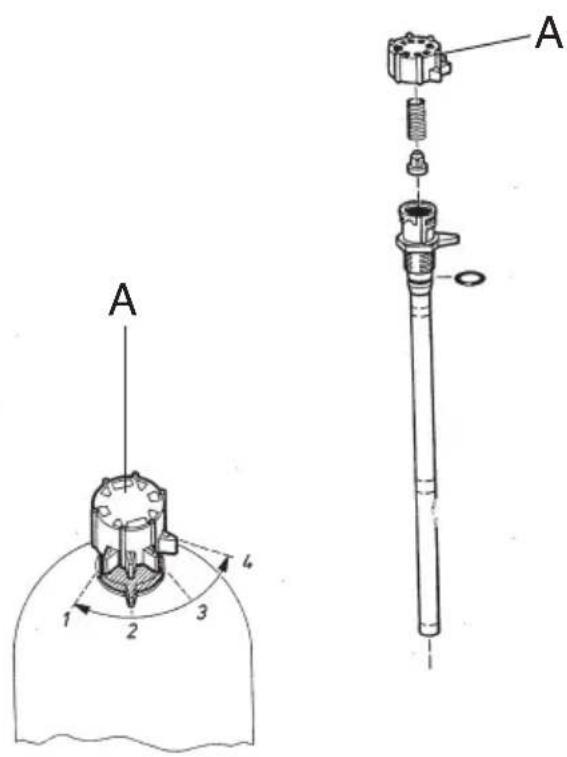

3. Afstelling van de druk

De druk wordt afgesteld door de regelkap (A) boven de markering op het drukvat te draaien alvorens de sproeivloeistof in het reservoir te gieten.

A 1 2 3 4 A

4. Hoeveelheid sproeivloeistof

- Sproeivloeistof bereiden volgens de voorschriften van de fabrikant van het middel. Kies de hoeveelheid die u werkelijk nodig heeft.

Richtcijfers voor de gewasbescherming:

Grondculturen 0,3-0,5 l op 10 m	2
Lage struiken 1,0-1,5 l op 10 m	2
Spalierbomen, spilheesters 0,5-1,0 l per stuk
Grotere laagstammen 2,0 l per stuk
Oudere, vrij staande bomen 3,0-5,0 l per stuk

• Bij vloeibare gewasbeschermingsmiddelen het reservoir 1/4 met water vullen, sproeimiddel in vloeibare vorm vooraf met water gemengd bijgieten. De overeenkomstige hoeveelheid water bijgieten en goed mengen.
• Bij gebruik van sproeimiddelen bereid op basis van een plantaardig preparaat dient er op te worden gelet dat de vloeistof voor het ingieten gefilterd is.

De veiligheidsinstructies van de betreffende sproeimiddelproducent dienen beslist in acht te worden genomen!

5. Bereiden van gewasbeschermingsmiddelen

• Gewasbeschermingsmiddel enkel in open lucht bereiden, nooit in woonruimten, stalruimten of opslagruimten voor levensmiddelen en voedermiddelen.
• Gewasbeschermingsmiddelen in poedervorm in een afzonderlijk reservoir bereiden - goed voormengen - pas dan enkel door de vulzeef de druksproeier in gieten. De sproeivloeistof herhaaldelijk doormengen.

6. Vullen

• Bij het vullen van het reservoir steeds de zeeftrechter die bij het toestel hoort gebruiken en het vullen de hele tijd in het oog houden.
• Een rechtstreekse verbinding tussen vulslang en inhoud van het reservoir moet worden voorkomen.

• Het sproeimiddel mag niet door terugzuigen in het waterleidingnet terechtkomen.

• Bij het ingieten van het sproeimiddel dient erop te worden gelet dat de omgeving, natuurhuishouding en het waterleidingnet niet in contact komen met het sproeimiddel.

• Het vullen van het reservoir vanuit het openbaar waternet via een slang is enkel toegestaan als voor de aansluiting van het openbaar waternet een terugslagklep is ingebouwd.
• Het overlopen van het reservoir alsook het vervuilen van het openbare aquatische milieu en van regen- en afvalwaterriolen moet worden vermeden.

7. Sproeien

• Breng de pomp tot aanzuigen door de hendel snel te bewegen en
• open de afsluitklep door druk op de pistoolhendel zodat de sproeivloeistof uit de sproeikop kan ontsnappen.
• Bij het loslaten van de pistoolhendel wordt de sproeistraal onmiddellijk onderbroken.

8. Doelmatig onderhouden en verzorgen

• Uw rugsproeier werkt nagenoeg onderhoudsvrij.
• Mocht het deksel van het reservoir ooit moeilijk te sluiten of te openen zijn, olie de rubberen afdichtring dan lichtjes in.
• controle van het vloeistofreservoir,
• controle van alle slangleidingen en hun schroefkoppelingen,
• Schoonmaken van alle filterelementen en controle op beschadiging,
• Om de zuiger, de cilinder en de zuigermanchetten speciaal te beschermen tegen vervuilde sproeivloeistof is de inlaat van het drukvat of cilinderruimte voorzien van een extra zeef. Hij kan aan het einde van de sproeiwerkzaamheid door krachtig uitzwenken worden schoongemaakt.

Tot een doelmatig onderhoud hoort eveneens :

9. Opbergen

Hoewel het reservoir vervaardigd is van ultraviolet gestabiliseerd materiaal is het aan te bevelen het toestel beschermd tegen rechtstreekse zoninstraling voor kinderen en dieren ontoegankelijk op te bergen in een droge ruimte. Bij dreigende vorst moet het reservoir, het drukvat en de leidingen worden geledigd, er mag geen vloeistof in achterblijven.

De garantieduur beginnt op de koopdatum en bedraagt 2 jaars.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice

© CERTIFICADO DE GARANTIA EINHELL

Technische wijzigingen voorbehouden
