Merk	Daikin
Model	FTXC60BV1B
Producttype	Split airconditioning (binnenunit + buitenunit)
Afmetingen binnenunit (B x H x D)	288 x 297 x 250 mm (ca.)
Afmetingen buitenunit (RXC60)	Ca. 700 x 550 x 250 mm (niet exact gespecificeerd)
Voeding	220-240 V ~ 50 Hz
Aanbevolen zekering/automaat	20 A
Koelmiddel	R32 (GWP = 675)
Fabrieksvulling koelmiddel (voor 7,5 m leiding)	1,10 kg
Hoofdfuncties	Koelen, verwarmen (warmtepomp), ventilator, ontvochtiging, automatische modus, timer

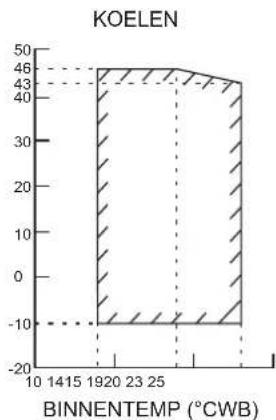

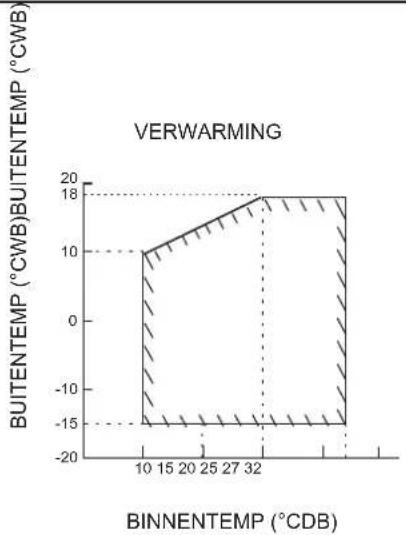

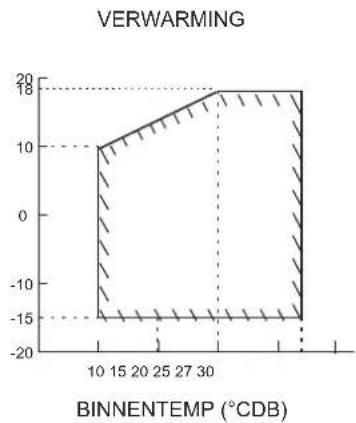

Bedrijfstemperatuur	Zie bereik in de handleiding (hier niet gespecificeerd)
Maximale leidinglengte	30 m
Maximale hoogteverschil tussen units	20 m
Draadloze afstandsbediening inbegrepen	Ja (AAA-batterijen meegeleverd)
Luchtreinigingsfilter	Fotokatalytisch filter met apatiet en titanium (2 stuks meegeleverd)
Onderhoud	Regelmatige reiniging van de filters; jaarlijks onderhoud door een professional
Veiligheid	Verplichte aardlekschakelaar; aarding; bescherming tegen gaslekken
Installatie	Voorbehouden aan een gekwalificeerde professional; minimale hoogte 2,3 m voor de binnenunit
Garantie	Volgens wetgeving (levensduur 10 jaar in Turkije)

Veelgestelde vragen - FTXC60BV1B DAIKIN

Hoe maak ik de filters van de binnenunit schoon?

Verwijder de luchtfilters, stofzuig of was ze met lauw zeepwater, droog ze volledig voordat u ze terugplaatst. Gebruik geen brandbare producten.

Welk koelmiddel gebruikt dit apparaat en is het brandbaar?

Het koelmiddel is R32, een gefluoreerd broeikasgas met een GWP van 675. Het is licht ontvlambaar (LII 13%). Volg de voorzorgsmaatregelen in de handleiding.

Kan ik de buitenunit op een balkon installeren?

Ja, maar zorg voor voldoende ruimte voor luchtcirculatie, een adequate condensafvoer en dat het geluid de buren niet stoort. Houd u aan de minimale afstanden.

Wat te doen als de airconditioner niet goed koelt?

Controleer eerst of de filters schoon zijn, of de buitenafsluiters open zijn en of de afstandsbediening in de koelmodus staat met een voldoende lage temperatuur. Als het probleem aanhoudt, neem dan contact op met een professional.

Hoe gebruik ik de afstandsbediening om de timer in te stellen?

Raadpleeg de gebruiksaanwijzing. Druk meestal op de 'Timer'-knop om de uitschakeling of vertraagde inschakeling te programmeren. De LED-lampjes bevestigen de programmering.

Is het mogelijk om een kamer alleen met de ventilatormodus te verkoelen?

Ja, de ventilatormodus circuleert de lucht zonder te koelen. Het verlaagt de temperatuur niet, maar kan het comfort verbeteren door luchtcirculatie.

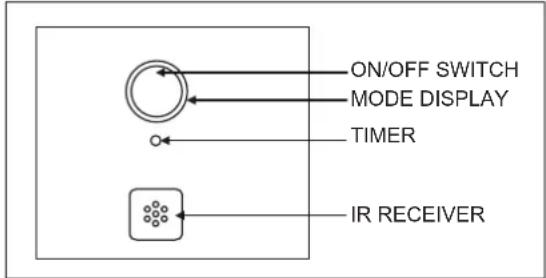

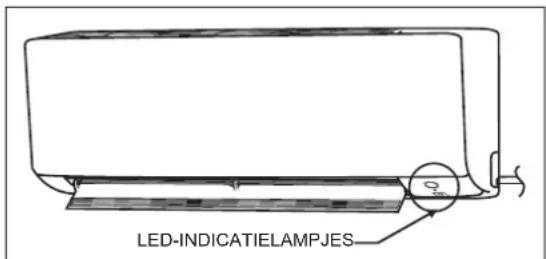

Wat betekenen de indicatielampjes op de binnenunit?

De LED's geven de bedrijfstoestand aan: constant lichtblauw = koelen, rood = verwarmen, knipperend blauw = fout. Raadpleeg de tabel in de handleiding voor alle codes.

Moet ik een professional inschakelen voor de installatie?

Ja, verplicht om de elektrische conformiteit, naleving van veiligheidsnormen en de omgang met het koelmiddel R32 te waarborgen. Installeer het nooit zelf.

Hoe onderhoud ik de buitenunit?

Controleer jaarlijks of de warmtewisselaar niet verstopt is (bladeren, stof). Maak hem indien nodig schoon met een stofzuiger. Schakel een professional in voor volledig onderhoud.

Het apparaat maakt een abnormaal geluid, wat moet ik doen?

Controleer of de panelen goed gesloten zijn en of er geen voorwerpen de roosters blokkeren. Een borrelend geluid is normaal (vloeistofcirculatie). Bij aanhoudend geluid, schakel de stroom uit en neem contact op met de klantenservice.

GEBRUIKSAANWIJZING FTXC60BV1B DAIKIN

Alleafmetingenzijn in mm

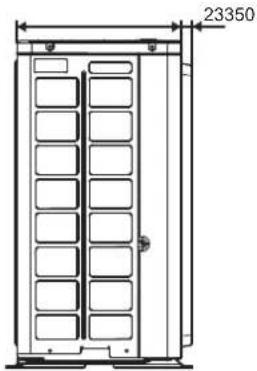

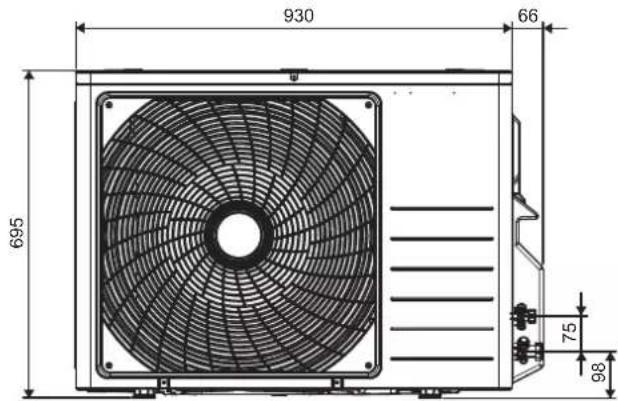

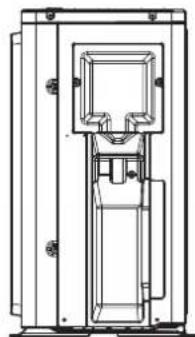

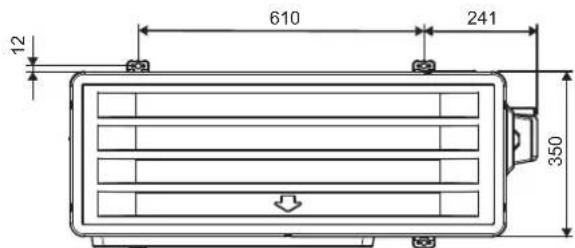

OMTREK AFMETING

BUITENUNIT RXC71

Alleafmetingenzijn in mm

DAIKIN AIR CONDITIONER

INSTALLATIEHANDLEIDING

VEILIGHEIDSMAATREGELEN

Lees de voorzorgsmaatregelen in deze handleiding zorgvuldig voordat u de unit bedient.

Dit apparatus is gemvuld met R32.

• De maatregelen hierin beschreiben zijn geclassifiedeerd als WAARSCHUWING en VOORZICTIG. Ze bevatten beiden belangrijke informatie met betrekking tot veiligheid. Zorg ervoor dat u kennis neemt van alle voorzorgsmaatregelen.
• Betekenis van WAARSCHUWING en VOORZICTTG kennisgevingen.

WAARSCHUWING

Het Niet juist opvolgen van deze instructies kan resulteren in lichamelijk letsel of de dood.

VOORZICTIG

Het Niet jeist inlezen in deze instructies kan leiden tot schade aan bezittingen of lichamelijk letsel, wat afhankelijk van de omstandigheden ernstig kan zich.

• De veiligheidsmarkeringen getoond in deze handleiding hebben de volgende betekenissen:

Zorg ervoor dat u deze instructies opvolgt.

Sluit altijd aan op een geaarde verbinding.

Probeer nooit dingenuit.

• Start na het voltooien van de installmentie een proefwerking om te controlleren op fouten en leg aan de klant uit hoe hij of zich de airconditioner要去 bedieren en onderhonden met behulp van de bedieningshandleiding.

WAARSCHUWING

Vraag uw dealer of gekwalificeerde persoon om installmentework uit te voeren.
Probeer de airconditioner Niet zelf te installeren. Onjuiste installatione kan resulteren in waterlekkage, elektrische schokken of brand.
- Dit apparaat is bedoeld om te worden gebruikt door een expert of opgeleide gebruikers in winkels, in de lichtindustrie en op boerderijen, of voor commercieel gebruik door leken.
- Dit apparaat is Niet bedoeld om te worden gebruikt door personen, inclusief kinderen, met verminderde fysiieke, motorische of mentale capacititeiten, of met en gebrek aan ervaring en kennis, tenzij ze onder supervisie staan of instructies hebben gekreten met betrekking tot gebruik van het apparaat door een person die verantwoordelijk is voor hun veiligheid.
- Kinderen要去en onder supervisie staan om er zeker van te zich dat ze Niet met het apparaat spelen.
- Installer de airconditioner volgens de instructies in deze handleiding.

Onvoltoide installment kan waterlekkage, elektrische schokken of brand veroorzaken.

• Gebruik alleen de gespecificeerde accessoires en onderdelen voor installmentework.

Het Niet gebruiken van de gespecificeerde onderdelen kan erin resulteren dat de unit storing geeft, water lekt of dat er elektrische schokken of brand ontstaat.

• Installee de airconditioner op een fundering die sterk genoeg is om het gewicht van de unit te dragen.

Een fundering die nicht sterk genoeg is kan erin resulteren dat de apparatuur valt en letsel veroorzaakt.

• Elektrisch werk moet worden uitgevoerd in overeenstemming met relevante lokale en nationale wetgeving en met de instructies in deze installmentiehandleiding.

Zorg ervoor dat u een aparte stroomtoevoer gebruikt. Onvoldende stroomcapaciteit en onkundig vakmanschap kan resulteren in elektrische schokken of brand.

Zorg ervoor dat u een aparte stroomtoevoer gebruikt. Gebruik nooit een stroomcircuit dat wordt gedeel met een ander apparaat.

• Gebruik een kabel met een geschikte lenghte.

Gebruik geen afgetakte kabels of een verlengingskabel, odomat dit oververhitting, elektrische schokken of brand kan veroorzaken.

Zorg ervoor dat alle kabels stevig,zijn, de gespecificierde kabels worden gebruikt en er geen spanning staat op de aansluitingen of kabels.

Onjuiste verbindingen of bevestiging van kabels kan resulteren in abnormale verhitting of brand.

WAARSCHUWING

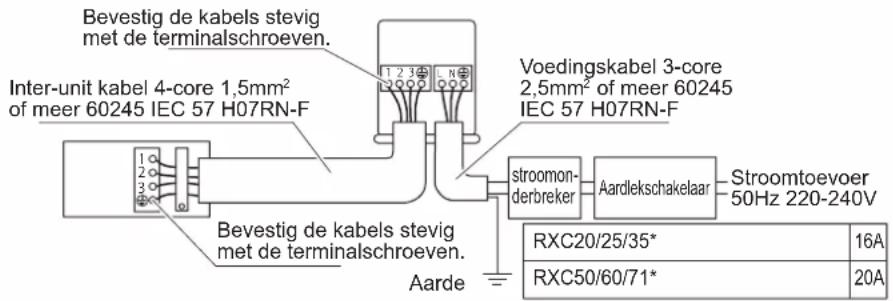

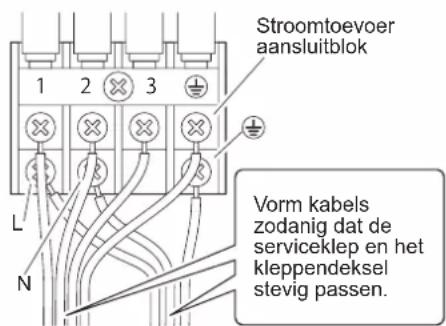

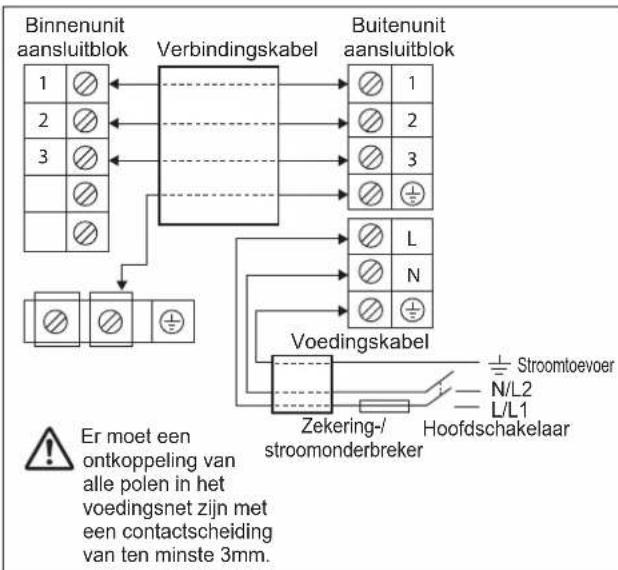

Bij het bekabelen van de stroomtoevoer en verbinden van de kabel tussen de binnen- en buitenunits, moet u de kabels zoplaatsen zodat de deksel van de controbox veilig kan vast worden gemaakt. Onjuiste plaatsing van de deksel van de controbox kan resulteren in elektrische schokken, brand of oververhitting van aansluitingen.
Zorg er na het verbinden van de geschakelde en voedingskabels voor dat u de kabels zodenig vormt zodate er geen onnodige druk op de elektrische deksels of panelen ontstaat. Installeer deeksels over de kabels. Onvolledige dekselinstallatie kan resulteren in oververhitting van de aansluiting, elektrische schokken of brand.
Zorg er tijdens het installereren of verplaatsen van de airconditioner voor dat u het koelcircuit ontlucht zodat het vrij is van lucht en dat u enkel het gespecificeerde koelmiddel gebruikt(R32). De aanwezigheid van lucht of andere vreemde zaken in het koelcircuit kan zorgen voor abnormale drukstijging, wat kan resulteren in schade aan apparatuur en zichs letsel.
- De installmentiehoogte vanaf de vloer moet meer dan 2,3m+zijn.
- Wanner koelmiddelgas lektijdens de installmente moet u de ruimte onmiddelijk ventileren Giftig gas kan worden geproduecerd wanner het koelmiddel in contact komt met brand.

• Controller op lekkage van koelmiddelgas na het voltooien van de installmentie. Giftig gas kan ontstaan wanner het koelmiddel lekt in de ruimte en in contact op met een vuurbron, Zoals een ventilatorkachel, oven of fornuis.

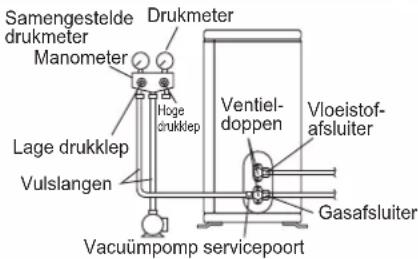

• Stop de compressor tijdens het afpompen voor het verwijderen van de koelmiddelleidingen.
  Wanner de compressor nog steeds loopt en de stopklop open is tijdens het afpompen, worden er lustcht ingezogen wonneer de koelmiddelleidingen worden verwijderd, waardoor er een abnormale druk in de koelcylus ontstaat, wat kan resulteren in schade aan de apparatuur en zelfs letsel.
  Maak tijdens installatie de koelmiddelleiding stevig vast voordat u de compressor in werking stelt. Wanner de koelmiddelleidingen Niet vast zitten en de stopklop open is wanner de compressor loopt, wordt lucht ingezogen waardoor abnormale druk in de koelcclus ontstaat, wat kan resulteren in schade aan apparatuur en zelfs letsel.
  Zorg ervoor dat u de airconditioner aard. Aard de unit nicht aan een nutsleiding, blikksemafleider of telefoonaarde. Imperfecte aarding kan resulteden in elektrische schokken.
  Zorg ervoor dat u een aardlekkagestop installeert. Het Niet installereren van een aardlekkagestop kan resulteren in elektrische schokken of vuur.
• Elektrische kabels mogen geen contact hebben met d waterleiding of bewegende onderdelen van de ventilatormotoren.
• Bevestig dat de unit is uitgeschakeld voordat u de unit installeert of onderhoud uitvoert.
• Schakel de stroom vanaf de hoofdstroomtotooer uit voordat u onderhoud uitvoert aan de airconditioner unit.
• Trek NIET aan de stekker wanner de stroom AAN staat.
  Dit kan ernstige elektrische schokken veroorzaken wat kan resulteren in brandevaar.
• Houd de binnen- en buitenunits, stroomkabel en transmissiebekabeling ten minste 1m van tv's en radio's, om verrorming en storing te voorkomen. Afhankelijk van de type en bron van de elektrisch golven, kan er zichs storing ontstaan in het geluid bij een afstand van meer dan 1m.
• Gebruik geen middelen om het ondooprocesse te versnellen (indien van toepassing) of om te reinigen, anders dan hetgeen is aanbevolen door de fabrikant.
• Het apparaat moet worden bewaard in een ruimt zonder voortdurend werkende ontstekingsbronnen (bijvoorbeeld: open vuur, bediening van een gasapparaat of een elektrische verwarming).
• Doorboor of verbrandt nicht.
• Wees u ervan bewust dat koelmiddelen geen geur mogen bevatten.
• Het apparaat moet worden geinstalleerd, bediend en bewaard in een ruimte met een vloergebied dat groter is dan Xm2 (raadpleeg sectie "Speciale voorzorgsmaatregelen voor het omgaan met de R32 unit"). In het geval dat het Niet voldoet aan het minimum vloeroppervlak, is het vereist om te installereren in een goed geventileerde ruimte.
• OPMERKING: De fabrikant kan andere geschichte voorbeelden given of extra informatie verstrekken over de koelmiddelgeur.

VOORZICHTIG

• Installeer de airconditioner Niet op plekken waar gevaar bestaat op lekkage van ontvlambare gassen. In het geval van een gaslekkage kan de ophoping van gas dicht bij de airconditioner brand veroorzaken.

• Installeer tijdens het volgen van de instructies van deze handleiding een afvoerpijp voor een goede afvoer en isolatiebuizen om condensatie te voorkomen. Onjuiste afvoer kan een waterlekkage veroorzaken en schade toebrengen aan eigendommen.

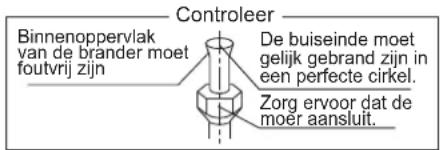

• Draai de moer aan overeenkomstig de gespecifieerde methode zoals met een torsiesleutel. Wonneer de moer te strak zit kan deze na lang gebruik scheuren waardoor er koelmiddel lekt.

• Overlaad de unit nicht. Deze unit is vooraf opgeladen in de fabriek. Overladen kan zorgen voor overstroom of schade aan de compressor.

• Zorg ervoor dat de paneel van de unit gesloten is na onderhoud of installmentie Onbevestigde panelen zorgen ervoor dat de unit lawaai maakt.

• Scherpe randen en spoeloppervlakken�n着眼aviglike plekken die letsel konnen veroorzaken. Vermijd het in contact komen met deze plekken.

• Voor het uitzetten van de stroomtoevoer要去 u de AAN-/UIT schakelaar van de afstandsbediening maar de "UIT" positie schakelen om ongewenst uitschakelen van de unit te voorkomen. Wonneer dit Niet wordt gedaan, zullen de ventilatoren van de unit automatisch starten met draaien wonneer de stroom waar wordt ingeschakeld, wat gevaar kan opleveren voor onderhoudspersoonel of de gebruiker.

• Zorg ervoor dat u voorkomt dat de buitenunit wordt gebruikt als schuilplaats voorkleine dieren. Kleine dieren die in contact komen met elektrische onderdelen kunnen storing, rook of brand veroorzaken. Instruier de klant om het gebied rond de unit schoon te houden.

• De temperatuur van het koelcircuit za hoog+zijn, houd de unitkabels weg van koperen pijpen die nicht thermisch geisoleerd+zijn.

• Enkel gekwalificeerd personeel kan omgaan met koelmiddel, dit bijvullen, wegzuigen en verwijderen.

OPMERKING Verwijderingsvereisten Uw airconditioner product is gemarkeerd met dit symbol. Dit betekent dat elektrische en elektronische producten Niet mogen worden gemengd met ongesorteerd huishoudelijk afval. Probeer het systeme Niet zich te demonteren: het demonteren van het airconditioner systeem, behandeling van het koelmiddel, de olie en andere delen要去 worden uitgevoerd door een gekwalificeerde installeratuar in overeenstemming met relevante lokale en nationale wetgeving. Airconditioners要去en worden behandeld in een speciale behandelingsfacilititeit voor hergebruik, recycling en herstel. Door te verzekeren dat dit product juist worden weggegoed, draagt u bij aan het voorkomen van potentièle negatieve consequenties voor het milieu en de gezondheid van de mens. Neem contact op met de installeratuar of lokale autoriteit voor meer informatie. Batterijen要去en uit de afstandsbediening worden verwijderd en apart worden weggegooid overeenkomstig de relevante lokale en nationale wetgeving.

BELANGRIJK

Belangrijke informatie met betrekking tot gebruikt koelmiddel

Dit product bevat gefluoreerde broeikasgassen.

Laat de gassen Niet vrij in de atmosefer.

Koelmiddeltype: R32

GWP (1) Waarde: 675

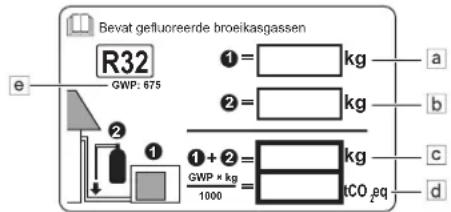

1 Vul in met onuitwisbare inkt,

1 de koelmiddelvulling in de fabriek van het product.
2 de extra hoeveelheid koelmiddelGVuld in het veld en
① + ② de totale koelmiddelvulling

op het koelmiddel vullabel geleverd met het product.

Het ingevulde label moet worden nageleefd in de nabijheid van de productvulpoort (bijv. aan de binnenkant van de onderhoudsklep).

a Fabriek koelmiddelvulling: zie unit naamplaat
b Extra koelmiddel vullinghoeveelheid
c Totale koelmiddelvulling
d Broeikasgas uistoot van de totale koelmiddelvulling uitgedrukt als tonnen CO _2 -equivalent
e GWP = Global warming potential

OPMERKING

In Europa wordt de totale broeikasgas uitstoot van de totale koelmiddelvulling in het system (uitgedrukt als tonnen CO_2 -equivalent) gebruikt om de onderhoudsintervallen vast te stellen. Volg de van toepassing zijnde wetgeving.

Formule om de broeikasgas uitstoot te berekenen:

GWP-waarde van het koelmiddel x totale koelmiddelvulling [in kg]/1000

2 Bevestig het label aan de binnenkant van de buitenunit. Er is hiervoor een vast plek op de kabel diagramlabel.

ACCESSIONS

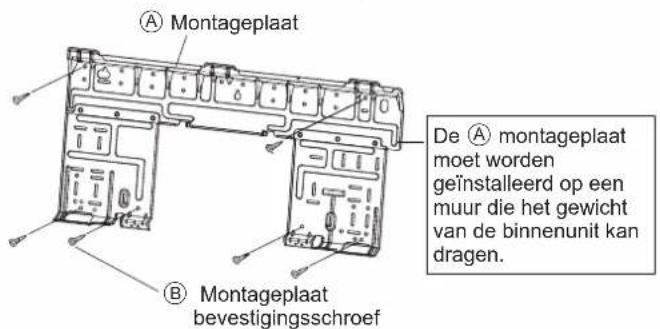

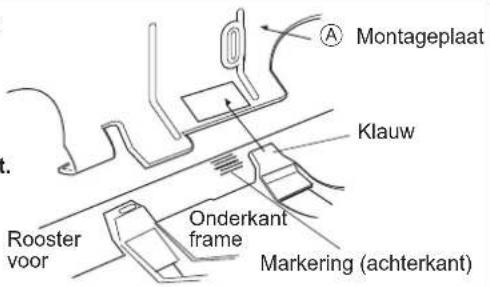

A Montageplatz	1	B Afstandsbedieninghouser	1	C AAA dry-cell batterijen	2
D Draadloze afstandsbediening	1	E Bevestigingschroeven voor afstandsbedieninghouser M3 x 16L	2	F Titaniumapatiet fotokalystische luchtzuiveringsfilter	2
G Afvoeraansluiting	1	H Aftapplug *Enkel voor warmtepmodellen	1	I Installatiehandleiding J Gebruikershandleiding	1 1

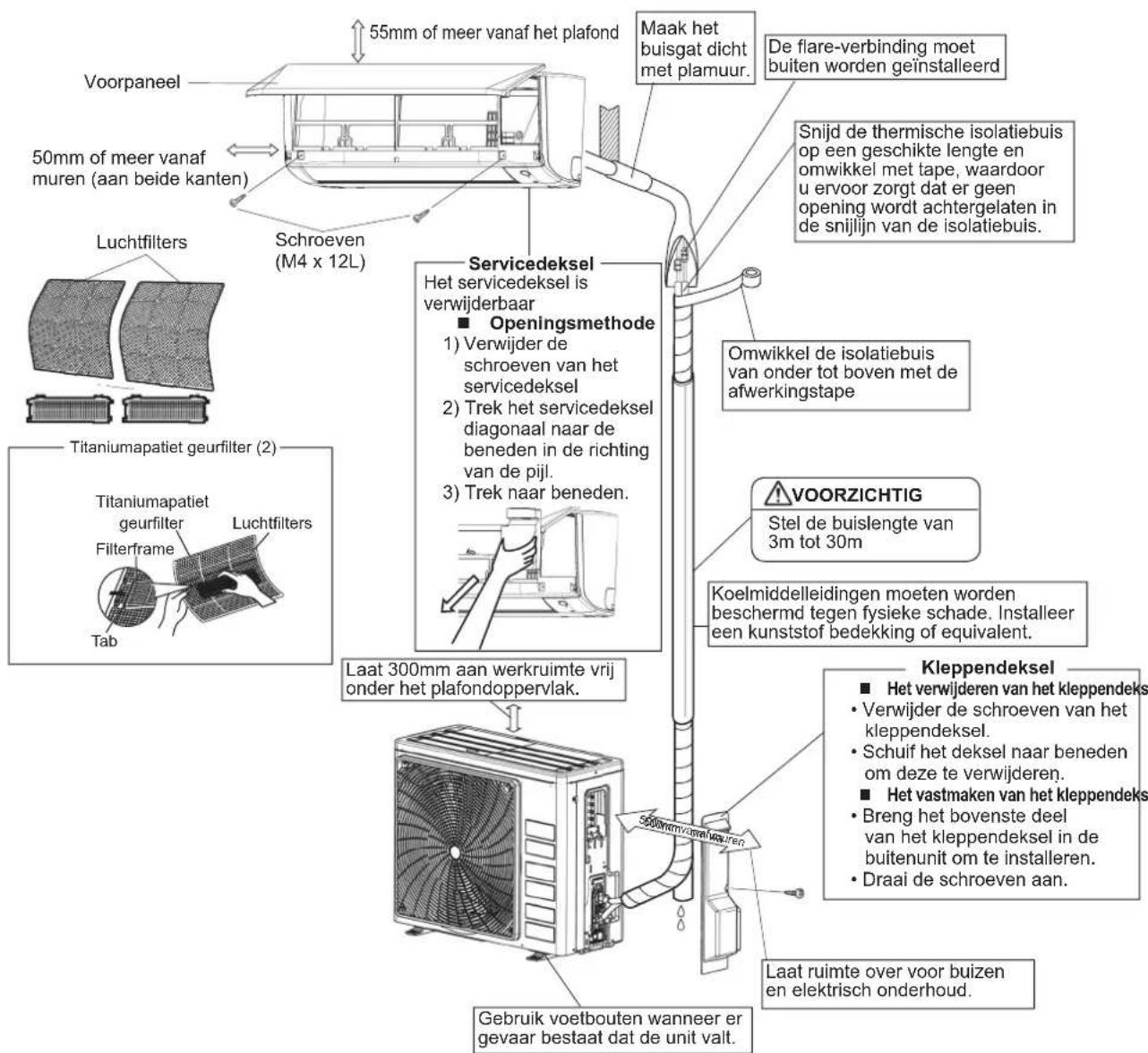

HET KIEZEN VAN EEN INSTALLATIEPLEK

• Verkrijg goedkeuring van de gebruiker voor hetkiezen van de installmentatiepek.

Binnenunit

De binnenunit moet op een plek worden geinstalleerd waar:

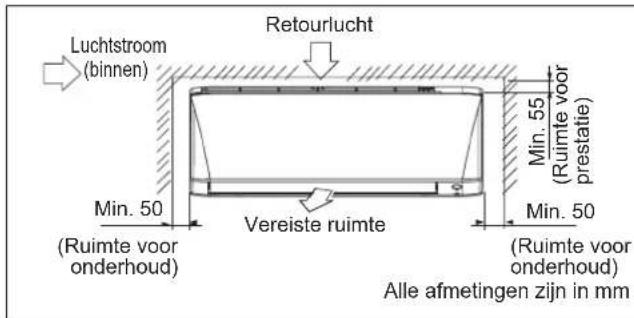

• Er is voldaan aan de beperkingen voor installmentie die+zijn opgegeven in de installmentietekening van de binnenunit.
• Zowel de luchtinlaat als -uitlaat hebben vrij baan.
• De unit befindt zich nicht in direct zonlicht.
• De unit nicht in de buurt is van bronnen van warmte of stoorn.
• Er geen bron van machine-oliedamp in de buurt is (dit kan de levensduur van de unit verkorten).
• Koel lucht worden gecirculeerd door de ruimte.
• De unit zich nicht in de buurt befindt van fluorescerende lampen met elektrische ontsteking (type omvormer of snelstart). Deze können het bereik van de afstandsbediening verkorten.
• De unit ten minste op 1 meter afstand is van een televisione of radio (unit kan storing veroorzaken in beeld of geluid).
• Installer op de aanbevolen hoogte (meer dan 2,3m).
• Installee de units nicht in of dicht bij en doorgang.
  Bedien geen verwarmingsapparatuur te zich in de buurt van de airconditioner uit of in ruimtes waar minerale olie, oiedamp of oliestoom besteht, dit kan ervoor zorgen dat kunststof onderdelen smelten of cervormen vanwege buitensporigHSVtte of een chemische reactie.

• Wonneer de unit worden gebruikt in de keuken, zorg er dan voor dat er geen bloem in de unit worden gezogen.

• Deze unit is nicht geschickt voor gebruik in fabrieken waar olie, damp of ijzerpoeder voorkomt of waar de voltage hevig fluctueert.

• Installee de units nicht in gebieden Zoals een warmwaterbron of olieraffinagefabriek waar sulfide gas bestaat.
• Zorg ervoor dat de kabelkleur van de buitenunits en de aansluitmarkeringen hetzelfde zijn als die van de binnenunits.
• BELANGRIJK: INSTALLER OF GEBRUK DE AIRCONDITIONER UNIT NIET IN EEN WASRUIMTE.

Gebruik geen samengevoegde en gedraaide kabels voor de stroomtoevoer. De apparatuur is Niet bedoeld voor gebruik in een可想而知 explosieve atmosefer.

Draadloze afstandsbediening

• Stel de afstandsbediening Niet bloot aan direct zonlicht (dit za het ontvangen van signalen van de binnenunit hinderen).
• Schakel alle fluorescerende lampen in de ruimte aan, indien van toepassing, en vind de plek waar de signalen van de afstandsbediening goed worden ontvangen door de binnenunit (binnen 7 meter).

Buitenunit

De buitenunit moet worden geplaatst op een plek waar:

• Er is voldaan aan de beperkingen voor installmentie die+zijn opgegeven in de installmentietekening van de buitenunit.
• Waterafvoer geen problemen veroorzaakt.
  Zowel de luchtinlaat als -uitlaat vrij baan hebben.
• De unit zich in een vrij leuchtbaan befindt, maar nicht direct worden blootgesteld aan regen, harde wind of direct zonlicht.
• Er geen angst is voor ontvlambare gaslekkage.
• De unit Niet direct worden blootgesteld aan zout, sulfide gassen of machine-oliedamp (dit kan de levensduur van de buitenunit verkorten).
• Werkingsgeluid of hete (koude) luchtstroom geen problemen veroorzaakt voor buren.
• De unit zich op ten minste 3 meter afstand befindt van teilevisie- of radioantennes.
• Condensatie die van de stopklop druppelt geen schade kan veroorzakenijdens werkung.

VOORZICTHIG

Wonneur u de airconditioner in een lage buitentemperatuur gebruikt, dient u de hieronder beschreiben instructies te volgen.

• Om bloatstelling aan wind te voorkomen, moet u de buitenunit installereren met de zuigkant maar de muur.
• Installer de buitenunit nooit op een plek waar de zuigkant kan worden blootgesteld aan directe wind.
• Om bloatstelling aan wind te voorkomen worden er aangeraden om een keerplaat te installereren aan de luchtafvoerzijde van de buitenunit.
  In gebieden waar zware sneeuuwval voorkomt moet u een installmentiek kiezen waar de sneeuw geen invloed hebft op de unit.
• Wanner er een große kans is dat er sneeuw op de buitenunit komt, maar er dan een beschermkap aan vast.
  In gebieden met hoge / Installer de un genoeg vanaf om insneuwe voorkommen
  Maak een grote luifel.
  Maak een voetstuk.

Installer de unit hoog genoeg vanaf de grond om insneuwen te voorkomen

VOORZICTIG

Installer de unit Niet op een hoogte hoger dan 2000m voor zowel binnen als buiten.

BINNEN-/BUITENUNIT INSTALLATIEKENINGEN

	RXC20/25/35 R	RXC50/60/71
Max. toegestane buislengte 20m 30m
Min. toegestane buislengte** 3m
Max. toegestane buishoogte 15m 20m
Extra koelmiddel vereist voor koel middelleidingen die langer zich dan 7,5m*	17g/m
Gasleiding	3/8 inch (9,52mm)	1/2 inch (12,7mm)
Vloeistofleiding 1/4 inch (6,4mm)

• Zorg ervoor dat u de juist hoeveelheid extra koelmiddel toevoegt. Dit Niet doeon kan resulteren in verminderde prestatie.
  ** De aanbevolen korte ste leidinglengte is 10 ft (3m) om lawaai en vibratie van de buitenunit te voorkomen.
  (Mechanisch lawaai en vibratie kan optreden afhankelijk van hoe de unit is geinstalleerd en de omgeving waar in het worden gebruikt.)

• De montageplaat要去en geinstalleerd op een muur die het gewicht van de binnenunit kan dragen.

1) Maak de montageplaat tijdelijk vast aan de muur, zorg ervoor dat het paneel volledig waterpas is en markeer de boorgaten op de muur.
2) Maak de montageplaat aan de muur vast met schroeven.

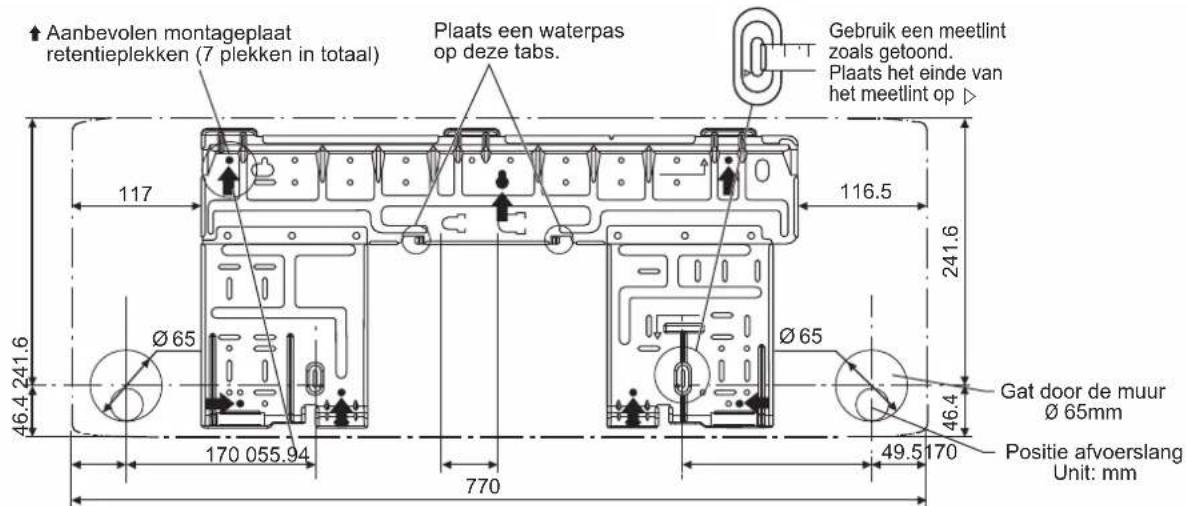

Aanbevolen montageplaat retentieplekken en afmetingen

BINNENUNITFTXC20/25/35/50

Alleafmetingenzijn in mm

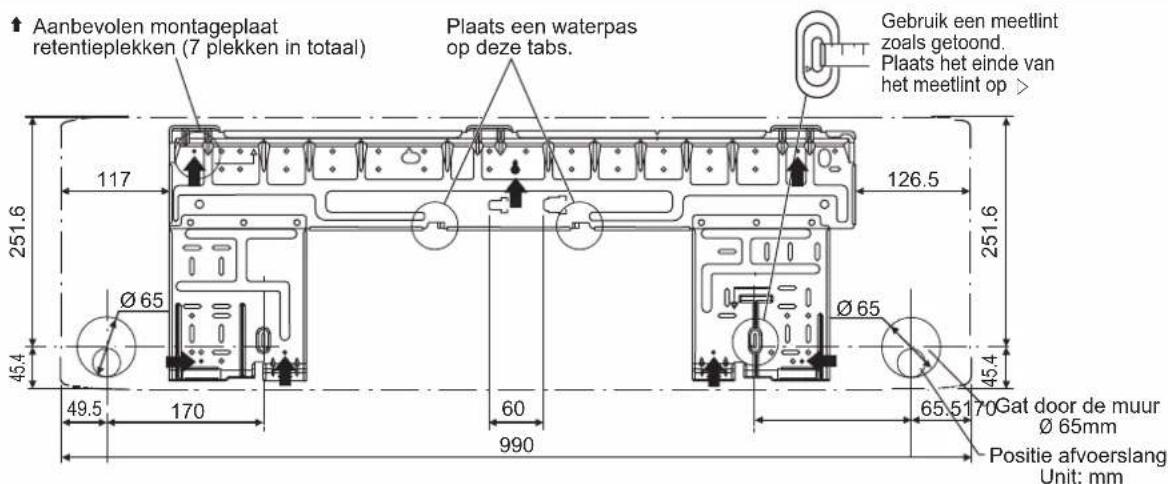

BINNENUNITFTXC60/71

Alleafmetingenzijn in mm

2

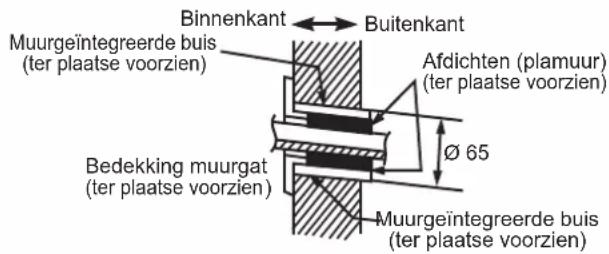

HET BOREN VAN EEN GAT IN DE MUUR EN INSTALLEREN VAN DE MUURGEINTEGREERDE BUIS

• Voor muren met een metalen frame of metalen plank要去 een muurgeintegreerde buis en muurbedekking installeren in het gat om möglichke verwarming, elektrische schokken of brand te voorkomen.
  Zorg ervoor dat u de openingen rondon de leidingeng dicht maakt met affdichtmaterial om waterlekkage te voorkomen.
  1) Boor een gat van 65mm in de muur zodate het een helling waar buiten toe heeft.
  2) Breng een muurbuis in het gat.
  3) Breng een muurbedekking in de muurbuis.
  4) Na het voltooien van het leidingwerk, bekabeling en afvoerijpen voor het koelmiddel, maar het gat zich met plamuur.

3

INSTALLEREN VAN DE BINNENUNIT

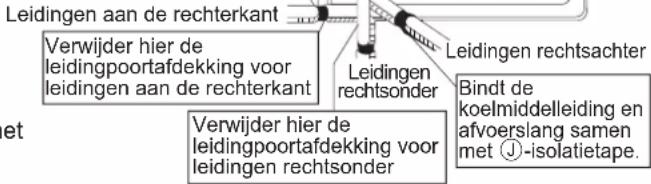

Buizen aan de rechterkant, rechterachterkant ofrechtsonder.

(1) Maak de afvoerslang vast aan de onderkant van de koelmiddelseidingen met klevendevinyltape. Leidingen aan de

2) Wikkel de koelmiddelleidingen en afvoerslang samen met -isolatietape.
3) Stop de afvoerslang en koelmiddelseidingen in het muurgat,plaats de binnenunit verrolgens op de A-montageplaathaken door de markingsen aan de bovenkant van de binnenunit te gebruiken als richtlijn.
4) Open het voorpaneel en open daarna het servicedeksen. (Raadpleeg installmentetips.)

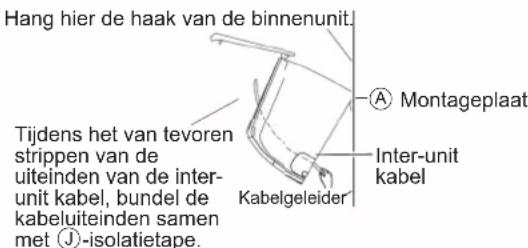

5) Plaats de inter-unit kabel van de buitenunit door de doorvoeropening van het muurgat en daarna door de achterkant van de binnenunit. Trek de samen door de voorkant. Buig de uiteinden van de kabels van de kabelbinder omhoog om gemakkelijker te konnen werkken. (Wanner de inter-unit uiteinden eerst要去en worden gestript,bindt de kabeluiteinden dan samen met tape.)
6) Druk op de onderkant van het frame van de binnenunit met beiden handen om op de -montageplaathaken te bevestigen. Zorg ervoor dat de kabeluieteinden de rand van de binnenunit Niet raakt.

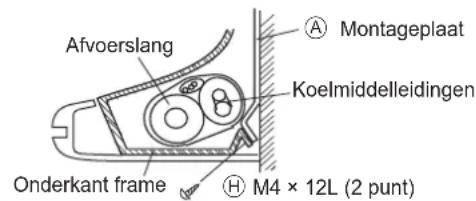

Leidingen linkerkant, linksachter of linksonder.

Het verwangen van de aftapplug en afvoerslang

- Verwijdermethode

1) Draai om de kabelclip los te make n van de haak rechts en de afvoerslang te verwijderen.
2) Verwijder de aftapplug aan de linkerkant en maak deze vast aan de rechterkant.
3) Breng de afvoerslang in en draai vast door de kabelclipaar de haak te draaien.

Het vergeten van het vastdraaien kan waterlekkages veroorzaken.

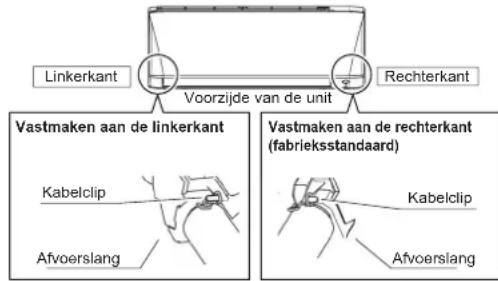

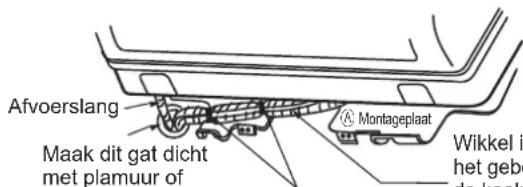

Afvoerslang vastmaakpositie

De afvoerslang bevindt zich aan de achterkant van de unit.

1) Maak de afvoerslang vast aan de onderkant van de koelmiddelseidingen met klevende vinyltape.
2) Zorg ervoor dat u de afvoerslang vastmaakt aan de afvoerpoort in plaats van een aftapplug.
3) Vorm de koelmiddelleiding langs de leidingpadmarkering op de montageplaat.
4) Stop de afvoerslang en koelmiddlesleidingen in het muurgat, plaats de binnenunitervolgens op de montageplaathaken door de markingsen aan de bovenkant van de binnenunite gebruiken als richtlijn.
5) Trek de inter-unit bekabeling in.
6) Sluit de inter-unit leidingen aan.

Bindt samen met plastic tape.

Wikkel isolatietape rond het gebogen.Deel van de koelmiddelleiding. Overlap ten minste de helft van de breedte van tape 日 bij elke bocht.

7) Omwikkel de koelmiddelleidingen en afvoerslang samen met ① -isolatietape zoals in de rechterfiguur.
8) Wees extra voorzichtig hierbij zodate verbindingskabels nicht beschadigd raken door de binnenunit, druk aan de onderkant van de binnenunit met beiden handen totdat deze stevig vastzit door de montageplaathaken. Maak de binnenunit vast aan de montageplaat met de schroeven (M4× 12L) H

Murgeinteggreerde leidingen.

Volg de gegeven instructies op

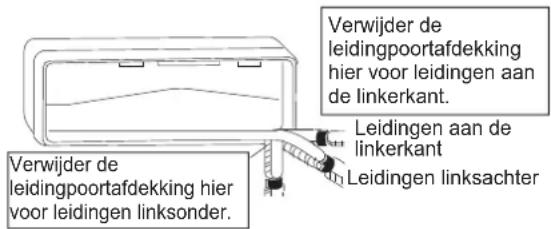

Leidingen linkerkant, linksachter of linksonder

1) Breng de afvoerslang tot deze diepte in zodat deze nicht uit de afvoerleiding worden getrokken.

Leidingen linksonder

Breng een
inbussleutel in
(4mm)
- Hetplaatsen van een aftapplug
Breng geen smeerolie (koelmiddel machine-olie) aanijdens het inbrengen. Dit wel aanbrengen verooorzaakt verslechtering en afvoerlekkage van de plug.

Breng een
afoerslang in tot
deze diepez zodat
deze Niet uit de
afoverleiding worden
getrokken.

50mm of meet
Buitenmuir
Afvoerslang
Vinyl chloride afvoerleiding (VP-30)

De binnenunit moet worden geinstalleerd op een manier zDat kortsluiting van de koele afgevoerde lucht met de warme retourlucht worden voorkomen. Volg de installmentie-afstand op zoals getoond in de figuur. Plaats de binnenunit Niet op een plek waar er direct zonlicht op kan schijnen. Deze locatie moet ook geschikt+zijn voor ledingen en afvoer en een afstand hebben van deuren en ramen.

Het bevestigen van de binnenunit Haak de klaussen van de frame-onderkant aan montageplaat A.

Het verwijderen van de binnenunit. Duw het gemarkeerde gebied omhoog (bij het onderste deel rooster voor) om de klauwen vrij te makeen.

4

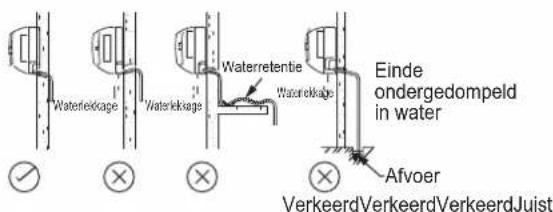

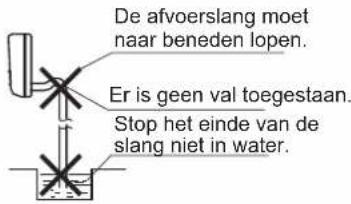

AFVOERLEIDING

• Sluit de afvoerslang aan zoals hieronder beschreven.

Waterafvoer

• Verwijder de luchtfilters en giet wat water in de afvoerpan om te controleren of het water moeiteloos stroomt.

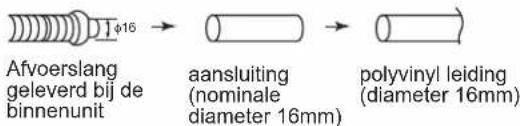

• Wanneer de afvoerslang moet worden verlngd, haal dan in de winkel en verlengingsslang. Zorg ervoor dat u het binnenste deel van de verlengingsslang thermisch isoleert.

Bij het direct aansluiten van een rigid polyvinyl chloride leiding (nominale diameter 16mm) aan de afvoerslang die vastzit aan de binnenunit zoals met geintegreerd leidingwerk, kut u een in de winkel verkrijgbare afvoeraansluiting (nominale diameter 16mm) gebruiken als verbinding.

5

BEKABELING

BELANGRIJK: * De figuren getoond in de tabel zichen enkel voor informatieve doeleinden. Ze要去en worden gecontroleerd en geselecteerd om overeen te komen met de lokale/nationale regels en voorschriften. Dit is ook onderhevig aan de soort installmentie en gebrukke geleiders.
** Het geschikte spanningsbereik moet worden gecontroleerd met de labelgegevens op de unit.

Model Binnen (FTXC) 20/25/35B 50/60/71B
Buiten (RXC) 20/25/35B 50/60/71B
Spanningsbereik**		220-240V/~50Hz + ⊕
Maat voedingskabel* mm2Aantal geleiders	1,53	2,53
Maat verbindingskabel* mm2Aantal geleiders	1,54	2,54
Aanbevolen zekering-/ stroomonderbreker classificatie** A	16 20

• Alle kabels要去en stevig aangesloten zich.
  Zorg ervoor dat de kabels de koelmiddelleiding, compressor of andere bewegende delen nicht raken.
• De verbindskabel:tussen de binnenunit en de buitenunit moet要去 worden vastgeklemd met behulp van de meegeleverde snoerverankering.
• Het netsnoer要去gelijk,zijn aan H07RN-F,wat het minimale vereiste is.
• Zorg ervoor dat er geen externe druk worden toegepast op de aansluitklemmen en -kabels.
• Zorg ervoor dat alle kleppen juist bevestigd zijn zodayat er geen openingen+zijn.
• Gebruik een Ronde oogaansluiting voor het verbinden van kabels met het stroomtoevoer aansluitblok. Verbindt de kabels door het afstemmen aan in de individatie op het aansluitblok. (Raadpleeg de kabeldiagram op de unit).

• Gebruik de juiste schroevendraier voor het vastschroeven van de terminal. Ongeschekte schroevendraiers konnen de schroefkop beschadigen.
• Te stevig vastschroeven kan de klemschroeven beschadigen.
• Sluit een kabel met een verschillend kaliber Niet aan opdezelfde terminal.
  Houd de bekabeling geordend. Voorkom dat de kabels andere delen en de klemmenkastdekseil belemmeren.

Sluit kabels van hetzelfde kaliber aan op beiden kanten.

Sluit kabels van hetzelfde kaliber Niet aan op een kant.

Verbindt geen kabels met verzillende kalibers.

INSTALLATIERICHTLIJN VOOR BUITEN

1 INSTALLEREN VAN DE BUITENUNIT

• Wanner er zich een muur of ander obstakel bevindt in het pad van de inlaat of uitlaat luchtstroom van de unit, volg dan de installmentiertlichtijnen hieronder.
• Voor elk van de onderstaande installmentepatronen moet de muurhoogte van de uitaatzijde 1200mm of minder zich.

RXC20/25/35

Muur aan een kanf

Muur aan twee kanten

Rechts

Muur aan drie kanten
Rechts

RXC50/60/71

Muur aan twee kanten

Muur aan drie kanten
Rechts
Rechts

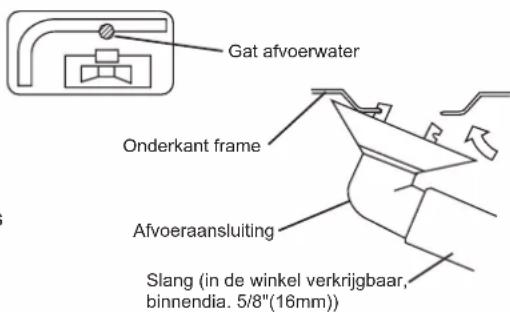

2 AFVOERWERK

Afvoerwerk. (Enkel warmtepompunit)

1) Gebruik een afvoeraansluiting voor afvoeren.
2) Wanner de afvoerpoort worden bedekt door een montagebasis of vloeroppervlak,plaats dan extra voetbasissen van ten minste 30mm (1-3/16") in hoogte onder de voet van de buitenunit.
3) In koude gebieden mag u geen afvoerslang gebruiken voor de buitenunit.

(Anders kan afvoerwater bevriezen, waardoor de verwarmingsprestaties verminderen.)

3 AFFAKKELEN VAN DE BUISEINDE

1) Snijd de buiseinde met een buizensnijder.
2) Verwijder oneffenheden met het snijoppervlak waar benen zodat de stukjes Niet in de buis komen.
3) Stop de moer op de buis.
4) Fakkel de buis
5) Controller of het affakkelen juist is gedaan.

(Snijd precies op Verwijder de juiste hoeken.) Branden

Stel precies op de positie die hieronder wordt getoond.

WAARSCHUWING

• Gebruik geen minerale olie op het gebrande deel.
• Voorkomt dat minerale in het systeme komt onsdat dit de levensduur van de units verkort.
• Gebruik geen buizen die zijn gebruikt voor eerdere installaties.
• Gebruik enkel onderdelen die bij de unit zijn geleverd.
• Installee nooit een droger op deze R32 unit om de levensduur te garanderen.
• Het droogmaterial kan scheiden en het system beschadigden.
• Onvoltooid branden kan lekkage van koelmiddelgas veroorzaken.

VOORZICTIG

Gebruik geen verbindingen die al erder zich gebruikt.

Ø Buis, D A (mm)
Inch	mm	Imperial(vleugelmoer type)	Rigid(koppelingstype)
1/4" 6.	40 1,3 0.	7
3/8" 9.	52 1,6 1.	0
1/2" 12.	70 1,9 1.	3
5/8 15.	88	2,2 1,7
3/4" 19.	05	2,5 2,0

4

KOELMIDDELLEIDING

VOORZICHTIG

1) Gebruik de moer bevestigd op de hoofdunit. (Om het breken van de moer door veroudering te voorkomen.)
2) Om gaslekkage te voorkomen mag u enkel koelmiddelolie aanbrengen op het binnenoppervlak van de brander. (Gebruik koelmiddelolie voor R32.)
3) Gebruik momentsleutels bij het aandraaien van de moeren om schade aan de moeren en gaslekkage te voorkomen.

Lijn het midden van beiden flares uit en draai de moeren 3 tot 4 keer aan met de hand. Draai ze verwolgens volledig aan met de momentsleutels.

[Breng olie aan]

Breng koelmiddelolie aan op de binnenkant van de flare

Breng geen koelmiddelolie aan op de buitenkant.

Moer

Breng geen koelmiddelolie aan op de moer om aandraaien met bultensporige torsie te voorkomen.

1. Voorzorgsmaatregelen bij het omgaan met leidingen

1) Bescherm het open einde van de leiding gegen stof en vocht.
2) All leidingbochten要去 geleidelijk möglichk়n.

Gebruik een leidingbuiger voor het buigen.

2. Selectie van koperen en warmtegeisoleerde materialen

Bij het gebruiken van in de winkel verkrijgbare leidingen en onderdelen moet u rekening honden met het volgende:

1) Isolatematerialiaal: Polyethylen schuim Warmteoverdrachtnelheid: 0,041 tot 0,052W/mK (0,035 tot 0,045kcal/(mh ·^) Koelmiddelgas leidingoppervlaktemperatuur wordt max. 110^ Kies warmteisolatematerialien die gegen deze temperatuur konnen.
2) Zorg ervoor dat u zowel de gas- als vloeistofleidingen isoleert en isolatie-afmetingen gebruikt zoals hieronder.

Buismaat, mm (in)	Minlmale bulgradius	Leidingsdikte	Thermische isolatlegroitte	Thermische isolatiedikte
6,40 (1/4") 30mm	m ofeer	0.8mm	I.D. 8-10mm	10mm Min.
9,52 (3/8") 30mm	m ofeer I.D. 12	15mm
12,70 (1/2") 40mm	m ofeer I.D. 14	(1220T-O)
15,88 (5/8") 50mm	m ofeer	1.0mm	I.D. 16-20mm
19,05 (3/4") 50mm	m ofeer I.D. 20	(241220T-O)

3) GebruikAPE thermische isolatieleidingen voor gas en vloeistof koelmiddelleidingen.

Leidingmaat, mm (in)	Torsie, Nm/(ft-lb)
6,40 (1/4") 18 (13,3)
9,52 (3/8") 42 (31,0)
12,70 (1/2")	55 (40,6)
15,88 (5/8")	65 (48,0)
19,05 (3/4")	78 (57,6)

5

LUCHTZUIVERING EN CONTROLE OP GASLEKKAGE

• Wanner het leidingwerk is voltooid is het noodzakelijk om de lucht te zuiveren en te controlleren op gaslekkage.

WAARSCHUWING

1) Meng geen andere substanties dan de gespecifieerde koelmiddel (R32) in de koelmiddelcyclus.
2) Wanner er gaslekkage van het koelmiddel optreed, ventileer de ruimte dan zo snel en zoveel mogelijk.
3) R32, evenals andere koelmiddelen, moet altijd worden teruggewonnen en mag nooit direct in de omgeving worden vrijgeven.
4) Gebruik een vacuumpomp exclusief voor R32. Het gebruiken van bezelfde vacuumpomp voor verschillende koelmiddelen kan de vacuumpomp of unit beschaden.

• Wonneer u extra koelmiddel gebruikt, zuiver dan de lucht van de koelmiddelleidingen en binnenunit met een vacuumpomp en voeg dan het extra koelmiddel toe.
• Gebruik een inbussleutel (4mm) om de sluitklep te bedieren.
• Alle koelmiddelleiding verbindingen moeten worden aangedraaid met een momentsleutel op het gespecificeerde aandraaimoment.

1) Sluit de projectiezijde van de vulslang aan (afkomstig uit de manometer) op de gasafsluiter servicepoort.
2) Open de manometer lage drukklep (Lo) volledig en sluit de hoge drukklep (Hi) volledig. (Hoge drukklep worden hierna Niet meer gebruikt).
3)Zet de vacuumpomp in werking en zorg ervoor dat de samengestelde drukmeter staat op - 0.1MPa ( - 760mmHg)*1.

4) Sluit de manometer lage drukklep (Lo) en stop de vacuumpomp. (Behoud deutsche status gedurende een paar minutes om er zeker van te zich dat de wijzer van de samengestelde drukmeter Niet terugzwaait.) ^2 .
5) Verwijder de kleppen van de vloeistofafsluiter en gasafsluiter.
6) Draai de vloeistofafsluiter 90 graden gegen de klok in met een inbussleutel om de klep te openen. Sluit die ne 5 seconden en controller op gaslekkage. Gebruik zeepsop, controller op gaslekkage uit de flare van de binnenunit, de flare van de buitenunit en klepstangen. Veeg al het zeepsop weg nadat de controle is voltooid.
7)Maak de vulslang los van de gasafsluier servicepoort en maak de vloeistofafsluiers en gasafsluiers volledig open. (Probeer de klepstang Niet te draaien voor bij zijn stop).
8) Draai de ventieldoppen en servicepoordoppen aan voor de vloeistof- en gasafsluiters met een momentsleutel op het gespecifieerde aandraaimoment.

*1. Leidinglengte vs. Vacuumpomp werkingstijd

Leidinglengte Tot 15 meter Meer dan 15 meter
Werkingstijd	Niet minder dan 10 min.

*2. Wanner de wijzer van de samengestelde drukmeter terugzwaait, kan het koelmiddel water bevatten of er kan een losse leidingverbinding�n.

Controleer alle leidingverbindingen en draai moeren zo nodig opniew aan, herhaal cervolgens stappen 2) tot 4).

6

AFPOMPWERKING

Om het milieu te beschermen moet u ervoor zorgen dat u afprompt wanner u de unit verplaatst of verwijdert

1) Verwijder de kleppendeksels van de vloeistofafsluiter en gasafsluiter.
2) Voer een geforceerde koeling UIT.
3) Sluit de vloeistofafsluiter na vijf tot tien minuten met een momentsleutel.
4) Sluit de gasafsluiter na twee tot drie Minutes en stop geforceerd koelen

Geforceerde koeling

Gebruik de AAN-/UIT schakelaar van de binnenunit

Druk ten minste 5 seconden op de AAN-/UIT schakelaar van de binnenunit. (De procedure zal starten).
- Geforceerde koeling za automatisch stoppen na ongeveer 15 minutes.

Druk op de AAN-/UIT schakelaar van de binnenunit om de procedure te stoppen.

VOORZICHTIG

Sluit na het sluiten van de vloeistofafsluier de gasafsluier bennen 3 minuten, stop daarna de geforceerde koeling.

Om af te pompen

GEVAAR: EXPLOSIEGEVAAR

Afpompen - Koelmiddellegkage. Wanner u het systeem af wil pompen en er een lekkage zit in het koelmiddelcircuit:

• Gebruik de automatische afpompfunctie van de unit NIET, waarmee u al het koelmiddel uit het systeme kunt verzamelen in de binnenunit. Mogelijk consequentie: Zelfontbranding en explosie van de compressor odomat er lucht in de werkingscompressor komt.
• Gebruik een apart terugwinsystem zodat de compressor van de unit NIET hoeft te werkken.

OPMERKING

Stop de compressorijdens het afpompen voordat u de koelmiddelseiding verwijdert. Wanner de compressor nog steeds werkt en de aflsluiter open isijdens het afpompen, za er lucht in het systeme worden gezogen. Een compressorstoring of schade aan het systeme kan het resultaat zich van abnormale druk in de koelingscylclus.

BEKABELING

WAARSCHUWING

• Gebruik geen afgetakte kabels, verlengingskabels of starburst-verbindingen,ondat dit oververhitting,elektrische schokken of brand kan veroorzaken.
• Gebruik geen lokaal gekochtete elektrische onderdelen in het product. (Tak de stroom voor de afvoerpomp, etc. Niet af van het aansluitblok). Dit wel doen kan een elektrische schok of brand peroorzaken.
• Zorg ervoor dat u een aardlekschakelaar gebruikt. (Een die hogere harmonischen aan kan). (Deze unit gebruikt een omvormer. Daarom要去 een aardlekschakelaar die een hogere harmonischen worden gebruikt om storing aan de aardlekschakelaar te voorkomen).
• Gebruik een alpolig uitschakelingstype schakelaar met ten minste 3mm (1/8 inch)ussen de contactpuntgaten.
  Zorg erijdens het bekabelen voor dat u niet trekt aan de leiding.
• Sluit de stroomkabel Niet aan op de binnenunit. Dit wel doeen kan een elektrische schok of brand voroorzaken.
• Schakel de schakelaar Niet in totdat al het werk is voltooid.

1) Strip de isolatie van de kabel (20mm).
2) Verbindt de inter-unit kabels tussen de binnen- en buitenunits zodate de terminalnummers overeenkomen. Draai de terminalschroeven stevig aan. Het worden aanbevolen om een schroevendraaier met platte kop te gebruiken om de schroeven aan te draaien.

De schroeven zitten bij het aansluitblok.

SPECIALE VOORZORGSGMAATREGELEN BIJ HET OMGAA MET DE R32 UNIT

Model	R32 belasting, kg voor 7,5m leidingen	Minimale vloeroppervlak, Xm² (gebaseerd op 7,5m leidingen)	R32 belasting, kg voor maximale toegestane ledinglengte*	Minimale vloeroppervlak, Xm² (gebaseerd op maximaal toegestane ledinglengte*)
FTXC20B - RXC20B 0,55 0,29 0,76 0,55
FTXC25B - RXC25B 0,55 0,29 0,76 0,55
FTXC35B - RXC35B 0,75 0,54 0,96 0,88
FTXC50B - RXC50B 1,00 0,95 1,38 1,82
FTXC60B - RXC60B 1,10 1,15 1,48 2,10
FTXC71B - RXC71B 1,15 1,26 1,53 2,24

• Berekening gebaseerd op installmentiehoogte van 1,8m

• Maximale toegestane lenght (L), m voor:-

FTXC20/25/35B-RXC20/25/35B:20

FTXC50/60/71B-RXC50/60/71B:30

• Installatie van leidingwerk worden minimaal gehonden en leidingwerk zal worden beschermd gegen fysiekte schade en nicht worden geinstalleerd in een Niet-geventileerde ruimte.
  Herbruikbare mechanische aansluitingen en verbindingen zullen toegankelijk zijn voor onderhoudsdoeleinden.

WAARSCHUWING

Zorg ervoor installmentie voor dat het risico op ontsteking is geminaliseerd en vermijd werkken in een afgesloten ruimte.

Zorg ervoor dat er voldoende ventilatie möglichk is door het openen van ramen of deuren.

• Wanner verbindingen binnen worden hergebruikt, moet het flare gedeelte opnieuw worden vervaardigd.
• Vermijd installmentie van de airconditioner op een plek waar er gevaar bestaat van bloatstelling aan voortdurend open vuur (bijvoorbeeld werkende elektrische verwarmers).
• Iedereen die betrokken is bij het werk aan of schakelen in een koelmiddelcircuit moet in het bezit zich van een geldig certificaat van een door de industriie goedgekeurde toetsingsautoriteit, die hun competentie autoriseert voor het veilig omgaan met koelmiddelen in overeenstemming met een door de industriie erkende toetsingsspecificatie.

- Controlleren op aanwezigheid van koelmiddel

Het gebied moet met een geschikte koelmiddeldetector worden gecontroleerd vooraf enijdens het werk, zodat de technicus op de hoogte is van potentieel ontvlambare atmosferen. Zorg ervoor dat de apparatuur die voor de lekdetectie worden gebruikt geschikt is voor bebruik met ontvlambare koelmiddelen, d.w.z. nichtvonkend, adequaat afgesloten of intrinsiek veilig.

Aanwezigheid van een brandblusser

Wanner er hittewerk worden uitgevoerd op de koelmiddeluitrusting of bijbehorende onderdelen, moet er een geschikte brandblusser binnen handbereik zijn. Zorg ervoor dat u een droogpoeder of CO^2 brandblusser bij het oplaadgebied heeft.

- Geen ontstekingsbronnen

Alle mogelijke ontstekingsbronnen, inclusief het roken van sigaretten, moeten op voldoende afstand zich van de plek van installmentatie, reparatie, verplaatsing en verwijdering, wanner ontvlambaar koel middel möglich in de omgeving vrij kankommen. "Niet-roken" tekenen zullen worden weergegeven.

- De volgende controles worden uitgevoerd bij installations:

• marketing van de apparatuur zal zichtaar en duuidelijk blijven. Markeringen en tekens die onduidelijk zijn zullen worden gecorrigeerd;
• koelmiddelleidingen of componenten zijn geinstalleerd in een positie waarin ze waarschijnlijk nicht worden bloatgesteld aan een substantie die koelmiddelbevattende componenten konnen aantasten, tenzij de componenten bestaanuit materialen die bestand zich gegen aantastingen of juist worden beschermd gegen het aangetast raken.

Aanvankelijkveiligheidscontrolesomvat:

• dat condensatoren worden ontladen, dit worden gedaan op een veilige manier om de möglichkheid op vonken te voorkomen
• er worden geen live elektrische componenten en bekabeling blootgesteld tijdens het opladen, terugwinnen of zuiveren van het systeme;

- Reparatie van intrinsiek veilige componenten

Pas geen permanente inductieve of capacitieve belastingen op het circuit toe zonder er zeker van te zich dat dit de toegestane spanning en stroom voor de gebruikte apparatuur Niet overschrijdt. Vervang componenten enkel met door de fabrikant gespecifieerde onderdelen.

Methoden voor lekdetectie

Zorg ervoor dat de detector geen möglichke ontstekingsbron is (bijvoorbeeld een hallogeenfakkel) en geschikt is voor het gebruekte koelmiddel. Uitrusting voor lekdetectie za worden ingesteld op een percentage van de LFL van het koelmiddel (voor R32 is de LFL 13% ) en worden gekalibreerd op het gebruekte koelmiddel en het juiste gaspercentage (maximaal 25% ) worden bevestigd.

Lekdetectie vloeistoffen zijn geschikt voor gebruik met de meeste koelmiddelen, maar het gebruik van middelen met chlorine moet worden vermeden, waar de chlorine reactie kan geben met het koelmiddel en het koperen leidingwerk kan aantasten. Wanner er een vermoeden van lekkage is,要去en alle vlammen worden verwijderd/geblust. Wanner er een lekkage van koelmiddel is gezonden die solderen vereist, wordt al het koelmiddel teruggewonnen uit het systeme of geisoleerd (door het dichtzetten van afluiers) in een deel van het systeem waar hetlek vandaan komt. Zuurstofvrij stikstof (OFN) worden dan door het systeem geblazen, zowel voor als tijdens het solderen.

- Verwijdering en evacuation

Tijdens het inbreken in het koelmiddelmcircuit voor reparaties - of andere doeleinden - worden conventionele procedures gebruikt. Echter, het is belangrijk dat er nauwkeurig worden gewerkt omdat ontvlambaarheid een aanwezig verschijnsel is. De volgende procedure要去 worden gevolgd:

verwijder koelmiddel;
- zuiver het circuit met inert gas;
evacueer;
- zuiver opniew met inert gas;
open het circuit door te snijden of solderen.

De koelmiddelvulling worden teruggewonnen in de juiste terugwincilinders. Het systeme moet worden "gespoeld" met OFN om de unit veilig te honden. Dit proces moet misschien een paar keer worden herhaald. Voor dieze taak mag geen perslucht of zuurstof worden gebruikt. Het spoelen za worden bereikt door het in het systeme brengen van de vacuum met OFN en gaat door met vulling totdat de werkdruk worden bereikt, ventsier daarna in de atmosefer en pomp uiteindelijk af tot een vacuum. Dit proces zal worden herhaald totdat er geen koelmiddelmeer in het systeme zit. Wanner de LASTE OFN-vulling worden gebruikt, wordt het systeme geventileerd tot atmosferische druk zodat er gewerkt kan worden. Deze procedure is absolutnoodzakelijk wanner het leidingwerk moet worden gesoldeerd. Zorg ervoor dat de uitlaat van de vacuumpomp Niet zich bij een ontstekingsbron zit en dat ventilatie beschikbaar is.

Labeling

Deze zal worden gelabeld 'inbedrijfstelling en lediging van koelmiddel'. Op dit label moet een datum en handtekening staan. Zorg ervoor dat er labels op de apparatuur zitten met waarop dat de apparatuur ontvlambaar koelmiddel bevat.

Vulprocedures

Als aanvulling op gebruikelijk vulprocedures,要去en de volgende vereisten worden gevolgd.

• Zorg ervoor dat er geen besmetting van verschillende koelmiddelen is bij het gebruik van vulapparatuur. Slangen of lijnen要去en zo kort möglichnestijd zodateer zo min möglichk koelmiddel in zit.
• Cilinders moeten omhoog worden gehonden.
• Zorg ervoor dat het koelmiddelsystem geaard is voordat het system wordt gemuld met koelmiddel.

• Label het systeme wanner het volledig is gezuld (als dit nog Niet het geval is).

• Er moet extreme zorg worden gedragen dat het koelmiddelsysteme Niet teveel worden gezuld. Voordat het systeme worden gezuld moet de druk worden getest met OFN. Het systeme moet op lekkage worden getest bij het voltooien van het vulling, maar voor inbedrijfstelling. Een opvolgende lekkagetest要去 worden uitgevoerd voor het verlaten van de plek.

Buitengebruiktelling

Voordat deze procedure wordt uitgevoerd is het essentieel dat de technicus volledig vertrouwd is met de apparatuur en de details. Nauwkeurigheid wordt aanbevolen voor het veilig terugwinnen van alle koelmiddelen. Voordat het wordt uitgevoerd,要去 een olie- en koelmiddelsample worden afgenomen voor het geval er analyse is vereist voor hergebruik van teruggewonnen koelmiddel. Het is essentieel dat elektrische stroom beschikbaar is voordat de taak wordt uitgevoerd.

a) Raak vertrouwd met de apparatuur en zijn werkinq.
b) Isoleer het systeem elektrisch
c) Zorg er voor het starten van de procedure voor dat:

• mechanisch bedieren van de apparatuur beschikbaar is, indien vereist, voor het bedieren van koelmiddelcilinders;
• alle personlijk beschermende uitrusting beschikbaar is en juist worden gebruikt;
• het terugwinproces te allen时代的 wordt begeleid door een competent persoon;
• terugwinuitrusting en cylinders conform de juiste standarden zijn.

d) Pomp het koelmiddelsystem af indien möglich.

e) Wonneer een vacuum nicht möglichk is, kaak dan een spruitstuk zodate het koelmiddel kan worden verwijderd uit verschillende delen van het system.

f) Zorg ervoor dat de cilinder zich op de schalen bevindt voordat de terugwinning plaatsvindt.
g) Start de terugwinmachine en bedien overeenkomstig de instructies van de fabrikant.
h) Overvul de cilinders Niet. (Niet meer dan 80% volume vloeistofvulling).
i) Overschrijdt de maximale werkdruk van de cilinder Niet, zichs Niet tjidelijk.
j) Wonneer de cilinders juist gezuld zijn en het proces is voltooid, zorg er dan voor dat de cilinders en de uitrusting juist zijn verwijderd van de plek en alle isolatiekleppen van de uitrusting zijn afgesloten.
k) Teruggewonnen koelmiddel mag Niet in een ander koelmiddelsystem worden gezuld totdat dit gereinigd en gecontroleerd is.

Terugwinning

Bij het uit een systeme verwijderen van koelmiddel, ofwel voor onderhoud ofwel voor buitenbedrijfstelling, is het belangrijk dat nauwkeurig worden gewerkt om alle koelmiddelen veilig te verwijderen. Bij het verplaatsen van koelmiddel in cilinders moet u ervoor zorgen dat enkel geschikte koelmiddel terugwincilinders worden gebruikt. Zorg ervoor dat het juiste aantal cilinders voor het honden van de totale systeemvulling beschikbaar�. Alle te gebruiken cilinders� zijn bedoeld voor het teruggewonnen koelmiddel en gelabeld voor dat koelmiddel (bijv. speciale cilinders voor de terugwinning van koelmiddel). Cilinders要去en compleet� zijn met een overdrukventiel en bijbehorende afluiers om goed te werken. Lege terugwincilinders� verwijderd en, indien möglichk, gekoeld voordat terugwinning opttreedt.

De terugwinuitrusting要去 goed werken met een set instructies met betrekking tot de uitrusting die binnen handbereik is en moet geschikt zijn voor de terugwinning van ontvlambare koelmiddelen. Als aanvulling za er een set gekalibreerde weegschalen aanwezig zijn en goed werken. Slangen zullen compleet zijn met lekvrijne afkoppel koppelingen en in goede staat zijn. Voordat u de terugwinmachine gebruikt moet u controeren of deze goed werk, juist is onderhonden en dat bijbehorende elektrische componenten verzegeld zijn om ontsteking in het geval van vrijkomen van koelmiddel te voorkomen. Raadpleeg de fabrikant in geval van twijfel.

Het teruggewonnen koelmiddel moet worden teruggebracht waar de koelmiddelleverancier in de juiste terugwincilinder en met de juiste Waste Transfer Note. Meng geen koelmiddelen in terugwinunits, en vooral Niet in cilinders.

Wanner compressors of compressoriien moeten worden verwijderd, zorg er dan voor dat ze leeg+zijn tot een acceptabel niveau om er zeker van teলen dat er geen ontvlambaar koelmiddel acheterblijft in het smeersel. Het verwijderingproces要去 worden uitgevoerd voor het aan de leveranciers returneren van de compressor. Enkel elektrische verwarming van het compressorlicham mag worden uitgevoerd om dit proces te versnellen. Wanner olie ue iteen systeem wordt afgevoerd, moet dit veilig gebeuren.

INBEDRIJFSTELLING

1. CHECKLIST VOOR INBEDRIJFSTELLING

Bedien het systeme NIET voordat de volgende controles OK zijn:

□	De binnenunit is juist gemonteerd.
□	De buitenunit is juist gemonteerd.
□	Het system is juist geaard en de aarderminals zitten vast.
□	Dezekeringen of lokaal geinstalleerde beschemmapparatuur zijn geinstalleerd overeenkomstig dit document en+zijn NIET omgelegd.
□	De voedingsspanning matcht met de voltage op het identificatielabel van de unit.
□	Er zich GEEN losse verbindingen of beschadigde elektrische componenten in de schakelaarbox.
□	Er zich GEEN beschadigde componenten of samengeperste leidingen aan de binnenkant van de binnen- en buitenunits.
□	Er zich GEEN koelmiddellekkages.
□	De koelmiddelledingen (gas en vloeistof) zich thermisch geïsoleerd.
□	Dejuiste leidingmaat is geinstalleerd en de ledingen zich juist geïsoleerd.
□	Deafsluiters (gas en vloeistof) van de buitenunit staan volledig open.
□	De volgende bekabelngtussen de buitenunit en de binnenunit is uitgevoerd overeenkomstig dit document en de toepasbare regelgeving.
□	Afvoeren Zorg ervoor dat het afvoeren soepel.gaat. Mogelijk consequence: Condensatewater kan druppelen
□	De binnenunit ontvangt de signalen van de gebruikersinterface.
□	De gespecifieerde kabels zich gebruikt voor de interconnectiekabel.

2. CHECKLIST Tijdens INBEDRIJFSTELLING

□	Om een luchtzulvering uit te voeren.
□	Om een testwerking uit te voeren.

INDICATIELAMPJES

IR signalontvanger

Wanner een infrarood werkingssigmaal van de afstandsbediening is verzonden, za de signalontvanger van de binnenunit reageren zoals hieronder om acceptatie van de signalverzending te bevestigen.

AAN tot UIT 1 lange piep
UIT tot AAN Afpompen/geforceerd koelen aan	2 korte piepjes
Overige 1 korte piep

Warmtepompunit

De tabel toont de LED-indicatielampjes voor de airconditionerunit onder normale werking en storing. De LED-indicatielampjes bevinden+zijn aan de zijkant van de airconditionerunit.

De warmtepompunits zijn uitergerust met een "auto" modus sensor waar bij het in een redelijk kamertemperatuur voorziet door automatisch te schakelenaar ofwel "koeling"of "verwarming"modus overeenkomstig de door de gebruiker ingestelde temperatuur.

LED-indicatielampjes voor warmtepompunit

LED-indicatielampjes: Normale werking en storingscondities voor warmtepompunit

O			Werking
○	Lichtblauw Koelingsmodus
○	Rood Verwarmingsmodus
○	Lichtblauw Automodus in koelende werking
○	Rood		Automodus in verwarmende werking
○	Geel Ventilatormodus aan
○	Lichtblauw Droogmodus aan
○	Gedimd Lichtblauw		Slaapmodus aan
○	Lichtblauw	○	Timer aan
1	Rood Ontdooien
1	Lichtblauw Unitfout

AAN

Knipperen

WERKINGSBEREIK

Warmteponpmodel
Model: F2C 20/25/35 RXC 20/25/35

DB:Droge bol WB:Natte bol

Model:FTXC50/60/71

RXC 50/60/71

DB:Droge bol WB:Natte bol

ONDERHOUD EN SERVICE

OPMERKING

Onderhoud MOET worden uitgevoerd door een geautoreider installment of serviceagent. We bevelen aan om ten minste eenmaal peraar onderhoudui te voeren. Echter, toepasbare wetgeving kan kortere onderhoudsintervallen vereisen.

OPMERKING

In Europa wird de totale broeikasgas ultstoot van de totale koelmiddelvulling in het systeme (uitgedrukt als tonnen CO_2 -equivalent) gebruikt om de onderhoudsintervallen vast te stellen. Volg de van toepassing zijnde wetgeving.

Formule om de broeikasgas uittstoot te berekenen: GWP-waarde van het koelmiddel x totale koelmiddelvulling [in kg]/1000

1. Overzicht: Onderhoud en service

Dit hoofdstuk bevat informatie over: Het Jaarliks onderhoud van de buitenunit

2. Veiligheidsmaatregelen voor onderhoud

Raak voor het uitvoeren van onderhoud of service een metalen deel van de unit aan om staatische elektricite te elimineren en om de PCB te beschermen.

WAARSCHUWING

Voor het uitvoeren van onderhoud of een reparatie moet u ALTIJD de schakelaar op het voedingspaneel uitschakelen, de zekeringen verwijderen of de beschemningsapparatuur van de unit openen.
Raak de live delen NIET aan gedurende 10 minutes nadat de stroomtoevoer isuitgeschakeld vanwege risico op hoog voltage.
Let op dat sommige secties van de box met elektrische componenten heet+zijn.
Zorg ervoor dat u een geleidende sectie NIET aanraakt.
- Spoel de unit nicht. Dit kan elektrisch schokken of brand peroorzaken.

3. Checklist voor Jaarlijs onderhoud van de buitenunit

Controleer het volgende ten minste eenmaal peraar: Buitenunit warmtewisselaar.

De warmtewisselaar van de buitenunit kan geblokkeerd raken door stof, vuil, blaadjes, etc. Het worden aanbevolen om de warmtewisselaar Jaarlijks schoon te makeen. Een geblokkeerde warmtewisselaar kan leiden tot lage druk of een te hove druk waardoor prestaties verminderen.

VERWIJDERING

OPMERKING

Probeer het systeme NIET zelf te demonteren: het demonteren van het system, behandeling van het koelmiddel, olie en andere delen MOET voldoen aan toepasbare wetegeving. Units MOETEN worden behandeld in een gespecialiseerde behandelingsfacilititeit voor hergebruik, recycling en terugwinning.

Opmerking is enkel geldig voor Turkije: De levensduur van onsze producten is tien (10)一年多

MEMO

DIMENSAO EXTERIOR

DIMENSAO EXTERIOR

UNIDADE INTERIOR 2
UNIDADE EXTERIOR 3

PRECAUÇÖES DE SEGURANÇA 5

ACESSORIOS 9

ESCOLHER UM LOCAL PARA A INSTALAÇÃO

9

De unit worden geleverd met het label hieronder.

Lees aandachtig de volgende aanwijzingen.

• Wannner er een lak is in het koelcircuit, pomp dan het koelmiddel net eg met de compressor.

• Gebruik het aflapsysteme in een afzonderlijke cilinder.

Waarschuwing, er is gevaar voor ontploffing lijdens het wegpompen van het koelmiddel.

• Het koelmiddel met de compressor wegpompen kan tot zelfontbranding leiden door

binnengedrongen lucht tijdens dit wegpompen.

Gebrukke symbolen:

1Waarschuwingsteken (ISO 7010-W001)
21Waarschuwing, explosief material (ISO 7010-W002)
31Lees de handleiding voor de operator (ISO 7000 - 0790)
- Handlelding voor de operatoren; gebruksaanwijzingen (ISO 7000 - 1641)
^5) Onderhoudsindicator; lees de technische handleiding (ISO 7000 - 1659)

WARNING

Zandvoordestraat 300, B-8400 Oostende, Belgium

DAIKIN MIDDLE EAST AND AFRICA FZE
