GEBRUIKSAANWIJZING 025357 Meec Tools

• Gebruik het product alleen als het op de juiste wijze aan een voertuig of andere vaste constructie is bevestigd.

• Vergewis u ervan dat er zich geen voorwerpen in het werkgebied bevinden die een veilig gebruik van het product in de weg staan.

• Als het product met een synthetische kabel wordt gebruikt, lees dan vóór gebruik zorgvuldig de instructies voor de synthetische kabel.

• Dompel het product of de afstandsbediening nooit onder in water of een andere vloeistof.

• Bewaar de afstandsbediening schoon en droog.

• Plaats keggen voor de wielen van het voertuig waarop het product is aangebracht alvorens het product te gebruiken.

• Hef of verplaats geen mensen met het product.

• Houd handen en andere lichaamsdelen uit de buurt van de kabeltrommel, lierkabel, haak en het haakoog tijdens het gebruik van het product.

• Zorg ervoor dat alle personen die mogelijk door het gebruik van het product worden beïnvloed, weten dat het product wordt gebruikt.

• Let goed op het voertuig bij gebruik van het product.

• Maak de lierkabel niet los als hij gespannen is.

• Laat de lierkabel na gebruik niet onder spanning staan.

• Hef of hang geen voorwerpen op met het product. Trek voorwerpen alleen horizontaal.

• Trek voorwerpen niet onder een hoek.

• Gebruik het product niet om goederen op te hangen.

• Gebruik het product niet om voertuigen of voorwerpen te slepen. Stootkrachten kunnen het product beschadigen.

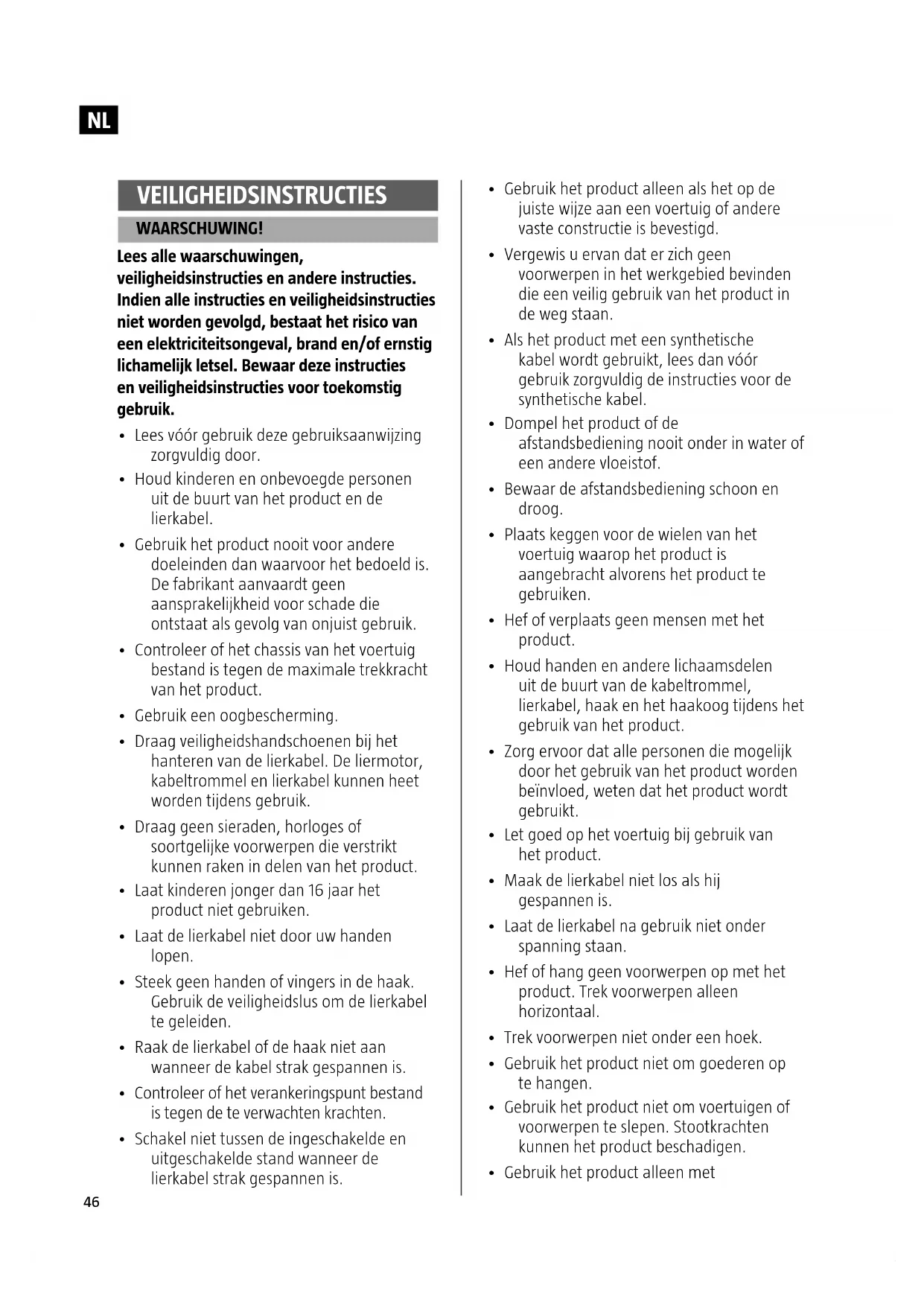

• Gebruik het product alleen met VEILIGHEIDSINSTRUCTIES WAARSCHUWING! Lees alle waarschuwingen, veiligheidsinstructies en andere instructies. Indien alle instructies en veiligheidsinstructies niet worden gevolgd, bestaat het risico van een elektriciteitsongeval, brand en/of ernstig lichamelijk letsel. Bewaar deze instructies en veiligheidsinstructies voor toekomstig gebruik.

• Lees vóór gebruik deze gebruiksaanwijzing zorgvuldig door.

• Houd kinderen en onbevoegde personen uit de buurt van het product en de lierkabel.

• Gebruik het product nooit voor andere doeleinden dan waarvoor het bedoeld is. De fabrikant aanvaardt geen aansprakelijkheid voor schade die ontstaat als gevolg van onjuist gebruik.

• Controleer of het chassis van het voertuig bestand is tegen de maximale trekkracht van het product.

• Gebruik een oogbescherming.

• Draag veiligheidshandschoenen bij het hanteren van de lierkabel. De liermotor, kabeltrommel en lierkabel kunnen heet worden tijdens gebruik.

• Draag geen sieraden, horloges of soortgelijke voorwerpen die verstrikt kunnen raken in delen van het product.

• Laat kinderen jonger dan 16 jaar het product niet gebruiken.

• Laat de lierkabel niet door uw handen lopen.

• Steek geen handen of vingers in de haak. Gebruik de veiligheidslus om de lierkabel te geleiden.

• Raak de lierkabel of de haak niet aan wanneer de kabel strak gespannen is.

• Controleer of het verankeringspunt bestand is tegen de te verwachten krachten.

• Schakel niet tussen de ingeschakelde en uitgeschakelde stand wanneer de lierkabel strak gespannen is.NL

belastingen binnen het gespeciceerde bereik.

• Gebruik klapblokken en dubbele kabels bij het verplaatsen van zware lasten (dicht bij de maximaal toegestane trekkracht van de lier).

• Wind de lierkabel niet stapsgewijs op of af als deze onder spanning staat. Stootkrachten kunnen de lierkabel beschadigen.

• Leg bij het verplaatsen van zware lasten een deken of iets dergelijks over de lierkabel dichtbij de haak om de kracht te dempen bij breuk van de lierkabel.

• Gebruik alleen een haak met veiligheidsvergrendeling.

• Controleer of de veiliheidsvergrendeling van de haak gesloten is nadat de haak is aangebracht.

• Plaats geen lasten op de punt van de haak of op de veiligheidsvergrendeling. Plaats de last in het midden van de haak.

• Gebruik de haak niet als hij beschadigd is of als de opening groter geworden is.

• Gebruik het product niet als u vermoeid of afgeleid bent.

• Gebruik het product nooit als u onder invloed bent van verdovende middelen, alcohol of medicijnen.

• Gebruik het product niet als u gestrest bent.

• Gebruik uw gezond verstand bij gebruik van het product.

• Gebruik het product niet als er minder dan vijf kabelwindingen op de kabeltrommel zitten. De lierkabel kan loskomen en lichamelijk letsel en/of materiële schade veroorzaken.

• Verplaats het voertuig waarop het product is aangebracht niet om de last te verplaatsen. Gebruik het product alleen om lasten te trekken.

• Wikkel de lierkabel langzaam op en zorg ervoor dat de kabel altijd onder spanning staat.

• Zorg ervoor dat alle koppelingen, de haak en de nylon strop goed en stevig bevestigd zijn voordat u de lierkabel opwikkelt. Controleer alle koppelingen en de haak nogmaals wanneer de lierkabel is gespannen.

• Schakel de stroomtoevoer naar het product uit voorafgaand aan onderhoudswerkzaamheden.

• Controleer de lierkabel, haak en veiligheidslus regelmatig en vóór elk gebruik op beschadiging of slijtage.

• Gebruik het product niet als de lierkabel versleten of beschadigd is.

• Vervang de lierkabel als hij versleten of beschadigd is.

• Gebruik alleen goedgekeurde en door de fabrikant aanbevolen reserveonderdelen.

• Gebruik het product niet als het beschadigd is of niet normaal werkt.

• Laat de afstandsbediening niet verbonden met het product wanneer het product niet in gebruik is.

• Stap nooit over de lierkabel wanneer deze strak gespannen is.

• Probeer niet om het product te repareren. Als het product beschadigd is of niet naar behoren werkt, moet het worden gerepareerd door een erkend servicecentrum. De fabrikant aanvaardt geen aansprakelijkheid voor schade als gevolg van onbevoegde reparaties.

• Breng geen wijzigingen aan het product aan. SYMBOLEN Lees de gebruiksaanwijzing. Draag oogbescherming. Draag veiligheidshandschoenen. WAARSCHUWING! Gevaar voor beknelling. Goedgekeurd overeenkomstig de toepasselijke richtlijnen/ verordeningen.NL

Afgedankte producten moeten worden gerecycled volgens de toepasselijke regelgeving. TECHNISCHE GEGEVENS Nominale spanning 12 V Vermogen 2,2 kW Max. belasting 1587 kg Liersnelheid 1,3 m/min. Kabellengte 12,8 m Kabeldiameter Ø 5,2 mm Afmetingen L32,4 x B11,3 x H10,8 cm Gewicht 9,9 kg Kabellengte 1,8 m KABELTREKKRACHT, KABELLENGTE

Lagen Nominaal toegestane trekkracht van kabel Totale kabellengte op de trommel 1 15,6 kN (1588 kgf) 1,7 m 2 12,3 kN (1254 kgf) 3,7 m 3 10,2 kN (1037 kgf) 6,0 m 4 8,7 kN (884 kgf) 8,5 m 5 7,6 kN (772 kgf) 11,3 m 6 6,7 kN (683 kgf) 12,8 m MONTAGE Het gatenpatroon van de lier volgt de standaard voor dit liertype. Daarom kan een groot aantal bevestigingssets voor verschillende voertuigen worden gebruikt. De te gebruiken bevestiging moet op een vlakke ondergrond worden gemonteerd, zodat de drie hoofdonderdelen van de lier (motor, reductietandwiel en trommel) correct zijn uitgelijnd. Een correcte uitlijning is noodzakelijk voor een gelijkmatige spreiding van de lierkrachten.

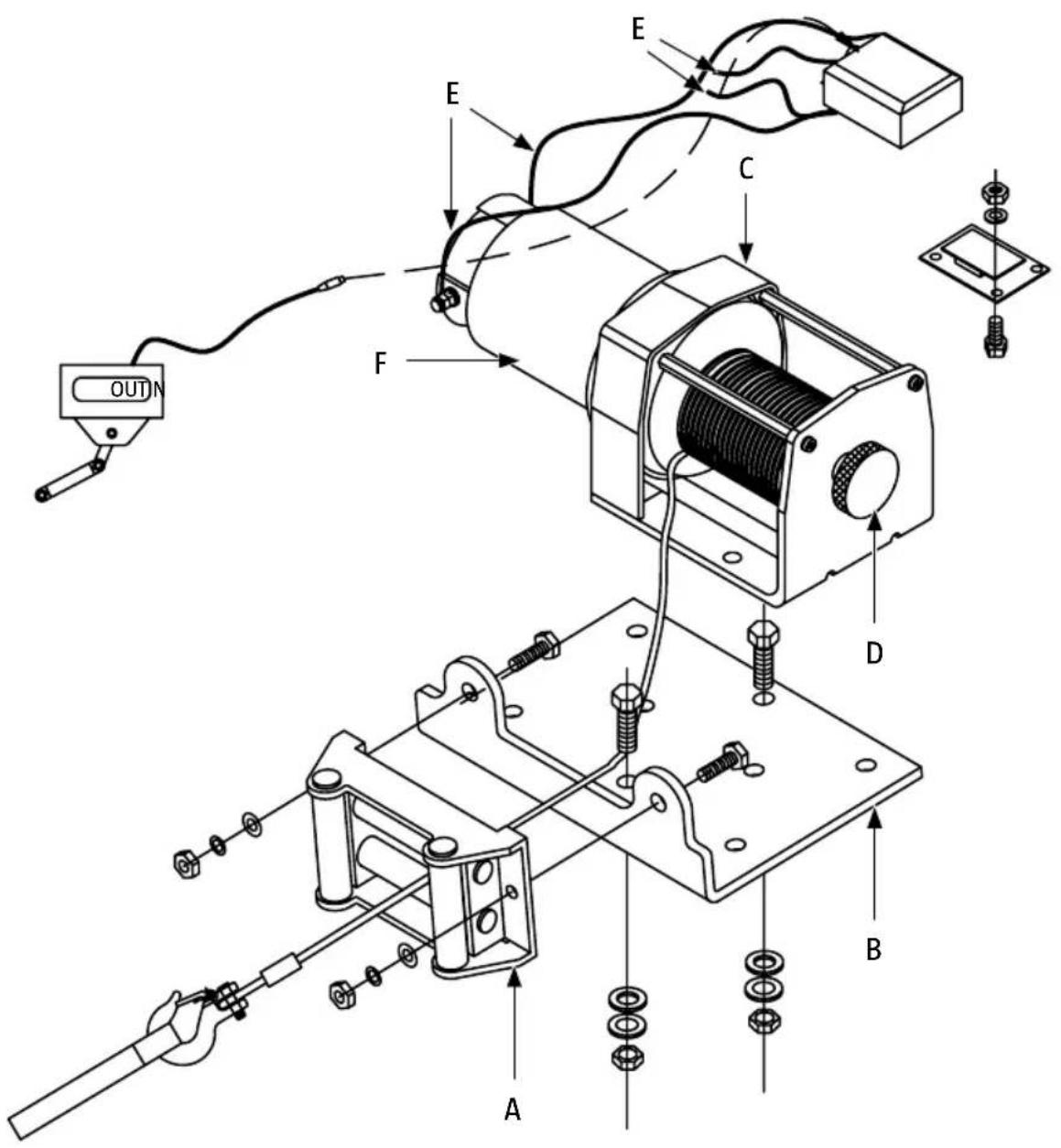

1. Monteer de rolgeleider (A) op de

bevestiging (B) met behulp van twee M8 x 20-schroeven, onderlegringen, borgringen en M8-moeren. Denk eraan dat de schroeven aan de binnenkant van de bevestiging moeten worden aangebracht. Anders is de vrijloop onvoldoende, en kan de lier niet in de bevestiging worden geplaatst.

2. Plaats de lier (C) op de bevestiging.

Daartoe moet de liertrommel eerst worden losgekoppeld (zet de koppelingsknop (D) in de stand CLUTCH OUT) en moet de lierkabel enkele centimeters worden uitgetrokken en door de uitsparing aan de voorzijde van de bevestiging en door de rolgeleider worden gevoerd.

3. Draai de lier vast op de bevestiging met

M8 x 35-schroeven, onderlegringen, borgringen en M8-moeren.

4. Sluit de kabels (E) aan op de accu en de

5. Bevestig de kabelhaak aan de kabel door

de haakpen te verwijderen, de haak in de lus aan het uiteinde van de kabel te plaatsen en de pen door de haak en de kabellus terug te plaatsen.

6. Controleer de draairichting van de

7. Ontkoppel de trommel door de

koppelingsknop in de stand CLUTCH OUT te zetten.

8. Trek een stuk kabel uit de trommel en

koppel vervolgens de trommel door de koppelingsknop in de stand CLUTCH IN te zetten.

9. Druk op de knop van de schakelaar

voor de kabeluitvoer. Als de liertrommel draait en meer kabel afwikkelt, zijn de verbindingen correct gemaakt. Als de liertrommel de kabel echter naar binnen trekt, is de motor met de verkeerde polariteit aangesloten – sluit de draden op het klemmenblok van de motor opnieuw en correct aan.NL

Herhaal vervolgens de controle van de draairichting. AFB. 1 WAARSCHUWING!

• Accu's bevatten ontvlambare en explosieve gassen en kunnen deze afgeven.

• Draag een oogbescherming bij het aansluiten en raak accu's niet aan met natte handen of met sieraden aan uw handen – risico van ernstig brandletsel.

• Leun bij het aansluiten niet over de accu. AANWENDING

1. Ontkoppel de liertrommel door de

kabel uit en verbind de kabel met het te trekken object. BELANGRIJK! Controleer of er ten minste vijf kabelwikkelingen op de trommel zitten alvorens de lierkabel te belasten en lees de veiligheidsinstructies alvorens door te gaan.

3. Koppel de liertrommel door de

koppelingsknop in de stand CLUTCH IN te zetten. De koppeling grijpt niet altijd volledig in als aan de knop wordt gedraaid – draai de liertrommel met de hand om te controleren of de koppeling inderdaad ingrijpt.

4. Sluit de leiding van de afstandsschakelaar

aan op de relaiskast.

5. Start de motor van het voertuig om

de accu van het voertuig opgeladen te houden tijdens het gebruik van de lier.

7. Ga naast het liertraject staan bij gebruik

van een afstandsschakelaar of draadloze afstandsbediening. Laat de motor tot stilstand komen voordat u van richting wisselt.

8. Maak de leiding van de

afstandsschakelaar los en plaats de afdekking van de aansluiting terug na het gebruik van de lier.

• Zoek een geschikt verankeringspunt, zoals een inke boom of een zwaar, stevig liggend steenblok. Gebruik altijd een haaklus om de kabel aan het verankeringspunt te bevestigen. AFB. 2

• Trek alleen met de kabel evenwijdig aan of onder een lichte hoek ten opzichte van de lengterichting van het voertuig – een grote hoek tussen de kabel en het voertuig heeft tot gevolg dat de kabel zich aan één kant van de liertrommel opwikkelt, wat schade aan de kabel en de lier veroorzaakt. Kortstondig gebruik van de lier om het voertuig recht te trekken, kan worden uitgevoerd met de kabel onder een hoek. Bij langer trekken moet de kabel altijd evenwijdig zijn aan de lengterichting van het voertuig, d.w.z. haaks op de as van de liertrommel. AFB. 3

• Plaats bij het trekken van een zware last een zware deken, jas of iets dergelijks over de kabel op ongeveer 1,5-1,8 meter van de haak. Het gewicht van het kledingstuk vermindert het risico dat het uiteinde van de kabel wordt weggeslingerd, met een 'whiplash-eect', als de kabel breekt. Open de motorkap van het voertuig voor extra bescherming tegen een whiplash- ongeval. AFB. 4

• Een dubbele kabel en klapblokken moeten worden gebruikt in alle situaties waarin meer dan 70% van de toegestane nominale kabeltrekkracht van de lier vereist is. Dit vermindert de krachten op deNL

lier en de kabel met tot 50%, aankelijk van de hoek tussen de kabelsecties. AFB. 5

SLEPEN VAN ANDER VOERTUIG

1. Draai de koppelingsknop naar de

2. Maak de haak los van de houder en haak

de nylon lus vast aan de haak. Trek de lierkabel uit tot de geschikte lengte.

3. Maak de haak vast aan het chassis van

het te slepen voertuig.

4. Start de motor van het voertuig waarop

de lier is aangebracht.

5. Sluit de afstandsbediening aan.

6. Wind de lierkabel op tot hij strak staat.

7. Controleer of alle aansluitingen correct

zijn gemaakt en vrij zijn van vuil, aarde en dergelijke.

8. Wikkel de lierkabel langzaam op tot het

gesleepte voertuig op een vlakke en stabiele ondergrond staat.

9. Trek de parkeerrem aan van het gesleepte

de haak los van het gesleepte voertuig.

11. Wikkel de lierkabel op. Controleer of de

lierkabel correct wordt opgewikkeld.

• Controleer regelmatig of schroefverbindingen en elektrische aansluitingen correct zijn aangehaald. Haal ze zo nodig aan.

• Verwijder alle verontreinigingen en corrosie. KABEL VERVANGEN De lier mag niet worden gebruikt als de kabel tekenen van slijtage vertoont of gebroken draden heeft. De kabel moet worden vervangen voordat de lier weer kan worden gebruikt.

1. Ontkoppel de liertrommel door de

koppelingsknop in de stand CLUTCH OUT te zetten.

2. Trek de hele kabel uit. Kijk en onthoud

hoe de kabel is aangebracht en bevestigd op de trommel.

3. Verwijder de oude kabel van de trommel

en plaats en bevestig een nieuwe kabel op dezelfde manier als de oude. Plaats het uiteinde van de nieuwe kabel en draai de M5 x 8-schroef vast.

4. De nieuwe kabel moet dezelfde

wikkelrichting hebben als de oude – de kabel moet vanaf de onderkant van de trommel naar buiten lopen.

5. Schakel de aandrijving van de liertrommel

in door de koppelingsknop in de stand CLUTCH IN te zetten.

6. Wikkel de nieuwe kabel op de liertrommel.

Controleer zorgvuldig of de eerste vijf wikkelingen gelijkmatig en zonder vouwen of onregelmatigheden worden gewikkeld. Wanneer de eerste vijf windingen correct zijn gewikkeld, moet de rest van de kabel op de trommel worden gewikkeld met de kabel belast met ten minste 10 % van de toelaatbare nominale kabeltrekkracht, zodat hij goed strak en correct gewikkeld blijft. WAARSCHUWING! Gebruik alleen goedgekeurde en door de fabrikant aanbevolen reserveonderdelen.NL

PROBLEEMOPLOSSING Probleem Oorzaak Oplossing De liermotor start niet. Onjuist aangesloten schakelaar. Sluit de schakelaar correct aan. Loszittende accuaansluitingen. Draai alle kabelaansluitingen vast. Defecte schakelaar. Vervang de schakelaar. Defecte motor. Houd de schakelaar ingedrukt en meet de spanning op de aansluitklem van de motor. Als er spanning is, vervang dan de motor. Er is water in de motor gekomen. Maak leeg en laat drogen. Laat de lier lopen tot hij helemaal droog is. De motor loopt, maar de trommel draait niet. Ontkoppelde stand. Schakel de aandrijving van de liertrommel in door de koppelingsknop in de stand CLUTCH IN te zetten. Als het probleem zich blijft voordoen, neem dan contact op met een erkend servicecentrum voor inspectie en eventuele reparatie. De motor draait op lage toeren of is zwak. Te lage voedingsspanning of -stroom. Laat de motor van het voertuig draaien tijdens het trekken. Reinig, draai vast of vervang de accuaansluitingen De motor wordt oververhit. De lier heeft te lang gelopen. Laat de liermotor van tijd tot tijd aoelen. De motor draait slechts in één richting. Loszittende of gecorrodeerde accu- of motorkabelaansluitingen. Maak schoon en draai vast. Repareer of vervang de schakelaar.
