GEBRUIKSAANWIJZING 071029 Meec Tools

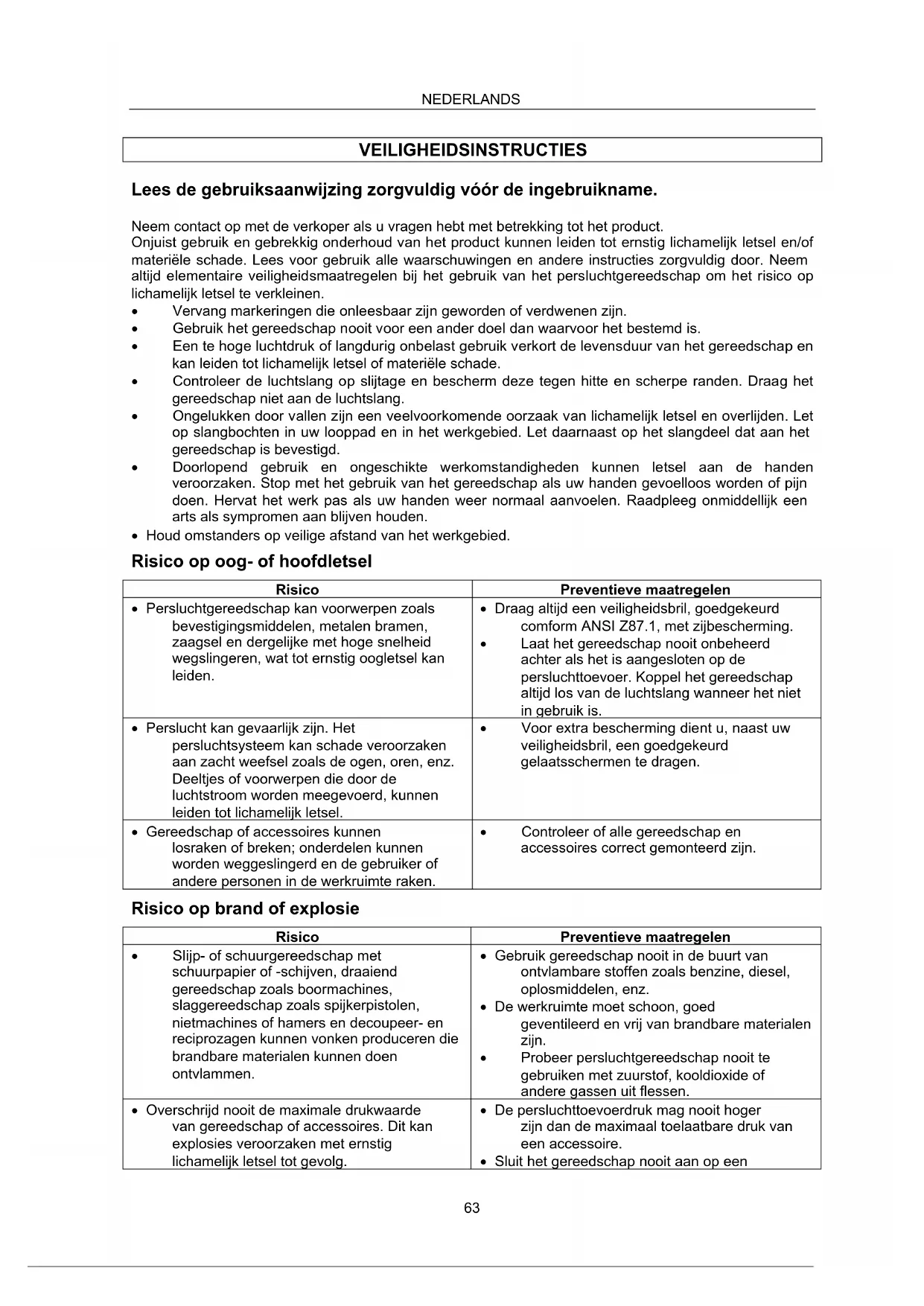

NEDERLANDS VEILIGHEIDSINSTRUCTIES Lees de gebruiksaanwijzing zorgvuldig vóór de ingebruikname. Neem contact op met de verkoper als u vragen hebt met betrekking tot het product. Onjuist gebruik en gebrekkig onderhoud van het product kunnen leiden tot ernstig lichamelijk letsel en/of materiële schade. Lees voor gebruik alle waarschuwingen en andere instructies zorgvuldig door. Neem altijd elementaire veiligheidsmaatregelen bij het gebruik van het persluchtgereedschap om het risico op lichamelijk letsel te verkleinen.

• Vervang markeringen die onleesbaar zijn geworden of verdwenen zijn.

• Gebruik het gereedschap nooit voor een ander doel dan waarvoor het bestemd is.

• Een te hoge luchtdruk of langdurig onbelast gebruik verkort de levensduur van het gereedschap en kan leiden tot lichamelijk letsel of materiële schade.

• Controleer de luchtslang op slijtage en bescherm deze tegen hitte en scherpe randen. Draag het gereedschap niet aan de luchtslang.

• Ongelukken door vallen zijn een veelvoorkomende oorzaak van lichamelijk letsel en overlijden. Let op slangbochten in uw looppad en in het werkgebied. Let daarnaast op het slangdeel dat aan het gereedschap is bevestigd.

• Doorlopend gebruik en ongeschikte werkomstandigheden kunnen letsel aan de handen veroorzaken. Stop met het gebruik van het gereedschap als uw handen gevoelloos worden of pijn doen. Hervat het werk pas als uw handen weer normaal aanvoelen. Raadpleeg onmiddellijk een arts als sympromen aan blijven houden.

• Houd omstanders op veilige afstand van het werkgebied. Risico op oog- of hoofdletsel Risico Preventieve maatregelen

• Persluchtgereedschap kan voorwerpen zoals bevestigingsmiddelen, metalen bramen, zaagsel en dergelijke met hoge snelheid wegslingeren, wat tot ernstig oogletsel kan leiden.

• Draag altijd een veiligheidsbril, goedgekeurd comform ANSI Z87.1, met zijbescherming.

Laat het gereedschap nooit onbeheerd achter als het is aangesloten op de persluchttoevoer. Koppel het gereedschap altijd los van de luchtslang wanneer het niet in gebruik is.

• Perslucht kan gevaarlijk zijn. Het persluchtsysteem kan schade veroorzaken aan zacht weefsel zoals de ogen, oren, enz. Deeltjes of voorwerpen die door de luchtstroom worden meegevoerd, kunnen leiden tot lichamelijk letsel.

• Voor extra bescherming dient u, naast uw veiligheidsbril, een goedgekeurd gelaatsschermen te dragen.

• Gereedschap of accessoires kunnen losraken of breken; onderdelen kunnen worden weggeslingerd en de gebruiker of andere personen in de werkruimte raken.

• Controleer of alle gereedschap en accessoires correct gemonteerd zijn. Risico op brand of explosie Risico Preventieve maatregelen

• Slijp- of schuurgereedschap met schuurpapier of -schijven, draaiend gereedschap zoals boormachines, slaggereedschap zoals spijkerpistolen, nietmachines of hamers en decoupeer- en reciprozagen kunnen vonken produceren die brandbare materialen kunnen doen ontvlammen.

• Gebruik gereedschap nooit in de buurt van ontvlambare stoffen zoals benzine, diesel, oplosmiddelen, enz.

• De werkruimte moet schoon, goed geventileerd en vrij van brandbare materialen zijn.

Probeer persluchtgereedschap nooit te gebruiken met zuurstof, kooldioxide of andere gassen uit flessen.

• Overschrijd nooit de maximale drukwaarde van gereedschap of accessoires. Dit kan explosies veroorzaken met ernstig lichamelijk letsel tot gevolg.

• De persluchttoevoerdruk mag nooit hoger zijn dan de maximaal toelaatbare druk van een accessoire.

• Sluit het gereedschap nooit aan op eenNEDERLANDS

persluchttoevoer waarvan de druk hoger kan zijn dan 13,8 bar.

Controleer altijd of de persluchttoevoer is ingesteld op de nominale druk van het gereedschap voordat u het gereedschap aansluit. Risico op gehoorbeschadiging Risico Preventieve maatregelen

• Langdurige blootstelling aan het geluid van persluchtgereedschap kan blijvend gehoorverlies veroorzaken.

• Draag altijd gehoorbescherming conform ANSI S3.19. Risico op inhalatie Risico Preventieve maatregelen

• Slijp- of schuurgereedschap met schuurpapier of -schijven creëren stof en schurend materiaal dat schadelijk kan zijn voor de longen en de luchtwegen.

• Draag altijd een passend veiligheidsmasker of ademhalingsbescherming bij het werken met deze gereedschappen.

• Sommige materialen, zoals lijm en teer, bevatten chemicaliën die dampen afgeven die bij langdurige blootstelling ernstig lichamelijk letsel kunnen veroorzaken.

• De werkruimte moet schoon, droog en goed geventileerd zijn. Gevaar voor elektrische schokken Risico Preventieve maatregelen

Het gebruik van persluchtgereedschap voor het bevestigen van spanningvoerende geleiders kan leiden tot elektrische ongevallen en in het ergste geval tot overlijden.

Gebruik een spijkerpistool of nietmachine nooit om spanningvoerende geleiders vast te maken.

• De handgreep en het handvat van het gereedschap zijn niet elektrisch geïsoleerd. Bij contact met spanningvoerende geleiders komt er stroom te staan op de metalen delen van het gereedschap en krijgt de gebruiker een schok, wat in het ergste geval kan leiden tot overlijden.

• Zorg dat uw lichaam niet in aanraking komt met geaarde oppervlakken, zoals pijpen, radiatoren, fornuizen en koelkasten. Als uw lichaam geaard wordt, neemt het risico van elektrische ongevallen toe.

• Als bevestigingsmiddelen in contact komen met verborgen spanningvoerende geleiders, krijgt de gebruiker een schok die in het ergste geval kan leiden tot overlijden.

• Controleer altijd op de aanwezigheid vna verborgen geleiders zijn voordat u met uw werkzaamheden begint. Risico op vast komen te zitten Risico Preventieve maatregelen

• Loshangend haar, sieraden, loszittende kleding en dergelijke kunnen verstrikt raken in de bewegende delen van gereedschappen of gereedschapsdelen die andere bewegende delen aandrijven (slijpschijven, doppen, enz.). Dit kan ernstig lichamelijk letsel tot gevolg hebben.

• Draag geen loszittende kleding, stropdassen, sjaals of soortgelijke accessoires en kleren die aan bewegende delen vast kunnen komen te zitten.

• Draag geen sieraden, horloges of soortgelijke voorwerpen, die in bewegende delen verstrikt kunnen raken.

• Houd uw handen altijd op een veilige afstand van draaiende delen. Steek lang haar op of bedek dit.

Draag altijd geschikte kleding en andere beschermingsuitrusting wanneer u met het gereedschap werkt.NEDERLANDS

Risico op snij- en brandwonden Risico Preventieve maatregelen

• Persluchtgereedschap kan ernstig lichamelijk letsel tot gevolg hebben.

• Houd handen en andere lichaamsdelen uit de buurt van de bewegende delen van het gereedschap. Risico op persoonlijk letsel Risico Preventieve maatregelen

• Als het gereedschap onbeheerd wordt achtergelaten met aangesloten luchtslang, kan het door onbevoegden worden ingeschakeld en lichamelijk letsel veroorzaken.

• Koppel het gereedschap altijd los van de luchtslang wanneer het niet in gebruik is. Bewaar het gereedschap buiten het bereik van kinderen en onbevoegden.

• Persluchtgereedschap kan bevestigingsmiddelen of andere voorwerpen wegslingeren.

• Gebruik alleen onderdelen, bevestigingselementen en accessoires die door de fabrikant worden aanbevolen.

• Het werkgebied moet schoon worden gehouden. Houd kinderen en omstanders op veilige afstand bij het gebruik van het gereedschap.

Zorg ervoor dat de werkomgeving goed verlicht is.

• Sleutels of dergelijke die op een draaiend deel van het gereedschap achterblijven, kunnen lichamelijk letsel veroorzaken.

• Gebruik geen mondstukken voor het vullen van banden voor schoonblazen.

• Indien persluchtgereedschap onbedoeld wordt ingeschakeld tijdens onderhoud of het vervangen van onderdelen, kan dit leiden tot ernstig lichamelijk letsel.

• Koppel altijd de luchtslang los voordat u het gereedschap smeert en onderdelen en/of accessoires monteert.

• Draag het gereedschap nooit aan de slang.

• Voorkom onbedoeld inschakelen. Draag gereedschap niet met uw vinger op de trekker als het gereedschap is aangesloten op de persluchttoevoer.

Reparaties mogen alleen worden uitgevoerd door een bevoegde servicevertegenwoordiger.

• Persluchtgereedschap kan het werkstuk bij aanraking doen verschuiven, wat tot lichamelijk letsel kan leiden.

• Zet het werkstuk vast met bijvoorbeeld klemmen, zodat het niet kan verschuiven.

• Onvoorzichtigheid of gebrekkige concentratie kunnen ertoe leiden dat u de controle over het gereedschap verliest, wat tot lichamelijk letsel kan leiden.

• Gebruik het persluchtgereedschap nooit als u onder invloed bent van verdovende middelen, alcohol of medicijnen.

• Probeer niet te ver te reiken. Zorg ervoor dat u steeds stevig staat en goed in evenwicht bent.

• Houd de handgrepen schoon, droog en vrij van olie en vet.

Wees altijd alert. Wees altijd voorzichtig. Gebruik uw gezond verstand. Gebruik het gereedschap nooit als u moe bent.

• Gereedschap en accessoires (bijv. slijpschijven, beitels, doppen, boren, spijkerpistolen, nietmachines) van slechte kwaliteit, of die ongeschikt zijn voor het beoogde doel of beschadigd zijn, kunnen tijdens het gebruik exploderen en onderdelen wegslingeren. Dit kan leiden tot ernstig lichamelijk letsel.

• Gebruik alleen gereedschap en accessoires die geschikt zijn voor het nominale gereedschapstoerental.

• Gebruik nooit gereedschap dat is gevallen, waarop is geslagen of gestoten of dat is beschadigd.

• Gebruik alleen doppen die zijn goedgekeurd voor slaggereedschap met slagmoeraanzetters.

• Belast het gereedschap niet te zwaar. LaatNEDERLANDS

het gereedschap het werk doen.

• Bevestigingsmiddelen kunnen worden weggeslingerd, wat tot ernstig persoonlijk letsel of materiële schade kan leiden.

• Richt het open uiteinde van het gereedschap nooit op uzelf of anderen.

• Haal de trekker van het gereedschap nooit over als de contactveiligheidspal niet tegen het werkstuk is gedrukt.

• Probeer nooit bevestigingsmiddelen aan te brengen in harde materialen zoals staal, beton of tegels/klinkers.

• Breng nooit bevestigingsmiddelen op elkaar aan.

Plaats de gereedschapspunt voorzichtig, zodat bevestigingsmiddelen op de gewenste plaats worden aangebracht.

• Gebrekkig onderhoud van het gereedschap en accessoires kan leiden tot storingen en ernstig persoonlijk letsel.

• Het gereedschap moet worden onderhouden en verzorgd.

Houd snijgereedschap scherp en schoon. Snijgereedschap dat op de juiste wijze wordt onderhouden en scherpe snijvlakken heeft, loopt minder snel vast en is gemakkelijker onder controle te houden.

• Beschadigd gereedschap kan exploderen tijdens gebruik.

• Controleer of alle bewegende delen correct zijn afgesteld en vrij kunnen bewegen, en of er geen verkeerd gemonteerde of beschadigde onderdelen zijn bevestigd. Controleer ook op andere factoren die van invloed kunnen zijn op de werking van het gereedschap. Als het gereedschap beschadigd is, moet het gerepareerd worden voordat het weer gebruikt kan worden.

• Gebruik alleen accessoires die door de fabrikant worden aangeraden voor het gereedschap in kwestie.

• Accessoires die niet voor het gereedschap in kwestie bedoeld zijn, kunnen leiden tot lichamelijk letsel. TECHNISCHE GEGEVENS Slijpschijf 125 mm Onbelast toerental

Gemiddeld luchtverbruik 170 l/min. Persluchtdruk 6,2 bar Luchtinlaat 1/4" Luchtslang 3/8" binnendiameter Totale lengte 230 mm Nettogewicht 1,671 kg Geluidsvermogensniveau, LwA 98 dB(A), K= 3 m/s

Draag altijd gehoorbescherming! De opgegeven waarden voor trillingen en geluid, die gemeten zijn met een gestandaardiseerde testmethode, kunnen worden gebruikt om verschillende werktuigen met elkaar te vergelijken en een voorlopige inschatting te maken van de blootstelling aan trillingen en geluid. De meetwaarden zijn bepaald volgens EN ISO 11148-7:2012. WAARSCHUWING! Het werkelijke trillings- en geluidsniveau bij het gebruik van het gereedschap kan afwijken van de maximale waarde, afhankelijk van hoe het gereedschap wordt gebruikt en van het materiaal. Bepaal daarom de veiligheidsmaatregelen die nodig zijn om de gebruiker te beschermen op basis van een schatting van de blootstelling in reële bedrijfsomstandigheden (waarbij rekening wordt gehouden met alle onderdelen van de werkcyclus, zoals het tijdstip waarop het gereedschap wordt uitgeschakeld en wanneer het inactief is, naast de opstarttijd).NEDERLANDS

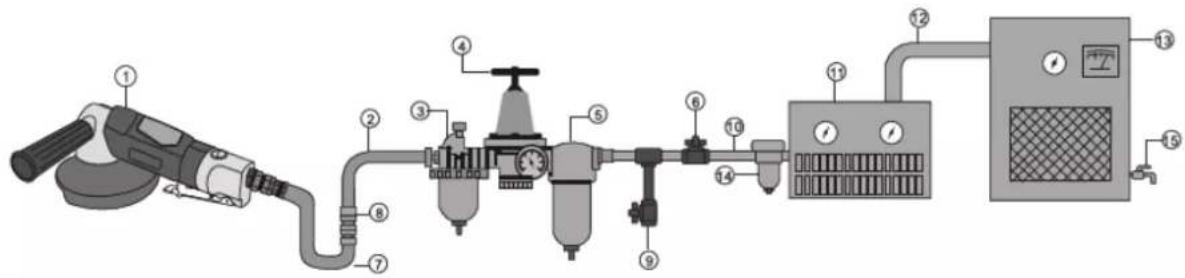

1. Persluchtgereedschap

6. Uitschakelventiel

10. Buis en aansluiting, ten

12. Buis en aansluiting, ten

2. Zorg dat het gereedschap is uitgeschakeld wanneer u het aansluit op de persluchttoevoer.

3. De normale werkluchtdruk van het gereedschap is 6,2 bar. Een te hoge druk en vervuilde lucht

leiden tot snellere slijtage van het gereedschap en kunnen tot lichamelijk letsel of materiële schade leiden.

4. Tap dagelijks water af uit het luchtreservoir van de compressor en laat eventueel opgehoopt

condenswater uit de luchtslangen lopen. Er kan anders water uit de luchtslangen in het gereedschap lopen en dit beschadigen.

5. Reinig het filterpatroon van de luchtinloop elke week. Het onderstaande schema toont de

aanbevolen aansluiting.

6. Voor lange slangen (langer dan 8 meter) moet de leidingdruk worden verhoogd om het drukverlies

te compenseren. De minimale slangdiameter is 1/4". Koppelingen moeten dezelfde binnendiameter hebben. Normaal gesproken wordt luchtslang met binnendiameter 3/8'' aanbevolen voor de beste werking van het gereedschap.

7. Gebruik geschikte slangen en koppelingen. Wij raden af om snelkoppelingen rechtstreeks op het

gereedschap aan te sluiten, omdat deze door trillingen storingen kunnen veroorzaken. Sluit in plaats daarvan een slang aan op het gereedschap en monteer een snelkoppeling tussen de luchtslang van de compressor en de trillingsdempende slang die aan het gereedschap wordt bevestigd.

8. Controleer elke slang voor gebruik op slijtage. Controleer of alle aansluitingen correct zijn

uitgevoerd.NEDERLANDS

1. Smeer het gereedschap voor gebruik volgens de

aanwijzingen in het hoofdstuk Onderhoud en verzorging.

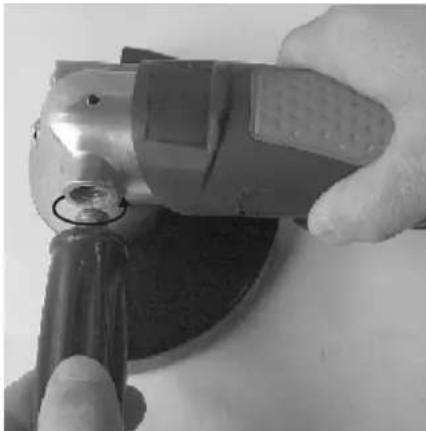

2. Plaats de handgreep in het schroefgat op het

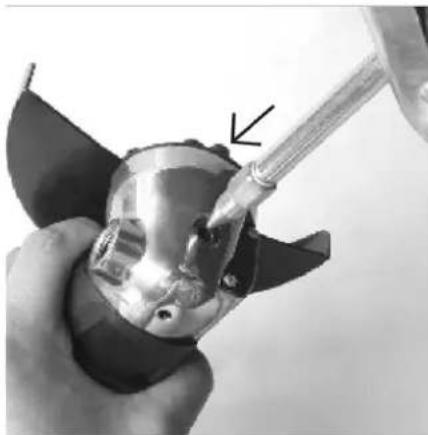

3. Smeer de tandwielen door de schroef los te schroeven

met een schroevendraaier (niet meegeleverd) en breng vet aan in het schroefgat met een vetpistool (niet meegeleverd). De tandwielen moeten elke werkdag worden gesmeerd.

4. De metalen beschermkap kan in de gewenste stand

worden gedraaid. Draai de schroeven los met een moersleutel en verplaats de kap. Plaats alle vier de schroeven terug en draai deze aan voordat u het gereedschap gebruikt.

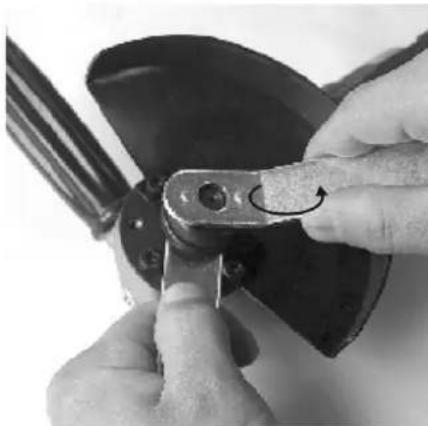

5. Verwijder de flensmoer en plaats een 5”-slijpschijf (niet

meegeleverd) op de spindel. Draai de flensmoer vast op de spindel met een Engelse sleutel terwijl u de spindel vasthoudt met de moersleutel. LET OP! Gebruik uitsluitend schijven die geschikt zijn voor minstens het toegelaten toerental van het gereedschap.NEDERLANDS

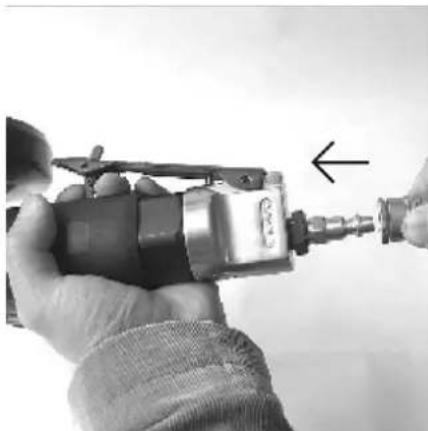

6. Verwijder de afdekking van de luchtinlaat en sluit de

luchtslang aan op het gereedschap. Stel de luchtdruk in op 6,2 bar.

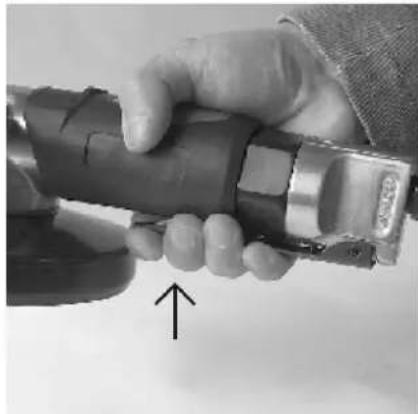

7. Geef de trekkervergrendeling vrij en druk de trekker in.

Het toerental van het gereedschap neemt toe als u de trekker langer ingedrukt houdt. Het gereedschap begint te draaien.

ONDERHOUD Smeer het gereedschap dagelijks met persluchtolie (niet inbegrepen) vóór gebruik. Persluchtolie is verkrijgbaar in uw lokale bouwmarkt. Gebruik SAE 10-olie, naaimachineolie of soortgelijke olie met vochtabsorberend middel, corrosieremmer, metaalbevochtiger en EP-toevoegmiddel. Gebruik geen spoelolie. Bij continu gebruik moet het gereedschap elk uur of elke twee uur worden gesmeerd. Het gereedschap kan middels een aangesloten smeervoorziening of met de hand worden gesmeerd. Volg de onderstaande instructies voor handmatige smering.

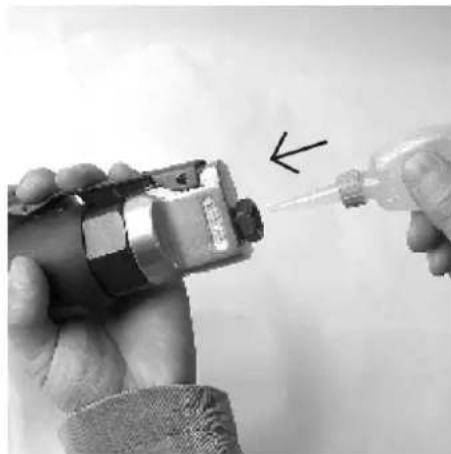

2. Breng enkele druppels persluchtolie aan op

de luchtinlaat van het gereedschap. Gebruik geen olie met hoge viscositeit. Dit kan de werking van het gereedschap nadelig beïnvloeden.

3. Sluit het gereedschap aan op de persluchttoevoer. Laat het gereedschap enkele seconden

onbelast draaien om de olie te verdelen. Overtollige olie kan door de spanner worden weggeslingerd. Richt het gereedschap in een veilige richting.

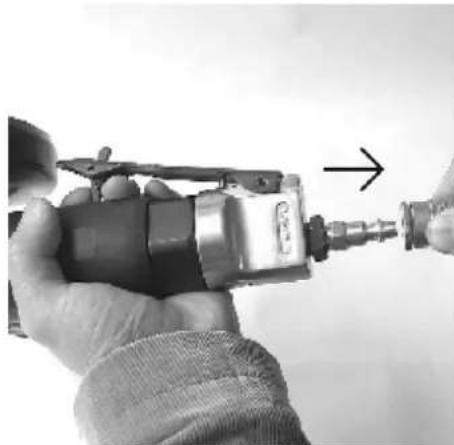

4. Voordat u het gereedschap opbergt na gebruik, koppelt u de luchtslang los en brengt u 4-5

druppels persluchtolie aan op de luchtinlaat. Koppel de luchtslang aan en laat het gereedschap ca. 30 seconden draaien om de olie gelijkmatig te verdelen. Hierdoor gaat het gereedschap langer mee.

5. Bewaar het gereedschap niet in een vochtige omgeving. Dit kan leiden tot corrosieschade in het

mechanisme. Smeer het gereedschap altijd vóór gebruik.

6. Afgedankte producten moeten worden ingeleverd voor recycling comform de geldende

voorschriften. Het gereedschap mag niet verbrand worden.NEDERLANDS

PROBLEEMOPLOSSING Probleem Mogelijke oorzaak Oplossing Het gereedschap werkt traag of helemaal niet.

7. Er komt water uit

de luchtuitgang van het gereedschap.

1. Reinig het gereedschap met persluchtolie of een

2. Smeer het gereedschap volgens de

3. a. Zet de regelaar van het gereedschap in de

maximale stand. b. Zet de regelaar van de compressor op de maximaal toelaatbare druk voor het gereedschap (6,2 bar).

4. Draai eventuele lekkende aansluitingen vast en

dicht deze af. Gebruik afdichtingstape.

5. a. Gebruik een slang met de juiste afmetingen.

Voor lange slangen of gereedschap met een hoog luchtverbruik kan een slang met binnendiameter van 1/2'' of groter nodig zijn, afhankelijk van de totale slanglengte. b. Gebruik niet meerdere slangen die met snelkoppelingen zijn aangesloten. Dit leidt tot drukverlies en zorgt ervoor dat het gereedschap minder goed functioneert. Sluit slangen rechtstreeks op het gereedschap aan.

6. Vervang het rotorblad.

Laat water af uit het luchtreservoir (zie de gebruikshandleiding van de compressor). Smeer het gereedschap en laat het draaien tot u geen water meer ziet. Smeer het gereedschap en laat het 1-2 seconden draaien. Abnormale trillingen en/of verhitting van het gereedschap. Onjuiste smering. Volg de smeerinstructies. LET OP! Neem contact op met uw verkoper voor problemen die niet worden behandeld in dit schema voor probleemoplossing.
