BRUKSANVISNING 071029 Meec Tools

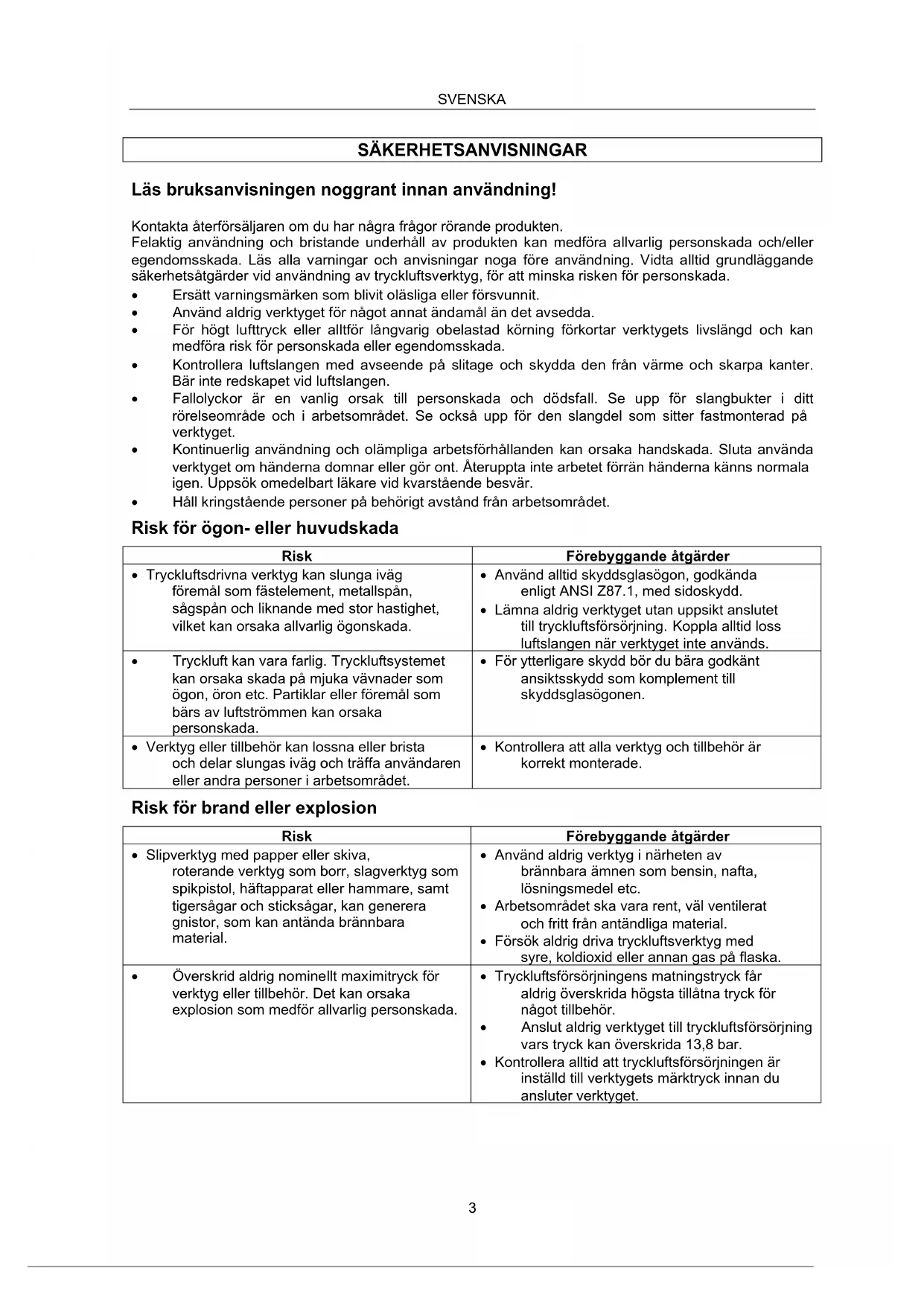

SVENSKA SÄKERHETSANVISNINGAR Läs bruksanvisningen noggrant innan användning! Kontakta återförsäljaren om du har några frågor rörande produkten. Felaktig användning och bristande underhåll av produkten kan medföra allvarlig personskada och/eller egendomsskada. Läs alla varningar och anvisningar noga före användning. Vidta alltid grundläggande säkerhetsåtgärder vid användning av tryckluftsverktyg, för att minska risken för personskada.

• Ersätt varningsmärken som blivit oläsliga eller försvunnit.

• Använd aldrig verktyget för något annat ändamål än det avsedda.

• För högt lufttryck eller alltför långvarig obelastad körning förkortar verktygets livslängd och kan medföra risk för personskada eller egendomsskada.

• Kontrollera luftslangen med avseende på slitage och skydda den från värme och skarpa kanter. Bär inte redskapet vid luftslangen.

• Fallolyckor är en vanlig orsak till personskada och dödsfall. Se upp för slangbukter i ditt rörelseområde och i arbetsområdet. Se också upp för den slangdel som sitter fastmonterad på verktyget.

• Kontinuerlig användning och olämpliga arbetsförhållanden kan orsaka handskada. Sluta använda verktyget om händerna domnar eller gör ont. Återuppta inte arbetet förrän händerna känns normala igen. Uppsök omedelbart läkare vid kvarstående besvär.

• Håll kringstående personer på behörigt avstånd från arbetsområdet. Risk för ögon- eller huvudskada Risk Förebyggande åtgärder

• Tryckluftsdrivna verktyg kan slunga iväg föremål som fästelement, metallspån, sågspån och liknande med stor hastighet, vilket kan orsaka allvarlig ögonskada.

• Använd alltid skyddsglasögon, godkända enligt ANSI Z87.1, med sidoskydd.

• Lämna aldrig verktyget utan uppsikt anslutet till tryckluftsförsörjning. Koppla alltid loss luftslangen när verktyget inte används.

• Tryckluft kan vara farlig. Tryckluftsystemet kan orsaka skada på mjuka vävnader som ögon, öron etc. Partiklar eller föremål som bärs av luftströmmen kan orsaka personskada.

• För ytterligare skydd bör du bära godkänt ansiktsskydd som komplement till skyddsglasögonen.

• Verktyg eller tillbehör kan lossna eller brista och delar slungas iväg och träffa användaren eller andra personer i arbetsområdet.

• Kontrollera att alla verktyg och tillbehör är korrekt monterade. Risk för brand eller explosion Risk Förebyggande åtgärder

• Slipverktyg med papper eller skiva, roterande verktyg som borr, slagverktyg som spikpistol, häftapparat eller hammare, samt tigersågar och sticksågar, kan generera gnistor, som kan antända brännbara material.

• Använd aldrig verktyg i närheten av brännbara ämnen som bensin, nafta, lösningsmedel etc.

• Arbetsområdet ska vara rent, väl ventilerat och fritt från antändliga material.

• Försök aldrig driva tryckluftsverktyg med syre, koldioxid eller annan gas på flaska.

• Överskrid aldrig nominellt maximitryck för verktyg eller tillbehör. Det kan orsaka explosion som medför allvarlig personskada.

• Tryckluftsförsörjningens matningstryck får aldrig överskrida högsta tillåtna tryck för något tillbehör.

• Anslut aldrig verktyget till tryckluftsförsörjning vars tryck kan överskrida 13,8 bar.

• Kontrollera alltid att tryckluftsförsörjningen är inställd till verktygets märktryck innan du ansluter verktyget.SVENSKA

Risk för hörselskada Risk Förebyggande åtgärder

• Långvarig exponering för ljudet från tryckluftsverktyg i drift kan orsaka permanent hörselnedsättning.

• Använd alltid hörselskydd enligt ANSI S3.19. Risk vid inandning Risk Förebyggande åtgärder

• Slipverktyg med papper eller skiva samt kapverktyg genererar damm och abrasivt material som kan vara skadligt för lungor och andningssystem.

• Använd alltid väl passande ansiktsmask eller andningsskydd vid arbete med sådana verktyg.

• Vissa material, som lim och tjära, innehåller kemikalier som avger ångor som kan orsaka allvarlig personskada vid långvarig exponering.

• Arbetsområdet ska vara rent, torrt och väl ventilerat. Elfara Risk Förebyggande åtgärder

• Användning av tryckluftsdrivna verktyg för att fästa spänningsförande ledare kan medföra elolycksfall och i värsta fall dödsfall.

• Använd aldrig spikpistol eller häftapparat för att fästa spänningsförande ledare.

• Verktygets grepp och handtag är inte elektriskt isolerade. Vid kontakt med spänningsförande ledare blir verktygets metalldelar spänningsförande och användaren får en stöt, som i värsta fall kan medföra dödsfall.

• Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Risken för elolycksfall ökar om din kropp jordas.

• Om fästelement kommer i kontakt med dolda spänningsförande ledare får användaren en stöt, som i värsta fall kan medföra dödsfall.

• Kontrollera noggrant att det inte finns några dolda elledare innan du inleder arbetet. Risk att fastna Risk Förebyggande åtgärder

• Löst hängande hår, smycken, löst sittande kläder och liknande kan fastna i verktyg med rörliga delar, eller som driver andra rörliga delar (slipskivor, hylsor etc.). Detta kan orsaka allvarlig personskada.

• Använd inte löst sittande kläder, slipsar, halsdukar eller liknande, som kan fastna i rörliga delar.

• Använd inte smycken, klocka eller liknande, som kan fastna i rörliga delar.

• Håll alltid händerna på säkert avstånd från roterande delar. Sätt upp eller täck långt hår.

• Använd alltid lämpliga kläder och annan skyddsutrustning vid arbete med verktyget. Risk för skärskada/brännskada Risk Förebyggande åtgärder

• Tryckluftsdrivna verktyg kan orsaka allvarlig personskada.

• Håll händer och andra kroppsdelar borta från verktygets rörliga delar.SVENSKA

Risk för personskada Risk Förebyggande åtgärder

• Om verktyget lämnas obevakat med luftslangen ansluten kan det startas av obehöriga och orsaka personskada.

• Koppla alltid bort luftslangen när verktyget inte används. Förvara verktyget utom räckhåll för barn och oerfarna personer.

• Tryckluftsdrivna verktyg kan slunga iväg fästelement eller andra föremål.

• Använd endast delar, fästelement och tillbehör som tillverkaren rekommenderar.

• Arbetsområdet ska hållas rent. Håll barn och kringstående personer på säkert avstånd när verktyget används.

• Arbetsområdet ska hållas väl upplyst.

• Nyckel eller liknande som sitter kvar på en roterande del på verktyg kan orsaka personskada.

• Använd inte däckfyllningsmunstycken vid renblåsning.

• Allvarlig personskada kan uppstå om ett tryckluftsdrivet verktyg startas av misstag vid underhåll eller verktygsbyte.

• Koppla alltid bort luftslangen före smörjning och före montering av verktyg och/eller tillbehör.

• Bär aldrig verktyget vid slangen.

• Undvik oavsiktlig start. Bär inte verktyg med fingret mot avtryckaren när verktyget är anslutet till tryckluftsförsörjning.

• Reparation får endast utföras av behörig servicerepresentant.

• Tryckluftsverktyg kan göra att arbetsstycket rör sig vid kontakt, vilket kan medföra personskada.

• Säkra arbetsstycket med klämmor eller liknande, så att det inte kan röra sig.

• Vårdslöshet eller bristande koncentration kan göra att du tappar kontrollen över verktyget, vilket kan medföra personskada.

• Använd aldrig tryckluftsverktyg när du är påverkad av droger, alkohol eller läkemedel.

• Sträck dig inte. Ha hela tiden säkert fotfäste och god balans.

• Håll handtagen rena, torra och fria från olja och fett.

• Var uppmärksam. Var hela tiden försiktig. Tillämpa sunt förnuft. Använd inte verktyg när du är trött.

• Verktyg och tillbehör (till exempel slipskivor, mejslar, hylsor, borr, spikpistoler, häftapparater) av dålig kvalitet, eller som är olämpliga för ändamålet eller skadade, kan sprängas under användning och delar kan slungas iväg och orsaka allvarlig personskada.

• Använd endast verktyg och tillbehör som klarar verktygets märkvarvtal.

• Använd aldrig verktyg som fallit, utsatts för slag eller stöt eller som är skadade.

• Använd bara hylsor som är godkända för slående verktyg tillsammans med slående mutterdragare.

• Belasta inte verktyget för hårt. Låt verktyget göra jobbet.

• Fästelement kan slungas iväg och orsaka allvarlig personskada eller egendomsskada.

• Rikta aldrig verktygets utloppsöppning mot dig själv eller någon annan.

• Tryck aldrig på avtryckaren om inte verktygets kontaktsäkerhetsspärr är tryckt mot arbetsstycket.

• Försök aldrig driva in fästelement i hårda material som stål, betong eller kakel/klinker.

• Driv aldrig in ett fästelement ovanpå ett annat.

• Placera verktygsspetsen noggrant, så att fästelementen drivs in på önskat ställe.SVENSKA

• Bristande underhåll av verktyg och tillbehör kan orsaka funktionsfel som medför allvarlig personskada.

• Underhåll och vårda verktyget.

• Håll skärande verktyg skarpa och rena. Skärande verktyg som underhålls korrekt och har vassa eggar kärvar mindre ofta och är lättare att kontrollera.

• Skadade verktyg kan sprängas under användning.

• Kontrollera att rörliga delar är korrekt justerade och rör sig fritt, att inga delar är felmonterade eller trasiga samt att inga andra faktorer föreligger som kan påverka funktionen. Om verktyget är skadat måste det repareras innan det används igen.

• Använd endast tillbehör som rekommenderas av tillverkaren för det aktuella verktyget.

• Tillbehör som inte är avsedda för det aktuella verktyget medför risk för personskada. TEKNISKA DATA Slipskiva 125 mm Varvtal, obelastad 11 000 varv/min Genomsnittlig luftförbrukning 170 l/min Driftlufttryck 6,2 bar Luftintag 1/4” Luftslang 3/8” innerdiameter Total längd 230 mm Nettovikt 1,671 kg Ljudeffektsnivå, LwA 98 dB(A), K= 3 m/s

Använd alltid hörselskydd! Det deklarerade värdet för vibration och buller, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering. Mätvärdena har fastställts i enlighet med EN ISO 11148-7-2012. VARNING! Den faktiska vibrations- och bullernivån under användning av verktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används samt vilket material som bearbetas. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden). BESKRIVNING

1. Tryckluftsverktyg

10. Rör och anslutning,

12. Rör och anslutning,

HANDHAVANDE Tryckluftsförsörjning

16. Kontrollera att den aktuella kompressorn ger tillräckligt luftflöde.

17. Verktyget ska alltid vara avstängt när det ansluts till tryckluftsförsörjning.

18. Normalt driftlufttryck för verktyget är 6,2 bar. För högt tryck och förorenad luft gör att verktyget slits

orimligt fort och kan dessutom medföra risk för personskada eller egendomsskada.

19. Tappa dagligen av eventuellt vatten från kompressorns luftbehållare och töm luftslangarna på

eventuellt ansamlat kondensvatten. Annars kan vatten från luftslangarna tränga in i verktyget och skada det.

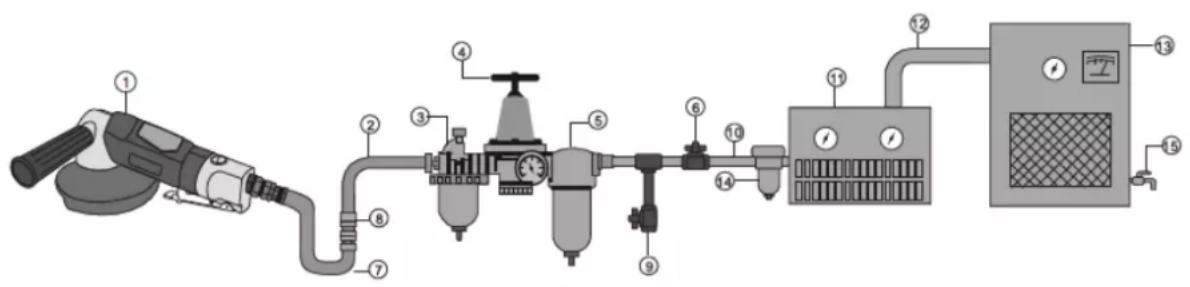

20. Rengör luftinloppsfilterpatronen varje vecka. Schemat nedan visar rekommenderad anslutning.

21. Vid mycket långa slangar (vanligen längre än 8 meter) ska ledningstrycket ökas för att kompensera

tryckfallet. Minsta slanginnerdiameter är 1/4''. Kopplingar ska ha samma innerdiameter. Normalt rekommenderas luftslang med innerdiameter 3/8'' för bästa verktygsfunktion.

22. Använd lämpliga slangar och kopplingar. Vi rekommenderar inte att snabbkopplingar ansluts direkt

till verktyget, eftersom de kan orsaka funktionsfel till följd av vibration. Anslut i stället en slang till verktyget och montera en snabbkoppling mellan luftslangen från kompressorn och den vibrationsdämpande slang som sitter fastmonterad på verktyget.

23. Kontrollera varje slang med avseende på slitage före användning. Kontrollera att alla anslutningar

är korrekt gjorda. Användning

24. Smörj verktyget före användning, enligt anvisningarna i

avsnittet om underhåll och skötsel.

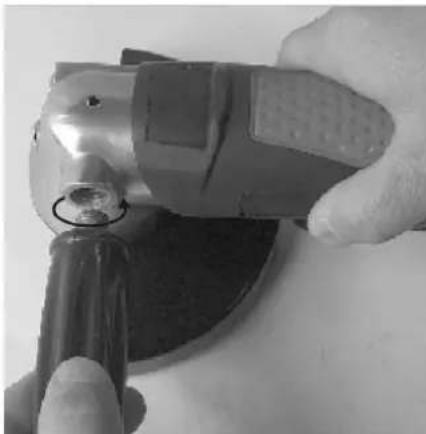

25. Montera handtaget i det gängade hålet på verktyget.

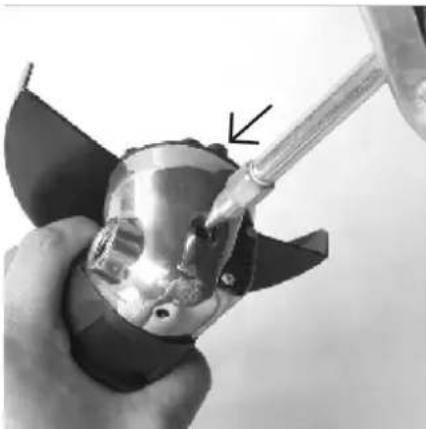

26. Smörj kugghjulen genom att skruva ut skruven med en

skruvmejsel (ingår inte) och applicera fett i skruvhålet med en fettspruta (ingår inte). Kugghjulen ska smörjas varje arbetsdag.SVENSKA

27. Klingskyddet av metall kan vridas till önskat läge. Lossa

skruvarna med en skruvnyckel och flytta skyddet. Sätt tillbaka och dra åt alla fyra skruvarna innan verktyget används.

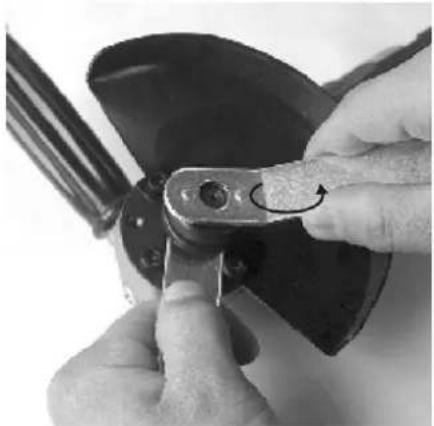

28. Avlägsna flänsmuttern och placera en 5" slipskiva (ingår

inte) på spindeln. Dra fast flänsmuttern på spindeln med skiftnyckeln, medan du håller fast spindeln med den andra skruvnyckeln. OBS! Använd endast skivor som har minst lika högt tillåtet varvtal som verktyget.

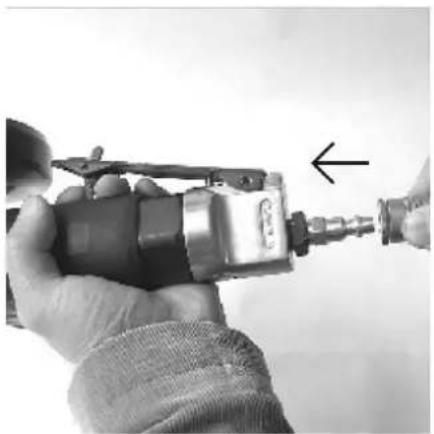

29. Ta bort locket över luftintaget och anslut luftslangen till

verktyget. Sätt lufttrycket till 6,2 bar.

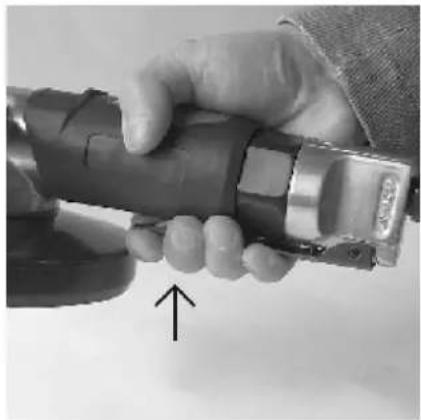

30. För fram avtryckarspärren och tryck in avtryckaren.

Verktygets varvtal ökar ju längre avtryckaren trycks in. Verktyget börjar rotera.

UNDERHÅLL Smörj verktyget med tryckluftsolja (medföljer ej) dagligen eller före varje användning. Tryckluftsolja finns i välsorterade järnaffärer. Olja SAE 10 eller symaskinsolja eller liknande, med fuktabsorbent, korrosionsinhibitorer, metallvätmedel och EP-tillsats kan användas. Använd inte sköljolja. Vid kontinuerlig drift ska verktyget smörjas varje eller varannan timme. Verktyget kan smörjas med ett ledningsmonterat smörjdon eller manuellt. Följ anvisningarna nedan för manuell smörjning.SVENSKA

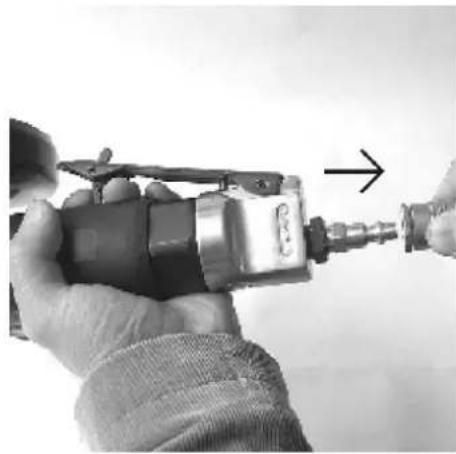

31. Koppla bort tryckluftsförsörjningen.

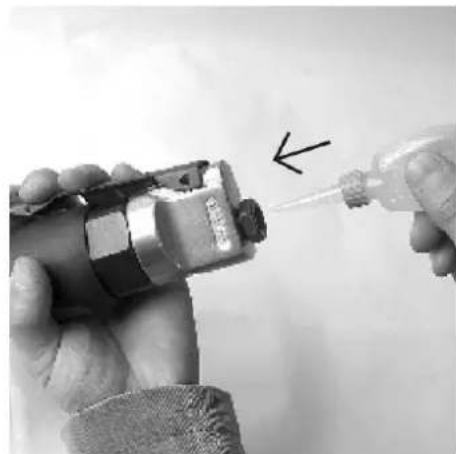

32. Applicera några droppar tryckluftsolja i

verktygets luftintag. Använd inte olja med hög viskositet. Det kan försämra verktygets funktion.

33. Anslut verktyget till tryckluftsförsörjningen. Kör verktyget obelastat några sekunder för att fördela

oljan. Eventuell överskottsolja kan slungas iväg från chucken. Rikta verktyget åt säkert håll.

34. Innan du lägger undan verktyget efter användning kopplar du bort luftslangen och applicerar 4–5

droppar tryckluftsolja i luftintaget. Sätt tillbaka luftslangen och kör verktyget cirka 30 sekunder för att fördela oljan jämnt. Detta gör att verktyget håller längre.

35. Förvara inte verktyget fuktigt. Det kan medföra korrosionsskador på mekanismen. Smörj alltid

verktyget före förvaring.

36. Uttjänt produkt ska lämnas till återvinning enligt gällande regler. Verktyget får inte brännas.SVENSKA

FELSÖKNING Problem Möjlig orsak Åtgärd Verktyget går långsamt eller inte alls.

40. Luftslang läcker.

Vatten kommer ut genom verktygets luftutlopp.

44. Rengör verktyget med tryckluftsolja eller med

45. Smörj verktyget enligt smörjanvisningarna.

46. a. Ställ in regulatorn på verktyget till max.

b. Ställ in regulatorn på kompressorn till högsta tillåtna drifttryck för verktyget (6,2 bar).

47. Dra åt och täta eventuella läckande anslutningar.

Använd tätningstejp.

48. a. Använd slang av korrekt dimension. Lång slang

eller verktyg med stor luftförbrukning kan kräva slanginnerdiameter 1/2'' eller större, beroende på den totala slanglängden. b. Använd inte flera slangar sammankopplade med snabbkopplingar. Det orsakar tryckfall och gör att verktyget fungerar sämre. Koppla samman slangarna direkt.

Tappa ut vattnet från luftbehållaren (se handboken för kompressorn). Smörj verktyget och kör tills inget vatten märks. Smörj verktyget igen och kör 1–2 sekunder. Onormala vibrationer och/eller värme i verktyget. Felaktig smörjning. Följ smörjningsanvisningarna. OBS! Kontakta återförsäljaren vid problem som inte behandlas i detta felsökningsschema.NORSK
