GEBRUIKSAANWIJZING 014168 Meec Tools

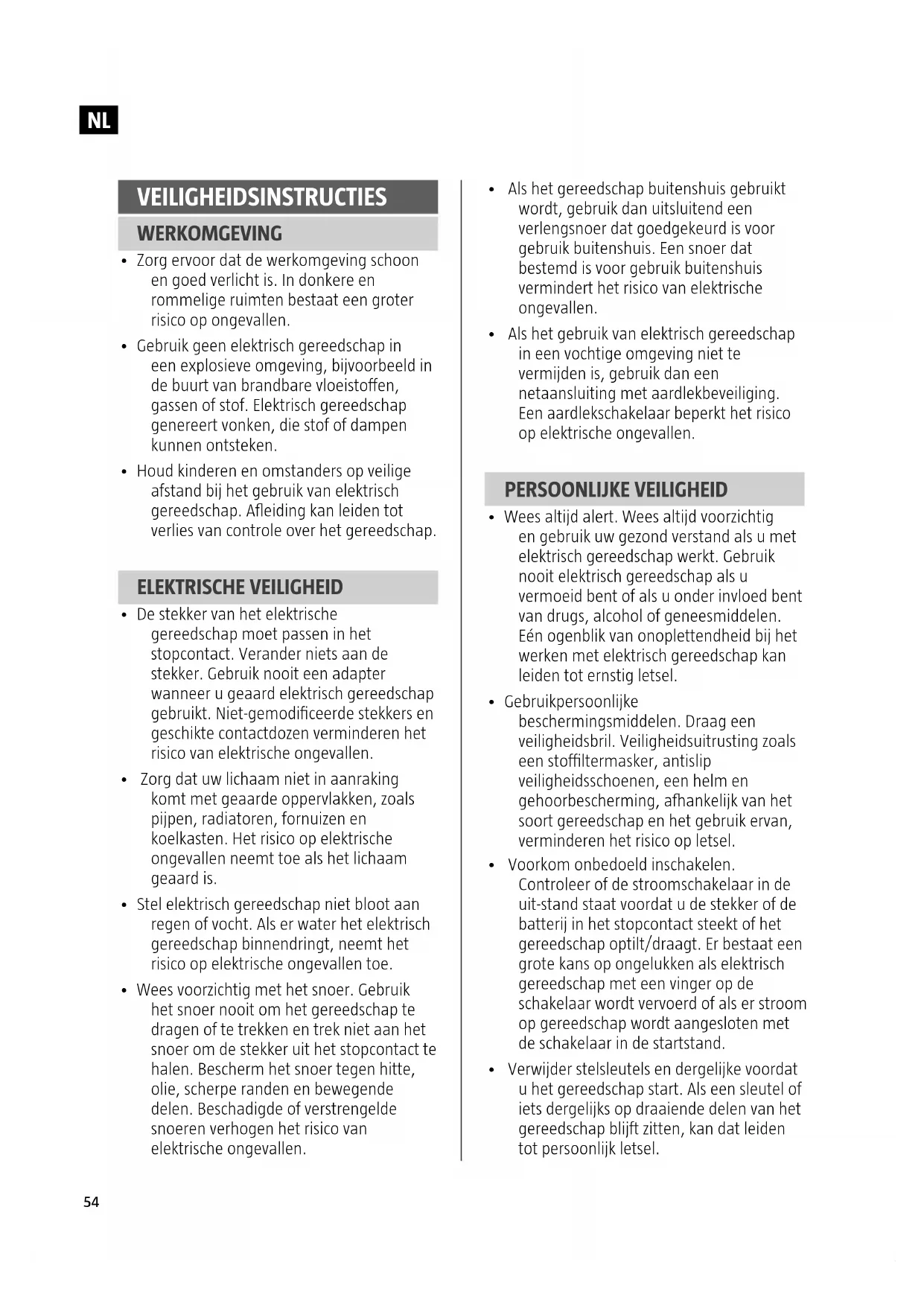

• Als het gereedschap buitenshuis gebruikt wordt, gebruik dan uitsluitend een verlengsnoer dat goedgekeurd is voor gebruik buitenshuis. Een snoer dat bestemd is voor gebruik buitenshuis vermindert het risico van elektrische ongevallen.

• Als het gebruik van elektrisch gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een netaansluiting met aardlekbeveiliging. Een aardlekschakelaar beperkt het risico op elektrische ongevallen. PERSOONLIJKE VEILIGHEID

• Wees altijd alert. Wees altijd voorzichtig en gebruik uw gezond verstand als u met elektrisch gereedschap werkt. Gebruik nooit elektrisch gereedschap als u vermoeid bent of als u onder invloed bent van drugs, alcohol of geneesmiddelen. Eén ogenblik van onoplettendheid bij het werken met elektrisch gereedschap kan leiden tot ernstig letsel.

• Gebruik persoonlijke beschermingsmiddelen. Draag een veiligheidsbril. Veiligheidsuitrusting zoals een stoltermasker, antislip veiligheidsschoenen, een helm en gehoorbescherming, aankelijk van het soort gereedschap en het gebruik ervan, verminderen het risico op letsel.

• Voorkom onbedoeld inschakelen. Controleer of de stroomschakelaar in de uit-stand staat voordat u de stekker of de batterij in het stopcontact steekt of het gereedschap optilt/draagt. Er bestaat een grote kans op ongelukken als elektrisch gereedschap met een vinger op de schakelaar wordt vervoerd of als er stroom op gereedschap wordt aangesloten met de schakelaar in de startstand.

• Verwijder stelsleutels en dergelijke voordat u het gereedschap start. Als een sleutel of iets dergelijks op draaiende delen van het gereedschap blijft zitten, kan dat leiden tot persoonlijk letsel. VEILIGHEIDSINSTRUCTIES WERKOMGEVING

• Zorg ervoor dat de werkomgeving schoon en goed verlicht is. In donkere en rommelige ruimten bestaat een groter risico op ongevallen.

• Gebruik geen elektrisch gereedschap in een explosieve omgeving, bijvoorbeeld in de buurt van brandbare vloeistoen, gassen of stof. Elektrisch gereedschap genereert vonken, die stof of dampen kunnen ontsteken.

• Houd kinderen en omstanders op veilige afstand bij het gebruik van elektrisch gereedschap. Aeiding kan leiden tot verlies van controle over het gereedschap. ELEKTRISCHE VEILIGHEID

• De stekker van het elektrische gereedschap moet passen in het stopcontact. Verander niets aan de stekker. Gebruik nooit een adapter wanneer u geaard elektrisch gereedschap gebruikt. Niet-gemodiceerde stekkers en geschikte contactdozen verminderen het risico van elektrische ongevallen.

• Zorg dat uw lichaam niet in aanraking komt met geaarde oppervlakken, zoals pijpen, radiatoren, fornuizen en koelkasten. Het risico op elektrische ongevallen neemt toe als het lichaam geaard is.

• Stel elektrisch gereedschap niet bloot aan regen of vocht. Als er water het elektrisch gereedschap binnendringt, neemt het risico op elektrische ongevallen toe.

• Wees voorzichtig met het snoer. Gebruik het snoer nooit om het gereedschap te dragen of te trekken en trek niet aan het snoer om de stekker uit het stopcontact te halen. Bescherm het snoer tegen hitte, olie, scherpe randen en bewegende delen. Beschadigde of verstrengelde snoeren verhogen het risico van elektrische ongevallen.NL

• Onderhoud het elektrisch gereedschap. Controleer of alle bewegende delen correct zijn afgesteld en vrij kunnen bewegen, en of er geen verkeerd gemonteerde of beschadigde onderdelen zijn bevestigd. Controleer ook op andere factoren die van invloed kunnen zijn op de werking van het gereedschap. Als het elektrische gereedschap beschadigd is, moet het gerepareerd worden voordat het weer gebruikt kan worden. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

• Houd snijgereedschap scherp en schoon. Snijgereedschap dat op de juiste wijze wordt onderhouden en scherpe snijvlakken heeft, loopt minder snel vast en is gemakkelijker onder controle te houden.

• Gebruik elektrisch gereedschap, accessoires, bits enz. in overeenstemming met deze instructies, met inachtneming van de heersende werkomstandigheden en de uit te voeren taak. Het kan gevaarlijk zijn om elektrisch gereedschap te gebruiken voor andere doeleinden dan waarvoor het bedoeld is.

• Houd handgrepen en greepoppervlakken schoon, droog en vrij van olie en vet. Gladde handvatten en greepoppervlakken maken het moeilijk om het gereedschap vast te houden. SERVICE

• Het elektrische gereedschap mag uitsluitend onderhouden worden door gekwaliceerd personeel die identieke reserveonderdelen gebruiken. Zo weet u zeker dat het elektrische gereedschap veilig blijft. AANVULLENDE VEILIGHEIDSINSTRUCTIES

• Richt het mondstuk nooit op mensen of dieren en laat de spuitnevel nooit in contact komen met de huid.

• Probeer niet te ver te reiken. Zorg ervoor dat u steeds stevig staat en goed in evenwicht bent. Zo heeft u betere controle over het elektrische gereedschap in onverwachte situaties.

• Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen weg van bewegende delen. Loszittende kleding, sieraden en lang haar kunnen vast komen te zitten in bewegende delen.

• Als er hulpstukken aanwezig zijn voor het afzuigen en opvangen van stof, moeten deze op de juiste wijze worden aangesloten en gebruikt. Dergelijke voorzieningen kunnen het risico van door stof veroorzaakte problemen verminderen.

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor het geplande werk. Het werktuig werkt beter en veiliger met de belasting waarvoor het ontworpen is.

• Gebruik het gereedschap niet als het niet met de schakelaar aan en uit kan worden gezet. Elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.

• Verwijder de stekker uit het stopcontact en/of haal de batterij eruit voordat u aanpassingen doet, accessoires vervangt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap onbedoeld wordt ingeschakeld.

• Elektrisch gereedschap dat niet wordt gebruikt, moet buiten het bereik van kinderen worden opgeborgen. Laat nooit kinderen of personen die niet bekend zijn met het elektrische gereedschap of deze instructies niet hebben gelezen, gebruikmaken van het gereedschap. Elektrisch gereedschap is gevaarlijk als het door onervaren mensen wordt gebruikt.NL

Lees de gebruiksaanwijzing. Goedgekeurd volgens de geldende EU-richtlijnen/ verordeningen. Dit product behoort tot elektrische veiligheidsklasseII. Dit betekent dat het is uitgerust met uitgebreide of dubbele isolatie. Draag een gehoorscherming. Draag een adembescherming. Afvoeren als elektrisch afval. TECHNISCHE GEGEVENS Nominale spanning 230 V

50 Hz Nominaal ingangsvermogen 800 W Elektrische veiligheidsklasse II Max. viscositeit 100 DIN-s Volume van reservoir 800 ml Gewicht 2 Kg Slanglengte 1,8 ml Geluidsdrukniveau LpA 84 dB(A) K = 3 dB(A) Geluidsvermogensniveau, LwA 95 dB(A) K = 3 dB(A) Trillingen < 2,5 m/s² Draag altijd gehoorbescherming! De opgegeven waarden voor trillingen en geluid, die gemeten zijn met een gestandaardiseerde testmethode, kunnen

• Het product mag niet worden gebruikt voor het spuiten van materialen met een vlampunt lager dan 21 °C.

• Zorg voor een goede ventilatie tijdens het spuiten.

• Het mondstukscherm moet tijdens gebruik altijd zijn gemonteerd.

• Gebruik het product niet in een ontvlambare of explosieve omgeving.

• Lees en volg alle informatie op de verpakking van het te spuiten materiaal.

• Spuit nooit met materiaal waarvan u niet bekend bent met de eigenschappen.

• Gebruik een veiligheidsbril of gezichtsscherm.

• Draag altijd adembescherming.

• Draag gehoorbescherming als het geluidsdrukniveau hoger is dan 85 dB(A).

• Houd product, materiaalreservoir en mondstukken schoon. Niet reinigen met middelen met een vlampunt lager dan 21°C. Controleer het snoer regelmatig. Als het snoer of de stekker beschadigd is, moet deze worden vervangen door een erkende servicevertegenwoordiger of ander gekwaliceerd personeel om risico's te vermijden.

• Spuit nooit in de buurt van open vuur of een andere ontstekingsbron.

• Volg voor verdunning de instructies van de fabrikant van het materiaal.

• Trek de stekker uit het stopcontact voor het reinigen en voor het bijvullen van het materiaalreservoir.

• Laat het product niet gedurende langere tijd met uitgeschakeld debiet werken. SYMBOLEN De onderstaande symbolen kunnen van belang zijn voor de manier waarop u het elektrische gereedschap moet gebruiken. Zorg ervoor dat u de symbolen en de betekenis ervan begrijpt.NL

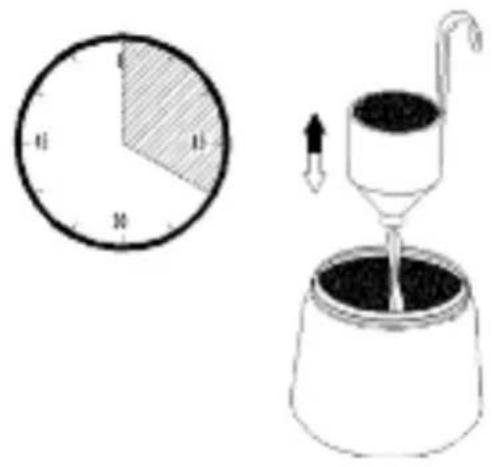

AANWENDING VERDUNNING Voorafgaand aan het spuiten moet het materiaal mogelijk worden verdund met een geschikt oplosmiddel. Volg de instructies van de fabrikant. Verdun het materiaal nooit meer dan de fabrikant aanbeveelt. LET OP! Het te spuiten materiaal moet voor gebruik altijd worden gelterd om eventuele verontreinigingen te verwijderen die het product kunnen verstoppen. Verontreinigingen in het te spuiten materiaal tasten de functie van het product en de afwerking van het gespoten oppervlak aan. AFB. 2 Materiaal Uitlooptijd (s) Emailverf 25-45 Grondverf op oliebasis 30-50 Vernis 20-55 Lak/schuurlak 25-40 Oliebeits Afdichtingslak Polyurethaan Geen verdunning Het vlampunt van het materiaal moet minimaal 21 °C zijn. Meet hoeveel seconden het duurt voordat het materiaal is uitgelopen (uitlooptijd). LET OP! Roer het te spuiten materiaal voor het meten goed door en giet het in het testreservoir. worden gebruikt om verschillende werktuigen met elkaar te vergelijken en een voorlopige inschatting te maken van de blootstelling aan trillingen en geluid. De meetwaarden zijn bepaald in overeenstemming met EN60745-1:2009. WAARSCHUWING! Het werkelijke trillings- en geluidsniveau bij het gebruik van het gereedschap kan afwijken van de maximale waarde, aankelijk van hoe het gereedschap wordt gebruikt en van het materiaal. Bepaal daarom de veiligheidsmaatregelen die nodig zijn om de gebruiker te beschermen op basis van een schatting van de blootstelling in reële bedrijfsomstandigheden (waarbij rekening wordt gehouden met alle onderdelen van de werkcyclus, zoals het tijdstip waarop het gereedschap wordt uitgeschakeld en wanneer het inactief is, naast de opstarttijd). BESCHRIJVING ONDERDELEN

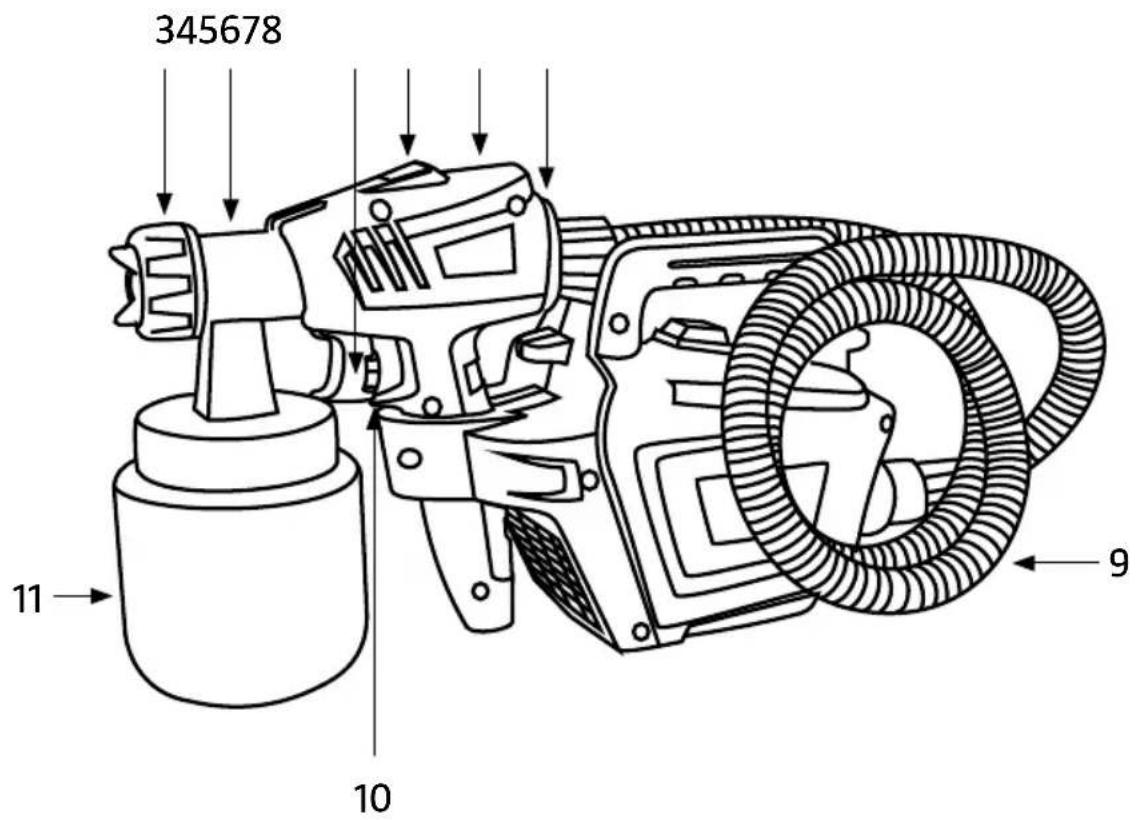

4. Voorste deel van het spuitpistool

7. Achterste deel van het spuitpistool

10. Instelhendel voor materiaalstroom

SPUITINSTELLINGEN Er zijn drie verschillende spuitinstellingen voor verschillende toepassingen.

• C = verticale, smalle straal De verschillende spuitpatronen zijn op het voorste deel van het spuitpistool gemarkeerd. Draai zo dat de pijl voor het gewenste spuitpatroon zich in het midden van het uitstekende deel aan de voorkant bevindt. AFB. 5 SPUITPATROON INSTELLEN Draai de borgring (1) iets los, draai het luchtmondstuk (2) naar de markering voor het gewenste spuitpatroon. AFB. 6 WAARSCHUWING! Gevaar voor persoonlijk letsel. Raak de trekker nooit aan tijdens het aanpassen van de luchtstroominstelling.

INSTELLEN VAN MATERIAALSTROOM

Stel de materiaalstroom in met de knop op de handgreepvergrendeling op het spuitpistool. - naar beneden = kleinere materiaalstroom + naar boven = grotere materiaalstroom AFB. 7 SPUITTECHNIEK

• Het te verven oppervlak moet vrij zijn van stof, vuil en vet.

• Plak oppervlakken die niet moeten worden geverfd af.

• Plak schroefdraden en dergelijke op het te schilderen object af.

VLOEISTOFFEN DIE KUNNEN

WORDEN GESPOTEN Verven op water- en oplosmiddelbasis, lak, grondverf, 2-componenten lak, blanke lak, autolak, oppervlaktelak en houtverduurzamingsmiddel.

VLOEISTOFFEN DIE NIET KUNNEN

WORDEN GESPOTEN Emulsieverven, zure of basische verven. Materiaal met een vlampunt lager dan 21 °C. VOORBEREIDING Controleer of de netspanning overeenkomt met de nominale spanning op het typeplaatje.

aansluitingen op het product en op het spuitpistool en draai om te vergrendelen. AFB. 3

2. Schroef het reservoir van het spuitpistool.

Stel de inlaatslang af. Bij het spuiten moet het reservoir bijna volledig worden geleegd. – Bij neerwaarts spuiten moet de aanzuigslang naar voren gericht zijn (A). – Bij opwaarts spuiten moet de aanzuigslang naar achteren gericht zijn (B). AFB. 4

3. Giet het voorbereide materiaal in het

reservoir en schroef het reservoir stevig op het spuitpistool.

4. Plaats de compressorunit alleen op een

vlakke, schone ondergrond, anders kan deze stof en dergelijke aanzuigen.

5. Pas de materiaalstroom op het

5. Start het product en spuit het oplosmiddel

in een reservoir of doek.

6. Herhaal totdat er alleen zuiver

oplosmiddel uitkomt.

7. Schakel het product uit.

8. Leeg het reservoir volledig. Zorg

ervoor dat de afdichting schoon en onbeschadigdis.

9. Druk de vergrendeling in, trek de voorkant

van het spuitpistool eraf en reinig het zorgvuldig. Druk op de knop en trek naar buiten AFB. 9

10. Reinig de buitenkant van het spuitpistool

en het reservoir met een doek bevochtigd met oplosmiddel of water.

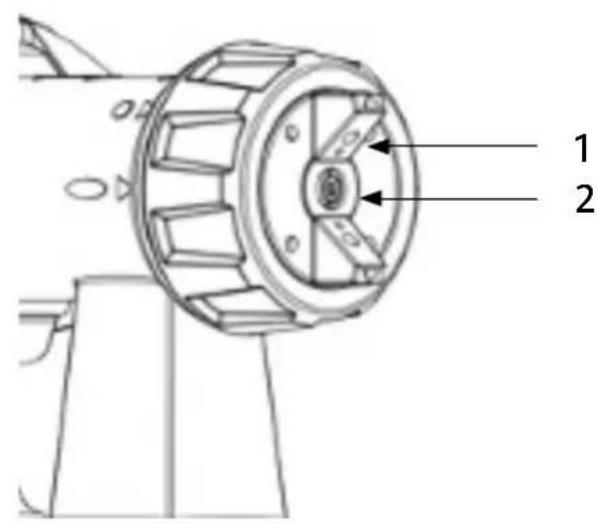

11. Draai de borgring los en verwijder het

luchtmondstuk en het mondstuk. Reinig met oplosmiddel en een borstel. BELANGRIJK! Reinig het mondstuk en luchtgaten op het spuitpistool nooit met scherpe metalen voorwerpen. LUCHTFILTER VERVANGEN Vervang het luchtlter indien nodig. Maak de kap op de compressorunit los en plaats het nieuwe luchtlter in de kap. Duw de kap terug op zijn plaats. AFB. 10 WAARSCHUWING! Gebruik het product nooit zonder luchtlter – kans op materiële schade tijdens het aanpassen van de luchtstroominstelling.

• Gebruik een stuk karton of iets dergelijks om uit te proberen. Begin met spuiten buiten het te schilderen gebied en vermijd onderbrekingen binnen dit gebied. – Goed (A). Houd het spuitpistool op een gelijkmatige afstand (10-30 cm) van het te spuiten object. – Fout (B). Oneen materiaallaag of overmatige beneveling. AFB. 8

• Beweeg het spuitpistool met gelijkmatige bewegingen voor een gelijkmatige oppervlaktekwaliteit.

• Reinig het mondstuk en het luchtmondstuk met een geschikt oplosmiddel indien ze verstopt zijn. KORTE PAUZE

• Schakel het product uit.

• Plaats het spuitpistool in de houder op de compressorunit ONDERHOUD

UITSCHAKELEN EN REINIGING

Goed onderhoud en regelmatige reiniging zijn een voorwaarde voor een probleemloze werking van het product. De garantie is niet van toepassing op problemen die ontstaan als gevolg van onvoldoende reiniging.

1. Schakel het product uit. Druk de

handgreepvergrendeling in zodat het materiaal in het spuitpistool terugstroomt naar het reservoir.

2. Schroef het reservoir los en giet het

resterende materiaal terug in het originele reservoir.

3. Reinig het reservoir en de aanzuigslang

4. Giet oplosmiddel of water in het reservoir

en plaats deze terug op het spuitpistool. Gebruik geen oplosmiddel met een vlampunt lager dan 21 °C.NL

PROBLEEMOPLOSSING Probleem Oorzaak Oplossing Er komt geen materiaal door het mondstuk. Het mondstuk is verstopt. De aanzuigslang is verstopt. Er is een te kleine materiaalstroom ingesteld. De aanzuigslang is losgeraakt. De druk in het reservoir is te laag. De productvloeistof is te stroperig. Reinig. Reinig. Stel een grotere materiaalstroom in. Zet de slang vast. Schroef het reservoir stevig vast. Verdun het materiaal. Er druppelt materiaal uit het mondstuk. Het mondstuk zit los. Het mondstuk is versleten. Er zit opgehoopt materiaal bij het luchtmondstuk, het mondstuk of de verfnaald. Draai vast. Vervang het mondstuk. Reinig. Het materiaal wordt niet goed vermalen. De productvloeistof is te stroperig. Er is een te grote materiaalstroom ingesteld. Het mondstuk is verstopt. Het luchtlter is sterk vervuild. De druk in het reservoir is te laag. Verdun het materiaal. Stel een kleinere materiaalstroom in (-). Reinig. Vervang. Schroef het reservoir stevig vast.
