BEDIENUNGSANLEITUNG 014168 Meec Tools

• Wird das Werkzeug im Freien verwendet, dürfen nur Verlängerungskabel verwendet werden, die für die Verwendung im Freien zugelassen sind. Kabel für die Verwendung im Freien reduzieren die Gefahr eines Stromschlags.

• Muss das Elektrowerkzeug in einer feuchten Umgebung verwendet werden, muss der Netzanschluss mit einem Fehlerstrom-Schutzschalter gesichert sein. Fehlerstrom-Schutzschalter reduzieren die Gefahr eines Stromschlags.

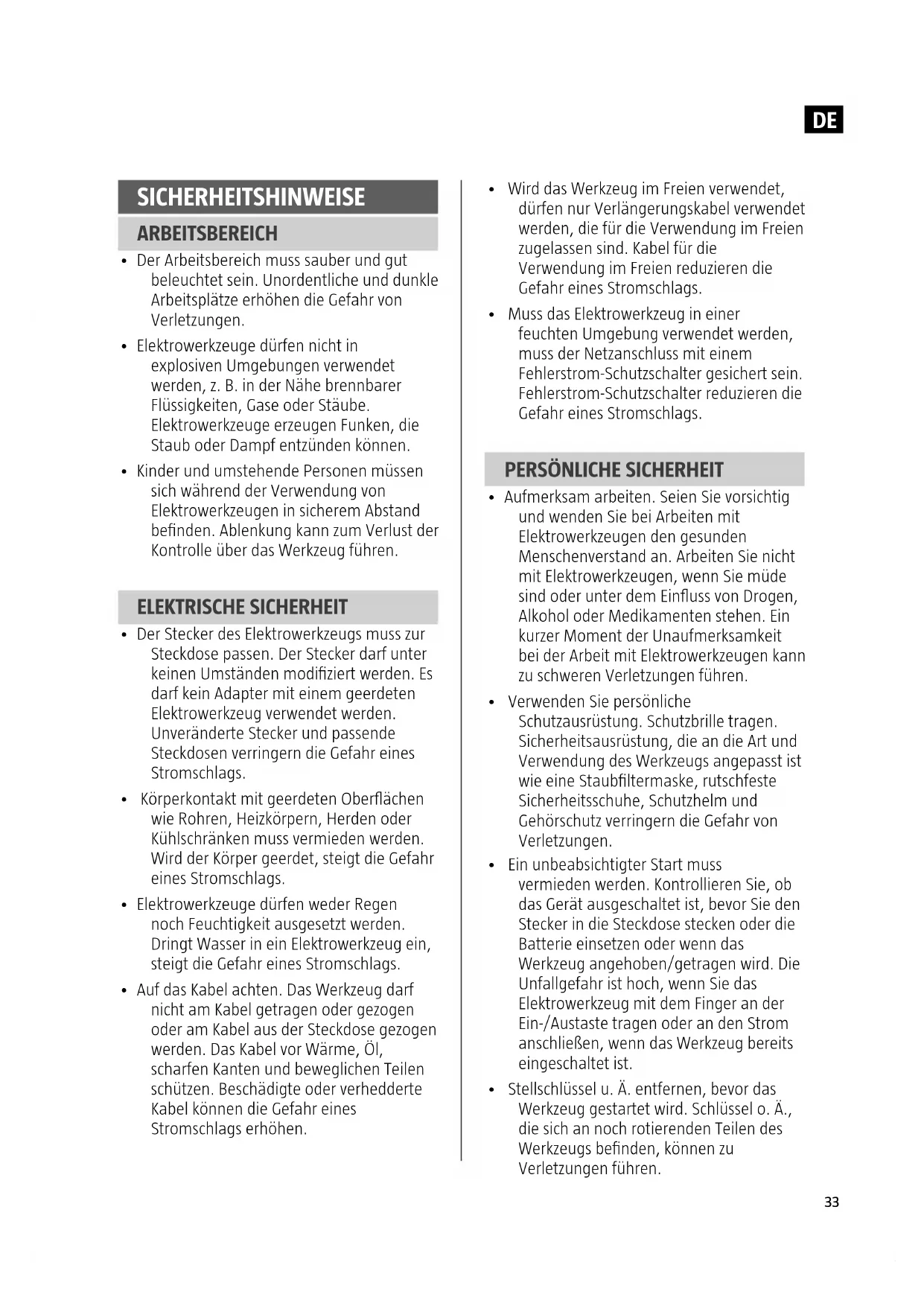

PERSÖNLICHE SICHERHEIT

• Aufmerksam arbeiten. Seien Sie vorsichtig und wenden Sie bei Arbeiten mit Elektrowerkzeugen den gesunden Menschenverstand an. Arbeiten Sie nicht mit Elektrowerkzeugen, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein kurzer Moment der Unaufmerksamkeit bei der Arbeit mit Elektrowerkzeugen kann zu schweren Verletzungen führen.

• Verwenden Sie persönliche Schutzausrüstung. Schutzbrille tragen. Sicherheitsausrüstung, die an die Art und Verwendung des Werkzeugs angepasst ist wie eine Staubltermaske, rutschfeste Sicherheitsschuhe, Schutzhelm und Gehörschutz verringern die Gefahr von Verletzungen.

• Ein unbeabsichtigter Start muss vermieden werden. Kontrollieren Sie, ob das Gerät ausgeschaltet ist, bevor Sie den Stecker in die Steckdose stecken oder die Batterie einsetzen oder wenn das Werkzeug angehoben/getragen wird. Die Unfallgefahr ist hoch, wenn Sie das Elektrowerkzeug mit dem Finger an der Ein-/Austaste tragen oder an den Strom anschließen, wenn das Werkzeug bereits eingeschaltet ist.

• Stellschlüssel u.Ä. entfernen, bevor das Werkzeug gestartet wird. Schlüssel o.Ä., die sich an noch rotierenden Teilen des Werkzeugs benden, können zu Verletzungen führen. SICHERHEITSHINWEISE ARBEITSBEREICH

• Der Arbeitsbereich muss sauber und gut beleuchtet sein. Unordentliche und dunkle Arbeitsplätze erhöhen die Gefahr von Verletzungen.

• Elektrowerkzeuge dürfen nicht in explosiven Umgebungen verwendet werden, z.B. in der Nähe brennbarer Flüssigkeiten, Gase oder Stäube. Elektrowerkzeuge erzeugen Funken, die Staub oder Dampf entzünden können.

• Kinder und umstehende Personen müssen sich während der Verwendung von Elektrowerkzeugen in sicherem Abstand benden. Ablenkung kann zum Verlust der Kontrolle über das Werkzeug führen. ELEKTRISCHE SICHERHEIT

• Der Stecker des Elektrowerkzeugs muss zur Steckdose passen. Der Stecker darf unter keinen Umständen modiziert werden. Es darf kein Adapter mit einem geerdeten Elektrowerkzeug verwendet werden. Unveränderte Stecker und passende Steckdosen verringern die Gefahr eines Stromschlags.

• Körperkontakt mit geerdeten Oberächen wie Rohren, Heizkörpern, Herden oder Kühlschränken muss vermieden werden. Wird der Körper geerdet, steigt die Gefahr eines Stromschlags.

• Elektrowerkzeuge dürfen weder Regen noch Feuchtigkeit ausgesetzt werden. Dringt Wasser in ein Elektrowerkzeug ein, steigt die Gefahr eines Stromschlags.

• Auf das Kabel achten. Das Werkzeug darf nicht am Kabel getragen oder gezogen oder am Kabel aus der Steckdose gezogen werden. Das Kabel vor Wärme, Öl, scharfen Kanten und beweglichen Teilen schützen. Beschädigte oder verhedderte Kabel können die Gefahr eines Stromschlags erhöhen.DE

• Elektrowerkzeuge müssen gepegt werden. Überprüfen, ob bewegliche Teile korrekt eingestellt sind und sich frei bewegen können, dass keine Teile falsch montiert oder kaputt sind und dass die Funktion nicht beeinträchtigt ist. Ist das Elektrowerkzeug beschädigt, muss es vor der nächsten Verwendung repariert werden. Viele Unfälle sind auf mangelhaft gepegte Elektrowerkzeuge zurückzuführen.

• Schneidewerkzeuge müssen scharf und sauber gehalten werden. Korrekt gepegte Schneidewerkzeuge mit scharfen Schneiden klemmen weniger und sind leichter zu kontrollieren.

• Elektrowerkzeuge, Zubehör, Bits usw. müssen gemäß diesen Anweisungen und unter Beachtung der vorherrschenden Arbeitsverhältnisse und der zu erledigenden Aufgabe verwendet werden. Die Verwendung von Elektrowerkzeugen für andere Zwecke als die beabsichtigten kann gefährlich sein.

• Grie und Griächen müssen sauber, trocken und öl- und fettfrei sein. Durch rutschige Grie und Griächen ist das Werkzeug schwierig zu halten. WARTUNG

• Das Elektrowerkzeug darf nur von qualiziertem Personal gewartet werden, das gleichwertige Ersatzteile verwendet. Dies gewährleistet die Sicherheit des Elektrowerkzeugs. ZUSÄTZLICHE SICHERHEITSHINWEISE

• Die Düse nie auf Menschen oder Tiere richten und den Sprühnebel nie mit der Haut in Berührung kommen lassen.

• Das Produkt darf nicht zum Besprühen von Materialien mit einem Flammpunkt unter 21°C verwendet werden.

• Während des Sprühvorgangs für eine gute Belüftung sorgen.

• Bei der Arbeit nicht zu stark strecken. Sorgen Sie immer für einen festen Stand und gutes Gleichgewicht. Damit haben Sie in unerwarteten Situationen mehr Kontrolle über das Elektrowerkzeug.

• Geeignete Kleidung tragen. Keine lockere Kleidung oder Schmuck tragen. Haare, Kleidung und Handschuhe dürfen nicht in die Nähe beweglicher Teile kommen. Weite Kleidung, Schmuck und langes Haar können sich in beweglichen Teilen verfangen.

• Geräte zum Absaugen und Sammeln von Staub müssen, soweit vorhanden, korrekt angeschlossen und verwendet werden. Diese Geräte können Probleme im Zusammenhang mit Staub verringern.

VERWENDUNG UND PFLEGE VON

• Das Elektrowerkzeug nicht überlasten. Ein für die beabsichtigten Arbeiten geeignetes Elektrowerkzeug verwenden. Das Werkzeug funktioniert besser und sicherer mit der vorgesehenen Belastung.

• Das Werkzeug nicht verwenden, wenn es sich nicht am Schalter ein- oder ausschalten lässt. Elektrowerkzeuge, die nicht mit dem Schalter bedient werden können, sind gefährlich und müssen repariert werden.

• Ziehen Sie das Kabel bzw. entfernen Sie die Batterie, bevor Anpassungen durchgeführt, Zubehör ausgetauscht oder das Elektrowerkzeug weggelegt wird. Diese vorbeugenden Sicherheitsmaßnahmen verringern die Gefahr, dass sich das Elektrowerkzeug unbeabsichtigt einschaltet.

• Nicht verwendete Elektrowerkzeuge müssen außerhalb der Reichweite von Kindern auewahrt werden. Kinder oder Personen, die das Elektrowerkzeug nicht kennen oder diese Anweisungen nicht gelesen haben, dürfen das Elektrowerkzeug nicht verwenden. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen verwendet werden.DE

Zulassung gemäß der geltenden EU-Verordnung. Dieses Produkt verfügt über die Schutzklasse II. Das heißt, es besteht ein Schutz durch doppelte oder verstärkte Isolierung. Gehörschutz tragen. Atemschutz tragen. Muss als Elektronikabfall entsorgt werden. TECHNISCHE DATEN Nennspannung 230V

50Hz Eingangsnennleistung 800W Schutzklasse II Max. Viskosität 100 DIN-s Behältervolumen 800 ml Gewicht 2 Kg Schlauchlänge 1,8 ml Schalldruckpegel, LpA 84 dB(A) K = 3 dB(A) Schallleistungspegel, LwA 95 dB(A) K = 3 dB(A) Schwingungen < 2,5 m/s² Stets einen Gehörschutz tragen! Die angegebenen Werte für Vibrationen und Lärm wurden in normierten Versuchen gemessen und können zum Vergleich verschiedener Werkzeuge und zu einer vorläugen Einschätzung der Belastung herangezogen werden. Die Messwerte wurden gemäß EN60745-1:2009 ermittelt.

• Die Düsenblende sollte während des Gebrauchs stets montiert sein.

• Das Produkt nicht in einer brennbaren oder explosionsgefährdeten Umgebung verwenden.

• Alle Informationen auf dem Spritzmaterialbehälter beachten.

• Niemals Material mit unbekannten Eigenschaften sprühen.

• Schutzbrille oder Gesichtsvisier tragen.

• Stets einen Atemschutz verwenden.

• Wenn der Schalldruckpegel 85 dB(A) überschreitet, einen Gehörschutz tragen.

• Produkt, Materialbehälter und Düsen sauber halten. Nicht mit einem Reinigungsmittel mit einem Flammpunkt unter 21 °C reinigen. Das Kabel regelmäßig überprüfen. Ist das Kabel oder der Stecker beschädigt, muss das entsprechende Teil zur Gefahrvermeidung von einem zugelassenen Servicevertreter oder einer anderen qualizierten Person ausgetauscht werden.

• Nie in der Nähe einer oenen Flamme oder einer anderen Zündquelle sprühen.

• Die Anweisungen des Materialherstellers hinsichtlich der Verdünnung beachten.

• Den Stecker vor der Reinigung und vor dem Befüllen des Materialbehälters abziehen.

• Das Produkt nicht über einen längeren Zeitraum mit abgeschaltetem Fluss betreiben. SYMBOLE Die nachfolgenden Symbole sind für die ordnungsgemäße Verwendung des Elektrowerkzeugs wichtig. Vergewissern Sie sich, dass Sie die Symbole und deren Bedeutung verstehen. Die Bedienungsanleitung lesen.DE

ACHTUNG! Das Sprühmaterial sollte vor Gebrauch stets gesiebt werden, um Verunreinigungen zu entfernen, die das Produkt blockieren können. Verunreinigungen im Spritzmaterial beeinträchtigen die Funktion des Produkts und das Finish der gespritzten Oberäche. ABB. 2 Materialien Austrittsdauer (s) Emaillefarbe 25-45 Ölbasierte Grundfarbe 30-50 Lackfarbe 20-55 Lack/Schleiack 25-40 Oljebets Dichtungslack Polyuretan Keine Verdünnung Der Flammpunkt des Materials muss mindestens 21°C betragen. Messen, wie viele Sekunden es dauert, bis das Material austritt (Austrittsdauer). ACHTUNG! Das Sprühmaterial vor der Messung gründlich umrühren und in den Testbehälter gießen.

FLÜSSIGKEITEN, DIE GESPRÜHT

Wasser- und lösemittelhaltige Farben, Lacke, Grundierungen, 2-Komponenten-Farben, Klarlacke, Fahrzeuglacke, Oberächenlacke und Holzbehandlungsmittel.

FLÜSSIGKEITEN, DIE NICHT

GESPRÜHT WERDEN KÖNNEN

Emulsionsfarben, saure oder basische Farben. Material mit einem Flammpunkt unter 21°C. WARNUNG! Die tatsächliche Vibrations- und Geräuschbelastung beim Gebrauch des Werkzeugs kann je nach Verwendungsweise und dem zu bearbeitenden Material vom angegebenen Gesamtwert abweichen. Sicherheitsmaßnahmen zum Schutz des Benutzers müssen daher auf Grundlage einer Einschätzung der Bedingungen während der tatsächlichen Verwendung ergrien werden (dies beinhaltet unter anderem den gesamten Arbeitszyklus, also neben der Einschaltzeit auch Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlauf läuft). BESCHREIBUNG TEILE

4. Vorderer Teil der Sprühpistole

7. Hinterer Teil der Sprühpistole

8. Luftlterabdeckung

10. Hebel zur Einstellung des

ABB. 1 BEDIENUNG VERDÜNNUNG Vor dem Sprühen muss das Material möglicherweise mit dem entsprechenden Lösungsmittel verdünnt werden. Die Herstelleranweisungen befolgen. Das Material nie stärker verdünnen als der Hersteller empehlt.DE

EINSTELLUNG DES SPRÜHMUSTERS

Lösen Sie den Sicherungsring (1) leicht lösen, die Luftdüse (2) zur Markierung für das gewünschte Sprühbild drehen. ABB. 6 WARNUNG! Verletzungsgefahr. Während der Anpassung der Luftstromeinstellung nie den Abdrücker betätigen. EINSTELLUNG DES MATERIALDURCHSATZES Den Materialdurchsatz mit dem Knopf an der Abdrückersperre der Sprühpistole einstellen. - nach unten = geringerer Materialdurchsatz + nach oben = größerer Materialdurchsatz ABB. 7 SPRÜHTECHNIK

• Die zu lackierende Oberäche sollte frei von Staub, Schmutz und Fett sein.

• Oberächen, die nicht lackiert werden sollen, abkleben.

• Gewinde o.Ä. am zu lackierenden Objekt abkleben.

• Mit Pappe o.Ä. probieren. Mit dem Sprühen außerhalb des zu streichenden Bereichs beginnen und Unterbrechungen in diesem Bereich vermeiden. – Richtig (A). Die Sprühpistole in einem gleichmäßigen Abstand (10-30 cm) vom zu besprühenden Objekt halten. – Falsch (B). Ungleichmäßige Materialschicht oder übermäßige Nebelbildung. ABB. 8 VORBEREITUNGEN Vergewissern Sie sich, dass die Netzspannung der Nennspannung auf dem Typenschild entspricht.

ANBRINGEN DES LUFTSCHLAUCHS

1. Die Luftschlauchkupplungsstücke in

die Anschlüsse am Produkt und an der Spritzpistole einführen und zum Arretieren drehen. ABB. 3

2. Den Behälter von der Sprühpistole

abschrauben. Saugschlauch einstellen. Der Behälter sollte beim Sprühen fast vollständig geleert werden. – Beim Sprühen nach unten sollte der Saugschlauch nach vorn weisen (A). – Beim Sprühen nach oben sollte der Saugschlauch nach hinten weisen(A). ABB. 4

3. Das vorbereitete Material in den

Behälter gießen und den Behälter an der Spritzpistole anschrauben.

4. Die Kompressoreinheit nur auf eine

ebene, saubere Oberäche stellen, da sie ansonsten unter Umständen Staub o.Ä. einsaugt.

5. Den Materialdurchsatz der Sprühpistole

einstellen. SPRÜHEINSTELLUNGEN Es gibt drei verschiedene Sprüheinstellungen für verschiedene Anwendungen.

• C = vertikaler schmaler Strahl Die verschiedenen Sprühmuster sind auf der Vorderseite der Sprühpistole angegeben. So drehen, dass sich der Pfeil für das gewünschte Sprühmuster in der Mitte des vorstehenden Teils am vorderen Ende bendet. ABB. 5DE

8. Den Behälter komplett entleeren. Darauf

achten, dass die Dichtung rein und unbeschädigt ist.

9. Die Sperre hineindrücken, die Vorderseite

der Spritzpistole abziehen und gründlich reinigen. Die Taste drücken und herausziehen ABB. 9

10. Die Spritzpistole und den Behälter

äußerlich mit einem mit Lösungsmittel oder Wasser benetzten Tuch reinigen.

11. Den Sicherungsring abschrauben und

die Luftdüse und die Düse entfernen. Mit Lösungsmittel und einer Bürste reinigen. WICHTIG! Die Düse und die Luftlöcher an der Sprühpistole nie mit spitzen Metallgegenständen reinigen.

WECHSEL DES LUFTFILTERS

Das Luftlter bei Bedarf auswechseln. Die Abdeckung der Kompressoreinheit lösen und das neue Luftlter in der Abdeckung platzieren. Die Abdeckung wieder an die dafür vorgesehene Stelle drücken. ABB. 10 WARNUNG! Das Produkt niemals ohne Luftlter betreiben – Gefahr von Sachschäden bei der Einstellung des Luftstroms.

• Für eine gleichbleibende Oberächenqualität die Spritzpistole mit sanften Bewegungen betätigen.

• Wenn sich die Düse und die Luftdüse zusetzen, mit dem entsprechenden Lösungsmittel reinigen. KURZE UNTERBRECHUNG

• Schalten Sie das Produkt aus.

• Spritzpistole in den Halter an der Kompressoreinheit platzieren. PFLEGE

AUSSCHALTEN UND REINIGEN

Ordnungsgemäße Wartung und regelmäßige Reinigung sind die Voraussetzung dafür, dass das Produkt reibungslos funktioniert. Die Garantie gilt nicht für Probleme aufgrund einer unzureichenden Reinigung.

1. Schalten Sie das Produkt aus. Die

Abdrückersperre hineindrücken, damit das Material in der Spritzpistole zurück in den Behälter ießt.

2. Den Behälter abschrauben und das

restliche Material wieder in den Originalbehälter gießen.

3. Den Behälter und den Saugschlauch mit

einer Bürste reinigen.

4. Lösungsmittel oder Wasser in den

Behälter gießen und den Behälter wieder an der Spritzpistole anbringen. Kein Lösungsmittel mit einem Flammpunkt unter 21°C verwenden.

5. Das Produkt starten und das

Lösungsmittel in einen Behälter oder einen Lappen spritzen.

6. Den Vorgang wiederholen, bis nur noch

reines Lösungsmittel austritt.

7. Schalten Sie das Produkt aus.DE

FEHLERSUCHE Problem Ursache Maßnahme Durch die Düse wird kein Material bereitgestellt. Die Düse ist verstopft. Der Ansaugschlauch ist zugesetzt. Es ist ein zu geringer Materialdurchsatz eingestellt. Der Saugschlauch hat sich gelöst. Der Druck im Behälter ist zu niedrig. Das Material ist zu zähüssig. Reinigen. Reinigen. Höheren Materialdurchsatz einstellen (-). Den Schlauch wieder anbringen. Den Behälter ordnungsgemäß anschrauben. Das Material verdünnen. Material tropft aus der Düse. Die Düse hat sich gelöst. Die Düse ist verschlissen. An der Luftdüse, der Düse oder der Farbnadel hat sich Material angesammelt. Anziehen. Düse auswechseln. Reinigen. Das Material wird nicht korrekt zerkleinert. Das Material ist zu zähüssig. Es ist ein zu großer Materialdurchsatz eingestellt. Die Düse ist verstopft. Das Luftlter ist stark verschmutzt. Der Druck im Behälter ist zu niedrig. Das Material verdünnen. Geringeren Materialdurchsatz einstellen (-). Reinigen. Auswechseln. Den Behälter ordnungsgemäß anschrauben.FI
