011485 - Verfspuit Meec Tools - Gratis gebruiksaanwijzing en handleiding

Producttype	Hogedruk verfspuit
Merk	Meec Tools
Model	011485
Voedingsspanning	230 V ~ 50 Hz
Nominaal vermogen	1300 W
Beschermingsklasse	II
Gewicht	7,5 kg
Lengte hogedrukslang	7,5 m
Debiet	1,17 l/min
Max. spuitdruk	Ongeveer 117 bar (afhankelijk van materiaal)
Geluidsdrukniveau (LpA)	93,5 dB(A) (K=3 dB(A))
Geluidsvermogensniveau (LwA)	107,5 dB(A) (K=3 dB(A))
Ontluchtingsfunctie	Ja, handmatige ontluchtingsklep
Drukregeling	Ja, progressieve draaiknop
Aanzuigsysteem	Aparte aanzuig- en retourleiding
Inhoud verpakking	1 spuitpistool, 1 hogedrukslang, 2 sleutels, 2 inbussleutels
Geschikte materialen	Olieverf, latex, vernis, email, houtbehandelingsmiddelen (vlampunt >21°C)
Aanbevolen veiligheidsbescherming	Veiligheidsbril, stofmasker, gehoorbescherming
Regelmatig onderhoud	Reinigen na elk gebruik, controle van filters, vervang mondstuk elke 57 tot 277 liter
Opbergen	Binnen, vorstvrij, zonder restdruk

Veelgestelde vragen - 011485 Meec Tools

Hoe het conserveringsmiddel aftappen vóór het eerste gebruik?

Plaats de uitlaatslang in een bak en de aanzuigslang in een reinigingsvloeistof (water voor verf op waterbasis, white spirit voor olie). Zet de schakelaar in de startpositie, laat 45 tot 60 seconden lopen, draai dan de ontluchtingshendel in horizontale positie. Wacht tot de pomp stopt en controleer op lekkage.

Hoe de spuitdruk instellen?

Draai de drukregelknop (8) met de klok mee om de druk te verhogen, tegen de klok in om te verlagen. Begin altijd met de laagste stand en verhoog geleidelijk tot een gelijkmatige straalverdeling.

Wat te doen als de motor niet start?

Controleer of de stekker in een werkend 230 V-stopcontact zit, of de schakelaar in de startpositie staat en of de ingestelde druk niet te laag is. Als het probleem aanhoudt, voer dan een ontluchting uit voordat u de koolborstels controleert of contact opneemt met een erkende reparateur.

Hoe een verstopte spuitmond reinigen?

Zet de trekkervergrendeling vast, draai de spuitmond in de reinigingsstand, ontgrendel de trekker en druk 2 seconden op het pistool gericht op een opvangbak. Ga terug naar de spuitstand en ga verder. Als dat niet helpt, verwijder de spuitmond voor handmatige reiniging.

Wat is de minimale druk om vernis te spuiten?

Volgens de tabel heeft vernis op oliebasis minimaal 55 bar nodig, terwijl standaard vernis minimaal 103 bar nodig heeft. Raadpleeg de druktabel in de handleiding voor elk materiaal.

Hoe het apparaat veilig ontluchten?

Zet de trekkervergrendeling vast, zet de schakelaar op OFF, draai de drukknop naar minimum. Plaats de uitlaatslang in een bak, draai dan de ontluchtingshendel (6) in verticale positie. Druk op de trekker om de restdruk te laten ontsnappen.

Wanneer moet de spuitmond worden vervangen?

De spuitmond moet worden vervangen na het spuiten van 57 tot 277 liter product, afhankelijk van de schurendheid van het materiaal. Vervang ook als de straal onregelmatig wordt of als de spuitverdeling niet meer kan worden gecorrigeerd met de drukregeling.

Kan ik brandbare verven spuiten?

Nee. Gebruik geen verven of chemicaliën met een vlampunt lager dan 55°C (21°C voor verdunningsmiddelen). Gebruik alleen materialen met een vlampunt hoger dan 21°C (klasse 2a of hoger).

Hoe het apparaat opslaan na gebruik?

Voer een volledige reiniging van het systeem uit en voer een ontluchting uit. Bewaar het apparaat nooit onder druk of met water erin. Berg het binnen op, vorstvrij en droog.

Wat zijn de gebruikelijke slijtageonderdelen?

De belangrijkste slijtageonderdelen zijn de spuitmond (regelmatig vervangen), de filters (inlaat en pistool), de afdichtingen (metaal en rubber van de spuitmond) en de koolborstels van de motor. Vervang beschadigde onderdelen onmiddellijk.

GEBRUIKSAANWIJZING 011485 Meec Tools

Belangrijk! Lees de gebruiksaanwijzing aan-dachtig door voordat u het apparaat gebruikt. Bewaar de gebruiksaanwijzing voor toekomstig gebruik. (Vertaling van de originele instructies)

Värna om miljön!

Kasserad produit ská Återvinnas enlicht gällande bestämelse.

Verne om miljøet!

Afgedankte producten moeten worden gerecycleerd volgens de van toepassing zijnde regelgeving.

Wijzigingen voorbehonden.

Voor de recentste editie van de gebruikershandleiding, zie www.jula.com

EU DECLARATION OF CONFORMITY / EU FÖRSÄKRAN OM ÖVERENSSTÄMMELSE / EU SAMSVARSERKLÄERING / DEKLARACJA ZGODNOSCI UE / EU KONFORMITÄTSERKLÄRUNG / EU VAATIMUSTENMUKAISUUSVAKUUTUS / DÉCLARATION UE DE CONFORMITE / EU CONFORMITEITSVERKLARING

Item number / Artikelnummer / Artikkelnummer / Numer artykulu / Artikkelnummer / Tuotenumero / Numéro de réference / Artikelnummer

011485

Jula AB, Box 363, SE-532 24 SKARA, SWEDEN

This declaration of conformity is issued under the sole responsibility of the manufacturer. Denna forsakran om overensstammelse utfardas pa tilverkarens eget ansvar./ Denne samsvarserklaring er utstedt under ansvaret til produsenten./ Niniejsza deklaracion zgodnosi wydana zostaje na wylaczn oppowiedzialnosc producenta./ These Konformitatserklarung wird unter der alleinigen Verantwortung des Herstellers ausgestellt./ Tama vaatimustemukaisuusvakuutus on annettu valmistajan yksinomaisella vastaulla./ La presente déclaration de conformite est émise sous la seule responsabilité du fabriuant. / Deze conformiteisverklaring wordt afgegeben onder de uitsluitende verantwoerdelijkheid van de fabrikant/.

SPRAY GUN / FARGSPRUTA MALINGSSPRØYTE / PISTOLETU NATRYSKOWEGO

/FARBSPRUHGERAT/ MAALIRISKU/ PISTOLET A PEINTURE/ VERFSPUIT

230V, 1300W

Conorms to the folowing dirictives, regulations and standards:/ Overensstammer med foljande direktiv, fordingar och standarder./ Er i samsvar med folgende direktiver, forondng og standarder./ Sa zgodne 2 nastepujacymi dyrektywami, regulajcia n normami:/ Entspricht den folgenden Richtlinien, Vorschriften und Normen:/ Seuraavien direktivien, asetusten ja standardien mukainen:/ Conformte aux directives, reglements et normes suivants:/ Voldoet aan de volgende richtlijnen, voerschriften en normen:

Directive/Regulation	Harmonised standard
MD 2006/42/EC	EN 60335-1:2012+A11+A13+A1+A2+A14, EN 62233:2008
EMC 2014/30/EU	EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013
RoHS 2011/65/EU + 2015/863 EN $0581:2012

This product was CE marked in year:/ Produktien CE-märktes ar:/ Dette Produktet ble CE-market dettearet:/ Wyrob oznakowanyznakiem CE w roku:/ Dieses Produkt erhielt die CE-Kennzeichnung im Jahr:/ Tamä tuote on CE-merkitty vuonna:/ Ce produit a reçu le marquage CE en:/ Dit product werden CE-gemarkeid in hetaar: -19

Skara 2021-05-18

Mattias Lif

BUSINESS AREA MANAGER (Signatory for Julia and authorised to compile the technical documentation. /Undertechnat für Julia sam t behörig att sammanställa den tekniska dokumentaner / Signert for Julia og kualifisert til à sammenfatte den tekniske dokumentasjonen. / Podpisano w imien Julia oraz osoby upowaznionej do sporzadzenia dokumentaci technicznej. / Unterzeichnet im Namer von Julia und befugt, die technische Dokumentation zusammenzustellen, / Allekirjoittanut Julan puolesta ja valtuutettu kokoamaan tekniset asiakirjat. / Signe au nom de Julia et habilité à établier la documentation technique. / Ondertekend namens Julia en gemachtigde voor de samenstelling van de technischedocumentationatie

1

6

7

8

9

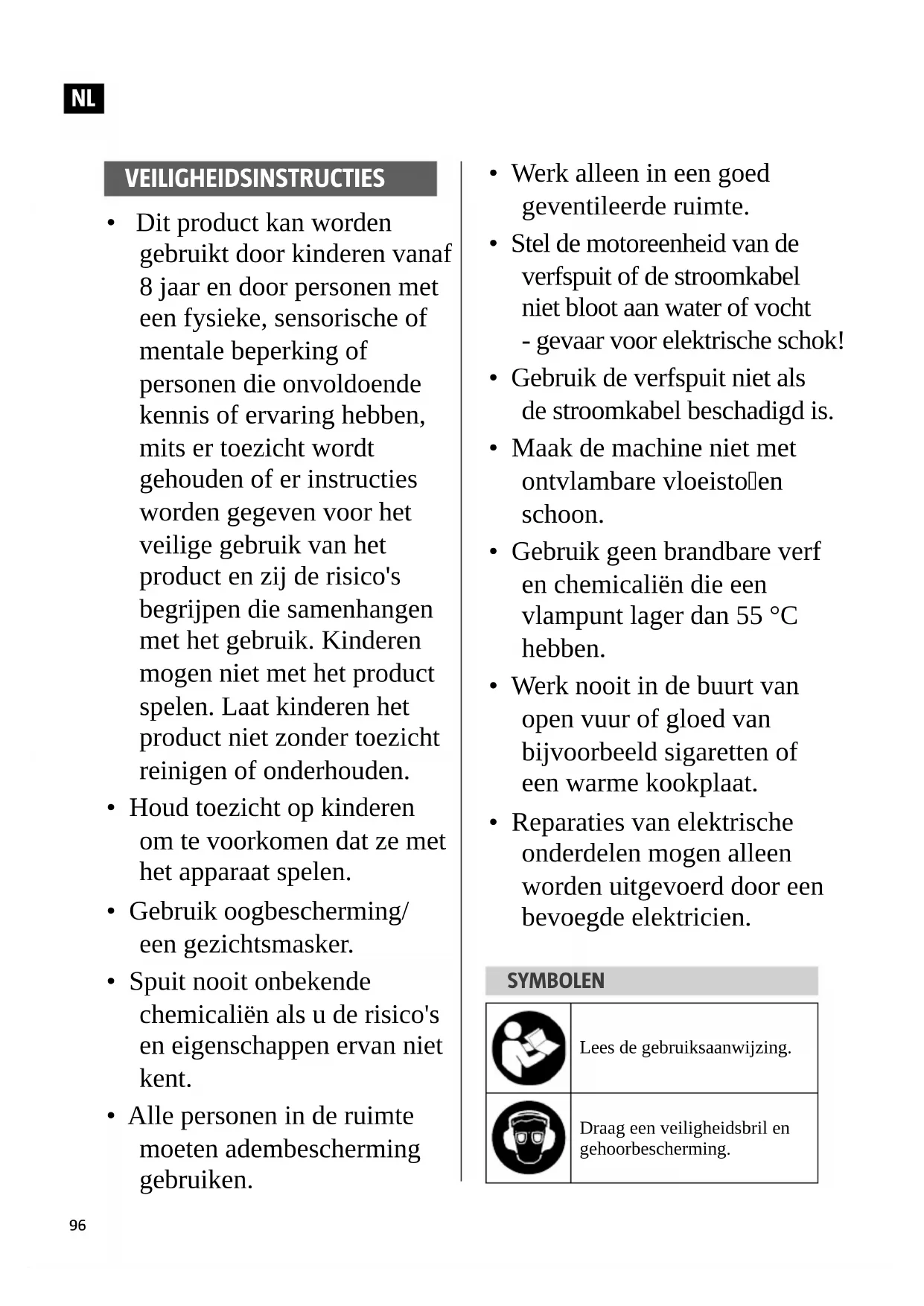

SÄKERHETSANVISNINGAR

• Dit product kan worden gezbruikt door kinderen vanaf 8aar en door personen met een fysieke, sensorische of mentale beperking of Personen die onvoldoende kennis oferving hebben, mits er toezicht worden gehonden of er instructies worden gegeven voor het veilige gezruik van het product en zich de risico's begrijpen die samenhagen met het gezruik. Kinderen mogen Niet met het product spelen. Laat kinderen het product Niet zonder toezicht reinigen of onderhonden.
• Houd/toezicht op kinderen om te voorkomen dat ze met het apparaat spelen.
• Gebruik oogbescherming/ een gezichtsmasker.
• Spuit nooit onbekende chemicalien als u de risico's en eigenschappen ervan nicht kent.

• Alle Personen in de ruimte要去en adembescherming gebruiken.

• Werk alleen in een goed geventileerde ruimte.
  Stel de motorenheid van de verfspuit of de stroomkabel Niet bloot aan water of vocht - gevaar voor elektrische schok!

• Gebruik de verfspuit nicht als de stroomkabel beschadigd is.
  Maak de machine nicht met ontvlambare vloeisto 等 schoon.
• Gebruik geen brandbare verf en chemicalien die een vlampunt lager dan 55^ C hebben.
• Werk nooit in de buurt van open vuur of gloed van bijvoorbeeld sigaretten of een warme kookplaat.
• Reparaties van elektrische onderdelen mogen alleen worden uitgevoerd door een bevoegde elektricien.

SYMBOLEN

Lees de gebruiksaanwijzing.

Draag een veiligheidsbril en gehoorbescherming.

	Draag een inhalatiebescherming.
	Elektrische verilgheidsklasse II
CE	Goedgekeurd volgens de geldende EU-richtlijnen/ verordeningen.
	Afvoeren als elektrisch afval.

TECHNISCHE GEGEVENS

Nominate spanning 230 V ~ 50 Hz

Nominaal ingangsvermogen 1300 W

Beschermingsklassel

Slanglengte 7,5 m

Flow 1,17 l/min.

Gewicht 7,5 kg

Geluidsdrukniveau, LpA 93,5 dB(A) K=3 dB(A)

Geluidsvermogenniveau, LwA 107,5 dB(A) K=3 dB(A)

Draag.altijd gehoorbescherming!

De opgegeven waarden voor trillingen en geluid, die gemeten zijn met een gestandaardiseerde testmethode,+kennen worden gebruikt om verschillende werktuigen met elkaar te vergelijknen en een Voorlopige inschatting te makev van de blootstelling aan trillingen en geluid. De meetwaarden zich bepaald in overeenstemming met EN 14462.

WAARSCHUWING!

Het werkelijk trillings- en geluidsniveau bij het gebruik van de compressor kan afwijken

van de maximale waarde, afhankelijk van hoe het gereedschap worden gezruikt en van het materiaal. Controller aanom de veiligheidsmaatregelen die nodig+zijn om de gebruiker te beschermen op basis van een inschatting van de blootstelling onder daadwerkelijk gebruiksomstandigheden (waar bij rekening worden gehonden met alle onderdelen van de arbeidscyclus,zoals hoe lang het gereedschap isuitgeschakeld en wonneer deze stationair draait, in aanvulling op de gebruikstijd).

BESCHRIJVING

INHOUD VAN DE VERPAKKING

1 spuit, 1 hagedrukslang, 1 hagedrukspistool, 2 moersleutels en 2 inbussleutels.

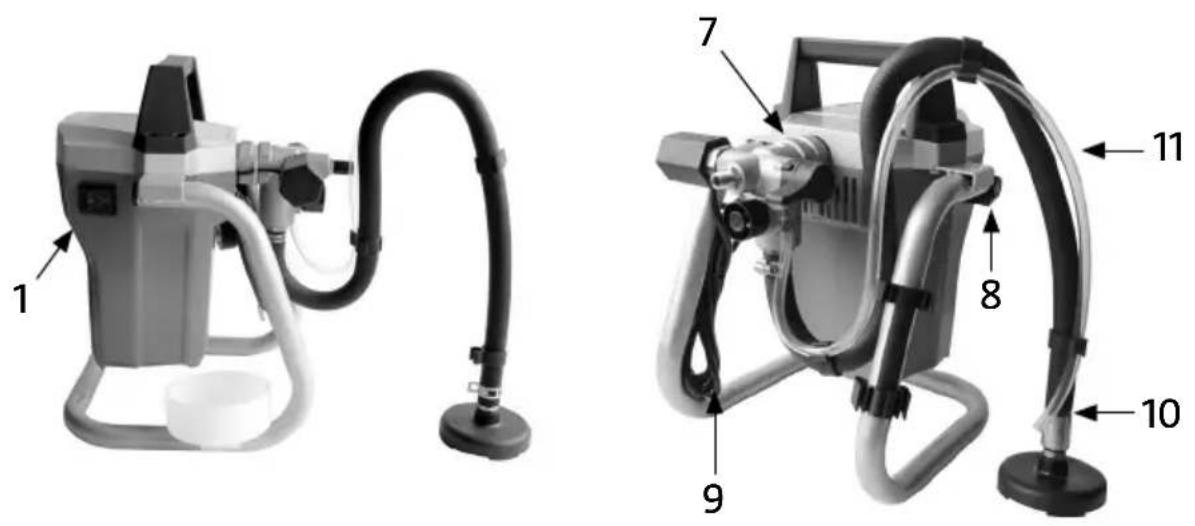

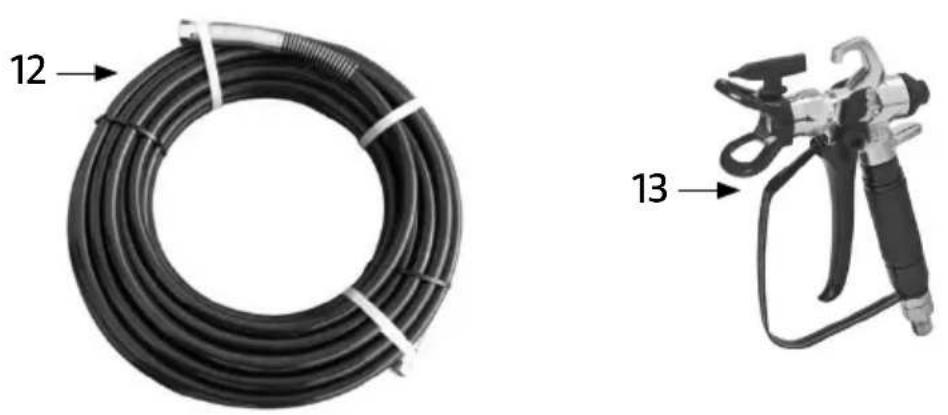

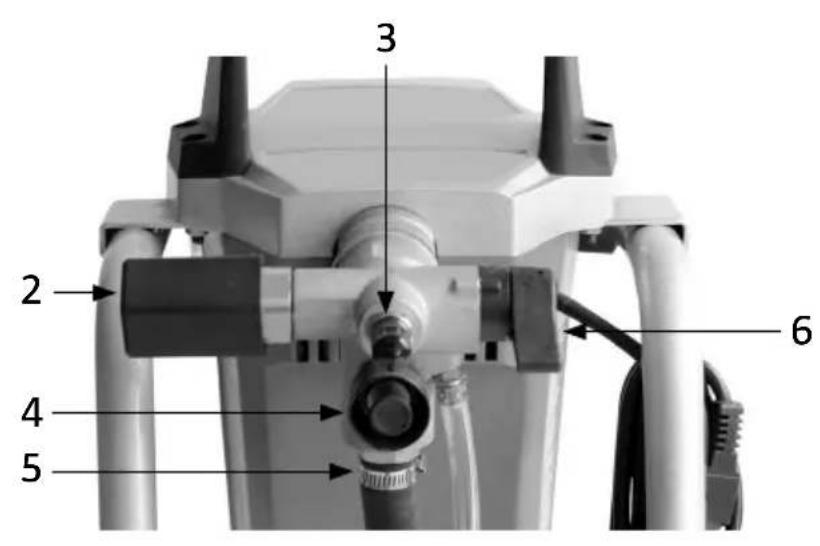

PRODUCTONDERDELEN

1. Schakelaar (aan/uit)
2. Druksensor
3. Vloeistofafvoer
4. Knop voor handbediend ventiel
5. Vloeistoftoevoer
6. Overdrukventiel
7. Pomp
8. Drukregelknop
9. Snoer en stekker
10. Zuigslang
11. Afvoerslang
12. Hogedrukslang
13. Spuittpistol

AFB. 1

UITLEG VAN DE BEDIENING EN FUNCTIONS VAN HET PRODUCT

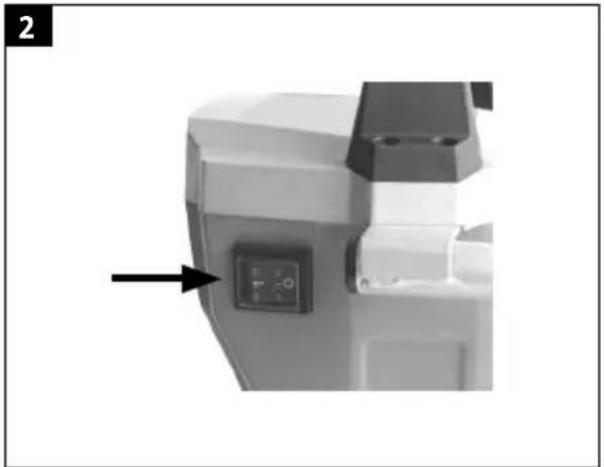

Schakelaar

Als de schakelaar in stand 1 staat, is het product aan en in stand O is het UIT.

AFB. 2

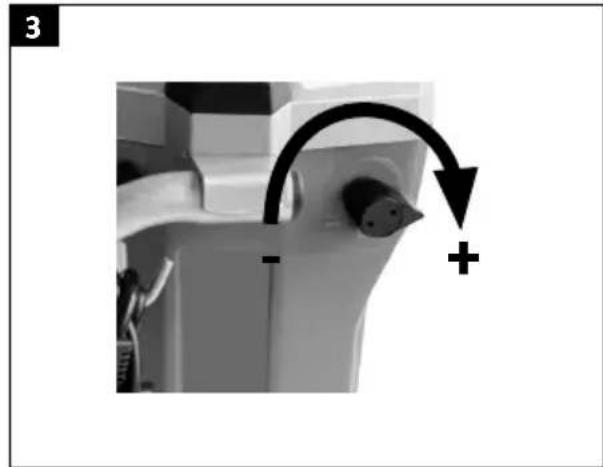

Drukregelknop

Drukregelknop (druk-en materiaalstroomregeling)

AFB. 3

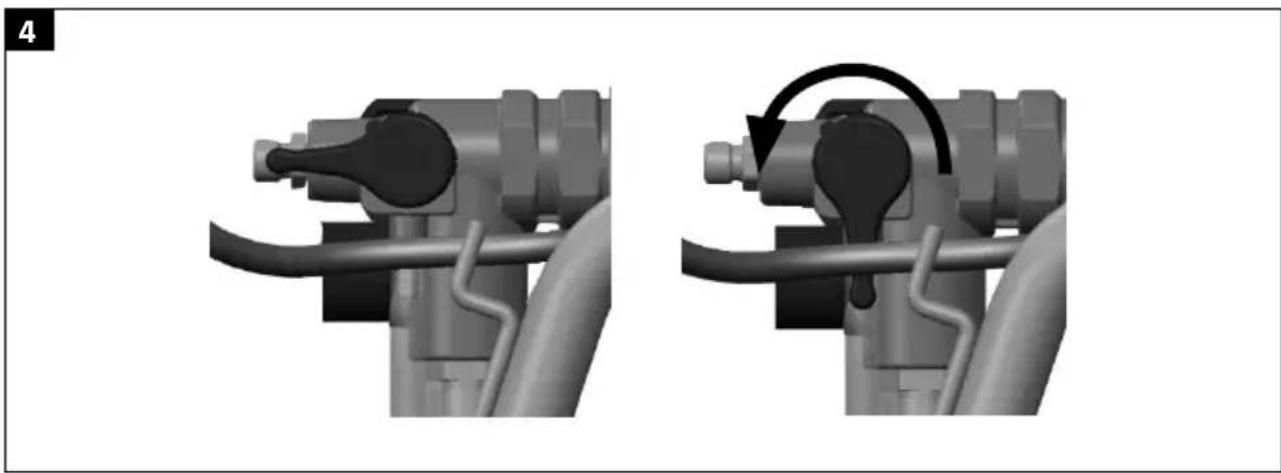

Overdrukventiel

Wanneer de hendel van het overdrukventiel horizontal staat, staat het product onder druk. In de verticale stand worden de druk afgelaten en kan de lucht ontsnappen. Het overdrukventiel worden hoofdzakelijk gebrukt om het systeme te ontluchten voordat het product worden aangezet. Het beschermt ook gegen overlopen in geval van overdruk in het product.

AFB. 4

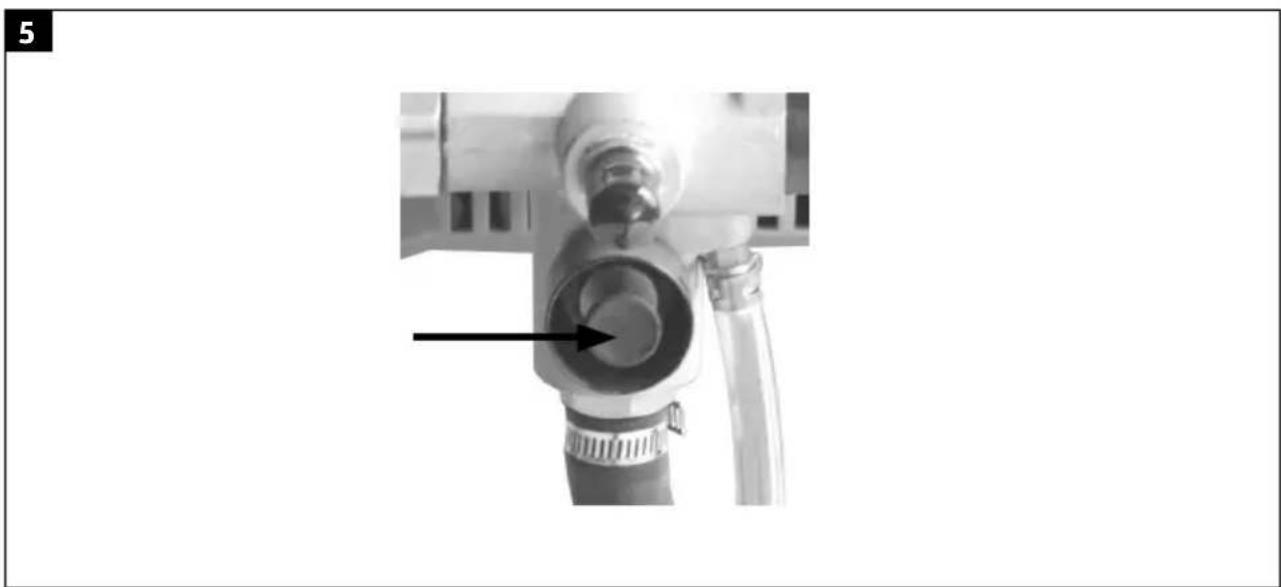

Handbediend ventiel

Als het product langearendietisgebruikt, kan de kogel van het inlaatventiel aan de ventielzitting blijven kleven,waardoor de producttoevoer Niet werkt.Druk herhaaldelijk op de pal van het handbediende ventiel om de kogel van het inlaatventiel los te makez, zodat het inlaatventiel normal kan werkken.

AFB. 5

Drukregelventiel

Het drukregelventiel is voorzien van een sensor die de druk in het pompuis detecteert en een signaal zendt maar de besturingskaart die de druk regelt.

Uitlaat- en inlaatventielen

De uitlaat- en inlaatventielen worden samen geregeld om de verf op druk te houden en een hoge druk voor het spuiten te leveren

MONTEREN

UITPAKKEN

Pak het product uit en controllerer of alle onderdelen aanwezig en onbeschadigd zich. Controlleroor gebruik of alle schroefverbindingen en andere bevestigingsmiddelen goed vastzitten.

WAARSCHUWING!

Gebruik het product Niet als er onderden ontbreken of beschadigd zich - gevaar voor explosie die ernstig letsel en/of materiele schade kan veroorzaken.

1. Sluit de hagedrukslang (12) aan op de vloeistofafvoer (3) en draai hem stevig vast met een schroefsleutel. Sluit het andere uiteinde van de hagedrukslang (12) aan op het spuitpistol (13) en draai het stevig vast met twee schroefsleutels. Controller of de trekker vergrendeld is.
2. Controller of het mondstuk correct in de mondstukbescherming is geplaatst en of de mondstukbescherming stevig op het spuitpistool is bevestigd. Zie het hoofdstuk "Mondstukplaatsen".
3. Laat de druk af. Zie het hoofdstuk "Drukontlasting".

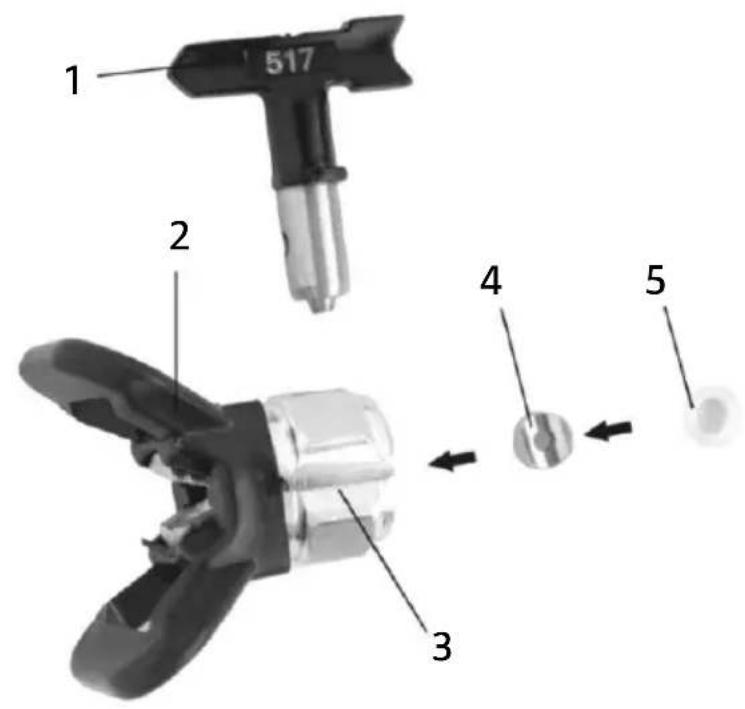

MONDSTUK PLAATSEN

1. Als het spuiptpistol Niet op het product is aangesloten, ga dan maar stap 2. Als het spuiptpistol op het product is aangesloten, voer dan eerst een drukontlasting UIT.

2. Bedien de trekkervergrendeling.

3. Plaats de onderdelen van de spuitkopbescherming (2) in de volgorde die op de afbeeling is aangegeven.

4. Plaats de rubberen pakking (5) en de metalen aufdichting (4) in de mondstukbescherming (2) met behulp van het mondstuk (1).
   -Het mondstuk (1) moet zo ver mogelijk in de mondstukbescherming worden geplaatst (2).Verdraai het mondstuk (1) en druk het tegelijkertijd omlaag.
   Draai de pijlvormige greed op het mondstuk (1) vooruit maar de spuitstand.

5. Plaats het mondstuk (1) met de mondstukbescherming (2) op het spuitpistool en draai de borgmoer (3) vast.

AFB. 6

DRUKONTLASTING

1. Zet de trekkervergrendeling vast en zet de schakelaar (1) in de uit-stand.
2. Draai de drukregelknop (8) maar de laagste stand.
3. Plaats het uiteinde van de afvoerslang (11) in een geschikt opvangvat en draai de hendel van het overdrukventiel (6) in de verticale stand om de druk af te latent.
4. Druk het spuitpistol stevig gegen een geaarde metalen bak en richt het in de bak. Zet de trekkervergrendeling vrij en druk de trekker in om de druk van het product te halen.
5. Bedien de trekkervergrendeling.

LET OP!

• Het systeem worden nicht drukloos wanner de pompmotor isuitgeschakeld.

• Laat de hendel van het overdrukventiel (6) in de verticale stand staan totdat met spuiten worden begonnen.

GEBRUK

UITSPOELEN VAN CONSERVERINGSVLOEISTOF

LET OP!

Het product moet voor elk gebruik wordenuitgespoeld/getest. Het product worden in de fabriek getest met een vloeistof die voor het eerste gebruik uit het systeme moet worden gespoeld. Daarna要去 het verduurzamingsmeermiddel voor elk gebruik uit het systeme worden gespoeld.

1. Controller of de schakelaar (1) in de uitstand staat.
2. Plaats het uiteinde van de afvoerslang (11) in een geschikte opvangbak enplaats het uiteinde van de afzuigslang (10) in een geaarde metalen bak, gedeelelijk gemvuld met reinigingsvloeistof, om de fabrieksvloeistof uit het producte spoelen. Spoel verf op waterbasisuit met water en verf op oliebasis en conservende smeermiddelen met terpentine of iets dergelijks.
3. De pal van het overdrukventiel (6) moet in de verticale stand staan.
4. De stekker (9) mag alleen worden aangesloten op een correct geaard stopcontact.
5. Druk enkele malen op het handbediende ventiel (4) om de kogel van het inlaatventiel te losesen.
6. Draai de drukregelknop (8) maar de laagste stand.

7. Zet de schakelaar (1) in de startstand. De productpomp worden gestart en de vloeistof stroomt maar binnen door de aanzuigslang (10) enaar buiten door de afvoerslang (11).

8. Laat de vloeistof gedurende 45 tot 60 seconden door de afvoerslang (11) maar buiten stromen en draai dan de pa van het overdrukventiel (6) terug in de horizontale stand. Wacht tot de pomp stopt.

9. Wacht ongeveer 1 minuut en contrôleer dan of alle verbindingen goed afdichten. Bij lekke een drukontlasting uitvoeren, alle aansluitingen vastdraaien en stappen 1t / m 8 herhalen.Probeer nooit lekke te stoppen met uw handen, andere lichaamsdelen of doeken.
10. Als er geen lekkage is,zet u de schakelaar (1) in de uit-stand,richt u het spuittpistool op een lege bak,laat u de trekkervergrendeling los en drukt u de trekker in om de vloeistof uit het systeem te lately lopen.
11. Zet de trekkervergrendeling vast en draai de pal van het overdrukventiel (6) in de verticale stand.

VERF VOORBEREIDEN

De te spuiten vloeistof要去 voor gebruik worden gemengd, verdund (indien van toepassing) en gefilterd. Indien verdunningoodzakelijk is, gebruik dan een oplosmiddel met een vlampunt hoger dan 21^ (brandbare vloeistof, klasse 2a of hoger), dat met het desbeteffende product compatibel is. Lees alle veiligheidsinstructies, aanwijzingen en veiligheidsinformatiebladen en labels op de verf- en oplosmiddelbussen. Volg de instructies van de fabrikant van de verf of het oplosmiddel.

FILTEREN

Wegwerpfilterzakken zijn te koop in verfwinkels en worden gebruikt om grove deeltjes en verontreinigingen uit neue of gebruikte verf te verwijderen. Filtreer het product voor het spuiten om vulproblemen en overstopping

van het mondstuk te voorkomen. Plaats een wegwerpffilterzak over een schone bak en LAST de spuivloeistof door het filter weglopen.

SPUITEN VOORBEREIDEN

Zodra de spuivloeistof is gepreparedeerd en gefilterd, is het maar om te worden gespoten.

1. Controller of alle aansluitingen goed vastzitten, of de hendel van het overdrukventiel (6) in de verticale stand staat en of de vergrendeling van de trekker is vastbezet
2. Plaats het uiteinde van de aanzuigslang (10) in de vloeistofbeker, zodate de aanzuigopening zich onder het oppervlak bevindt. Plaats de afvoerslang (11) in een opvangbak.
3. Zet de schakelaar (1) in de startstand.
4. Wacht tot er vloeistof uit de uitlaatslang (11) stroomt en zet de schakelaar (1) in de uit-stand.
5. Draai het mondstuk waar de reinigingsstand en controllerer of de mondstukbescherming stevig op+zijnplaats zit.
6. Druk het spuitpistool gegen de opvangbak en richt het in de bak.
7. Zet de vergrendeling van de trekker vrij, druk de trekker in en houd hem vast.
8. Zet de pal van het overdrukventiel (6) in de horizontale stand.
9. Zet de schakelaar (1) in de startstand.
10. Houd het spuitpistolaar beneden gericht in de opvangbak met de trekker ingedrukt totdat er schone spuivloeistof door het spuitpistolaar buiten komt.
11. Laat de trekker los en vergrendel de trekker.

12. Breng de afvoerslang (11) maar de vloeistofbeker en bevestig deze aan de zuigslang (10).

13. Laat de aanzuigslang en de afvoerslang zakken tot onder het oppervlak van de vloeistofbeker.

14. Draai het mondstuk waar de spuitstand en controllerer of de mondstukbescherming stevig op+zijnplaats zit.Het product is nu klaar voor gebruik.

LET OP!

Voeg spuivloeistof toe aan de beker wanner het niveau daalt. Als het niveau te laag wordt, kan het product beschadigd raken.

SPUITEN

Spuitpatroon uitproberen

Oefen de spuittechniek op een stuk karton of een Klein oppervlak voordat u het werkgebied bespuit.

1. Draai de drukregelknop (8) waar de laagste stand.
2. Ontgrendel de trekker, richt het spuitpistol op het proefstuk of het stuk karton en druk de trekker in.
3. Draai de drukregelknop (8) langzaam met de klok mee om de druk geleidelijk te verhogen totdat het spuitpatroon gelijkmatig worden en aan de kaliteitseisen yoldoet.

Instructies voor het spuiten

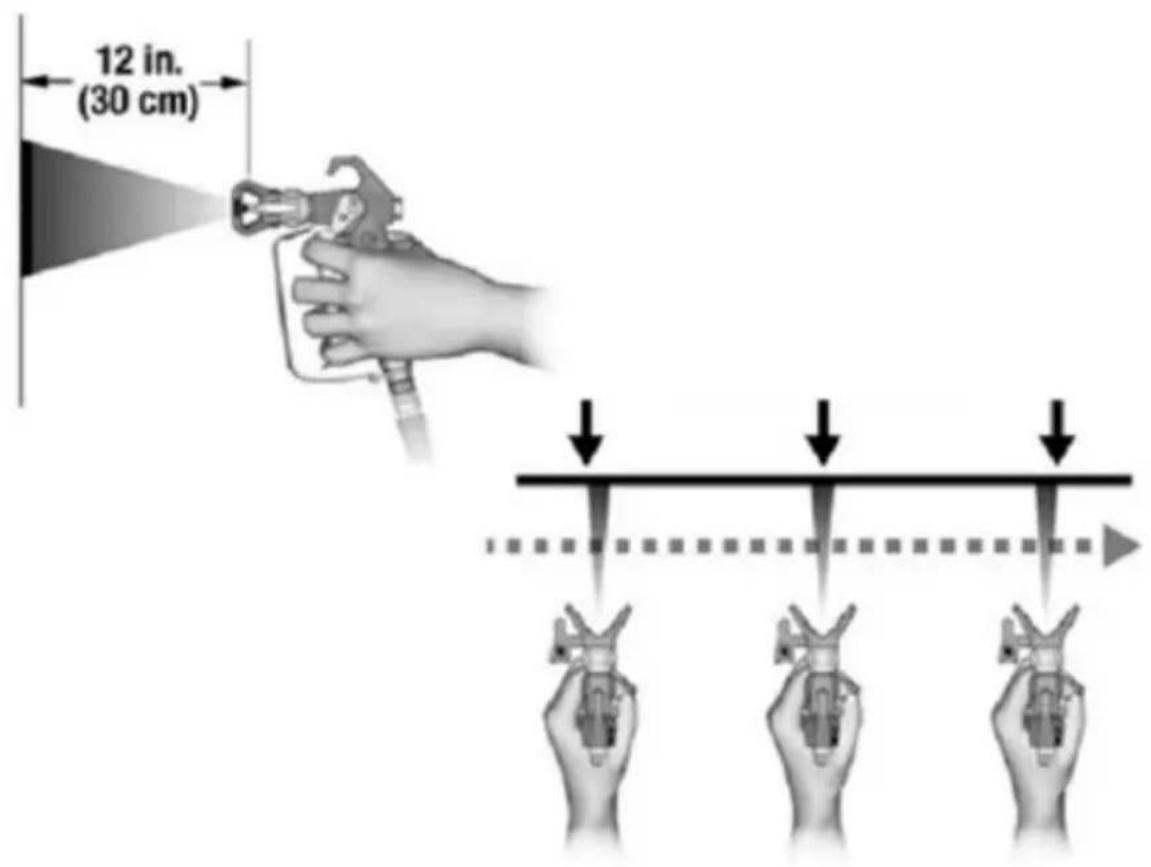

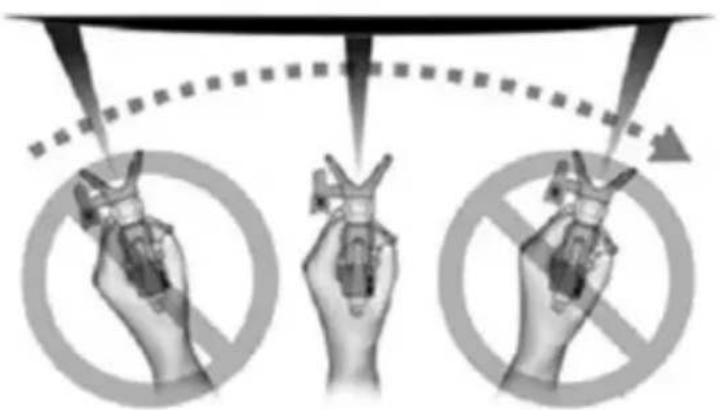

• Houd het spuitpistool 30cm van het oppervlak en richt hetrecht op het oppervlak. Beweeg uw Pols zo dat het spuitpistoolijdens het werkenrecht op het oppervlak gericht is.

AFB. 7

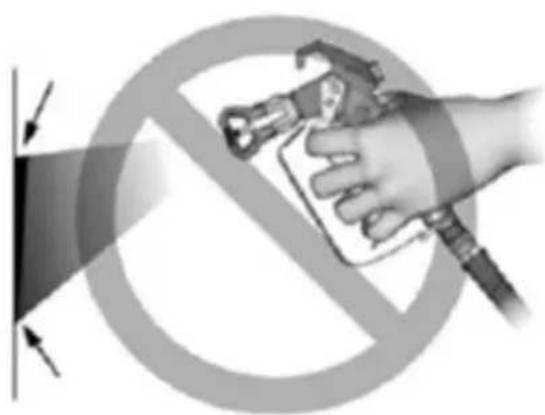

• Als het spuitpistol onder een hoek ten opzichte van het oppervlak worden gezogen. Zal de verflaag ongelijkmatig zijn.

AFB. 8

• Beweeg het spuitpistol met een gewelijkmatige snelheid. Omplaatselijk dikkere lagen te voorkomen, begint u het spuitpistol te bewegen voordat de trekker worden ingedrukt en LAST u de trekker los voordat de beweging stopt. Het spuitpistol moet in beweging zich wonneer de trekker worden ingedrukt of losgelaten.

• Richt het midden van de straal van het spuitpistool op de onderrand van de vorige spuitstreek, zodate elke streek de vorige met 50% overlapt.

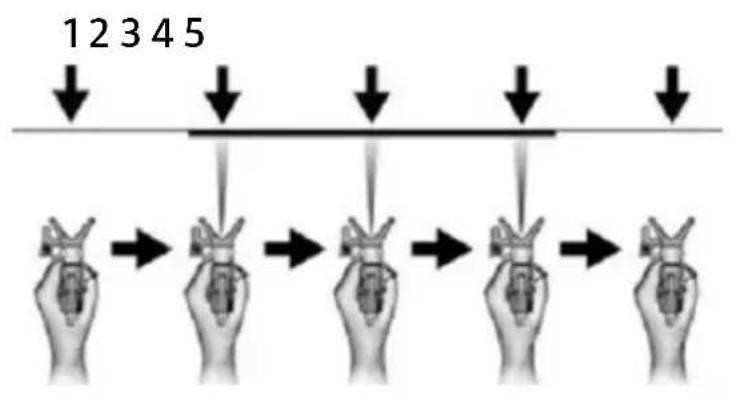

• Begin het spuitpistool te bewegen

• Drukdtrekker in.
• Blijf het spuitpistol bewegen
• Laat de trekker los.
• Beëindig de beweging van het spuitpistol
• Richt het spuitpistol hier om de vorige spuitstreek met 50% te overlappen.
• Laat de trekker los voordat u de spuitstreek beeindigt.
• Druk op de trekker nadat de streek is begonnen

AFB. 9

Spuitpatroon en kwaliteit

Wonneer het spuitpatroon correct is, wordt het product gelijkmatig over het oppervlak verdeld.

• Het product moet vrij verteeld en gelijkmatig aangebracht zich, zonder:tussenruimten aan de randen.
  Stel de drukregelknop (8) in totdat het spuitpatroon gelijkmatig is, zonder:tussenruimten of dikkere gedeelten aan de randen.
• Als het spuijtpatroon Niet kan worden gecorrigeerd, controlleren dan of het mondstuk versleten is. Mogelijk要去 het product worden aangelengd (verdund). Volg de instructies van de fabrikant van het product voor het verdunnen.

MONDSTUK REINIGEN

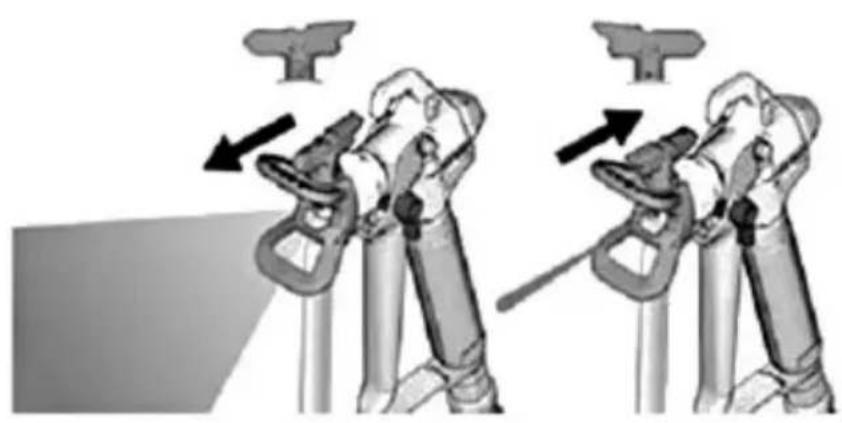

Als het mondstuk tijdens het spuiten verstopt raakt: keer het mondstuk om de deeltjes snel en gemakkelijk te verwijderen zonder het product te hoeven demonteren.

1. Zet de vergrendeling van de trekker aan en draai het mondstuk maar de reinigingsstand. Controller of het mondstuk zo ver möglichk in de mondstukbescherming is geplaatst.
2. Laat de vergrendeling van de trekker los, richt het spuitpistool omlaag in het opvangreservoir en houd de trekker 2 seconden ingedrukt.
3. Zet de vergrendeling van de trekker aan, draai het mondstuk terug maar de spuitstand, zet de trekker vrij en ga door met spuiten.

ONTSTOPPING

Volg de onderstaande instructies als er geen product uit het spuitpistol komt, of als het Niet zeker is dat de druk volledig is afgelaten nadat de drukontlastingsprocedure is uitgevoerd.

1. Maak de aansluiting van de hogedrukslang heel langzaam los van het spuitpistol.
2. Zet de pal van het overdrukventiel (6) in de horizontale stand.
3. Houd de slang stevig vast en richt het uiteinde van de slang in de productbeker. Zet de schakelaar (1) in de startstand.
4. Als er geen product uit de slang stroomt, sluit u de slang waar aan en gaat u verderr met stap 6.
5. Als er product uit de slang stroomt, volg dan de instructies voor het reinigen van het spuitpistool en het filter.
6. Sluit de slang aan op het spuitpistool en volg de instructies voor de Voorbereiding van het spuiten.

ONDERHOUD

Volg de onderhoudsinstructies voor de beste werkking en levensduur.

• Controller en reinig het inlaatfilter en het spuitpistoolfilter voor gebruik.
• Vervang de filters als ze beschadigd zijn of nieden worden gereinigd.
• Controller het product op lekken, vooral bij de aansluitingen. Vervang alle beschadigde onderdelen.
• Controller de hagedrukslang voor elk gebruik op beschadigingen. Beschadigde hagedrukslangen en aansluitingen要去en absoluut worden verwangen -probeer nooit om ze te repareren.
• Reinig het mondstuk na gebruik met een borstel en een geschikt vloeijaar reinigingsmiddel.
• Mogelijk要去 het mondstuk worden verwangen runawayer 57 tot 277 liter product is verspoten, afhankelijk van de schuren eigenschappen van het product.

REINIGING

1. Voer de stappen 1 tot en met 3 van de instructies voor drukontlasting UIT.
2. Draai het mondstuk waar de reinigingsstand. Houd het spuitpistol stevig gegen een geaarde productbeker gedrukt en richt het in de beker. Zet de vergrendeling van de trekker vrij en druk de trekker in om het product in de hogedrukslang terug te voeren maar de productbeker.
3. Wanner de druk is ontlast, de trekker loslaten en de vergrendeling van de trekker bedieren.
4. Til de zuigslang (10) en de afvoerslang (11) op en LAST ze leeglopen in de productbeker.

5. Koppel de uitlaatslang (11) los van de zuigslang (10) en planta de uitlaatslang (11) in een lege, geaarde opvangbak.

6. Laat het uiteinde van de zuigslang (10) zakken in een geaarde beker met reinigingsvloeestof. Spoel verf op waterbasisuit met water en verf op oliebasis en conserverende smeermiddelen met terpentine of een andere passende reinigingsvloeestof.

7. Draai de drukregelknop (8) met de klok mee tot 1/3 van de maximuminstelling.
8. Controller of de pal van het overdrukventiel (6) in de verticale stand staat.
9. Zet de schakelaar (1) in de startstand.
10. Wacht tot er schoon water of reinigingsvloeistofuit de uitlaatslang (11) komt.
11. Zet de pal van het overdrukventiel (6) in de horizontale stand.
12. Draai de drukregelknop (8) aan 1/2 van de maximuminstelling.
13. Draai de mondstukken maar de reinigingsstand. Houd het spuitpistol stevig gegen een geaarde opvangbak gedrukt en richt het in de bak. Zet de trekkervergrendeling vrij en druk de trekker in.
14. Wacht tot er schoon water of reinigingsvloeestofuitkomt.Laat detrekker los en vergrendel detrekker.
15. Ontlast de druk.

Spuitpistool en filter reinigen

1. Ontlast de druk.
2. Schroef de handgreep van het spuitpistol los.
3. Verwijder het filter uit het spuitpistol en reinig met een schone borstel en water of reinigingsvloeistof. Vervang het filter van het spuitpistol als het beschadigd is.

4. Verwijder de spuitkopbescherming en maak deze schoon met een schone borstel en water of reinigingsvloeistof.

5. Plaats de mondstukbescherming terug volgens de instructies voor hetplaatsen van het mondstuk.

6. Reinig de buitenkant van het spuitpistol met een doek bevochtigd met water of reinigingsvloeistof.

Spuitkop geblokkeerd

Het product wordt onder hoge druk door een sheerklein gaatje in het mondstuk gespompt en fijn verneveld. In geval van blokkering:keer het mondstuk om het snel vrij te make.

AFB. 10

OPSLAG

• Bewaar het product Niet bevuld met water.
  Zorg ervoor dat er geen water in het product kan bevriezen.
• Bewaar het product Niet onder druk.
• Bewaar het product binnenshuis.

LABEL VOOR KEUZE VAN SPUITDRUK

Productvloeistof* Spuitdruk
Vernis op oliebasis Minstens 55 bar
Houtverduurzamingsmiddel Minstens 55 bar
Betonverf Minstens 55 bar
Emailverf Minstens 103 bar
Vernis Minstens 103 bar
Aluminiumverf zonder metaalschilfers Minstens 103 bar1700
Vinyllatexverf Minstens 117 bar
Acryllatexverf Minstens 117 bar
Verf op oliebasis Minstens 117 bar
Primer op olie- en waterbasis Minstens 117 bar

• Voorbeelden van productvloeistoffen die NIET gezrukt mogen worden: structuurcoatings, elastomeren, asfaltdeklagen, houtconserveringsmiddelen, vulstoffen.

PROBLEEMOPLOSSING

WAARSCHUWING!

• Voer drukontlasting uit vór inspectie en/of reparatie.
• Met behulp van de foutopsporingstabel kan de oorzaak van veel voorkomende problemen worden vastgesteld en hoe deze{kunnen worden verholpen. Neem contact op met uw dealer voor problemen die Niet in het schema voor probleemoplossing worden beschreiben.

Symptoom Mogelijkke oorzaak Mogelijkke oplossing
De motor start nicht. Controller of de stekker stevig in een goed geaard stopcontact zit (230 VAC, 50 Hz) en of de stroomschakelaar in de aan-stand staat.	Druk te laag ingesteld.	Draai de drukinstelknop met de klok mee om een hogere druk in te stellen.
	Versleten of slippende koolborstels.	Vervang de koolborstels of stel ze af.
	Het stopcontact staat nicht onder stroom.	Gebruik een werkend stopcontact.
	De pomp werkt stroef (product is hard geworden of water is bevroren in de pomp).	Schakel het product uit en trek de stekker eruit. Neem contact op met een erkend reparatiebedrijf.
	Motor of bedieningsorganen zijn beschadigd.	Schakel het product uit en trek de stekker eruit. Neem contact op met een erkend reparatiebedrijf.
Het product werkt, maar de pomp levert geen druk en zuigt geen vloeistof aan in de zuigslang.	Lucht in de pomp, de slang of het spuitpistol.	Volg de instructies in het gedeelte over de voorbereiding van het spuiten.
	De kogel van het inlaatventiel zit vast gegen de ventielzitting.	Druk herhaaldelijk op de knop van het handbebendiene ventiel (4).
	Het inlaatfilter is zichtgéslibd of de zuigslang is Niet ondergedompeld onder het oppervlak in de productbeker.	Reinig het inlaatfilter en controllerer of het uiteinde van de aanzuigslang zich onder het oppervlak in de productbeker behindt.
	Blokkering veroorzaakt door deeltjes in het gebruikte product.	Volg de aanwijzingen voor het verhelpen van verstoppingen en voor het filteren.
	Lekkage in de zuigslang	Controller de zuigslang en de aansluitingen op barsten en lekken.
Te geringe of geen vloeestofstroom of er kan geen bruikbaar spuitpatroon worden verkreten.	Te weinig vloeistofaanvoer.	Controler of het uiteinde van de aanzuigslang zich onder het oppervlak in de productbeker bevindt.
	De zuigslang is dichtgeslibd.	Volg de instructies voor het verhelen van verstoppenen.
	Het spuitinzetstuk staat in de reinigingsstand.	Draai het spuitinzetstuk in de spuitstand.
	Het spuitinzetstuk is dichtgeslibd.	Reinig het spuitinzetstuk.
	Het filter van het spuitpistol is verstopt.	Reinig het spuitpistol en het filter.
	De productvloeistof is te stroperig.	Verdun de productvloeistof volgens de aanwijzingen van de fabrikant.
	Het spuitinzetstuk is te groot voor de desbeteffende taak.	Kies een ander spuitkopinzetstuk. Zie de tabel voor de keuze van het spuitinzetstuk.
	Het spuitinzetstuk is versleten. Vervang het spuitinzetstuk.
	De affdichting van het spuitinzetstuk en de pakking� versleten of ontbreken.	Vervang de metalen affdichting en de pakking.
	Het inlaatfilter is dichtgeslibd. Reinig het inlaatfilter.
	Het inlaat- of uitlaatventiel is geblokkeerd.	Reinig de ventielen.
	Druk te laag ingesteld.	Draai de drukinstelknop met de klok mee om een hogere druk in te stellen.
	De hagedrukslang is te lang.	Gebruik een geschikte hagedrukslang.
Het product behoudt de druk Niet.	Lekkage.	Voer drukontlasting uit en draai alle aansluitingen vast.
	De affdichtring is versleten. Vervang de affdichtring.
	Het inlaat- of uitlaatventiel is versleten.	Neem contact op met een erkend reparatiebedrijf.
	Het spuitinzetstuk is versleten of is te groot voor de huidige taak.	Vervang het spuitinzetstuk.
De productvloeistof looptuit of vomt ophogingen opde ondergrond.	De vloeistoflaag is te dik.	Beweeg het spuitpistol sneller.
		Gebruik een spuitkop met eenkleinere opening of een brederspuitbeeld
		Zorg ervoor dat het spuitpistol 30cm van het oppervlak blijft.
De productvloeistof dekt slecht.	De vloeistoflaag is te dun.	Beweeg het spuitpistol mindersnel.
		Gebruik een spuitkop met een grotere opening of een smallerspuitbeeld
		Zorg ervoor dat het spuitpistol 30cm van het oppervlak blijft.
Het spuitpatroon varieert sterk tijdens het werk.	De drukregelaar is versleten,waardoor de druk sterkvarieert.	Neem contact op met een erkend reparatiebedrijf.
Het is Niet möglich om de trekker van het spuitpistol in te drukken.	De trekkervergrendeling isaangezet.	Draai de vergrendeling van de trekker om hem vrij te zetten.
De stroom uit hetspuitpistolstopt Nietwonneer de trekker wordenlosgelaten.	Het spuitpistol is versleten. Vercang het spuitpistol.
Er komt vloeistof uitt bij dedrukregelknop.	De drukregelaar is versleten.	Neem contact op met een erkend reparatiebedrijf.
Er kommt vloeistof uitt bij duitlaatslang.	Te hoge druk in het product.	Neem contact op met een erkend reparatiebedrijf.
De motor raakt oververhit en draait onregelmatinig.De motor schakeltautomatisch uit in gevalvan oververhitting. Hetproduct kan beschadigdraken als de oorzaak van deoververhitting Niet wordenverholpen.	De ventilatieopeningen van debehuizing+zijn geblokkeerd ofhet product is afgedekt.	Houd de ventilatieopeningen schoon endek het product Niet af.
	Het gebruikte verlengsnoer is te lang of te zwak.	Gebruik een geschikt verlengsnoer.
	Te hoge toevoerspanning.	Controler of de netspanningovereenkomt met de nominale spanning op het typeplaatje.
	De motor is defect.	Neem contact op met een erkend reparatiebedrijf.
