011485 - Jet de peinture Meec Tools - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jet de peinture haute pression
Marque	Meec Tools
Modèle	011485
Tension d'alimentation	230 V ~ 50 Hz
Puissance nominale	1300 W
Classe de protection	II
Poids	7,5 kg
Longueur du flexible haute pression	7,5 m
Débit	1,17 l/min
Pression de pulvérisation max.	Environ 117 bars (selon matériau)
Niveau de pression acoustique (LpA)	93,5 dB(A) (K=3 dB(A))
Niveau de puissance acoustique (LwA)	107,5 dB(A) (K=3 dB(A))
Fonction de décompression	Oui, valve de décompression manuelle
Réglage de pression	Oui, bouton rotatif progressif
Système d'aspiration	Tuyau d'aspiration et de retour séparés
Contenu de l'emballage	1 pistolet de pulvérisation, 1 flexible haute pression, 2 clés, 2 douilles hexagonales
Matériaux compatibles	Peintures à base d'huile, latex, vernis, émaux, agents de traitement du bois (point éclair >21°C)
Protection de sécurité recommandée	Lunettes, masque anti-poussière, protection auditive
Entretien régulier	Nettoyage après chaque utilisation, vérification des filtres, remplacement buse tous les 57 à 277 litres
Rangement	À l'intérieur, hors gel, sans pression résiduelle

FOIRE AUX QUESTIONS - 011485 Meec Tools

Comment purger le liquide de conservation avant la première utilisation ?

Placez le tuyau de sortie dans un récipient et le tuyau d'aspiration dans un liquide de nettoyage (eau pour peinture à base d'eau, white-spirit pour huile). Mettez l'interrupteur en position de départ, laissez couler 45 à 60 secondes, puis tournez le levier de décompression en position horizontale. Attendez l'arrêt de la pompe et vérifiez l'étanchéité.

Comment régler la pression de pulvérisation ?

Tournez le bouton de réglage de la pression (8) dans le sens horaire pour augmenter la pression, antihoraire pour la diminuer. Commencez toujours par le réglage le plus bas et augmentez progressivement jusqu'à obtenir une répartition uniforme du jet.

Que faire si le moteur ne démarre pas ?

Vérifiez que la fiche est bien branchée sur une prise 230 V fonctionnelle, que l'interrupteur est en position de démarrage, et que la pression réglée n'est pas trop basse. Si le problème persiste, procédez à une décompression avant toute vérification des balais de charbon ou contactez un réparateur agréé.

Comment nettoyer la buse obstruée ?

Engagez le verrou de la gâchette, tournez la buse en position de nettoyage, puis déverrouillez la gâchette et appuyez pendant 2 secondes sur le pistolet pointé vers un récipient de collecte. Revenez en position de pulvérisation et continuez. Si cela ne suffit pas, retirez la buse pour un nettoyage manuel.

Quelle est la pression minimale pour pulvériser du vernis ?

D'après le tableau, le vernis à base d'huile nécessite au moins 55 bars, tandis que le vernis standard nécessite au moins 103 bars. Consultez le tableau de pression dans la notice pour chaque matériau.

Comment décompresser l'appareil en toute sécurité ?

Engagez le verrou de la gâchette, mettez l'interrupteur sur OFF, tournez le bouton de pression au minimum. Placez le tuyau de sortie dans un récipient, puis tournez le levier de décompression (6) en position verticale. Appuyez sur la gâchette pour évacuer la pression résiduelle.

Quand faut-il remplacer la buse ?

La buse doit être remplacée après avoir pulvérisé 57 à 277 litres de produit, selon l'abrasivité du matériau. Remplacez-la également si le jet devient irrégulier ou si la répartition de pulvérisation ne peut plus être corrigée par le réglage de pression.

Peut-on pulvériser des peintures inflammables ?

Non. N'utilisez pas de peintures ou produits chimiques ayant un point éclair inférieur à 55°C (21°C pour les solvants de dilution). Utilisez uniquement des matériaux compatibles avec un point éclair supérieur à 21°C (classe 2a ou supérieure).

Comment stocker l'appareil après utilisation ?

Procédez au nettoyage complet du système, puis effectuez une décompression. Ne stockez jamais l'appareil sous pression ou avec de l'eau à l'intérieur. Rangez-le à l'intérieur, à l'abri du gel et de l'humidité.

Quelles sont les pièces d'usure courantes ?

Les principales pièces d'usure sont la buse (à remplacer régulièrement), les filtres (d'entrée et du pistolet), les joints (métallique et caoutchouc de la buse) et les balais de charbon du moteur. Remplacez toute pièce endommagée immédiatement.

MODE D'EMPLOI 011485 Meec Tools

Important! Lisez attentivement le mode d'emploi avant la mise en service. Conservez-le. (Traduction des instructions originales)

NL GEBRUIKSAANWIZING

Pensez à l'environnement

Les apparêils hors d'usage doivent être recyclés conformément à la réglementation en vigueur.

Beschem het milieu!

Nous nous réservons le droit d'apporter des modifications.

Vous trouverez la derniere version des consignes d'utilisation sur www.jula.com

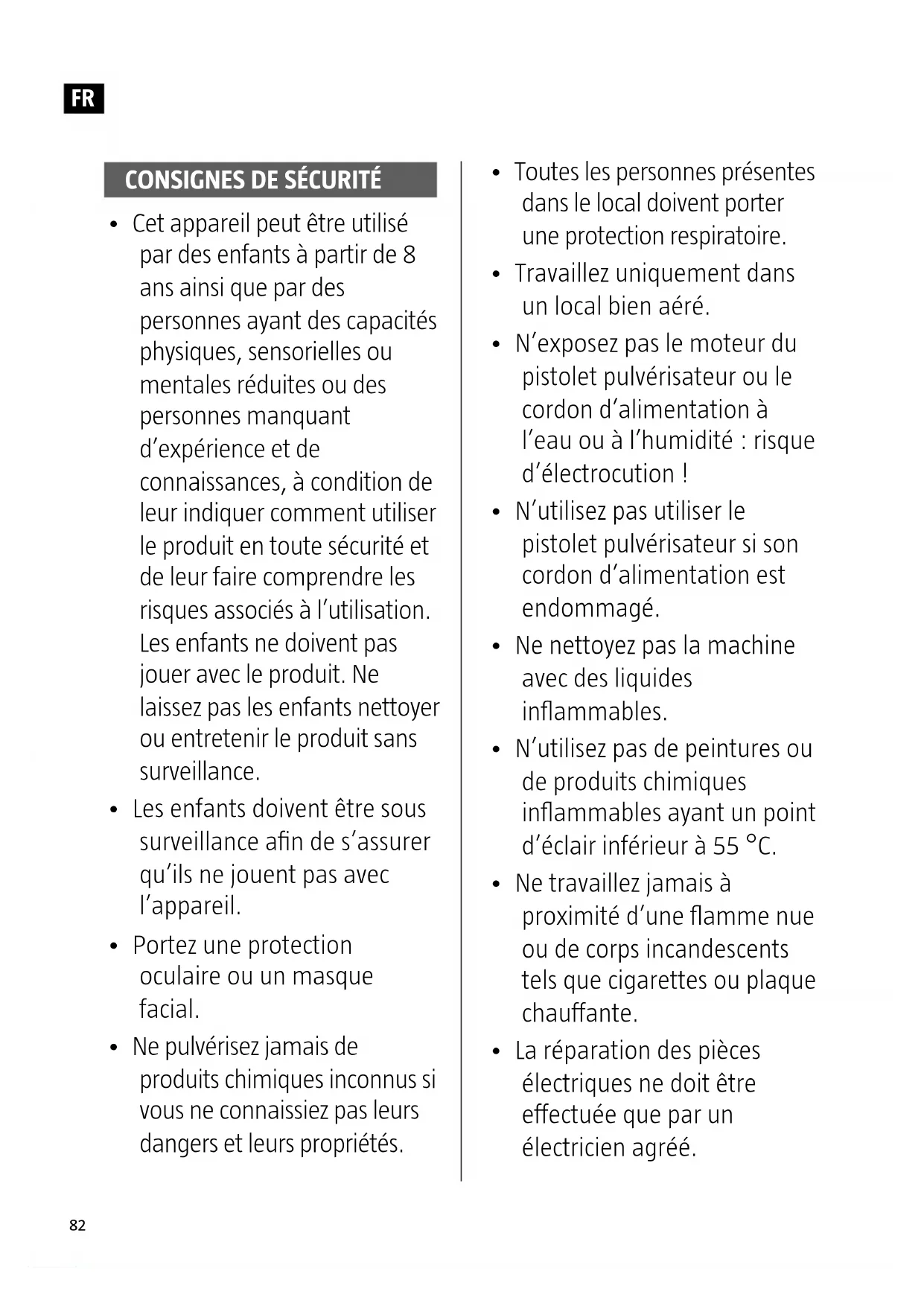

• Cet apparéil peut être utilisé par des enfants à partir de 8 ans ainsi que par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou des personnes manquant d'expérience et de connaissances, à condition de leur indiquer comment utiliser le produit en toute sécurité et de leur faire comprendre les risques associés à l'utilisation. Les enfants ne doivent pas journer avec le produit. Ne laisser pas les enfants nettoyer ou entrenir le produit sans surveillance.
• Les enfants doivent être sous surveillance afin de s'assurer qu'ils ne jouent pas avec l'ordinateil.
• Portez une protection oculaire ou un masque facial.

• Ne pulverisé jamais de produits chimiques inconnus si vous ne connaissiez pas leurs dangers et leurs propriétés.

• Toutes les personnes presentes dans le local doivent porter une protection respiratoire.

• Travailliez uniquement dans un local bien aéré.
• N'exposez pas le moteur du pistonlet pulverisateur ou le cordon d'alimentation à l'eau ou à l'humidité : risque d'électrocution !
• N'utilisez pas utiliser le pistolet pulverisateur si son cordon d'alimentation est endommagé.
• Ne nettoyez pas la machine avec des liquides inflammables.
• N'utilisez pas de peintures ou de produits chimiques inflammables ayant un point d'éclair inférieur à 55^ .
• Ne travailliez jamais à proximé d'une flamme neue ou de corps incandescents tels que cigarettes ou plaque chauffante.
• La réparation des pièces électriques ne doit être effectuee que par un électricien/agréé.

PICTOGRAMMES

Lisez le mode d'emploi.

Portez des lunettes de protection et une protection auditive.

Utilisez un masque anti-poussière.

Classe de protection II

Homologué selon les directives européennes en vigueur.

En fin de vie, l'appareil doit être traité comme un déchet d'équipmentlectronique et électronique (DEEE).

CHARACTERISTIQUES TECHNIQUES

Tension nominale 230 V ~ 50 Hz

Puisance nominale d'entrée 1300 W

Classede protectionl

Longueur de tuyau 7,5 m

Débit 1,17 l/min.

Poids 7,5 kg

Niveau de pression acoustique, LpA 93,5 dB(A) K=3 dB(A)

Niveau de puissance acoustique, LwA 107,5 dB(A) K=3 dB(A)

Portez toujours une protection auditive!

La valeur déclarée en ce qui concerne les vibrations et le bruit, qui a été mesurée

conformément à une méthode d'essay normalisée, peut être utilisée pour comparer différents outils et effectuer une première évaluation de l'exposition. Mesures réalisées conformément à la norme EN 14462.

ATTENTION!

Le niveau effectif de vibration et de bruit pendant l'utilisation de l'outil peut différer de la valeur totale indiquée en fonction de la manière dont il est utilisé et du matériel travaillé. Il convient par conséquent de déterminer les précautions de sécurité nécessaires afin de protégger l'utilisateur sur la base d'une estimation de l'exposition dans les conditions d'utilisation réelles (prénant en compte tous les éléments du cycle de travail, notamment le moment où l'outil est étant et celui où il tourne au ralenti, en plus du temps de démarrage).

DESCRIPTION

CONTENU DE L'EMBALLAGE

1 pistolet de pulverisation, 1 flexible haute pression, 1 pistolet de pulverisation haute pression, 2 clés et 2 douilles hexagonales.

COMPOSANTS DU PRODUIT

1. Interrupteur (marche/arret)
2. Pressostat
3. Sortie de liquide
4. Bouton de vanne manuelle
5. Entrée de liquide
6. Valve de décompression
7. Pompe
8. Bouton de réglage de la pression
9. Cordon électrique et prise
10. Tuyau d'aspiration
11. Tuyau de sortie
12. Tuyau haute pression
13. Pistolet de pulverisation

FIG. 1

EXPLICATION DU RÉGLAGE ET DES FONCTIONS DU PRODUIT

Interrupteur

Si I interrupteur est en position 1, le produit est activé. En position 0, il est arrêté.

FIG. 2

Bouton de réglage de la pression

Bouton de réglage de la pression (réglage de la pression et du début)

FIG. 3

Valve de décompression

Quand le levier de décompression est horizontal, le produit est mis sous pression. En position verticale, la pression est relachée et l'air peut être libéré. Le levier de décompression est principalement utilisé pour purger le système avant le démarrage du produit. Il protège également contre la surintensité en cas de surpression dans le produit.

FIG. 4

Valve manuelle

Si le produit n'a pas eteutilisependant une longue periode,la bille de la valve d'admission peut coller au siège et ainsi provoquer un dysfonctionnement de l'alimentation en peinture.Appuyez a plusieurs reprises sur le levier de la valve manuelle pour liberer la bille de la valve d'admission,afin que la valve d'admission puisse fonctionner normalement.

FIG. 5

Valve de régulation de pression

La valve de régulation de pression est équipée d'un capteur qui détecte la pression dans le carter de pompe et transmet un signal au tableau de commande qui règle la pression.

Valve d'échappement et d'admission

Les valves d'échévement et d'admission sont commandées ensemble pourmaintenir la peinture sous pression et fournir une pression elevée pour la pulverisation.

INSTALLATION

DEBALLAGE

Déballez le produit et assurez-vous que toutes les pieces sont presents et en bon état. Avant utilisation, vérifie si tous les assemblages boulonnés ou non sont correctement serrés.

ATTENTION!

Ne pas utiliser le produit si des pieces sont manquantes ou endommagées. Risque d'éclatement qui pourrait entraîner des blessures corporelles et/ou des dommages matériels graves.

1. Raccordez le tuyau haute pression (12) à la sortie de liquide (3) et serrez fermement à l'aide d'une clé. Raccordez l'autre extrémité du tuyau haute pression (12) au pistonlet de pulverisation (13) et serrez fermement avec deux clés. Vérifiez si le verroude la gachette est engagé.
2. Vérifiez que la de buse est correctement insérée dans la protection de buse et que la protection de buse est bien adaptée sur le pistolet de pulverisation. Voir le chapitre « Installation de la buse »
3. Procedez à une décompression. Voir le chapitre « Décompression »

INSTALLATION DE LA BUSE

1. Si le pistolet de pulverisation n'est pas raccordé au produit, passez à l'étape 2. Si le pistolet de pulverisation est raccordé au produit, procédez tout d'abord à un relâchement de pression.

2. Engagez le verrou de la gachette.

3. Installez les pieces du couvercle de buse (2) dans l'ordre illustré.

4. Alignez le joint en caoutchouc (5) et le joint métallique (4) dans la protection de buse (2) à l'aide de la buse (1).
   -La buse (1) doit etre inseree aussi loin que possible dans la protection de buse (2). Tournez la buse (1) tout en appuyant vers le bas.
   Tournez la poignee en forme de flèche de la buse (1) vers l'avant en position de pulverisation.

5. Adaptez la buse (1) avec la protection de buse (2) sur le pistolet de pulverisation et serrez le contre-écrou (3).

FIG. 6

DECOMPRESSION

1. Engagez le verrou de la gachette et place l'interrupteur (1) en position OFF.
2. Tournez le bouton de réglage de la pression (8) sur le réglage le plus bas.
3. Placez l'extrémité du tuyau de sortie (11) dans un récipient approprié et tournez le levier de décompression (6) en position verticale pour relâcher la pression.
4. Appuyez fermement sur le pistolet de pulverisation contre un recipient métallique mis à la terre et pointez-le vers le fond du recipient. Déverrouillez la gachette et appuyez sur la gachette pour relâcher le produit.
5. Engagez le verrou de la gachette.

REMARQUE!

Le système n'est pas dépressurisé quand le moteur de la pompe est étant.

• Laissez le levier de la valve de décompression (6) en position verticale jusqu'à ce que la pulverisation commence.

UTILISATION

PURGE DU LIQUIDE DE CONSERVATION

REMARQUE!

Le produit doit être purgé/testé avant chaque utilisation. Le produit est testé en usine avec un liquide qui doit être purgé du système avant la première utilisation. Le lubrifiant de conservation doit ensuite être evacué hors du système avant chaque utilisation.

1. Verifiez si l'interrupteur (1) est en position OFF.
2. Placez l'extrémité du tuyau de sortie (11) dans un recipient approprié et placez l'extrémité du tuyau d'aspiration (10) dans un recipient métallique mis à la terre, partiellement rempli de liquide de nettoyage, pour purger le liquide de l'usine hors du produit. Rincez la peinture à base d'eau avec de l'eau et la peinture à base d'huile et le lubrifiant de conservation avec du white-spirit ou analogue.
3. Le levier de décompression (6) doit être en position verticale.
4. La fiche (9) ne doit être branchée qu'à une prise secteur correctement mise à la terre.
5. Appuyez plusieurs fois sur la valve manuelle (4) pour libérer la bille de la valve d'admission.
6. Tournez le bouton de réglage de la pression (8) sur le réglage le plus bas.

7. Reglez l'interrupteur (1) sur la position de départ. La pompe de produit est démarrée et le liquide s'écoule à travers le tuyau d'aspiration (10) pour sortir par le tuyau de sortie (11).

8. Laissez le liquide s'écouler à travers le tuyau de sortie (11) pendant 45 à 60 secondes puis tournez le levier de décompression (6) en position horizontale. Attendez que la pompe s'arrête.

9. Attendez environ 1 minute puis vérifie que tous les branchements sontétanches.En cas de fuite,procédez à une décompression,serrez tous les branchements et repêze les étapes 1 à 8. Ne jamais tenter d'arrête une fuite avec les mains,d'autres parties du corps ou des chiffons.
10. S'il n'y a pas de fuite, positionnez l'interrupteur (1) sur OFF, pointez le pistolet de pulverisation dans un recipient vide, déverrouille la gachette et appuyez sur la gachette pour purger le liquide du système.
11. Engagez le verrou de la gachette et tournez le levier de décompression (6) en position verticale.

Le matériel à pulveriser doit être mélangé, dilué (le cas échéant) et filtré avant utilisation. Si une dilution est nécessaire, utilisez des solvants dont le point d'éclair est supérieur à 21^ (liquide inflammable de classe 2a ou supérieure), compatibles avec le matériel en question. Lisez toutes les consignes de sécurité, les instructions et la fiche de données de sécurité ainsi que les étiquettes sur les recipients pour les peintures et les solvants. Suivez les instructions du fabricant de la peinture ou du solvant.

Filtration

Les sacs filtrants jétables peuvent être achetés dans des commercies de peinture et sont utilisés pour éliminer les particules grossières et les impuretés du matériel neuf ou usage. Filtrez le matériel avant la pulverisation

pour éviter tout problème de replissage et l'obturation de la buse. Placez un sac filtrant jetable sur un recipient propre et laissez passer le matériel à travers le contrôle.

PREPARATIONS POUR PULVERISATION

Une fois que le matériel a eté préparé et filtré, il est prêt pour la pulverisation.

1. Vérifiez si tous les branchements sont bien serrés, si le levier de décompression (6) est en position verticale et si le verroude la gâchette est engagé.
2. Placez l'extrémité du tuyau d'aspiration (10) dans le recipient de matériel de sorte que l'ouverture d'aspiration soit sous la surface. Placez le tuyau de sortie (11) dans un recipient de collecte.
3. Reglez l'interrupteur (1) sur la position de départ.
4. Attendez que le matériel s'ecoule à travers le tuyau de sortie (11) et reglez l'interrupteur (1) sur la position OFF.
5. Tournez la buse en position de nettoyage et vérifie que la protection de buse est bien adaptée.
6. Appuyez sur le pistolet de pulverisation contre un réseau de collecte et pointez-le vers le fond du réseau.
7. Relâchéz le verrou de la gâchette, appuyez sur la gâchette et maintenez-la enforcée.
8. Mettez le levier de décompression (6) en position horizontale.
9. Reglez l'interrupteur (1) sur la position de départ.
10. Gardez le pistolet de pulverisation pointé vers le bas dans le recipient de collecte en maintainant la gachette enforcée jusqu'à ce que du matériel propresorte du pistolet de pulverisation.

11. Relâchez la gâchette et engagez le verrou de la gâchette.

12. Déplacez le tuyau de sortie (11) sur le conteneur de matériel et fixez-le au tuyau d'aspiration (10).

13. Abaissez le tuyau d'aspiration et le tuyau de sortie sous la surface du conteneur de matériel.
14. Tournez la buse en position de nettoyage et vérifie que la protection de buse est bien adaptée. L'appareil est maintainant prét à l'emploi.

REMARQUE!

Remplissez le écipient de matériel au quand le niveau chute. Si le niveau devient trop bas, le produit peut s'en voir endommagé.

PULVÉRISATION

Essai des modèles de pulverisation

Exercez-vous à la technique de pulverisation sur un morceau de carton ou une petite surface avant de pulveriser la zone de travail.

1. Tournez le bouton de réglage de la pression (8) sur le réglage le plus bas.
2. Relâchéz le verrou de la gâchette, pointez le pistolet de pulvérisation sur la zone test ou le morceau de carton et appuyez sur la gâchette.
3. Tournez lentement le bouton de décompression (8) dans le sens horaire pour augmenter progressivement la pression jusqu'à ce que la répartition de pulverisation soit uniforme et réponde aux exigences de qualité.

Instructions relatives à la pulverisation

• Tenez le pistolet de pulverisation à 30 cm de la surface, en pointant droit sur la surface. Déplacez le poignet afin que le pistolet de pulverisation soit directement contre la surface pendant le travail.

FIG. 7

• Si le pistolet de pulverisation est tenu incliné par rapport à la surface ou déplaced en arc, la couche de matériel devient irrégulière.

FIG. 8

• Déplacez le pistolet de pulverisation à vitesse constante. Pour éviter les taches avec des couches plus épaisses, commencez à déplacer le pistolet de pulverisation avant d'appuyer sur la gachette et relâchez la gachette avant d'arrête le mouvement. Le pistolet de pulverisation doit être en mouvement quand la gachette est enfonnée ou relâchéée.

• Pointez le centre du jet du pistolet de pulverisation sur le bord inférieur du passage precedent afin que chaque passage chevauche le precedent de 50% .

• Commencez à bouger le pistolet de pulverisation.

• Appuyez sur la gachette.
• Continue à bouger le pistolet de pulverisation.
• Relâchez la gâchette.
• Terminez le mouvement du pistonet de pulverisation.
• Pointez ici le pistolet de pulverisation pour chevaucher le passage precedent de 50% .
• Relâchéz la gâchette avant la fin du passage.
• Appuyez sur la gachette après le début du passage.

FIG. 9

Répartition de pulverisation et qualité

Quand la répartition de pulverisation est correcte, le matériel est réparti uniformément sur la surface.

• Le liquide doit être réparti finement et appliqué de façon uniforme, sans espace au niveau des bords.

• Réglez le bouton de réglage de la pression (8) jusqu'à ce que la répartition de pulverisation soit uniforme, sans espaces ou sections plus épaisses sur les bords.

• Si le jet ne peut pas être corrigé, vérifie si la buse est usée. Il peut être nécessaire de diluer le produit. Suivez les instructions du fabricant du matériel pour toute dilution.

NETTOYAGE DE LA BUSE

Si la buse se bouche pendant la pulverisation, tournez-la pour eliminer rapidement et facilement les particules sans démonter le produit.

1. Engagez le verroude la gachette et tournez la buse en position de nettoyage. Vérifiez que la buse est insérée aussi loin que possible dans la protection de buse.
2. Relâchéz le verrou de la gâchette, pointez le pistolet de pulvérisation vers le bas dans le recipient de collecte et maintenez la gâchette enfonnée pendant 2 secondes.
3. Engagez le verrou de la gachette, tournez à nouveau la buse en position de pulverisation, relâchez le verrou de la gachette et poursuivez la pulverisation.

NETTOYAGE EN CAS DE BOUCHAGE

Suivez les instructions ci-dessous si aucun matériel ne sort du pistolet de pulverisation ou s'il n'est pas certain que la pression soit entierement relachée une fois la procedure de décompression effectuee.

1. Découplez très lentement le connecteur du tuyau haute pression et le pistolet de pulverisation.
2. Mettez le levier de décompression (6) en position horizontale.

3. Tenez fermement le tuyau et pointez l'extrémité du tuyau vers le bas dans le écipient de matériel. Réglez l'interrupteur (1) sur la position de départ.

4. Sieldom materiaiu ne s'écoule du tuyau, reconnectez le tuyau et passez à l'étape 6.

5. Si du matériel s'écoule du tuyau, suivez les instructions pour nettoyer le pistolet de pulverisation et le filtré.
6. Branchez le tuyau au pistolet de pulverisation et suivez les instructions de préparation de la pulverisation.

ENTRETIEN

Suivez les instructions de maintenance pour un excellent fonctionnement et une durée de vie plus longue.

• Vérifiez et nettoyez le filtré d'entrée et le filtré du pistonlet de pulverisation avant utilisation.
• Remplacez les filtres s'ils sont endommages ou s'ils ne peuvent etre nettoyés.
• Vérifiez si le produit ne présente aucune fuite, en particulier au niveau des raccordements. Remplacez toute piece endommagée.
• Vérifiez si le tuyau haute pression n'est pas endommagé avant chaque utilisation. Les tuyaux et les raccords haute pression endommages doivent être replacés. Ne jamais tenter de les réparer.
• Nettoyez la buse avec une Brosse et un liquide de nettoyage approprié après utilisation.
• Il se peut que la buse doit être remplaçaee après 57 à 277 litres de produit pulverisés, selon les propriétés abrasives du matériel.

NETTOYAGE

1. Procedez aux étapes 1 à 3 des instructions relatives à la décompression.
2. Tournez la buse en position de nettoyage. Appuyez fermement sur le pistolet de pulverisation contre un recipient de matériel mis à la terre et pointez-le vers le fond du recipient. Relâchez le verrou

de la gachette et appuyez sur la gachette pour renvoyer le matériel dans le tuyau haute pression vers le conteneur de matériel.
3. Une fois la pression relachée, l'chez la gachette et engagez le verrou de la gachette.
4. Soulevez le tuyau d'aspiration (10) et le tuyau de sortie (11) et laissez-les se vider dans le recipient de matériel.
5. Detachez le tuyau de sortie (11) du tuyau d'aspiration (10) et placez le tuyau de sortie (11) dans un recipient de collecte vide et mis à la terre.
6. Abaissez l'extrémité du tuyau d'aspiration (10) dans un recipient mis à la terre contenant un liquide de nettoyage. Rincez la peinture à base d'eau avec de l'eau et la peinture à bas e d'huile et le lubrifiant de conservation avec du white-spirit ou tout autre produit de nettoyage compatible.
7. Tournez le bouton de réglage de la pression (8) dans le sens horaire à 1/3 du réglage maximal.
8. Vérifiez si le levier de la valve de décompression (6) est en position verticale.
9. Reglez l'interrupteur (1) sur la position de départ.
10. Attendez que de l'eau propre ou du liquide de nettoyage propre soit du tuyau de sortie (11).
11. Mettez le levier de décompression (6) en position horizontale.
12. Tournez le bouton de réglage de la pression (8) à 1/2 du réglage maximal.
13. Tournez la buse en position de nettoyage. Appuyez fermement sur le pistolet de pulverisation contre un recipient de collecte mis à la terre et pointez-le vers le fond du recipient. Relâchez le verrou de la gâchette et appuyez sur la gâchette.

1. Attendez que de l'eau propre ou du liquide de nettoyage proprecke. Relâchez la gâchette et engagez le verrou de la gâchette.
2. Procedez à une décompression.

Nettoyage du pistonet depulvérisation et du filtré

1. Procedez à une décompression.
2. Dévissez la poignée du pistolet de pulverisation.
3. Retirez le filtr de piston et pulverisation et nettoyez-le avec une Brosse propre et de l'eau ou du liquide de nettoyage. Remplacez le filtr du piston et pulverisation s'il est endommagé.
4. Retirez la protection de buse et nettoyez-la avec une Brosse propre et de l'eau ou un liquide de nettoyage.
5. Repositionnez la protection de buse selon les instructions d'installation de la buse.
6. Nettoyez l'extérieur du pistolet de pulverisation avec un chiffon imbibé d'eau ou de liquide de nettoyage.

Buse bouchée

Le produit est pompé à haute pression à travers un très petit trou dans la buse puis atomisé. En cas de bouchage, tournez la buse pour le nettoyer rapidement.

FIG. 10

RANGEMENT

• Ne pas stocker le produit rempli d'eau.
• Ne pas laisser l'eau geler dans le produit.
• Ne pas stocker le produit sous pression.
  Stockez le produit à l'intérieur.

VOIR LE TABLEAU DE PRESSION DE PULVÉRISATION

Matériau* Pression de pulvérisation
Vernis à base d'huile Au moins 55 bars
Agents de traitement du bois Au moins 55 bars
Peinture pour béton Au moins 55 bars
Peinture pour émail Au moins 103 bars
Vernis Au moins 103 bars
Peinture pour aluminium sans paillettes métalliques	Au moins 103 bars 1700
Peinture au latex de vinyle Au moins 117 bars
Peinture au latex acrylique Au moins 117 bars
Peinture à base d'huile Au moins 117 bars
Apprét à base d'huile et d'eau Au moins 117 bars

• Exemples de matériel à NE PAS utiliser : revêtements texturés, elastomères, asphalté, produits de traitement du bois, produits de replissage

RECHERCHE DE PANNES

ATTENTION!

• Procedez à une décompression avant tout contrôle et/ou réparation.
• Le schéma de dépannage est utilisé pour déterminer la cause des problèmes courants et pour y.Remédier. Contactez votre revendeur pour les problèmes qui ne sont pas traités dans le tableau de recherche des pannes.

Symptôme Cause possible Action proposée
Le moteur ne démarre pas. Vérifiez si la fiche est fermement insérée dans une prise secteur correctement mise à la terre (230 VCA, 50 Hz) et si l'interrupteur est en position de démarrage.	La pression réglée est trop BASSE.	Tournez le bouton de réglage de la pression dans le sens horsaire pour une pression plus élevé.
	Balais de charbon usés ou desserrés.	Remplacez ou ajustez les balais de charbon.
	La prise secteur n'est pas sous tension.	Utilisez une prise secteur qui fonctionne.
	La pompe est bouchée (du matériel a durci ou de l'eau a gelé dans la pompé).	Mettez le produit hors tension et débranchez la fiche mâle de la prise de courant. Contactez un réparateur/agréé.
	Le moteur ou les commandes sont endommagés.	Mettez le produit hors tension et débranchez la fiche mâle de la prise de courant. Contactez un réparateur/agréé.
Le produit s'active, mais la pompe ne produit aucune pression et n'aspire pas de matériel dans le tuyau d'aspiration.	Air dans la pompe, le tuyau ou le pistolet de pulverisation.	Suivez les instructions du chapitre sur la préparation pour la pulverisation.
	La bille de valve d'admission est coincée contre le siège de la valve.	Appuyez plusieurs fois sur le bouton de la valve manuelle (4).
	Le filtre d'entrée est bouché ou le tuyau d'aspiration n'est pas immergédans le conteneur de matériel.	Nettoyez le filtre d'entrée et vérifie si l'extrémité du tuyau d'aspiration se trouve sous la surface dans le conteneur de matériel.
	Bouchage causé par des particules dans le matériel.	Suivez les instructions de débouchage et de filtrage.
	Fuite dans le tuyau d'aspiration.	Vérifiez si le tuyau d'aspiration et ses raccordsprésentent des fissures et des fuites.
Débit de matériel trop faible, voire nul, ou il est impossible d'obtenir un modele de pulverisation acceptable.	Matériau insuffisant.	Vérifiez si l'extrémité du tuyau d'aspiration se trouve sous la surface dans le conteneur de matériel.
	Le tuyau d'aspiration est bouché.	Suivez les instructions de nettoyage en cas de bouchage.
	L'insert de buse est en position de nettoyage.	Tournez l'insert de buse en position de pulverisation.
	L'insert de buse est bouché.	Procedez au nettoyage de l'insert de buse.
	Le filtrte du pistonlet de pulverisation est bouché.	Procedez au nettoyage du pistonlet de pulverisation et du filtrte.
	Le matériel est trop écais.	Diluez le matériel conformément aux instructions du fabricant du matériel.
	L'insert de buse est trop grand pour les travaux en cours.	Choisissez un autre insert de buse. Reportez-vous au tableau de sélection des inserts de buse.
	L'insert de buse est usé. Remplacez l'insert de buse.	Remplacez l'insert de buse.
	La garniture et le joint de l'insert de buse sont usés ou manquants.	Remplacez le joint métallique et la garniture.
	Le filtrte d'entrée est bouché. N ettoyez le filtrte d'entrée.	Nettoyez le filtrte d'entrée.
	La vanne d'entrée ou de sortie est bouchée.	Nettoyez les vannes.
	La pression régée est trop BASSE.	Tournez le bouton de réglage de la pression dans le sens horsaire pour une pression plus élevé.
	Le tuyau à haute pression est trop long.	Utilisez un tuyau haute pression approprié.
Le produit ne maintain pas la pression.	Fuite.	Effectuez une décompression et serrez tous les racboards.
	La bague d'étanchéité est usée.	Remplacez le cercle d'étanchéité.
	La vanne d'entrée ou de sortie est bouchée.	Contactez un réparateur agréé.
	L'insert de buse est usé ou trop grand pour les travaux en cours.	Remplacez l'insert de buse.
Du matériel ou forme des vaguelettes sur la base.	La couche de matériel est trop épaisse.	Déplacez le pistolet de pulvérisation plus rapidement.
		Utilisez un insert de buse à ouverture plus petite ou une répartition de pulvérisation plus large.
		Veillez à bien garder le pistolet de pulvérisation à 30 cm de la surface.
Le matériel recouvre mal la surface.	La couche de matériel est trop épaisse.	Déplacez le pistolet de pulvérisation plus lentement.
		Utilisez un insert de buse à ouverture plus grande ou une répartition de pulvérisation plus étroite.
		Veillez à bien garder le pistolet de pulvérisation à 30 cm de la surface.
La répartition de pulvérisation varie fortement à l'utilisation.	Le dispositif de réglage de pression est usé et la pression varie donc fortement.	Contactez un réparateur agréé.
Il n'est pas possible d'appuyer sur la gâchette du pistolet de pulvérisation.	Le verroude la gâchette du pistolet de pulvérisation est engagé.	Tournze le verroude la gâchette pour le libérer.
Le débit du pistolet de pulvérisation ne s'accête pas quand la gâchette est reliçée.	Le pistolet de pulvérisation est usé.	Remplacez le pistolet de pulvérisation.
Du matériel s'écoule au niveau du bouton de réglage de la pression.	Le dispositif de réglage de la pression est usé.	Contactez un réparateur agréé.
Du matériel s'écoule par le tuyau de sortie.	Pression trop élevé dans le produit.	Contactez un réparateur agréé.
Le moteur surchauffe et tourne par intermittence. Le moteur s'éteint automatiquement en cas de surchauffe. Le produit peut être endommagé s'il n'est pas remédié à la cause de la surchauffe.	Les évets de l'appareil sont bouchés ou le produit a été couvert.	Gardez les évets de l'appareil propres et ne couvre pas le produit.
	Une rallonge trop longue ou trop faible est utilisée.	Utilisez une rallonge appropriée.
	Tension d'alimentation trop élevé.	Vérifiez si la tension correspond à la tension nominale indiquée sur la plaque signalétique.
	Le moteur est défectueux. Contaçez un réparateur agréé.

VEILIGHEIDSINSTRUCTIES
