LQS03 - Bewegingsdetector EtiamPro - Gratis gebruiksaanwijzing en handleiding

Merk	EtiamPro
Model	LQS03
Producttype	Inbouw bewegingsdetector
Gebruik	Aan/uit-bediening voor LED-strips 12V en 24V
Nominale ingangsspanning	12-24 VDC
Maximale nominale stroom	3 A
Detectiebereik	4 tot 20 cm
Kabellengte	100 cm
Vereiste boordiameter	8 mm
Beschermingsgraad	IP20
Bedrijfstemperatuur	-20°C tot 45°C
Installatie	Inbouw, montage in een gat van 8 mm
Compatibiliteit	LED-strips 12V en 24V
Werking	Bewegingsdetectie door handgebaar (Aan/Uit)
Veiligheidsvoorschriften	Niet blootstellen aan regen, vocht, spatwater. Beschermen tegen stoten en extreme hitte.
Onderhoud en reiniging	Reinigen met een droge doek. Geen vloeibare producten gebruiken.
Garantie	Service- en kwaliteitsgarantie Velleman Group NV (zie handleiding)

Veelgestelde vragen - LQS03 EtiamPro

Wat is het detectiebereik van de bewegingsdetector LQS03?

Het detectiebereik is 4 tot 20 cm. Het is ontworpen om handbewegingen van dichtbij te detecteren, ideaal voor kasten of besloten ruimtes.

Hoe installeer ik de inbouw bewegingsdetector?

Boor een gat van 8 mm op de gekozen plaats, steek de sensor erin en bevestig deze indien nodig met montagelijm. Verbind de kabel met de besturingsmodule, sluit de module aan op de LED-strip en de voeding. Test de werking voor de definitieve installatie.

Welke voedingsspanning is vereist?

Het apparaat werkt met een ingangsspanning van 12 tot 24 VDC. Het is compatibel met LED-strips van 12V en 24V.

Is de detector waterdicht?

Nee, de beschermingsgraad is IP20, wat betekent dat het niet beschermd is tegen water. Het moet binnenshuis worden geïnstalleerd, uit de buurt van vocht en spatwater.

Hoe reinig ik de detector LQS03?

Gebruik een droge, zachte doek om het oppervlak van de sensor te reinigen. Gebruik nooit vloeibare of schurende producten die het apparaat kunnen beschadigen.

Wat te doen als de detector niet reageert op beweging?

Controleer eerst de elektrische aansluitingen: de voeding, de besturingsmodule en de LED-strip. Zorg ervoor dat de detectieafstand wordt gerespecteerd (4-20 cm). Test het apparaat in een proefopstelling voor de definitieve installatie. Als het probleem aanhoudt, raadpleeg dan de handleiding of neem contact op met de klantenservice.

Wat is de aanbevolen bedrijfstemperatuur?

De detector werkt in een temperatuurbereik van -20°C tot 45°C. Vermijd blootstelling aan extreme temperaturen.

Kan ik deze detector gebruiken met LED-strips van 12V en 24V?

Ja, het is specifiek ontworpen om te werken met LED-strips van 12V en 24V. Zorg ervoor dat de voeding overeenkomt met de spanning van uw LED-strip.

Wat zijn de afmetingen van de detector?

De exacte afmetingen zijn niet gespecificeerd, maar de sensor is ontworpen om in een gat van 8 mm te passen. Hij is zeer compact voor een discrete installatie in kasten.

Hoe werkt de bewegingsdetector?

De detector gebruikt een nabijheidssensor die handbewegingen detecteert binnen het detectiebereik (4-20 cm). Een gebaar schakelt de LED-strip in, een tweede gebaar schakelt hem uit. De elektronische besturingsmodule kan worden verborgen in een valse wand.

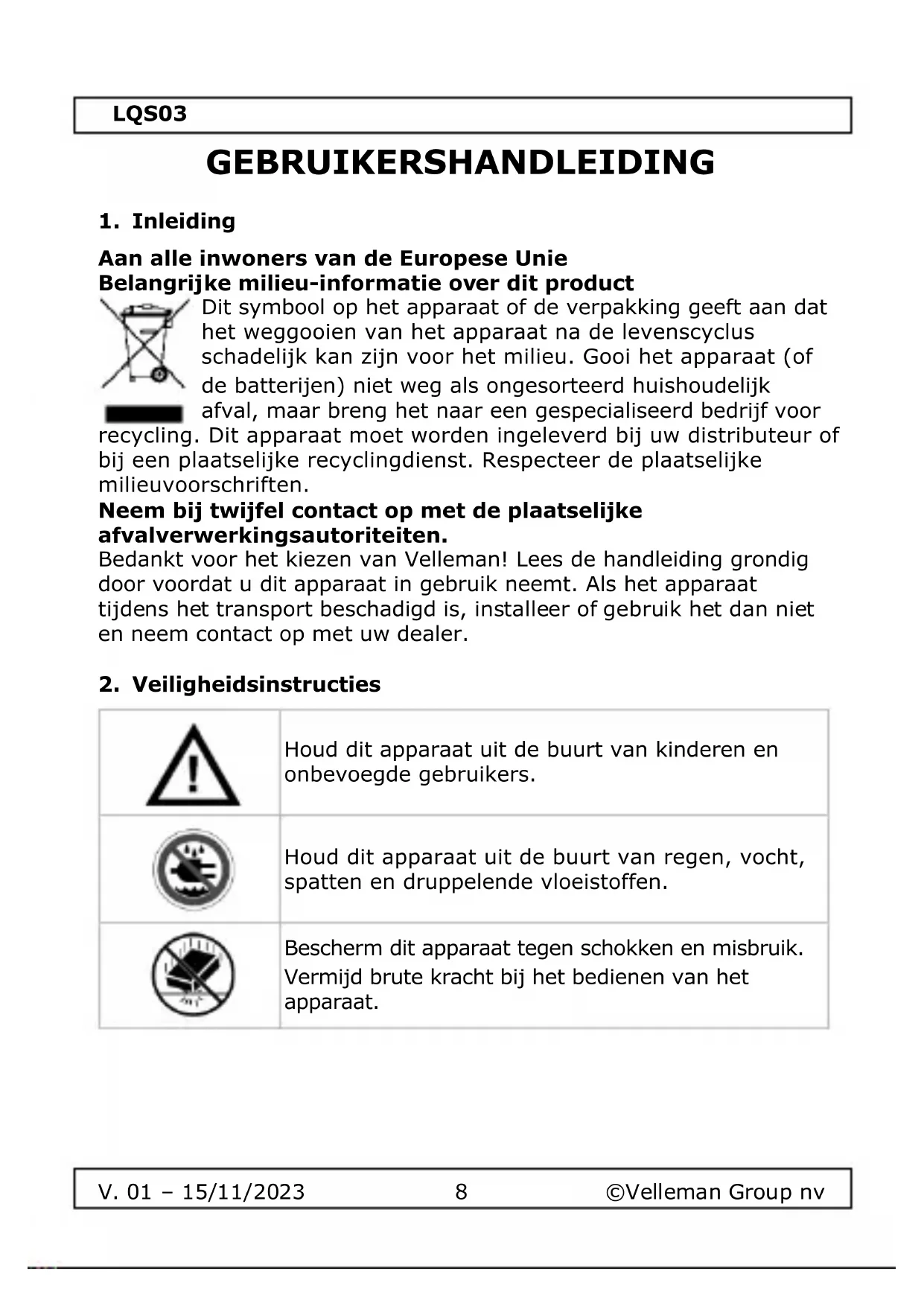

GEBRUIKSAANWIJZING LQS03 EtiamPro

Movement sensor switch - recessed installation - 12V/24V Schakelaar met bewegingssensor - inbouwinstallatie - 12V/24V

Aan alle inwoners van de Europese Unie Belangrijke milieu-informatie over dit product

Dit symbool op het apparaat of de verpakking geeft aan dat het weggooien van het apparaat na de levenscyclus schadelijk kan zijn voor het milieu. Gooi het apparaat (of de batterijen) niet weg als ongesorteerd huishoudelijk afval, maar breng het naar een gespecialiseerd bedrijf voor recycling. Dit apparaat moet worden ingeleverd bij uw distributeur of bij een plaatselijke recyclingdienst. Respecteer de plaatselijke milieuvoorschriften.

Neem bij twijfel contact op met de plaatselijke afvalverwerkingsautoriteiten.

Bedankt voor het kiezen van Velleman! Lees de handleiding grondig door voordat u dit apparaat in gebruik neemt. Als het apparaat tijdens het transport beschadigd is, installeer of gebruik het dan niet en neem contact op met uw dealer.

2. Veiligheidsinstructies

	Houd dit apparaat uit de buurt van kinderen en onbevoegde gebruikers.
	Houd dit apparaat uit de buurt van regen, vocht, spatten en druppelende vloeistoffen.
	Bescherm dit apparaat tegen schokken en misbruik. Vermijd brute kracht bij het bedienen van het apparaat.

Bescherm het apparaat tegen extreme hitte en stof.

3. Algemene richtlijnen

Raadpleeg de Velleman Group NV® Service- en

Kwaliteitsgarantie op de laatste pagina's van deze handleiding.

• Maak jezelf vertrouwd met de functies van het apparaat voordat je het daadwerkelijk gebruikt.
  • Alle wijzigingen aan het apparaat zijn verboden.
• Gebruik het apparaat alleen voor het beoogde doel. Bij ongeoorloofd gebruik vervalt de garantie.

4. Kenmerken en specificaties

• Deze compacte schakelsensor verbergt mooi de bediening van LED-verlichting. Monteer deze sensor eenvoudig voor verzonken montage in de kast door een gat van 8 mm te boren. Je kunt de elektronische besturingsmodule gemakkelijk wegwerken in een voorzetwand. Zo krijg je een perfect afgewerkte installatie.
• Met één zwaai van je hand activeer je de LED-strip. Een tweede zwaai en het licht gaat weer uit. Transformeer je ruimte met deze handige, slimme oplossing. Kies voor onze inbouwschakelaarsensor en breng innovatie in je interieur. Zie afbeelding op pagina 2
• geschikt voor: 12 en 24V LED-strips

5. Installatie

Bepaal de montagelocatie:

Bepaal de locatie waar de sensor moet worden geplaatst. Kies een locatie voor de sensor waar de kans op onbedoelde beweging minimaal is. Vermijd bijvoorbeeld plaatsen waar veel mensen langslopen. Een goede plek is vaak aan de zijkant van een kast of muur.

Belangrijk!

Sluit de sensor aan op de LED-driver en LED-strip en test de werking in een testopstelling. Als het resultaat goed is, kun je beginnen met de daadwerkelijke assemblage.

Boor het montagegat:

Gebruik de boormachine om een gat te boren op de gemarkeerde plaats. Zorg ervoor dat het gat groot genoeg is (8mm) om de sensor veilig te monteren.

Plaats de bewegingssensor:

Plaats de sensor in het geboorde gat en zet hem stevig vast met wat montagelijk (indien nodig). Sluit vervolgens de aansluitkabel aan op de module.

Monteer de LED Strip in een aluminium profiel.

Sluit de bedrading van de schakelmodule van de bewegingssensor aan op de LED Strip en verbind de ingang van de schakelmodule met een LED-voeding. Aansluitschema zie pagina 2.

Testbedrijf:

Zwaai eenmaal zachtjes voor de sensor en kijk of de LED Strip aangaat. Zwaai een tweede keer om te controleren of de sensor beweging detecteert en de LED Strip uitschakelt.

1. Technische specificaties

Fysische eigenschappen
Kabellengte	100 cm
Maximale stroomsterkte	3 A
Ingangsspanning VDC-bereik	12-24 V

V. 01 - 15/11/2023

10

©Velleman Group nv

LQS03

Detectiebereik	4-20 cm
boordiameter	8 mm
IP-waarde	IP20
Bedrijfstemperatuurbereik	-20-45 °C

Gebruik dit toestel enkel met originele accessoires. Velleman Group nv kan niet aansprakelijk gesteld worden in geval van schade of letsel ten gevolge van (verkeerd) gebruik van dit toestel. Meer informatie over dit product en de laatste versie van deze handleiding vindt u op onze website www.velleman.eu. De informatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.

© COPYRIGHTVERMELDING

Het auteursrecht op deze handleiding berust bij Velleman

Group nv. Alle wereldwijde rechten voorbehouden. Niets uit deze handleiding mag worden gekopieerd, gereproduceerd, vertaald of herleid tot elektronische media of anderszins zonder voorafgaande schriftelijke toestemming van de houder van het auteursrecht.
