LQS03 - Bewegungsmelder EtiamPro - Kostenlose Bedienungsanleitung

Marke	EtiamPro
Modell	LQS03
Produkttyp	Eingebauter Bewegungsmelder
Verwendung	Ein-/Ausschaltung für LED-Streifen 12V und 24V
Nenn-Eingangsspannung	12-24 VDC
Maximaler Nennstrom	3 A
Erkennungsbereich	4 bis 20 cm
Kabellänge	100 cm
Erforderlicher Bohrdurchmesser	8 mm
Schutzart	IP20
Betriebstemperatur	-20°C bis 45°C
Installation	Eingebaut, Montage in einem 8 mm Loch
Kompatibilität	LED-Streifen 12V und 24V
Funktionsweise	Bewegungserkennung durch Handgeste (Ein/Aus)
Sicherheitshinweise	Nicht Regen, Feuchtigkeit oder Spritzwasser aussetzen. Vor Stößen und extremer Hitze schützen.
Wartung und Reinigung	Mit einem trockenen Tuch reinigen. Keine flüssigen Produkte verwenden.
Garantie	Service- und Qualitätsgarantie Velleman Group NV (siehe Anleitung)

Häufig gestellte Fragen - LQS03 EtiamPro

Wie groß ist die Erkennungsreichweite des Bewegungsmelders LQS03?

Der Erkennungsbereich beträgt 4 bis 20 cm. Er ist dafür ausgelegt, Handbewegungen in unmittelbarer Nähe zu erkennen, ideal für Schränke oder beengte Räume.

Wie installiere ich den eingebauten Bewegungsmelder?

Bohren Sie ein 8 mm Loch an der gewählten Stelle, setzen Sie den Sensor ein und befestigen Sie ihn ggf. mit Montagekleber. Verbinden Sie das Kabel mit dem Steuermodul, schließen Sie dann das Modul an den LED-Streifen und die Stromversorgung an. Testen Sie die Funktion vor der endgültigen Installation.

Welche Versorgungsspannung wird benötigt?

Das Gerät arbeitet mit einer Eingangsspannung von 12 bis 24 VDC. Es ist kompatibel mit LED-Streifen 12V und 24V.

Ist der Melder wasserdicht?

Nein, die Schutzart ist IP20, was bedeutet, dass er nicht gegen Wasser geschützt ist. Er muss im Innenbereich, fern von Feuchtigkeit und Spritzwasser installiert werden.

Wie reinige ich den Melder LQS03?

Verwenden Sie ein trockenes, weiches Tuch, um die Sensoroberfläche zu reinigen. Verwenden Sie niemals flüssige oder scheuernde Mittel, die das Gerät beschädigen könnten.

Was tun, wenn der Melder nicht auf Bewegung reagiert?

Überprüfen Sie zuerst die elektrischen Verbindungen: die Stromversorgung, das Steuermodul und den LED-Streifen. Stellen Sie sicher, dass der Erkennungsabstand (4-20 cm) eingehalten wird. Testen Sie das Gerät in einer Testkonfiguration vor der endgültigen Installation. Wenn das Problem weiterhin besteht, lesen Sie die Anleitung oder kontaktieren Sie den Kundendienst.

Was ist die empfohlene Betriebstemperatur?

Der Melder arbeitet in einem Temperaturbereich von -20°C bis 45°C. Vermeiden Sie extreme Temperaturen.

Kann ich diesen Melder mit LED-Streifen 12V und 24V verwenden?

Ja, er ist speziell für den Betrieb mit LED-Streifen 12V und 24V ausgelegt. Stellen Sie sicher, dass die Stromversorgung der Spannung Ihres LED-Streifens entspricht.

Welche Abmessungen hat der Melder?

Die genauen Abmessungen sind nicht angegeben, aber der Sensor ist für den Einbau in ein 8 mm Loch ausgelegt. Er ist sehr kompakt für eine diskrete Installation in Schränken.

Wie funktioniert der Bewegungsmelder?

Der Melder verwendet einen Näherungssensor, der Handbewegungen in seinem Erkennungsbereich (4-20 cm) erfasst. Eine Geste schaltet den LED-Streifen ein, eine zweite Geste aus. Das elektronische Steuermodul kann in einer Zwischenwand versteckt werden.

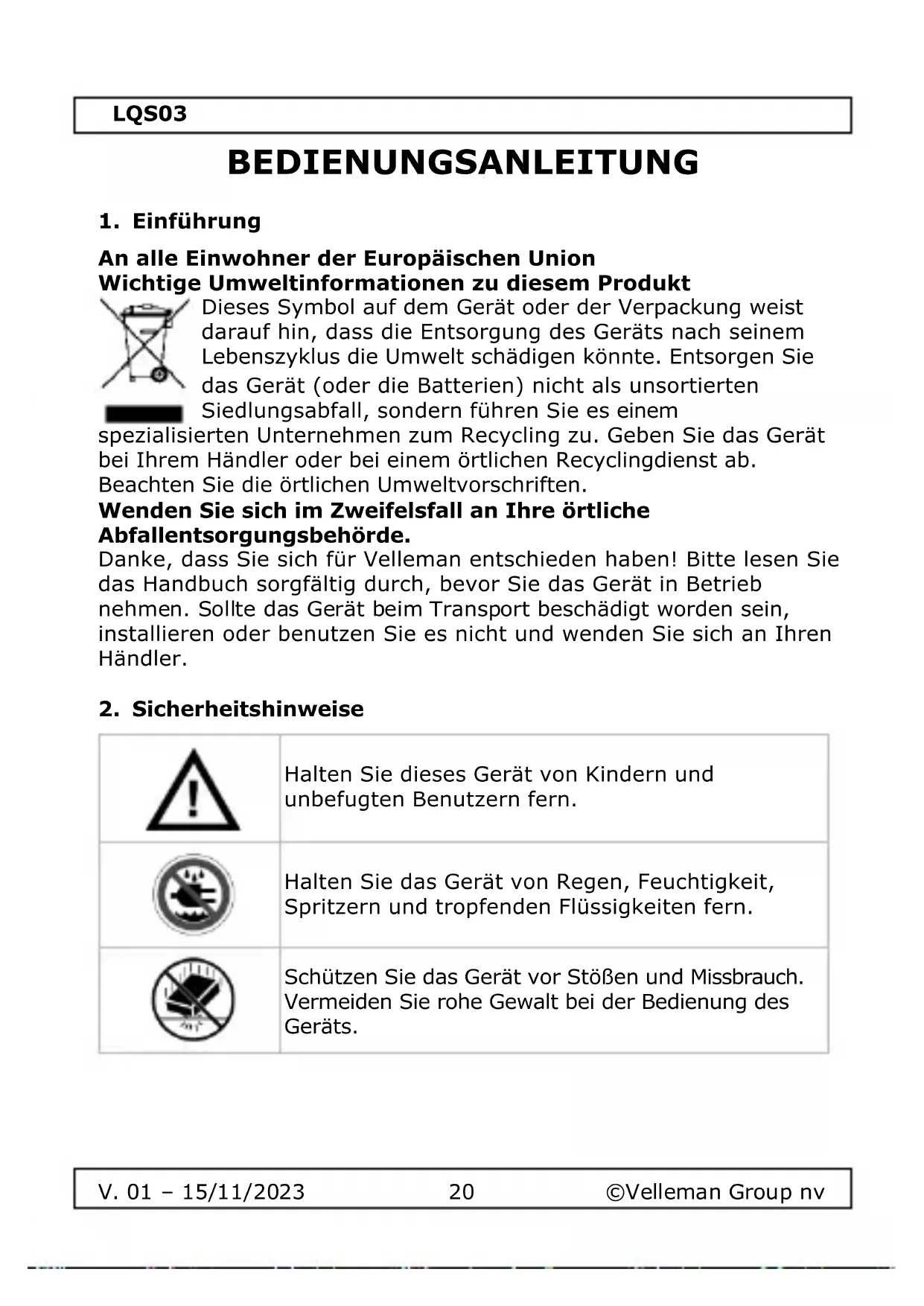

BEDIENUNGSANLEITUNG LQS03 EtiamPro

Bewegungsmelderschalter - Unterputzmontage - 12V/24V

BEDIENUNGSANLEITUNG 20

MANUAL DO UTILIZADOR 24

Movement sensor switch function

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen zu diesem Produkt

Dieses Symbol auf dem Gerät oder der Verpackung weist darauf hin, dass die Entsorgung des Geräts nach seinem Lebenszyklus die Umwelt schädigen könnte. Entsorgen Sie das Gerät (oder die Batterien) nicht als unsortierten Siedlungsabfall, sondern führen Sie es einem

spezialisierten Unternehmen zum Recycling zu. Geben Sie das Gerät bei Ihrem Händler oder bei einem örtlichen Recyclingdienst ab. Beachten Sie die örtlichen Umweltvorschriften.

Wenden Sie sich im Zweifelsfall an Ihre örtliche Abfallentsorgungsbehörde.

Danke, dass Sie sich für Velleman entschieden haben! Bitte lesen Sie das Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Sollte das Gerät beim Transport beschädigt worden sein, installieren oder benutzen Sie es nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

	Halten Sie dieses Gerät von Kindern und unbefugten Benutzern fern.
	Halten Sie das Gerät von Regen, Feuchtigkeit, Spritzern und tropfenden Flüssigkeiten fern.
	Schützen Sie das Gerät vor Stößen und Missbrauch. Vermeiden Sie rohe Gewalt bei der Bedienung des Geräts.

Schützen Sie das Gerät vor extremer Hitze und Staub.

3. Allgemeine Leitlinien

Siehe die Velleman Group NV® Service- und Qualitätsgarantie auf den letzten Seiten dieses Handbuchs.

• Machen Sie sich mit den Funktionen des Geräts vertraut, bevor Sie es tatsächlich benutzen.
• Jegliche Veränderungen am Gerät sind verboten.
• Verwenden Sie das Gerät nur für den vorgesehenen Zweck. Bei nicht bestimmungsgemäßer Verwendung des Geräts erlischt die Garantie.

4. Merkmale und Spezifikationen

- Dieser kompakte Schaltersensor verbirgt schön die Steuerung der LED-Beleuchtung. Montieren Sie diesen Sensor einfach für die Unterputzmontage im Schrank, indem Sie ein 8-mm-Loch bohren. Das elektronische Steuermodul können Sie problemlos in einer Zwischenwand verstecken. So erhalten Sie eine perfekt ausgeführte Installation.

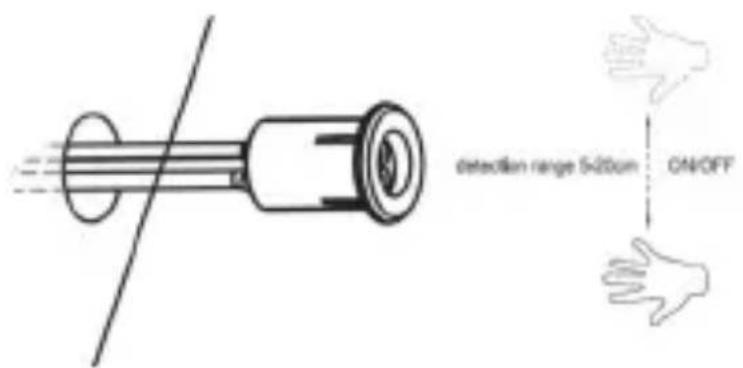

- Mit nur einer Handbewegung aktivieren Sie die LED-Leiste. Ein zweiter Wink und die Lichter gehen wieder aus. Verwandeln Sie Ihren Raum mit dieser praktischen und intelligenten Lösung. Entscheiden Sie sich für unseren Einbauschaltersensor und bringen Sie Innovation in Ihr Interieur. Siehe Bild auf Seite 2

- geeignet für: 12 und 24V LED-Streifen

5. Einrichtung

Bestimmen Sie den Montageort:

Bestimmen Sie den Ort, an dem der Sensor angebracht werden soll. Wählen Sie einen Standort für den Sensor, an dem die Wahrscheinlichkeit einer unbeabsichtigten Bewegung minimal ist.

LQS03

Vermeiden Sie zum Beispiel Orte, an denen viele Menschen vorbeigehen. Ein guter Platz ist oft an der Seite eines Schranks oder einer Wand.

Wichtig!:

Schließen Sie den Sensor an den LED-Treiber und den LED-Streifen an und testen Sie den Betrieb in einem Testaufbau. Wenn das Ergebnis gut ist, können Sie mit der eigentlichen Montage beginnen.

Bohren Sie das Montageloch:

Bohren Sie mit dem Bohrer ein Loch an der markierten Stelle. Achten Sie darauf, dass das Loch groß genug ist (8 mm), um den Sensor sicher zu montieren.

Platzieren Sie den Bewegungsmelder:

Setzen Sie den Sensor in das gebohrte Loch ein und fixieren Sie ihn ggf. mit etwas Montagekleber). Schließen Sie dann das Anschlusskabel an das Modul an.

Montieren Sie den LED-Streifen:

Montieren Sie den LED-Streifen in ein Aluminiumprofil.

Verbinden Sie die Verdrahtung vom Schaltmodul des Bewegungsmelders mit dem LED-Streifen und schließen Sie den Eingang des Schaltmoduls an ein LED-Netzteil an. Anschlussplan siehe Seite 2.

Test:

Winken Sie einmal sanft vor dem Sensor und beobachten Sie, ob sich der LED-Streifen einschaltet. Winken Sie ein zweites Mal, um zu überprüfen, ob der Sensor eine Bewegung erkennt und den LED-Streifen ausschaltet.

LQS03

1. Technische Daten

Physikalische Eigenschaften
Länge des Kabels	100 cm
Maximaler Nennstrom	3 A
Eingangsspannung Nennwert VDC Bereich	12-24 V
Erfassungsbereich	4-20 cm
Bohrerdurchmesser	8 mm
IP-Einstufung	IP20
Betriebstemperaturbereich	-20-45 °C

Verwenden Sie dieses Gerät nur mit Originalzubehör. Die Velleman Group nv kann nicht für Schäden oder Verletzungen verantwortlich gemacht werden, die durch den (falschen) Gebrauch dieses Geräts entstehen. Weitere Informationen zu diesem Produkt und die neueste Version dieses Handbuchs finden Sie auf unserer Website www.velleman.eu. Die Informationen in diesem Handbuch können ohne vorherige Ankündigung geändert werden.

© COPYRIGHT-VERMERK

Das Urheberrecht an diesem Handbuch liegt bei der Velleman Group nv. Alle weltweiten Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung des Urheberrechtsinhabers kopiert, reproduziert, übersetzt oder auf ein elektronisches Medium oder anderweitig reduziert werden.
