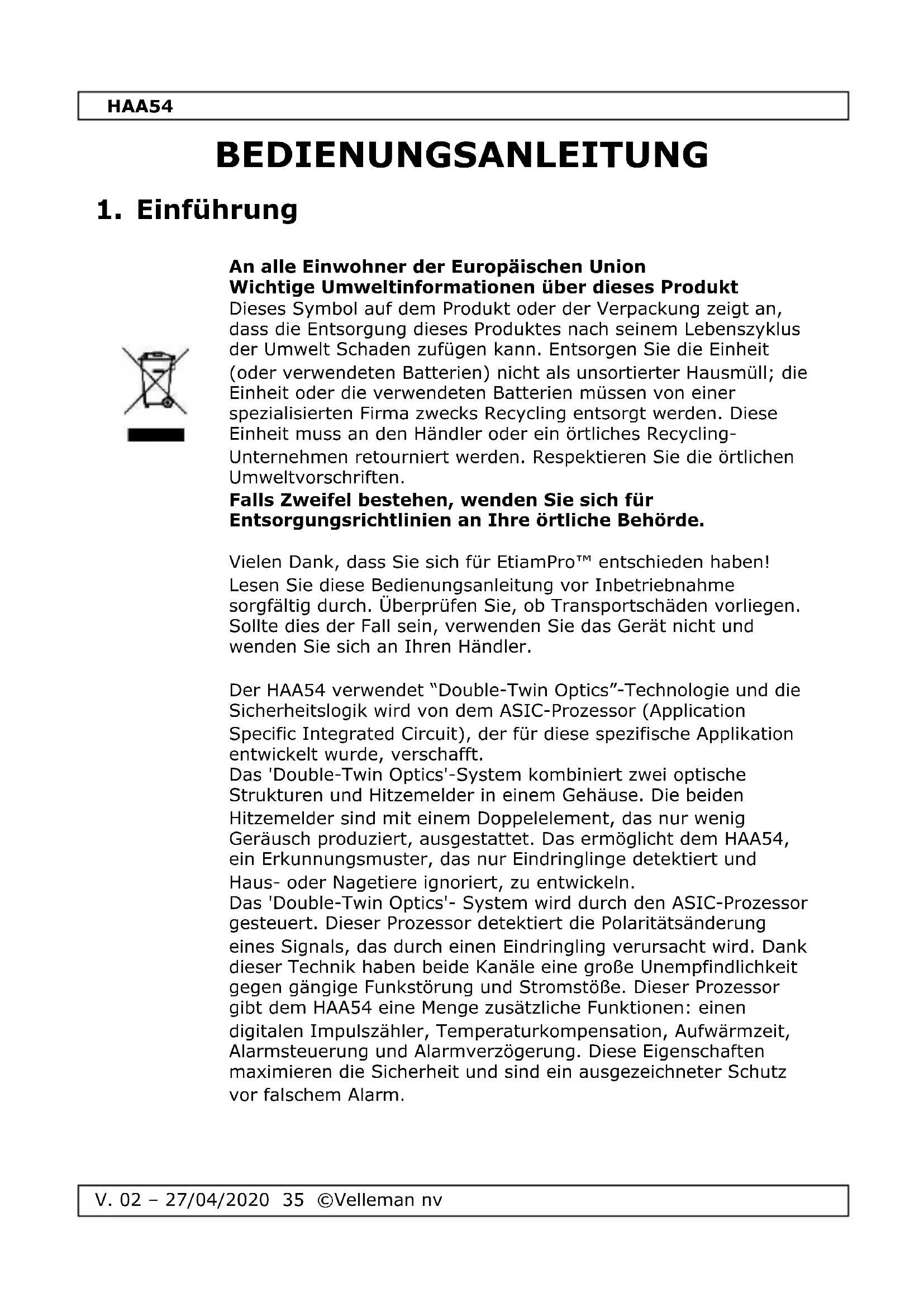

Vielen Dank, dass Sie sich für EtiamPro™ entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

Der HAA54 verwendet “Double-Twin Optics”-Technologie und die Sicherheitslogik wird von dem ASIC-Prozessor (Application Specific Integrated Circuit), der für diese spezifische Applikation entwickelt wurde, verschafft.

Das 'Double-Twin Optics'-System kombiniert zwei optische Strukturen und Hitzemelder in einem Gehäuse. Die beiden Hitzemelder sind mit einem Doppelelement, das nur wenig Geräusch produziert, ausgestattet. Das ermöglicht dem HAA54, ein Erkunnungsmuster, das nur Eindringlinge detektiert und Haus- oder Nagetiere ignoriert, zu entwickeln.

Das 'Double-Twin Optics'- System wird durch den ASIC-Prozessor gesteuert. Dieser Prozessor detektiert die Polaritätsänderung eines Signals, das durch einen Eindringling verursacht wird. Dank dieser Technik haben beide Kanäle eine große Unempfindlichkeit gegen gängige Funkstörung und Stromstöße. Dieser Prozessor gibt dem HAA54 eine Menge zusätzliche Funktionen: einen digitalen Impulszähler, Temperaturkompensation, Aufwärmzeit, Alarmsteuerung und Alarmverzögerung. Diese Eigenschaften maximieren die Sicherheit und sind ein ausgezeichneter Schutz vor falschem Alarm.HAA54

V. 02 – 27/04/2020 36 ©Velleman nv

2. Sicherheitshinweise

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.

3. Allgemeine Richtlinien

• Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.

• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

• Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.

• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

Detektion der PolaritätsänderungHAA54

V. 02 – 27/04/2020 38 ©Velleman nv

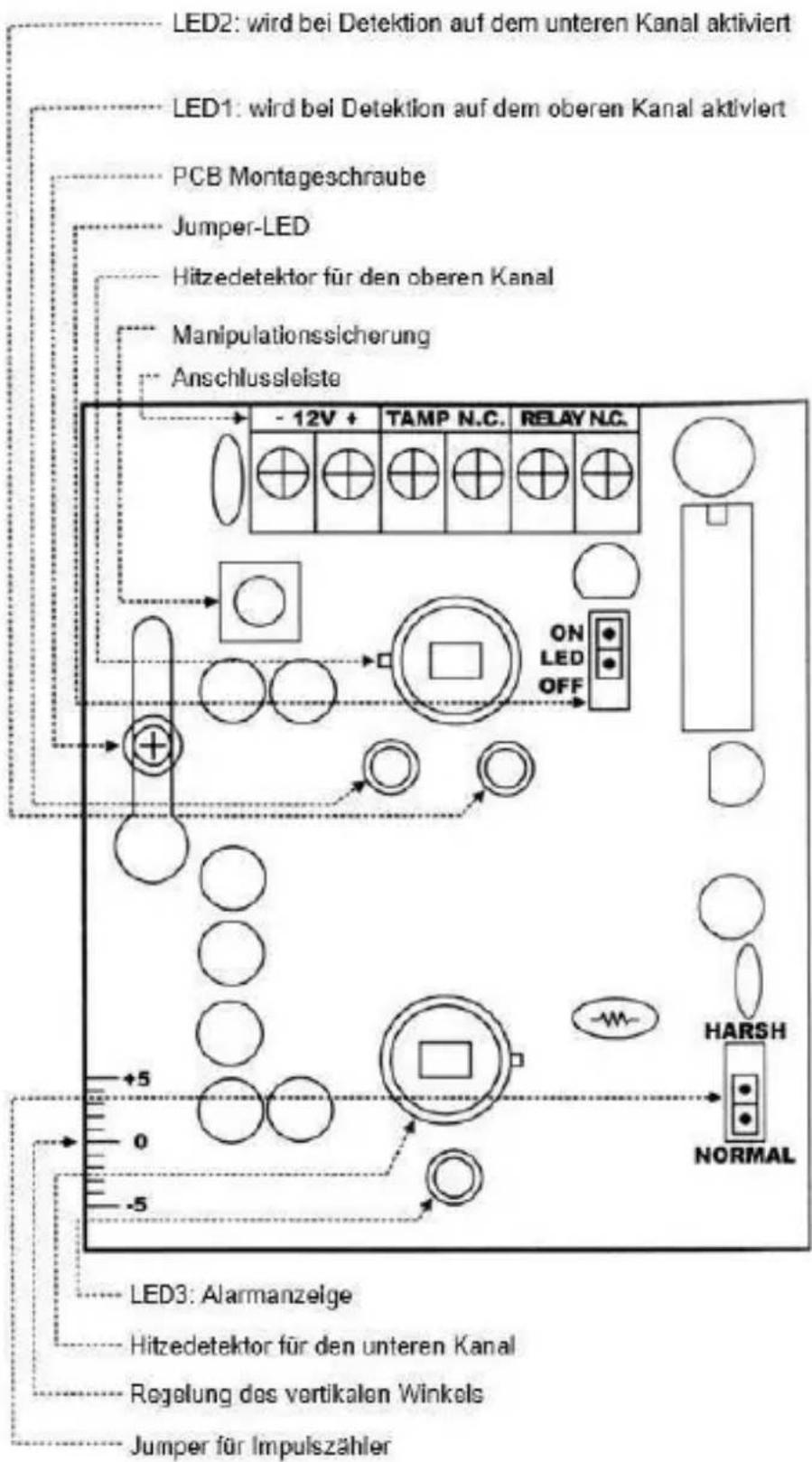

6. Lay-Out der LeiterplatteHAA54

12V Verbinden Sie den positiven Anschluss (+) an einer Spannungsquelle von 9-16 VDC auf der Bedienkonsole des Alarms. Verbinden Sie den negativen Anschluss (-) an den Erdungspunkt der Bedienkonsole.

TAMPER NC Verbinden Sie diese Anschlüsse mit einer 24hr N.C. (Normally Closed) Schutzzone der Alarmbedienkonsole. Der Manipulationssicherungskontakt ist geschlossen wenn die Frontplatte des Detektors eingerastet ist. Der Kontakt wird geöffnet werden und ein Alarmsignal wird sofort zur Bedienkonsole gesendet werden, sobald die Frontplatte entfernt wird.

RELAY NC Dies ist das Alarmausgangsrelais des Detektors. Diese 2 Anschlüsse müssen mit einer N.C. Schutzzone der Alarmbedienkonsole verbunden werden.

LED Stellen Sie den Jumper auf die “ON”-Position um alle LEDs scharf zu stellen oder auf die “OFF”- Position um alle LEDs zu deaktivieren. Detektion ist noch immer möglich mit den LEDs in der “OFF”-Position.

PULSE Stellen Sie den Jumper des Impulszählers auf die “NORMAL”-Position für Standarddetektion in einer stabilen Umgebung. Stellen Sie den Jumper des Impulszählers auf die “HARSH”- Position für doppelte Detektion innerhalb von 12 Sekunden. Haustiere werden in diesem Modus ignoriert, was sehr nützlich ist in unstabilen Umgebungen.

LED 1 “ON” bei Detektion im oberen Kanal

LED 2 “ON” bei Detektion im unteren Kanal

LED 3 “ON” wenn der Alarm aktiviert ist, blinkt diese LED während der Einschaltverzögerung.

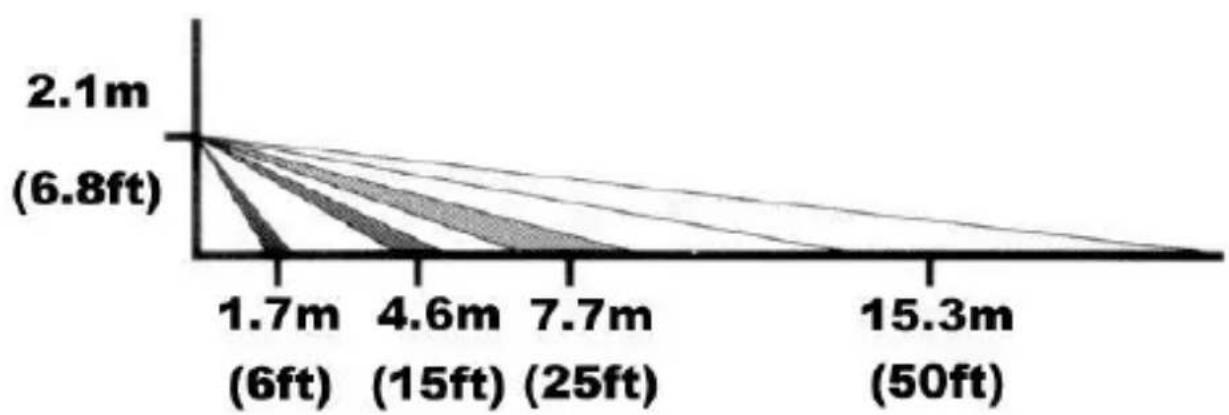

Regelung des vertikalen Winkels

Drehen Sie die Montageschraube der Leiterplatte los um die Leiterplatte aufwärts oder abwärts zu bewegen. So kann der Anwender den Detektionswinkel und die Reichweite des Geräts regeln und die Detektion von kleinen (Haus) Tieren vermeiden.

Dieses Gerät ist mit 2 Hitzedetektoren für Bewegungsdetektion ausgestattet. BERÜHREN DIE DIE HITZEDETEKTOREN NICHT!HAA54

• Der Detektor kann auf einer flachen Oberfläche (z.B. an einer Wand) oder in einer Ecke montiert werden. Wählen Sie eine stabile Fläche.

• Dieser Detektor darf nur im Innenbereich verwendet werden und muss an einem abgeschirmten Ort montiert werden.

• Das Gerät keinen warmen oder kalten Luftströmen aussetzen.

• Richten Sie den Detektor nicht auf Heizgeräte, Luftdurchlässe einer Klimaanlage, Fenster oder Gitter eines (Tief)Kühlschrankes oder andere Oberflächen die gegen Temperaturschwankungen empfindlich sind.

• Stellen Sie keine großen Objekte vor dem Detektor, denn das verringert bedeutsam die durch den Detektor geschützte Zone.

• Selektieren Sie einen Montageort, der es ermöglicht, den Detektor in einem Winkel von 45° (= optimal) zu der erwarteten Bahn des Eindringlings zu montieren. Am besten montieren Sie den Detektor in einer Ecke.

Frontplatte entfernen

1. Schrauben Sie die Schraube los.

2. Bringen Sie die Spitze eines Schraubendrehers in den

Schlitz ein und entriegeln Sie die Frontplatte.

3. Entfernen Sie die Frontplatte.

Leiterplatte entfernen

Die Leiterplatte muss entfernt werden, bevor Sie die Rückplatte montieren.

1. Schrauben Sie die Befestigungsschraube der Leiterplatte

2. Drücken Sie die Leiterplatte bis den Kopf der Schraube

durch das Loch geht.

3. Entfernen Sie vorsichtig die Leiterplatte.

Die Rückplatte montieren

Die Rückplatte ist für Wand- oder Eckmontage geeignet.

1. Bringen Sie das Stromkabel durch an das Loch an der

Ober- und Innenseite der Rückplatte.

2. Die Löcher an der Rückseite sind für Oberflächenmontage

oder Wandmontage geeignet. Die Löcher an der Seite sind für Eckmontage geeignet.

3. Montieren Sie die Rückplatte.HAA54

1. Bringen Sie die Leiterplatte wieder an und befestigen Sie

die Leiterplatte mit der Befestigungsschraube.

2. Verbinden Sie die Kabel mit der Anschlussleiste.

3. Bringen Sie die Frontplatte wieder an und sorgen Sie dafür,

dass die Manipulationssicherung eingedrückt ist wenn Sie die Frontplatte einrasten. Schließen Sie das Gehäuse mit der Schraube.

1. Der "Walk Test" kann ausgeführt werden, sobald die

Einschaltverzögerung fertig ist, mit anderen Worten, wenn die Alarm-LED zu blinken aufhört. Der "Walk Test" ist notwendig um zu prüfen, ob das Gerät betriebsfähig ist und es die gewählte Zone deckt.

2. Der Alarm wird ertönen wenn sowohl die obere als die

untere Kanäle zur gleichen Zeit ausgelöst werden wenn der Jumper in der “NORMAL” Position steht.

3. Wenn der Jumper in der “HARSH”-Position steht, wird der

Alarm bei einer gleichzeitigen und doppelten Aktivierung der beiden Kanäle in einer Zeitspanne von 12 Sekunden, ertönen.

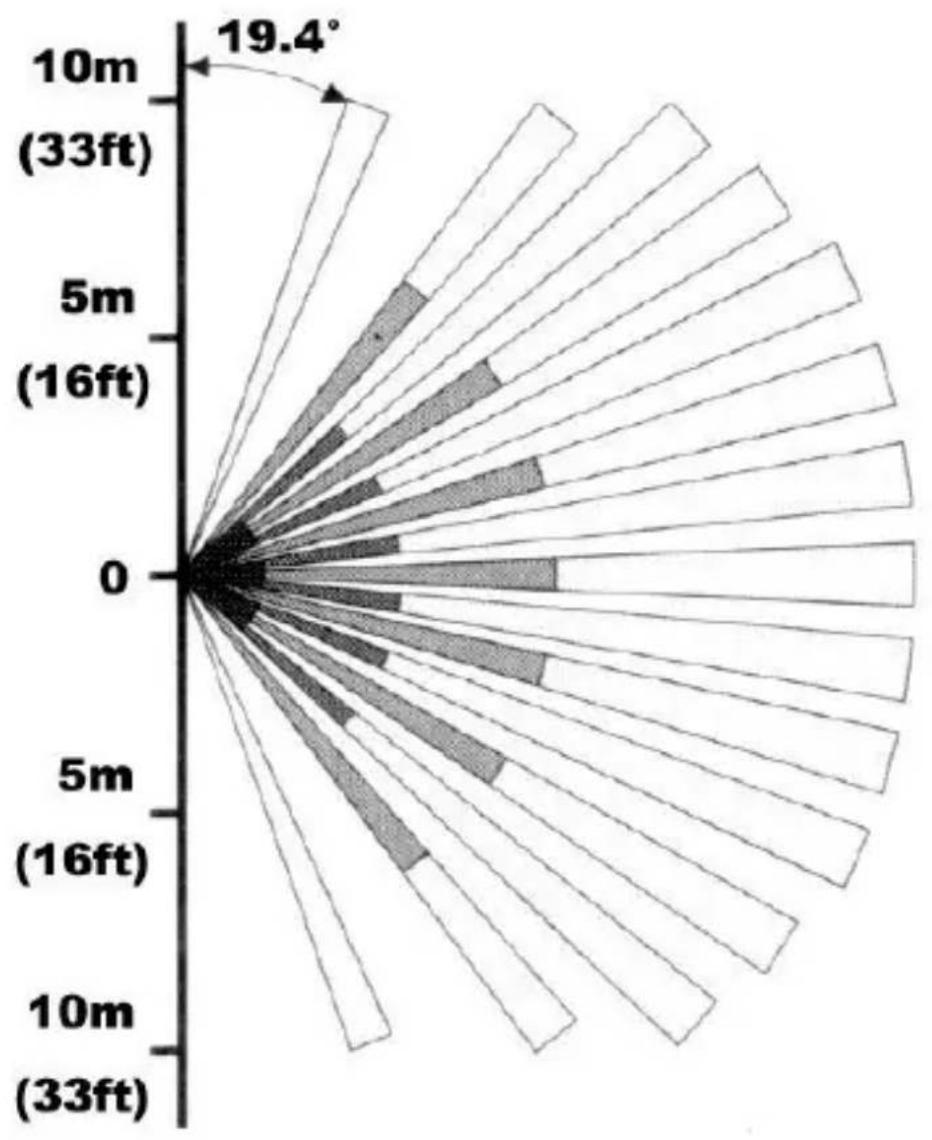

4. Der Erfassungsbereich und der vertikale Winkel des Geräts

können geregelt werden, indem Sie die Leiterplatte auf- oder abwärts schieben.

Stromverbrauch ............................... 15 mA typisch bei 12 VDC

Erfassungsmethode ............ Erfassung über wechselnde Polarität, .................................... 2 pyroelektronische Komponenten, PIR

Aufwärmzeit .................... 2 Minuten mit blinkender LED-Anzeige

Alarmausgang .. N.C-Relaiskontakt mit 10 seriellem Widerstand ............................................... Kontaktleistung: 28 VDC, 0.1 A

Walk-Test LEDs ............. oberen/unteren Kanäle,Alarm-Anzeigen ............... können nach wunsch aktiviert oder deaktiviert werden
