Type de produit	Détecteur de mouvements
Marque	EtiamPro
Modèle	HAA54
Technologie de détection	Double-Twin Optics avec détection PIR à polarité changeante
Alimentation	9-16 VCC, 12 VCC nominal
Consommation électrique	15 mA typique à 12 VCC
Sortie d'alarme	Contact relais normalement fermé (NC), 28 VCC / 0,1 A
Temporisation d'activation	2-3 secondes
Compteur d'impulsions	Normal ou 2 impulsions en 12 secondes (mode HARSH)
Indicateurs LED	3 LED : canal supérieur, canal inférieur, alarme (peuvent être désactivées)
Interrupteur anti-sabotage (Tamper)	Contact normalement fermé, 12 VCC / 50 mA
Température de fonctionnement	-10 °C à +55 °C
Humidité de fonctionnement	95 % non condensant
Dimensions (L x H x P)	64 x 45 x 127 mm
Montage	Mural ou en angle, intérieur uniquement
Hauteur d'installation recommandée	2 à 3 mètres
Certifications	CE
Garantie	24 mois (conditions applicables)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Interrupteur anti-sabotage ; utilisation par enfants à partir de 8 ans sous surveillance
Pièces détachées et réparabilité	Utiliser uniquement des accessoires d'origine ; réparation par un professionnel qualifié

FOIRE AUX QUESTIONS - HAA54 EtiamPro

Comment installer le détecteur HAA54 ?

Choisissez un emplacement intérieur stable, à l'abri des courants d'air. Montez le panneau arrière au mur ou en angle à une hauteur de 2 à 3 mètres. Passez le câble d'alimentation, branchez les fils aux bornes, puis remettez le circuit imprimé et le panneau frontal en place.

Quelle est la hauteur d'installation recommandée ?

La hauteur recommandée est de 2 à 3 mètres. Le détecteur doit être orienté à 45° par rapport à la zone à surveiller.

Comment régler le cavalier LED ?

Placez le cavalier sur la position ON pour activer les LED, ou sur OFF pour les désactiver. En position OFF, la détection reste active.

Comment fonctionne le compteur d'impulsions ?

En position NORMAL, l'alarme se déclenche après une seule détection. En position HARSH, elle nécessite deux détections en 12 secondes, ce qui réduit les fausses alertes.

Que faire si l'appareil ne détecte pas correctement ?

Vérifiez l'angle de montage, la hauteur, et la propreté du boîtier. Ajustez la position verticale du circuit imprimé pour modifier la portée. Assurez-vous qu'aucun objet volumineux ne bloque le champ de vision.

Comment tester l'appareil ?

Attendez que la LED d'alarme cesse de clignoter (environ 2 minutes). Marchez dans la zone de détection : l'alarme doit se déclencher lorsque les deux canaux sont activés simultanément.

Le détecteur peut-il être utilisé à l'extérieur ?

Non, le HAA54 est conçu uniquement pour une utilisation à l'intérieur. Il doit être installé à l'abri des éléments.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Évitez de toucher les détecteurs de chaleur.

Que signifie le clignotement des LED ?

Les LED 1 et 2 s'allument lors de la détection sur le canal supérieur ou inférieur. La LED 3 clignote pendant la phase de chauffe (2 minutes) et s'allume fixe en cas d'alarme.

Quelle est la garantie du produit ?

Le produit bénéficie d'une garantie de 24 mois contre les vices de fabrication, sous réserve des conditions détaillées dans la notice.

MODE D'EMPLOI HAA54 EtiamPro

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non-sujets au tri sélectif; une déchetterie traitera l'appareil en question.

Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

Merci d'avoir acheté un produit Etiampro! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

Le HAA54 utilise la technologie "Double-Twin Optics" et la logique de sécurité est livrée par le processeur ASIC (Application Specific Integrated Circuit), conçu spécialement pour cette application.

Le système Double-Twin Optics combine deux structures optiques et deux détecteurs de chaleur dans un seul boîtier.

Chacun des détecteurs dispose de deux éléments jumelés qui ne produisent qu'un léger bruissement. La combinaison de ces éléments crée un mode de détection qui réagit uniquement en cas d'intrusion et qui néglige les animaux domestiques et les rongeurs.

Le système Double-Twin Optics est piloté par le processeur ASIC, qui assure la détection lorsque le signal change de polarité.

Grâce à cette technique, les deux canaux ont une immunité importante aux parasites et aux pointes de courant. Grâce au processeur ASIC, le HAA54 dispose en plus d'une gamme étendue de fonctions additionnelles : compteur numérique d'impulsions, compensation de température, temporisation

d'activation, une sortie d'alarme et des réglages d'alarme. Ces caractéristiques permettent d'optimiser la sécurité et offrent une protection plus qu'adéquate contre les fausses alertes.

2. Consignes de sécurité

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

3. Directives générales

• Se référer à la garantie de service et de qualité Velleman en fin de ce mode d'emploi.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie,
• N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Ni Velleman SA ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l'utilisation ou le dysfonctionnement de ce produit.
• Garder ce mode d'emploi pour toute référence ultérieure.

4. Mode de détection

Se référer à la page 2.

5. Système double-twin optics

Détection de polarité changeante

PAS D' ALARME			ALARME
DETECTEUR DE CHALEUR 1
DETECTEUR DE CHALEUR 2			Polarité changeante du signal causée par l'intrus
Parasites dans le mode "normal"
DETECTEUR DE CHALEUR 1
DETECTEUR DE CHALEUR
Un des deux canaux est activé			Les deux canaux sont activés

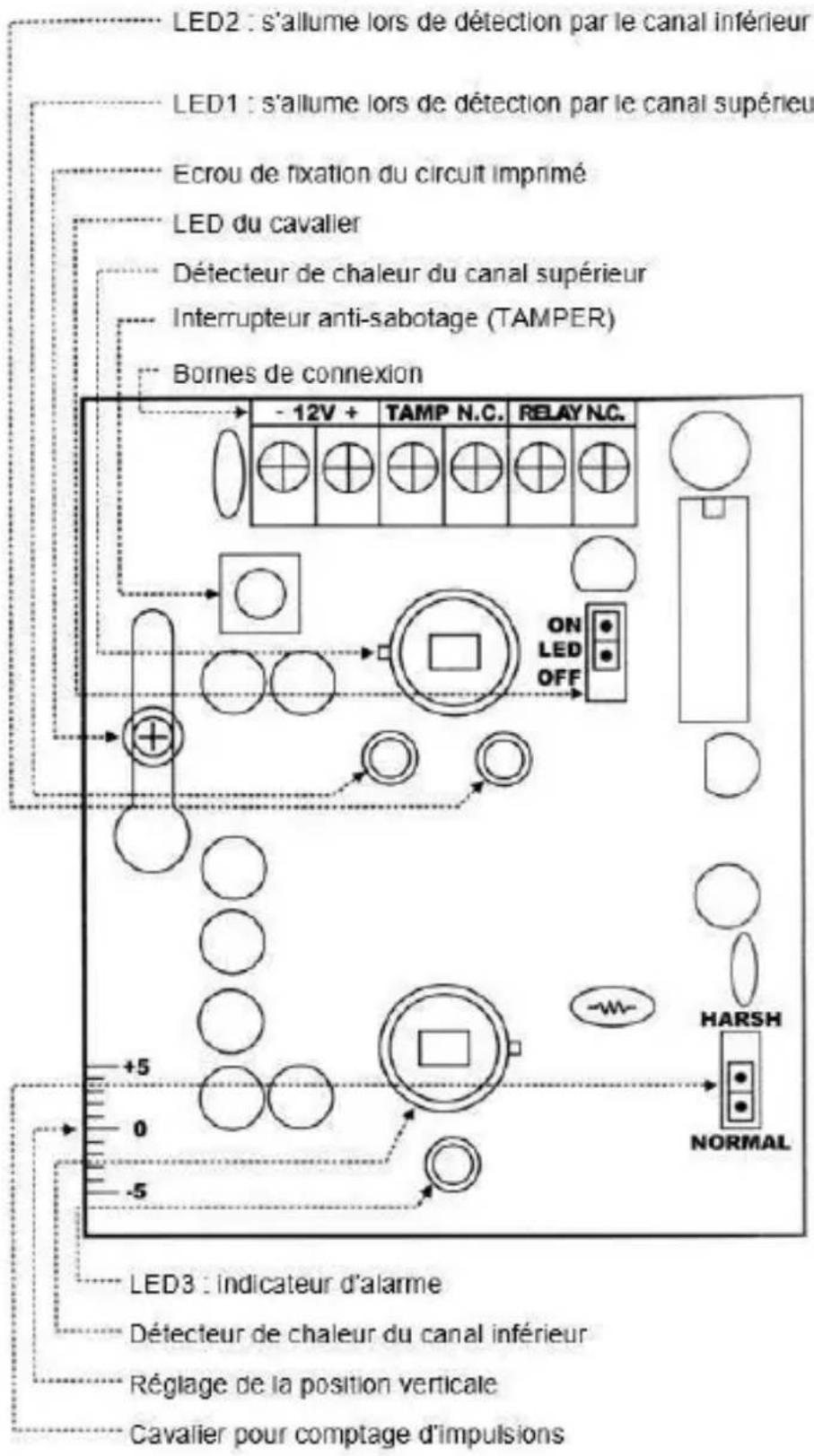

Bornes de connexion

12V	Branchez la borne positive (+) à une source d'alimentation de 9-16 VCC qui se trouve sur le panneau de commande de l'alarme. Branchez la borne négative (-) à la masse du panneau de commande.
TAMPER NC	Vous devez connecter ces bornes de connexion à une zone 24 h N.C. (Normally Closed = Normalement Fermé) du panneau de commande de l'alarme. Le contact anti-intrusion (TAMPER) est fermé si le panneau frontal du détecteur est en place. Le contact s'ouvre et un signal d'alarme est immédiatement envoyé vers le panneau de commande lorsque le panneau frontal est enlevé.
RELAY NC	Le sortie relais alarme du détecteur. Ces deux bornes de connexion doivent être connectées à une zone N.C. du panneau de commande de l'alarme.

Réglage du cavalier

LED

Placez le cavalier dans la position “ON” afin d’armer les LED ; mettez-le dans la position “OFF” afin de désactiver les LED. Néanmoins, l’appareil est toujours capable de détecter des hôtes indésirables avec le cavalier dans la position “OFF”.

PULSE

Mettez le compteur d’impulsions dans la position “NORMAL” pour le mode de détection standard. Ce mode est très pratique si l’appareil est installé dans un environnement stable. Placez le compteur d’impulsions dans la position “HARSH” (difficile) pour une double détection dans les 12 secondes. Ceci constitue la position la plus pratique si l’appareil est installé dans un environnement difficile ou instable. Les animaux domestiques sont ignorés dans ce mode.

Indicateurs LED

LED 1	“ON” lors de détection par le canal supérieur
LED 2	“ON” lors de détection par le canal inférieur
LED 3	“ON” en cas d’alarme, clignote pendant que l’appareil chauffe

Réglage de la position verticale

Dévissez l'écrou de fixation du circuit imprimé pour glisser le circuit imprimé en haut ou en bas, ce qui permet de modifier l'angle de détection et la portée de l'appareil. Ceci permet

également d'éviter les fausses alertes causées par des animaux domestiques ou des rongeurs.

Les détecteurs de chaleur

Cet appareil est équipé de deux détecteurs de chaleur pour la détection de mouvements. NE TOUCHEZ PAS AUX DETECTEURS !

Lieu de montage

• Le détecteur convient pour montage mural ou en angle. Choisissez une surface stable.
• Le HAA54 s'utilise uniquement à l'intérieur et doit être installé dans un environnement qui est à l'abri des éléments.
• Évitez d'installer l'appareil à proximité de courants d'air chaud ou froid.
• Le détecteur ne peut pas être orienté vers des conduits de chauffage, des grilles de ventilation, des fenêtres extérieures, les grilles de congélateurs ou de réfrigérateurs ou vers toute autre surface qui est sujette à des variations de température soudaines et violentes.
• Évitez de placer des objets volumineux devant le détecteur, comme ceux-ci réduisent considérablement le champ de surveillance en gênant les rayons du détecteur.
• Choisissez un lieu de fixation qui permet d'utiliser le détecteur sous un angle de 45° (angle optimal) vis-à-vis de l'endroit où l'intrus entrera probablement le champ de surveillance. De préférence, le détecteur est monté en angle. • Hauteur d'installation : 2 à 3 m.

Comment enlever le panneau frontal

1. Dévissez l'écrou.
2. Insérez la pointe du tournevis dans la cannelure en dessous de l'écrou de fixation du boîtier et dégagez le panneau frontal.
3. Retirer le couvercle frontal.

Comment enlever le circuit imprimé

Enlevez le circuit imprimé avant de monter le panneau arrière.

1. Desserrez l'écrou de fixation du circuit imprimé.
2. Poussez le circuit imprimé en haut jusqu'à ce que la tête de l'écrou passe par le trou.
3. Enlevez le circuit imprimé prudemment.

Montage du panneau arrière

Le panneau arrière convient pour montage mural ou en angle.

1. Insérez le câble d'alimentation dans le trou défonçable en haut et à l'intérieur du panneau arrière.
2. Les trous défonçables à l'arrière conviennent pour le montage sur une surface plate. Les trous défonçables sur le côté conviennent pour le montage en angle.
3. Installez le panneau arrière.

Câblage et installation du panneau frontal

1. Remettez le circuit imprimé en place et serrez l'écrou de fixation.
2. Branchez les fils aux bornes de connexion.
3. Installez le panneau frontal en veillant à ce que l'interrupteur anti-intrusion (TAMPER) soit enfoncé. Serrez l'écrou de fixation.

Test de l'appareil

1. Vous pouvez exécuter ce test dès que l'appareil a chauffé, c.-à-d. dès que la LED d'alarme ne clignote plus. Le test est indispensable pour vérifier si l'appareil est en état de marche et si toute la zone de détection est protégée.
2. L'alarme se déclenche lorsque les deux canaux sont activés simultanément quand le cavalier du compteur d'impulsions est fixé dans la position "NORMAL".
3. Si le cavalier est fixé dans la position "HARSH", l'alarme sera uniquement déclenchée lors d'une double activation simultanée des canaux dans les 12 secondes.
4. Vous devez glisser le circuit imprimé en haut ou en bas afin de modifier la portée et la position verticale de l'appareil.

8. Spécifications techniques

consommation de courant.... 15 mA typique à 12 VCC tension d'opération.... 9-16 VCC, 12 VCC nominal méthode de détection.... détection PIR avec polarité changeante,.... système "Double-Twin Optics" délai d'échauffement.... typique 2 minutes,.... avec indication par LED clignotante temporisation d'activation de l'alarme.... 2-3 s sortie d'alarme.... contact relais N. F..... avec une résistance en série de 10 Ω.... puissance : 28 VCC, 0.1 A LED de détection.. canal supérieur/inférieur, indicateurs d'alarme.... peuvent être désactivées

compteur d'impulsions.... réponse normale ou 2 impulsions.... dans les 12 secondes dans la position "HARSH" interrupteur anti-sabotage.... contact N. F..... avec une résistance en série de 10 Ω.... puissance : 12 VCC, 50 mA température de service.... -10 à +55 °C humidité.... 95 % non condensant EMC.... selon les normes du label CE dimensions.... 64 (L) x 45 (H) x 127 (P) mm

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans notification préalable.

© DROITS D'AUTEUR Velleman SA est l'ayant-droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant-droit.
