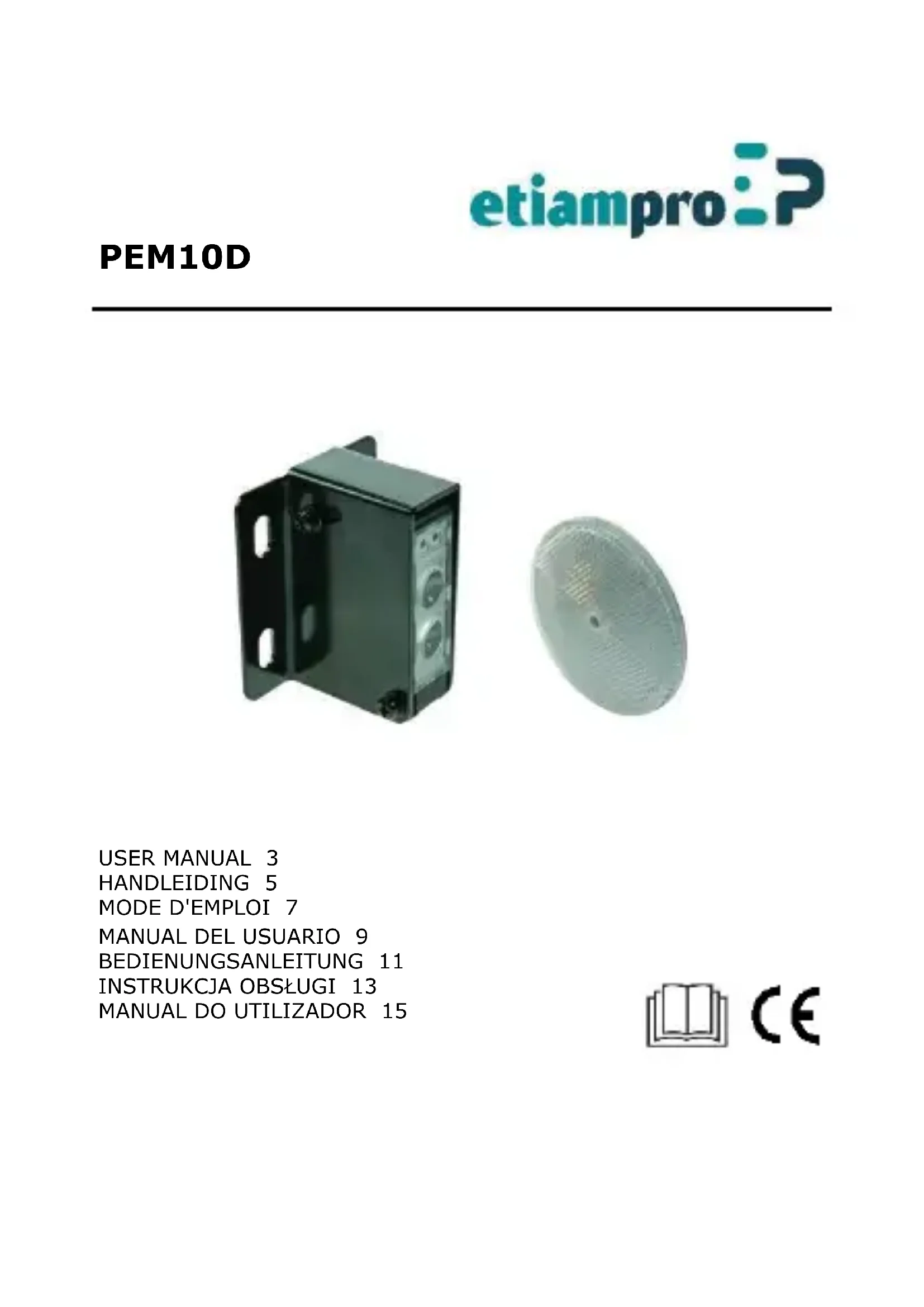

PEM10D - Détecteur de mouvements EtiamPro - Notice d'utilisation et mode d'emploi gratuit

Marque	EtiamPro
Modèle	PEM10D
Type de produit	Détecteur de mouvements à rétro-réflexion
Dimensions (L x H x P)	20 x 39 x 63 mm
Alimentation	12-250 VCA/VCC ±10 %
Consommation	±10 mA
Portée de détection	10 m
Méthode de détection	Rétro-réflexion par LED infrarouge
Délai de réponse	5-10 ms
Sortie	Relais (N.O., N.C., COM)
Courant de contact	1 A / 250 VCA
Indice de protection	IP44
Matériau du boîtier	PC (polycarbonate)
Température de service	-10 °C à +55 °C
Résistance aux parasites	1500 Vpp / 1 μs
Éclairement maximal (lampe)	< 10000 lux
Éclairement maximal (soleil)	< 30000 lux
Type de câble	Multiconducteurs (5 fils)
Réglages	Portée et délai (via potentiomètres)
Indicateurs LED	LED jaune (alignement), LED verte (alimentation)
Utilisation prévue	Intérieur uniquement

FOIRE AUX QUESTIONS - PEM10D EtiamPro

Comment brancher le détecteur PEM10D ?

Le câble comporte 5 fils : brun (alimentation +), bleu (alimentation -), noir (N.O. normalement ouvert), blanc (COM commun), gris (N.C. normalement fermé). Respectez les polarités et la tension 12-250 VCA/VCC.

Quelle est la portée de détection maximale ?

La portée est de 10 mètres en rétro-réflexion. La portée réelle peut varier selon les conditions environnementales et le réglage du potentiomètre.

Puis-je utiliser ce détecteur en extérieur ?

Non, le PEM10D est conçu pour une utilisation en intérieur uniquement. L'IP44 le protège des projections d'eau, mais il n'est pas étanche à la pluie. L'humidité et la condensation peuvent altérer son fonctionnement.

Comment régler la portée et le délai ?

Utilisez un petit tournevis cruciforme pour ajuster les potentiomètres situés sur l'appareil (réglages A). Le potentiomètre de portée ajuste la distance de détection, et celui de délai ajuste le temps de réponse (5-10 ms).

Que faire si le détecteur ne s'allume pas ?

Vérifiez d'abord les connexions électriques : polarité correcte, tension d'alimentation dans la plage (12-250 V). Assurez-vous que la LED d'alimentation (verte) s'allume. Si le problème persiste, consultez la notice complète.

Quelle est la consommation électrique de l'appareil ?

La consommation est d'environ ±10 mA sous tension nominale. Cela permet une utilisation économique et compatible avec la plupart des installations.

Le détecteur peut-il être utilisé avec des lampes LED ?

Oui, mais la sortie relais (1 A/250 VCA) peut commander des charges résistives ou faiblement inductives. Pour les lampes LED, vérifiez que le courant d'appel ne dépasse pas la capacité du relais. Un contacteur auxiliaire peut être nécessaire.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Gardez la lentille propre pour éviter les fausses détections.

Que faire en cas de dysfonctionnement ?

Vérifiez les branchements, l'absence de parasites, et les réglages. Si l'appareil est défectueux, contactez votre revendeur dans le cadre de la garantie (24 mois pour les particuliers). Conservez la preuve d'achat.

Ce détecteur est-il compatible avec les systèmes domotiques ?

Oui, grâce à sa sortie relais (contact sec), il peut être intégré à un système domotique ou à un automate. Utilisez les fils N.O. ou N.C. selon la logique souhaitée.

MODE D'EMPLOI PEM10D EtiamPro

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles eventuelles) parmi les déchets municipaux non-sujets au tri sélectif; une déchetterie

traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

Merci d'avoir acheté un produit Etiampro! Lire attentivement le livre présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'instruire et consulter votre revendeur.

• Utiliser cet appareil à l'intérieur. Des gouttes de pluie et la condensation peuvent influencer le fonctionnement.

2. Description

Se référer aux illustrations en page 2 de ce mode d'emploi.

A - Réglages*		B - Vue frontale
1	délié de réponse	1	LED d'alignement
2	portée de détention	2	LED d'alimentation

Ajuster avec un petit tournevis Phillips cruciforme.

C - câblage

1	brun : polarité alimentation
2	bleu : polarité alimentation
3	noir : N.O. (normalement ouvert)
4	blanc COM
5	gris : N.C. (normalement fermé)

3. Spécifications techniques

méthode de détection... rétro-réflexion

tension d'entrée 12-250 VCA/VCC ± 10 %

délai de réponse 5-10 ms

élément d'émission LED infrarouge

indication d'opération : LED jaune

dimensions 20 x 39 x 63 mm

consommation de courant. ±10 mA

sortie. sortie relais

courant de contact. 1A/250 Vca

éclamation

lampe. < 10000 lux

lumière du soleil < 30000 lux

méthode de connexion : câble multiconducteurs

résistance de bruit 1500 Vpp / 1 μs

matériau boîtier

boitier PC

objectif. PC

température de service. -10 °C à +55 °C

index IP. IP44
