LQS03 - Détecteur de mouvements EtiamPro - Notice d'utilisation et mode d'emploi gratuit

Marque	EtiamPro
Modèle	LQS03
Type de produit	Détecteur de mouvement encastré
Utilisation	Commande marche/arrêt pour bandes LED 12V et 24V
Tension d'entrée nominale	12-24 VDC
Courant nominal maximal	3 A
Plage de détection	4 à 20 cm
Longueur du câble	100 cm
Diamètre de perçage requis	8 mm
Indice de protection	IP20
Température de fonctionnement	-20°C à 45°C
Installation	Encastrée, montage dans un trou de 8 mm
Compatibilité	Bandes LED 12V et 24V
Fonctionnement	Détection de mouvement par geste de la main (On/Off)
Consignes de sécurité	Ne pas exposer à la pluie, l'humidité, les éclaboussures. Protéger des chocs et de la chaleur extrême.
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits liquides.
Garantie	Garantie de service et de qualité Velleman Group NV (voir notice)

FOIRE AUX QUESTIONS - LQS03 EtiamPro

Quelle est la distance de détection du détecteur de mouvement LQS03 ?

La plage de détection est de 4 à 20 cm. Il est conçu pour détecter le mouvement de la main à proximité immédiate, idéal pour les armoires ou les espaces confinés.

Comment installer le détecteur de mouvement encastré ?

Percez un trou de 8 mm à l'emplacement choisi, insérez le capteur et fixez-le si nécessaire avec de la colle de montage. Connectez le câble au module de commande, puis branchez le module à la bande LED et à l'alimentation. Testez le fonctionnement avant l'installation finale.

Quelle tension d'alimentation est requise ?

L'appareil fonctionne avec une tension d'entrée de 12 à 24 VDC. Il est compatible avec les bandes LED 12V et 24V.

Le détecteur est-il étanche ?

Non, l'indice de protection est IP20, ce qui signifie qu'il n'est pas protégé contre l'eau. Il doit être installé à l'intérieur, à l'abri de l'humidité et des éclaboussures.

Comment nettoyer le détecteur LQS03 ?

Utilisez un chiffon sec et doux pour nettoyer la surface du capteur. N'utilisez jamais de produits liquides ou abrasifs qui pourraient endommager l'appareil.

Que faire si le détecteur ne réagit pas au mouvement ?

Vérifiez d'abord les connexions électriques : l'alimentation, le module de commande et la bande LED. Assurez-vous que la distance de détection est respectée (4-20 cm). Testez l'appareil dans une configuration d'essai avant l'installation définitive. Si le problème persiste, consultez la notice ou contactez le service après-vente.

Quelle est la température de fonctionnement recommandée ?

Le détecteur fonctionne dans une plage de température de -20°C à 45°C. Évitez de l'exposer à des températures extrêmes.

Puis-je utiliser ce détecteur avec des bandes LED 12V et 24V ?

Oui, il est spécifiquement conçu pour fonctionner avec des bandes LED 12V et 24V. Assurez-vous que l'alimentation correspond à la tension de votre bande LED.

Quelles sont les dimensions du détecteur ?

Les dimensions exactes ne sont pas spécifiées, mais le capteur est conçu pour s'insérer dans un trou de 8 mm. Il est très compact pour une installation discrète dans les armoires.

Comment fonctionne le détecteur de mouvement ?

Le détecteur utilise un capteur de proximité qui détecte le mouvement de la main dans sa plage de détection (4-20 cm). Un geste allume la bande LED, un second geste l'éteint. Le module de commande électronique peut être dissimulé dans une fausse paroi.

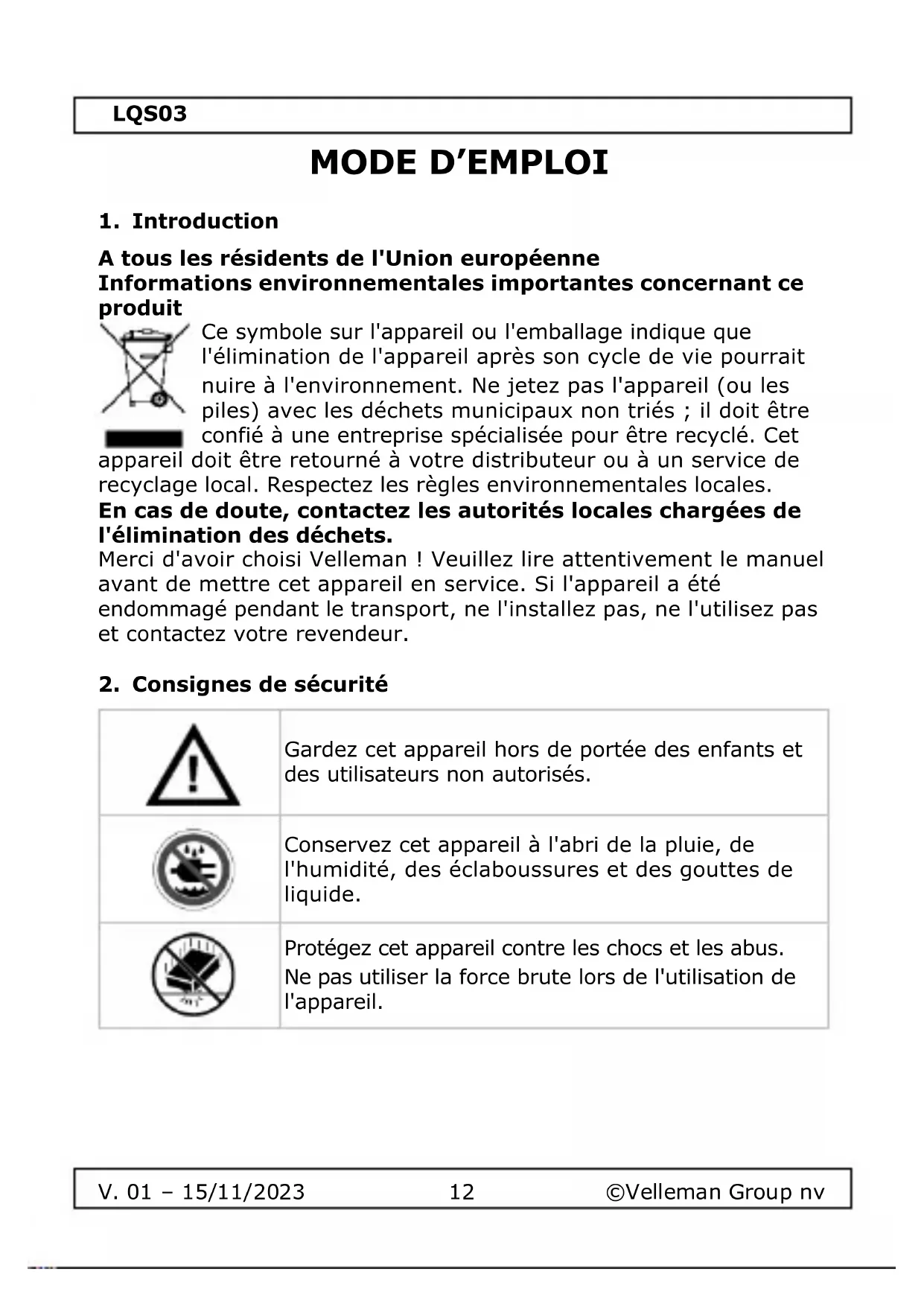

MODE D'EMPLOI LQS03 EtiamPro

Interrupteur à détecteur de mouvement - installation encastrée - 12V/24V

A tous les résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination de l'appareil après son cycle de vie pourrait nuire à l'environnement. Ne jetez pas l'appareil (ou les piles) avec les déchets municipaux non triés ; il doit être confié à une entreprise spécialisée pour être recyclé. Cet appareil doit être retourné à votre distributeur ou à un service de recyclage local. Respectez les règles environnementales locales.

En cas de doute, contactez les autorités locales chargées de l'élimination des déchets.

Merci d'avoir choisi Velleman ! Veuillez lire attentivement le manuel avant de mettre cet appareil en service. Si l'appareil a été endommagé pendant le transport, ne l'installez pas, ne l'utilisez pas et contactez votre revendeur.

2. Consignes de sécurité

	Gardez cet appareil hors de portée des enfants et des utilisateurs non autorisés.
	Conservez cet appareil à l'abri de la pluie, de l'humidité, des éclaboussures et des gouttes de liquide.
	Protégez cet appareil contre les chocs et les abus. Ne pas utiliser la force brute lors de l'utilisation de l'appareil.

Protégez l'appareil contre la chaleur extrême et la poussière.

3. Lignes directrices générales

Reportez-vous à la garantie de service et de qualité de Velleman Group NV® qui figure dans les dernières pages de ce manuel.

• Familiarisez-vous avec les fonctions de l'appareil avant de l'utiliser.
  • Toute modification de l'appareil est interdite.
  • N'utilisez l'appareil que pour l'usage auquel il est destiné. L'utilisation non autorisée de l'appareil annule la garantie.

4. Caractéristiques et spécifications

• Ce détecteur d'interrupteur compact dissimule joliment la commande de l'éclairage LED. Il suffit de percer un trou de 8 mm pour encastrer ce capteur dans l'armoire. Vous pouvez facilement dissimuler le module de commande électronique dans une fausse paroi. Vous obtiendrez ainsi une installation parfaitement finie.
• D'un seul geste de la main, vous activez la bande LED. Un deuxième geste et les lumières s'éteignent à nouveau. Transformez votre espace avec cette solution pratique et intelligente. Choisissez notre détecteur d'interrupteur encastré et apportez de l'innovation à votre intérieur. Voir l'image à la page 2
• convient pour : Bandes LED 12 et 24V

5. Installation

Déterminer l'emplacement de montage :

Déterminez l'endroit où le capteur doit être placé. Choisissez un emplacement pour le capteur où le risque de mouvement involontaire est minimal. Par exemple, évitez les endroits où de

LQS03

nombreuses personnes passent. Un bon emplacement se trouve souvent sur le côté d'une armoire ou d'un mur.

Important!

Connectez le capteur au pilote LED et à la bande LED et testez le fonctionnement dans une configuration d'essai. Si le résultat est bon, vous pouvez commencer l'assemblage effectif.

Percez le trou de montage :

Utilisez la perceuse pour percer un trou à l'endroit marqué. Assurez-vous que le trou est suffisamment grand (8 mm) pour monter le capteur en toute sécurité.

Placez le capteur de mouvement :

Insérez le capteur dans le trou percé et fixez-le solidement avec de la colle de montage si nécessaire.) Branchez ensuite le câble de connexion au module.

Monter la bande LED :

Monter la bande LED dans un profilé en aluminium.

Connectez le câblage du module de commutation du capteur de mouvement à la bande LED et connectez l'entrée du module de commutation à une alimentation LED. Le schéma de connexion se trouve à la page 2.

Test :

Passez doucement une fois devant le capteur et observez si la bande LED s'allume. Agiter une seconde fois pour vérifier que le capteur détecte un mouvement et éteint la bande LED.

6. Spécifications techniques

Propriétés physiques

V. 01 - 15/11/2023

14

©Velleman Group nv

LQS03

Longueur du câble	100 cm
Courant nominal maximal	3 A
Tension d'entrée nominale Plage VDC	12-24 V
Plage de détection	4-20 cm
diamètre du foret	8 mm
Indice de protection IP	IP20
Plage de température de fonctionnement	-20-45 °C

N'utilisez cet appareil qu'avec des accessoires d'origine. Velleman Group nv ne peut être tenu responsable en cas de dommages ou de blessures résultant d'une utilisation (incorrecte) de cet appareil. Pour plus d'informations concernant ce produit et la dernière version de ce manuel, veuillez consulter notre site web www.velleman.eu. Les informations contenues dans ce manuel peuvent être modifiées sans préavis.

© AVIS DE DROIT D'AUTEUR

Le copyright de ce manuel est la propriété de Velleman Group nv. Tous les droits mondiaux sont réservés. Aucune partie de ce manuel ne peut être copiée, reproduite, traduite ou réduite sur un support électronique ou autre sans l'accord écrit préalable du détenteur des droits d'auteur.
