LQS03 - Detector de movimiento EtiamPro - Manual de uso y guía de instrucciones gratis

Marca	EtiamPro
Modelo	LQS03
Tipo de producto	Detector de movimiento empotrado
Uso	Control de encendido/apagado para tiras LED de 12V y 24V
Tensión de entrada nominal	12-24 VDC
Corriente nominal máxima	3 A
Rango de detección	4 a 20 cm
Longitud del cable	100 cm
Diámetro de perforación requerido	8 mm
Grado de protección	IP20
Temperatura de funcionamiento	-20°C a 45°C
Instalación	Empotrada, montaje en un orificio de 8 mm
Compatibilidad	Tiras LED de 12V y 24V
Funcionamiento	Detección de movimiento por gesto de la mano (On/Off)
Instrucciones de seguridad	No exponer a la lluvia, humedad, salpicaduras. Proteger de golpes y calor extremo.
Mantenimiento y limpieza	Limpiar con un paño seco. No usar productos líquidos.
Garantía	Garantía de servicio y calidad de Velleman Group NV (ver manual)

Preguntas frecuentes - LQS03 EtiamPro

¿Cuál es la distancia de detección del detector de movimiento LQS03?

El rango de detección es de 4 a 20 cm. Está diseñado para detectar el movimiento de la mano a corta distancia, ideal para armarios o espacios reducidos.

¿Cómo instalar el detector de movimiento empotrado?

Perfore un orificio de 8 mm en la ubicación elegida, inserte el sensor y fíjelo si es necesario con pegamento de montaje. Conecte el cable al módulo de control, luego conecte el módulo a la tira LED y a la fuente de alimentación. Pruebe el funcionamiento antes de la instalación final.

¿Qué tensión de alimentación se requiere?

El dispositivo funciona con una tensión de entrada de 12 a 24 VCC. Es compatible con tiras LED de 12V y 24V.

¿El detector es impermeable?

No, el grado de protección es IP20, lo que significa que no está protegido contra el agua. Debe instalarse en interiores, protegido de la humedad y las salpicaduras.

¿Cómo limpiar el detector LQS03?

Use un paño seco y suave para limpiar la superficie del sensor. Nunca use productos líquidos o abrasivos que puedan dañar el dispositivo.

¿Qué hacer si el detector no reacciona al movimiento?

Primero verifique las conexiones eléctricas: la fuente de alimentación, el módulo de control y la tira LED. Asegúrese de que se respete la distancia de detección (4-20 cm). Pruebe el dispositivo en una configuración de prueba antes de la instalación definitiva. Si el problema persiste, consulte el manual o contacte al servicio posventa.

¿Cuál es la temperatura de funcionamiento recomendada?

El detector funciona en un rango de temperatura de -20°C a 45°C. Evite exponerlo a temperaturas extremas.

¿Puedo usar este detector con tiras LED de 12V y 24V?

Sí, está específicamente diseñado para funcionar con tiras LED de 12V y 24V. Asegúrese de que la fuente de alimentación corresponda al voltaje de su tira LED.

¿Cuáles son las dimensiones del detector?

Las dimensiones exactas no están especificadas, pero el sensor está diseñado para insertarse en un orificio de 8 mm. Es muy compacto para una instalación discreta en armarios.

¿Cómo funciona el detector de movimiento?

El detector utiliza un sensor de proximidad que detecta el movimiento de la mano en su rango de detección (4-20 cm). Un gesto enciende la tira LED, un segundo gesto la apaga. El módulo de control electrónico puede ocultarse en una pared falsa.

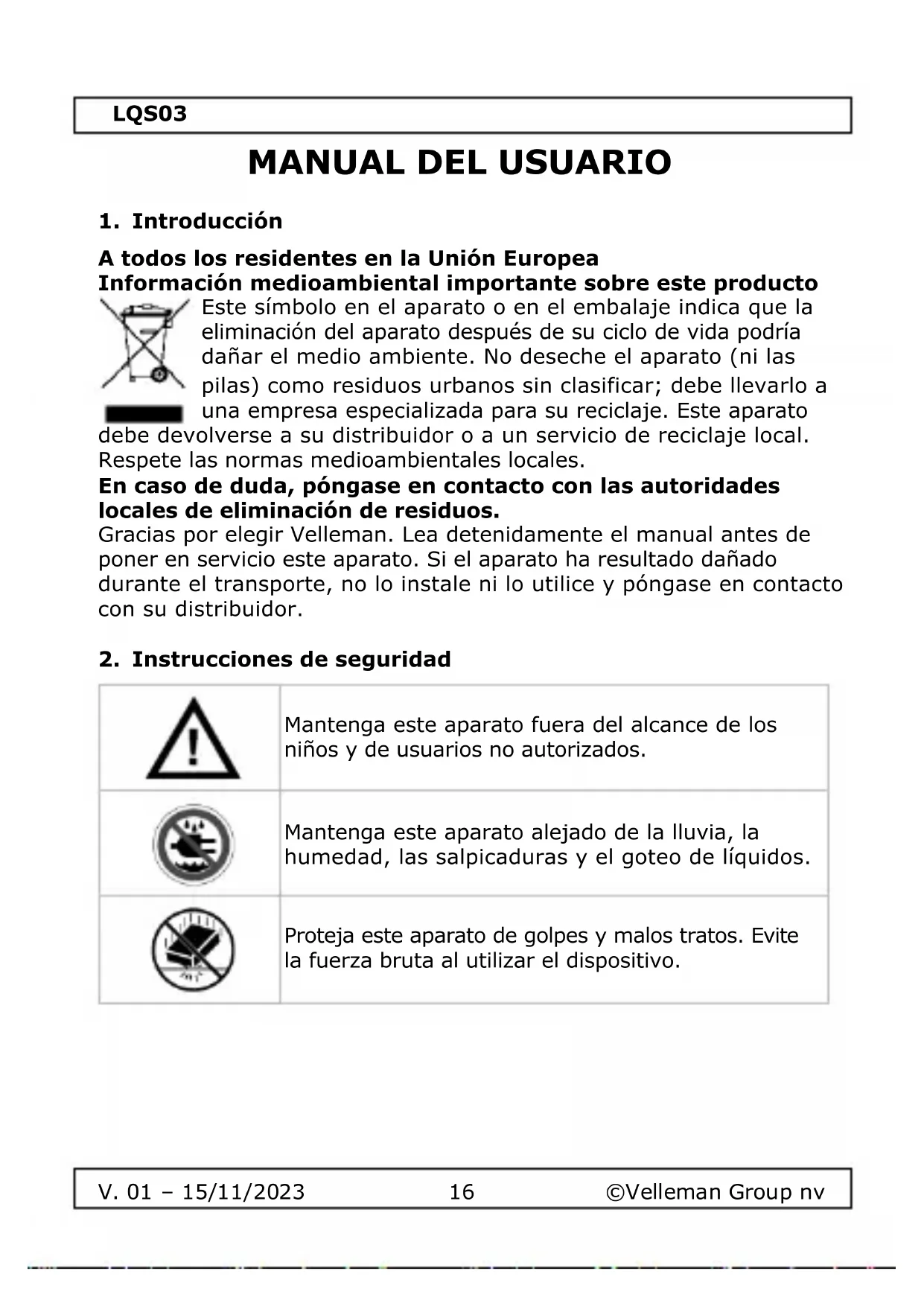

MANUAL DE USUARIO LQS03 EtiamPro

Interruptor con detector de movimiento - instalación empotrada - 12V/24V

A todos los residentes en la Unión Europea

Información medioambiental importante sobre este producto

Este símbolo en el aparato o en el embalaje indica que la eliminación del aparato después de su ciclo de vida podría dañar el medio ambiente. No deseche el aparato (ni las pilas) como residuos urbanos sin clasificar; debe llevarlo a una empresa especializada para su reciclaje. Este aparato debe devolverse a su distribuidor o a un servicio de reciclaje local. Respete las normas medioambientales locales.

En caso de duda, póngase en contacto con las autoridades locales de eliminación de residuos.

Gracias por elegir Velleman. Lea detenidamente el manual antes de poner en servicio este aparato. Si el aparato ha resultado dañado durante el transporte, no lo instale ni lo utilice y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

	Mantenga este aparato fuera del alcance de los niños y de usuarios no autorizados.
	Mantenga este aparato alejado de la lluvia, la humedad, las salpicaduras y el goteo de líquidos.
	Proteja este aparato de golpes y malos tratos. Evite la fuerza bruta al utilizar el dispositivo.

Proteja el aparato contra el calor extremo y el polvo.

3. Directrices generales

Consulte la garantía de servicio y calidad del Grupo Velleman NV® en las últimas páginas de este manual.

• Familiarícese con las funciones del aparato antes de utilizarlo.
• Queda prohibida cualquier modificación del aparato.
• Utilice el aparato sólo para los fines previstos. El uso no autorizado del aparato anulará la garantía.

4. Características y especificaciones

• Este sensor interruptor compacto oculta muy bien el control de la iluminación LED. Basta con montar este sensor para empotrarlo en el armario taladrando un orificio de 8 mm. Puede ocultar fácilmente el módulo de control electrónico en una falsa pared. Así obtendrá una instalación perfectamente acabada.
• Con un solo movimiento de la mano, se activa la tira de LED. Un segundo movimiento y las luces se apagan de nuevo. Transforme su espacio con esta solución cómoda e inteligente. Elija nuestro sensor de interruptor empotrado y lleve la innovación a su interior. Ver imagen en la página 2
• adecuado para: Tiras de LED de 12 y 24 V

5. Instalación

Determine la ubicación de montaje:

Determine el lugar donde debe colocarse el sensor. Elija una ubicación para el sensor en la que la posibilidad de que se produzcan movimientos involuntarios sea mínima. Por ejemplo, evite lugares por los que pase mucha gente. Un buen lugar suele ser el lateral de un armario o una pared.

LQS03

iImportante!:

Conecte el sensor al controlador LED y a la tira LED y compruebe el funcionamiento en un montaje de prueba. Si el resultado es bueno, puedes iniciar el montaje efectivo.

Taladre el orificio de montaje:

Utilice el taladro para hacer un agujero en el lugar marcado.

Asegúrese de que el agujero es lo suficientemente grande (8 mm) para montar el sensor de forma segura.

Coloque el sensor de movimiento:

Inserte el sensor en el orificio taladrado y fijelo firmemente con un poco de pegamento de montaje si es necesario). A continuación, conecta el cable de conexión al módulo.

Monte la tira de LED:

Monte la tira de LED en un perfil de aluminio.

Conecte el cableado del módulo de conmutación del detector de movimiento a la tira LED y conecte la entrada del módulo de conmutación a una fuente de alimentación LED. Véase el esquema de conexión en la página 2.

Prueba:

Agite suavemente una vez delante del sensor y observe si la tira LED se enciende. Agite una segunda vez para verificar que el sensor detecta movimiento y apaga la tira LED.

6. Especificaciones técnicas

Propiedades físicas
Longitud del cable	100 cm
Corriente nominal máxima	3 A

V. 01 - 15/11/2023

18

©Velleman Group nv

LQS03

Tensión nominal de entrada Rango VDC	12-24 V
Rango de detección	4-20 cm
diámetro de perforación	8 mm
Grado de protección IP	IP20
Temperatura de funcionamiento	-20-45 °C

Utilice este aparato sólo con accesorios originales. El Grupo Velleman nv no se hace responsable en caso de daños o lesiones derivados del uso (incorrecto) de este aparato. Para obtener más información sobre este producto y la última versión de este manual, visite nuestro sitio web www.velleman.eu. La información de este manual está sujeta a cambios sin previo aviso.

© AVISO DE COPYRIGHT

El copyright de este manual es propiedad de Velleman Group nv. Reservados todos los derechos en todo el mundo. Ninguna parte de este manual puede ser copiada, reproducida, traducida o reducida a ningún medio electrónico o de otro tipo sin el consentimiento previo por escrito del titular de los derechos de autor.
