| Tipo de producto | Detector de movimiento PIR para LED 12-24V |
| Marca | EtiamPro |
| Modelo | LQS04 |
| Tensión de entrada | 12-24 V DC |
| Corriente nominal máxima | 3 A |
| Zona de detección | 1 a 3 metros |
| Ángulo de detección | 110° |
| Temporización | 45 segundos |
| Longitud del cable | 100 cm |
| Diámetro de perforación (empotrado) | 13 mm |
| Índice de protección | IP20 |
| Temperatura de funcionamiento | -20 a 45 °C |
| Instalación | Empotrado o en superficie |
| Alimentación | Tira LED 12-24V mediante controlador |
| Función principal | Encendido/apagado automático de la iluminación LED |
| Mantenimiento | Limpiar con un paño seco, evitar la humedad |
| Seguridad | No exponer a la lluvia, golpes, calor extremo |
| Piezas de repuesto y reparabilidad | No disponibles, aparato no reparable por el usuario |
Preguntas frecuentes - LQS04 EtiamPro
Preguntas de los usuarios sobre LQS04 EtiamPro
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Detector de movimiento en formato PDF gratis! Encuentra tus instrucciones LQS04 - EtiamPro y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. LQS04 de la marca EtiamPro.

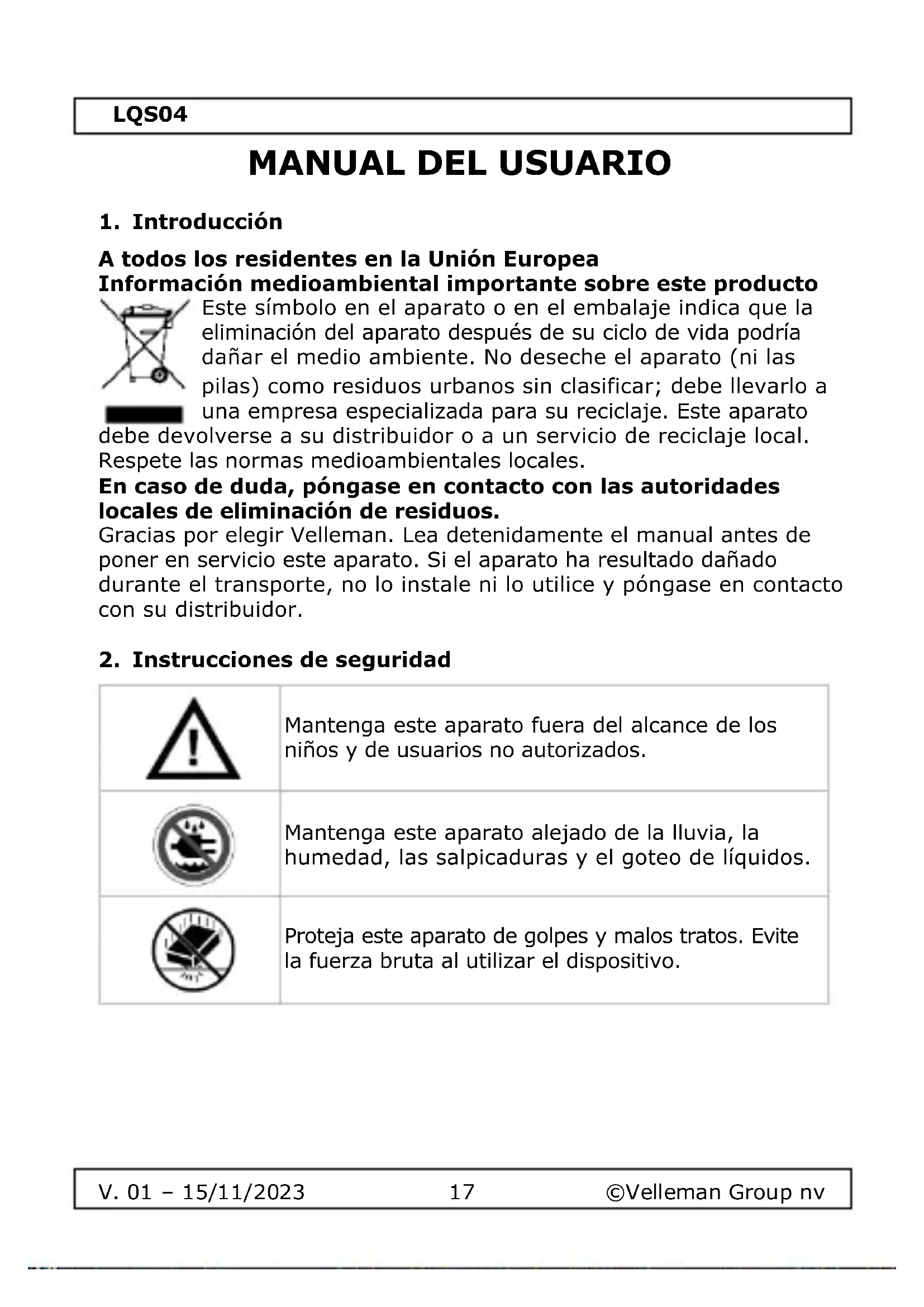

MANUAL DE USUARIO LQS04 EtiamPro
Interruptor detector de movimiento PIR - instalación empotrada y de superficie - 12V/24V
A todos los residentes en la Unión Europea
Información medioambiental importante sobre este producto
Este símbolo en el aparato o en el embalaje indica que la eliminación del aparato después de su ciclo de vida podría dañar el medio ambiente. No deseche el aparato (ni las pilas) como residuos urbanos sin clasificar; debe llevarlo a una empresa especializada para su reciclaje. Este aparato debe devolverse a su distribuidor o a un servicio de reciclaje local. Respete las normas medioambientales locales.
En caso de duda, póngase en contacto con las autoridades locales de eliminación de residuos.
Gracias por elegir Velleman. Lea detenidamente el manual antes de poner en servicio este aparato. Si el aparato ha resultado dañado durante el transporte, no lo instale ni lo utilice y póngase en contacto con su distribuidor.
2. Instrucciones de seguridad
 | Mantenga este aparato fuera del alcance de los niños y de usuarios no autorizados. |
 | Mantenga este aparato alejado de la lluvia, la humedad, las salpicaduras y el goteo de líquidos. |
 | Proteja este aparato de golpes y malos tratos. Evite la fuerza bruta al utilizar el dispositivo. |
Proteja el aparato contra el calor extremo y el polvo.
3. Directrices generales
Consulte la garantía de servicio y calidad del Grupo Velleman NV® en las últimas páginas de este manual.
- Familiarícese con las funciones del aparato antes de utilizarlo.
- Queda prohibida cualquier modificación del aparato.
- Utilice el aparato sólo para los fines previstos. El uso no autorizado del aparato anulará la garantía.
4. Características y especificaciones
- Sensor de movimiento PIR para montaje empotrado y en superficie. Gracias a su diseño compacto, este sensor puede montarse discretamente en techos, paredes, armarios o aparadores. Tiene la opción de empotrar este sensor simplemente taladrando un orificio de 13 mm o instalarlo como montaje en superficie con el soporte incluido.
- adecuado para: Tiras de LED de 12 y 24 V
5. Instalación
Determine la ubicación de montaje:
Determine dónde colocar el sensor de movimiento PIR. Elija una ubicación para el sensor de movimiento en la que la posibilidad de movimiento involuntario sea mínima. El ángulo de detección es de 110° y la distancia de detección es de 1 a 3 metros.
Cuando el cuerpo humano se mueve dentro del rango de detección, el sensor de movimiento PIR enciende la luz. Cuando el cuerpo humano sale del rango de detección tras un retardo de 45 segundos, el sensor de movimiento PIR apaga la luz.
iImportante!:
V. 01 - 15/11/2023
18
©Velleman Group nv
LQS04
Conecte el sensor de movimiento al controlador LED y a la tira LED y compruebe el funcionamiento en una configuración de prueba. Si el resultado es bueno, puedes iniciar el montaje efectivo.
1. Montaje empotrado:
Utilice el taladro para hacer un agujero en el lugar marcado. Asegúrese de que el agujero es lo suficientemente grande (13 mm) para montar el sensor de forma segura.
Inserte el sensor en el orificio taladrado y fíjelo firmemente con un poco de pegamento de montaje si es necesario). A continuación, conecta el cable de conexión al módulo de conmutación.
2. Montaje en superficie:
Monte el sensor con los tornillos suministrados. A continuación, conecta el cable de conexión al módulo de conmutación.
Monte la tira de LED:
Monte la tira de LED en un perfil de aluminio.
Conecte el cableado del módulo de conmutación del sensor de movimiento PIR a la tira LED y conecte la entrada del módulo de conmutación a una fuente de alimentación LED. Véase el esquema de conexión en la página 3.
- Especificaciones técnicas
| Propiedades físicas | |
| Longitud del cable | 100 cm |
| Corriente nominal máxima | 3 A |
| Tensión nominal de entrada Rango VDC | 12-24 V |
| Rango de detección | 1-3 m |
| Ángulo de detección | 110° |
| diámetro de perforación | 13 mm |
V. 01 - 15/11/2023
19
©Velleman Group nv
LQS04
| Retraso tras el disparo | 45 segundos |
| Grado de protección IP | IP20 |
| Temperatura de funcionamiento | -20-45 °C |
Utilice este aparato sólo con accesorios originales. El Grupo Velleman nv no se hace responsable en caso de daños o lesiones derivados del uso (incorrecto) de este aparato. Para obtener más información sobre este producto y la última versión de este manual, visite nuestro sitio web www.velleman.eu. La información de este manual está sujeta a cambios sin previo aviso.
© AVISO DE COPYRIGHT
El copyright de este manual es propiedad de Velleman Group nv. Reservados todos los derechos en todo el mundo. Ninguna parte de este manual puede ser copiada, reproducida, traducida o reducida a ningún medio electrónico o de otro tipo sin el consentimiento previo por escrito del titular de los derechos de autor.
BEDIENUNGSANLEITUNG
1. Einführung
Garantía de servicio y calidad Velleman®
Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).
Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):
- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;
- Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.
Por consiguiente, están excluidos entre otras cosas:
- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;
- partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);
- defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;
- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;
- daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);
- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;
- daños causados por una protección insuficiente al transportar el aparato.
- daños causados por reparaciones o modificaciones efectuadas por una tercera
persona sin la autorización explícita de Velleman®;
- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.
- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;
- Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;
- Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.
- Cualquier gesto comercial no disminuye estos derechos.
La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
