HAA52N - Detector de movimiento EtiamPro - Manual de uso y guía de instrucciones gratis

Tipo de producto	Detector de movimientos PIR
Marca	EtiamPro
Modelo	HAA52N
Dimensiones	105 x 60 x 42 mm
Peso	82 g
Alimentación	8~16 VCC (12 VCC nominal)
Consumo	15 mA @12 VCC
Método de detección	Sensor piroeléctrico de polaridad alterna
Salida de alarma	Contacto NA o NC (resistencia en línea 10 Ω)
Contacto antimanipulación	NC (normalmente cerrado)
Temperatura de servicio	-10°C a +55°C
Humedad	≤95 % no condensada
Tiempo de armado	2 minutos (LED parpadeante)
Período de alarma	2-3 segundos
Conteo de impulsos	Respuesta normal o 2 impulsos en 10 s
LED de prueba	Indicación de alarma y armado
Altura de montaje recomendada	2 a 3 m
Ángulo de visión recomendado	45° respecto al intruso
Uso	Interior solamente
Garantía	24 meses (según condiciones Velleman)

Preguntas frecuentes - HAA52N EtiamPro

¿Cómo instalar el detector de movimientos HAA52N?

Fije el detector a una altura de 2 a 3 m, con un ángulo de visión de 45° respecto al intruso. Abra la carcasa aflojando el tornillo inferior, retire la cara frontal y el circuito impreso, luego perfore la cara posterior para el cableado. Fije la cara posterior o el soporte, reconecte el circuito, cierre y pruebe.

¿Qué significa el parpadeo del LED al encender?

El LED parpadea durante el proceso de calentamiento que dura aproximadamente 2 minutos. Durante este período, el detector aún no está operativo. Después de este tiempo, el LED se apaga (si está desactivado) o permanece encendido en caso de alarma.

¿Cómo probar el detector?

Después del proceso de calentamiento, camine en el área de detección a razón de un paso por segundo. El LED debe encenderse para indicar una alarma. Para un conteo de impulsos, dé 2 a 3 pasos para activar la alarma.

¿Puedo usar este detector en exteriores?

No, el detector HAA52N está diseñado para uso en interiores únicamente. No lo exponga a corrientes de aire caliente o frío, ni a la luz solar directa o a la lluvia.

¿Cómo ajustar la sensibilidad o el modo de detección?

La sensibilidad se ajusta mediante los puentes en el circuito impreso. El puente MODE permite elegir entre el procesamiento estándar (S) para entornos estables o el doble procesamiento (P) para entornos inestables. El puente ALARM define el tipo de contacto (NA o NC).

¿Qué hacer si el detector no detecta correctamente?

Verifique la altura de montaje (2-3 m), el ángulo (45°), y que ningún obstáculo bloquee el haz. Evite dirigir el detector hacia fuentes de calor (radiadores, aires acondicionados) o superficies de cambio rápido de temperatura. Asegúrese de que la alimentación sea estable (8-16 VCC).

¿Cómo funciona el contacto antimanipulación?

El contacto antimanipulación (TAMP NC) es un contacto normalmente cerrado cuando la carcasa está cerrada. Si la carcasa se abre por la fuerza, el contacto se abre y envía una señal de alarma al panel de control. Debe conectarse a una zona de protección 24 horas.

¿Cuál es el consumo eléctrico del detector?

El detector consume aproximadamente 15 mA con una tensión de 12 VCC. La alimentación debe estar entre 8 y 16 VCC.

¿El detector tiene garantía?

Sí, los productos de consumo Velleman (distribuidor) tienen garantía de 24 meses contra cualquier defecto de fabricación o materiales a partir de la fecha de compra. Se aplican condiciones, especialmente para daños causados por uso incorrecto.

¿Dónde puedo encontrar el manual completo?

El manual completo en formato PDF está disponible gratuitamente en el sitio notice-facile.com. También puede solicitar una traducción a su idioma proporcionando su dirección de correo electrónico.

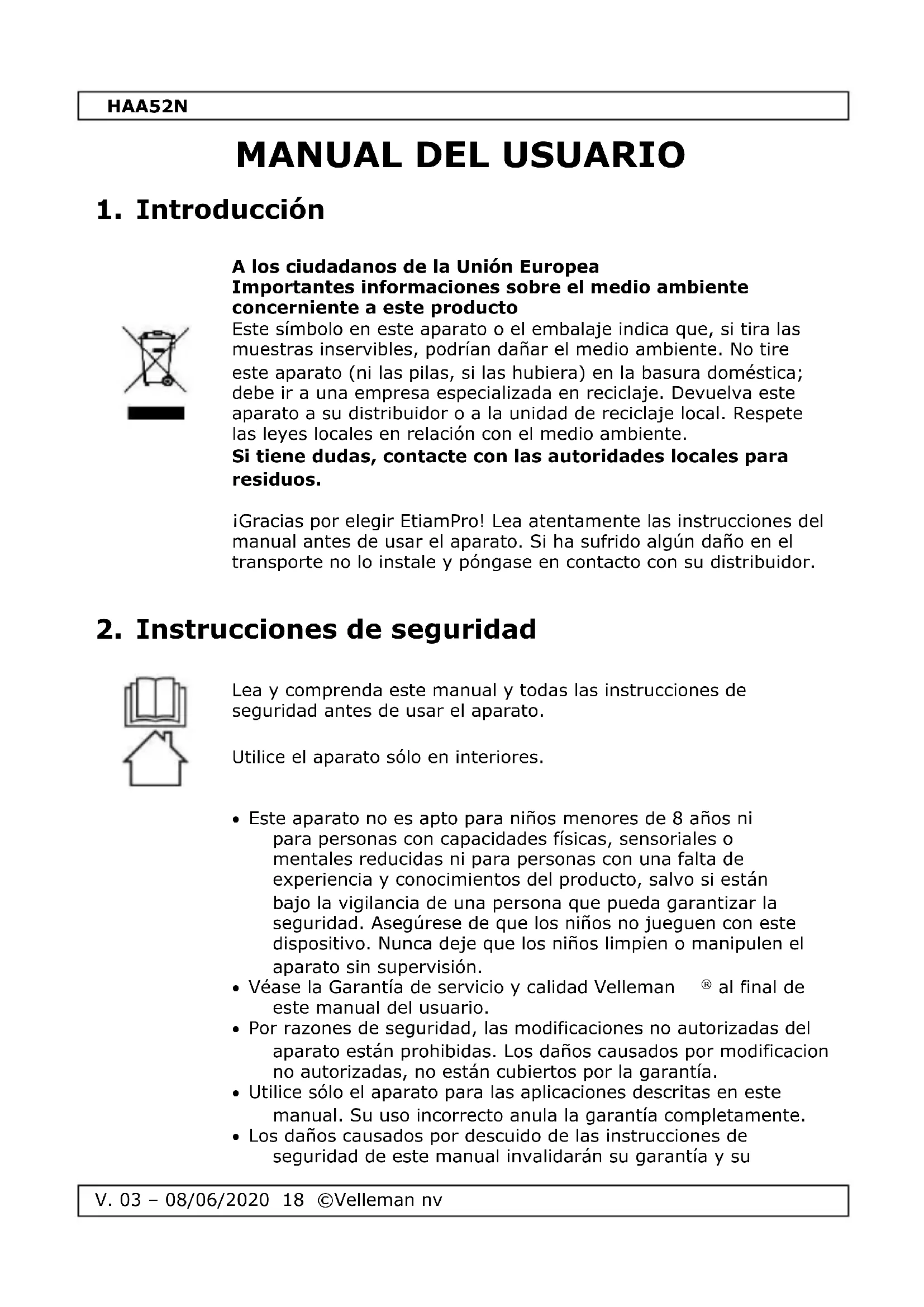

MANUAL DE USUARIO HAA52N EtiamPro

A los ciudadanos de la Unión Europea Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

iGracias por elegir EtiamPro! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.

Utilice el aparato sólo en interiores.

- Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.

• Véase la Garantía de servicio y calidad Velleman ^® al final de este manual del usuario.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificacion no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su

distribuidor no será responsable de ningún daño u otros problemas resultantes.

• Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.
• Guarde este manual del usuario para cuando necesite consultarlo.

3. Rango de detección

Véase la figura en la página 2 de este manual del usuario.

4. Descripción - Circuito Impreso

Véase las figuras en la página 2 de este manual del usuario.

1	tornillo de fijación
2	jumper de la salida de alarma
3	jumper del modo de impulsos
4	jumper LED de encendido/apagado

5	indicador test/alarma
6	sensor piroeléctrico (ino tocar!)
7	bloque de conexión
8	interruptor de manipulación (tamper)

4.1 Descripción - Bloque de conexión

ALARM

Contacto de relé de salida de alarma. Este contacto está normalmente cerrado (NC) o abierto (NA) y se puede regular con el jumper del salida de alarma para cumplir con los requisitos de la zona que quiere proteger.

DC12V

Conecte el borne positivo (+) a una fuente de alimentación DC 8 V \~ 16 V, que viene generalmente del panel de control. Conecte el borne negativo (-) a la masa común del panel de control.

TAMP NC

Si fuera necesario un interruptor de manipulación (tamper), conecte estos bornes a una zona de protección 24 horas del panel de control. Este interruptor de manipulación (tamper) es un contacto NC si la carcasa del detector está cerrada. Cuando se abre la carcasa se abrirá el contacto y se enviará una señal de alarma al panel de control.

4.2 Configuración de los cables de puente

LED

El LED está activado

FLASH = proceso de activación

OFF El LED está desactivado No afectará la detección.

MODE

OFF El LED está desactivado No afectará la detección.

S Procesamiento de señales con polaridad alternante estándar. Para ambientes estables.

P Doble procesamiento de señales con polaridad alternante estándar. Para ambientes inestables.

ALARM

NC El contacto de relé de salida de alarma está cerrado (NC). El relé de salida está normalmente activado.

NO El contacto de relé de salida de alarma está abierto (NA). El relé de salida está normalmente desactivado.

5. Funcionamiento

5.1 Lugar de montaje

• Es posible instalar el detector en una superficie, o una esquina o puede utilizar el soporte incluido. Instale siempre el aparato en una superficie estable.
• Monte el detector en interiores en un lugar que no esté expuesto a las influencias de los elementos.
• Asegúrese de que cualquier movimiento esté detectado por el aparato.
• No exponga el aparato a corrientes de aire calientes o frías.
• No dirija el aparato hacia aparatos de calefacción, rejillas de ventilación, ventanas exteriores, rejillas de congeladores o neveras ni hacia cualquier superficie sujeta a variaciones de temperatura repentinas y violentas.
• No coloque objetos voluminosos delante del detector porque disminuirán la zona de detección.
• Seleccione un lugar de montaje que permita utilizar el detector bajo un ángulo de 45° (ángulo óptimo) con respecto al lugar donde el intruso probablemente entrara en el campo de vigilancia. Instale el detector a una altura de 2 \~ 3 m.

5.2 Quitar la parte frontal

Desatornille el tornillo de la parte inferior del detector para quitar el panel frontal.

5.3 Quitar el circuito impreso

Quite el circuito impreso antes del montaje. Desatornille el tornillo. Quite cuidadosamente el circuito impreso.

5.4 Montar el panel trasero

Es posible montar el detector en una superficie, en una esquina o puede utilizar el soporte incluido.

• Taladre el agujero del cable y los agujeros de montaje.
  Tenga en cuenta la opción de montaje seleccionada: en una superficie, en una esquina o en un soporte.
• Fije el detector o el soporte de montaje con los tornillos.
  Luego, fije el detector al soporte de montaje.

Véase las figuras en la página 2 de este manual del usuario.

1	tapa trasera
2	tornillo de fijación

3	soporte de montaje

5.5 Cableado y acabado

• Vuelva a introducir el circuito impreso en el detector.
• Conecte los cables correctamente al bloque de conexión.
• Fije el panel frontal y atornille el tornillo. Asegúrese de que oiga un click al fijar el interruptor de manipulación (tamper). Alinee el detector.

6. Comprobar el aparato (Walk Test)

• Es posible realizar esta prueba tan pronto como el aparato se haya calentado - el LED parpadea durante el procedimiento. La prueba es necesaria para verificar si el aparato funciona y si toda la zona de detección está protegida.
• Ande por la zona de detección al ritmo de un paso por segundo y observe el LED.
• La alarma se activará si el detector está en el modo de procesamiento de señales con polaridad alternante estándar.

- Sin embargo, cuando el detector funciona con un contador de impulsos o en el modo de doble procesamiento con polaridad alternante, estándar, necesitará hacer 2 \~ 3 pasos, antes de que la alarma se active.

7. Especificaciones

consumo de corriente....15 mA @ 12 VDC tensión de funcionamiento ....8-16 VDC, 12 VDC nominal detección....sensor PIR con polaridad alternante tiempo de activación ....2 minutos con LED intermitente período de alarma....2-3 segundos salida de alarma . contacto NA o NC con resistencia en línea de 10 Ω

LED de prueba ..... indicación de alarma, activación/desactivación contador de impulsos ..... respuesta normal o 2 impulsos en 10s interruptor de manipulación (tamper) contacto NC con resistencia en línea de 10 Ω

temperatura de funcionamiento..... de -10 °C a +55 °C

humedad ......95 % sin condensación

dimensiones.... 105 x 60 x 42 mm

peso....82 g

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales

reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.
