| Tipo de producto | Sensor táctil / Interruptor táctil |
| Marca | EtiamPro |
| Modelo | LQS05 |
| Tensión de alimentación | 12 - 24 V CC |
| Corriente nominal máxima | 3 A |
| Rango de detección | 32 mm |
| Longitud del cable | 100 cm |
| Grado de protección | IP20 |
| Temperatura de funcionamiento | -20 °C a 45 °C |
| Compatibilidad | Tiras LED 12V y 24V |
| Modo de funcionamiento | Encender/apagar con toque breve (0,5 s) |
| Material de instalación | Debajo de paneles de madera, mármol u otro material aislante |
| Grosor máximo del material | 32 mm (según el tipo de material) |
| Instalación | Pegado del sensor debajo del material aislante |
| Mantenimiento | Limpiar con un paño seco y suave. Evitar la humedad y los productos abrasivos. |
| Seguridad | No exponer a la lluvia o humedad. No desmontar. Usar solo con accesorios originales. |
| Piezas de repuesto | Ninguna pieza desmontable. El aparato no es reparable por el usuario. |
| Garantía | Garantía del fabricante Velleman (ver condiciones en el manual) |
| Información general | Manual disponible para descarga gratuita en notice-facile.com y sitio web de Velleman. |
Preguntas frecuentes - LQS05 EtiamPro
Preguntas de los usuarios sobre LQS05 EtiamPro
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Sensor en formato PDF gratis! Encuentra tus instrucciones LQS05 - EtiamPro y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. LQS05 de la marca EtiamPro.

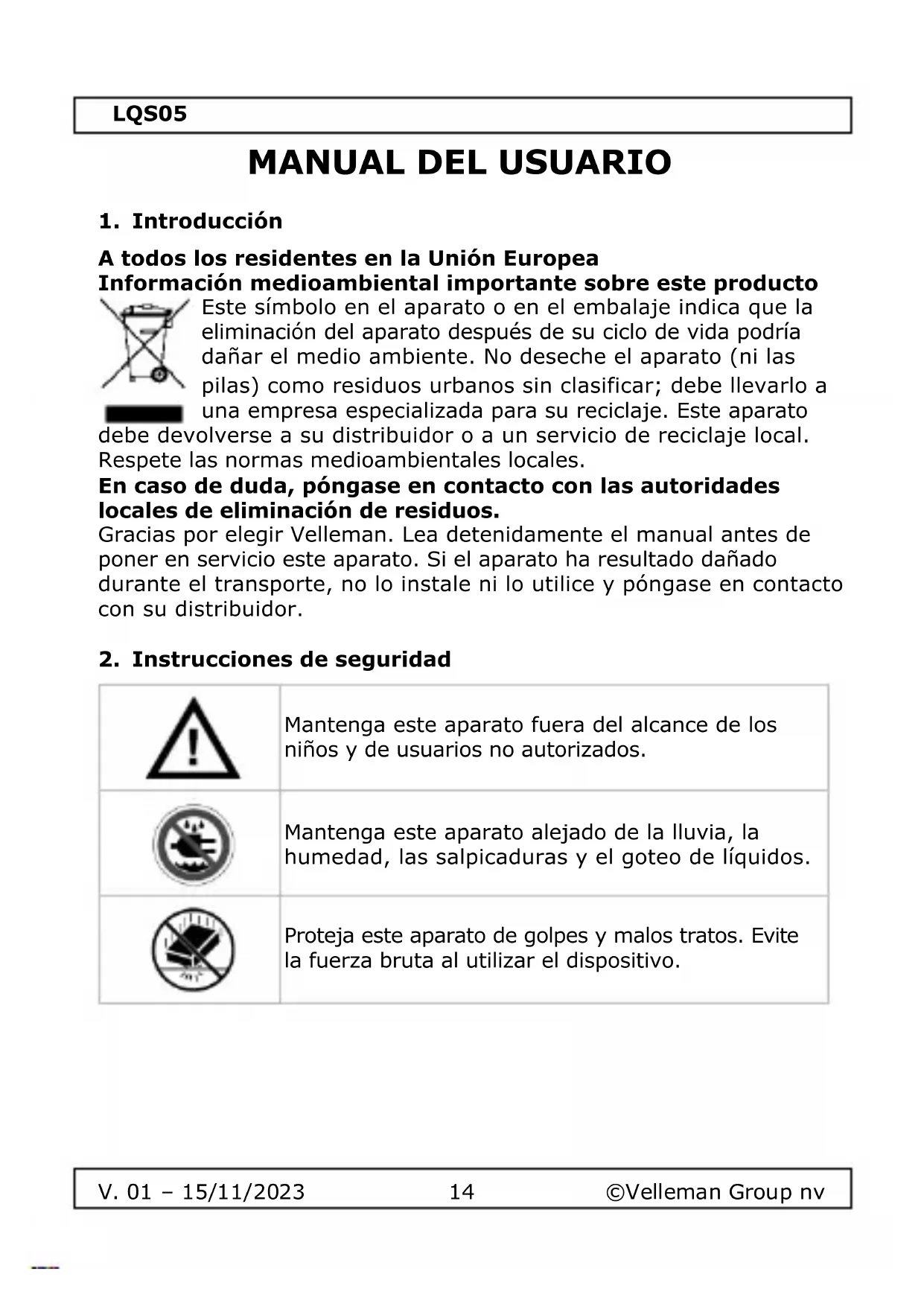

MANUAL DE USUARIO LQS05 EtiamPro
A todos los residentes en la Unión Europea
Información medioambiental importante sobre este producto
Este símbolo en el aparato o en el embalaje indica que la eliminación del aparato después de su ciclo de vida podría dañar el medio ambiente. No deseche el aparato (ni las pilas) como residuos urbanos sin clasificar; debe llevarlo a una empresa especializada para su reciclaje. Este aparato debe devolverse a su distribuidor o a un servicio de reciclaje local. Respete las normas medioambientales locales.
En caso de duda, póngase en contacto con las autoridades locales de eliminación de residuos.
Gracias por elegir Velleman. Lea detenidamente el manual antes de poner en servicio este aparato. Si el aparato ha resultado dañado durante el transporte, no lo instale ni lo utilice y póngase en contacto con su distribuidor.
2. Instrucciones de seguridad
 | Mantenga este aparato fuera del alcance de los niños y de usuarios no autorizados. |
 | Mantenga este aparato alejado de la lluvia, la humedad, las salpicaduras y el goteo de líquidos. |
 | Proteja este aparato de golpes y malos tratos. Evite la fuerza bruta al utilizar el dispositivo. |
Proteja el aparato contra el calor extremo y el polvo.
3. Directrices generales
Consulte la garantía de servicio y calidad del Grupo Velleman NV® en las últimas páginas de este manual.
- Familiarícese con las funciones del aparato antes de utilizarlo.
- Queda prohibida cualquier modificación del aparato.
- Utilice el aparato sólo para los fines previstos. El uso no autorizado del aparato anulará la garantía.
4. Características y especificaciones
- Este producto es un diseño único para el aparato de aislamiento de Clase III basado en la aplicación del tacto humano mientras se instala el interruptor táctil dentro/debajo del tablero de madera u otros materiales aislantes.
- Descripción de la función: Instale el regulador táctil dentro o debajo del tablero de madera (u otro material aislante como el mármol ), encienda/apague la luz mediante un toque corto en 0,5 segundos en la superficie del tablero de madera. Véase la imagen de la página 2.
- adecuado para: Tiras LED de 12 y 24 V
5. Instalación
Determine el lugar de montaje:
Determine dónde colocar el interruptor táctil. Elija una ubicación para el interruptor táctil en la que la probabilidad de movimiento involuntario sea mínima.
Pegue el sensor con el logotipo de alimentación bajo el material aislante con un grosor máximo de 32 mm (según el tipo de material).
LQS05
iImportante!
Primero fije el interruptor con cinta adhesiva provisional en la parte posterior y pruebe el funcionamiento. Intenta reducir el grosor de la placa mediante un fresado en el material para mejorar el funcionamiento.
Monte la tira de LED:
Monte la tira de LED en un perfil de aluminio.
Conecte el cableado del módulo de conmutación a la tira LED y conecte la entrada del módulo de conmutación a una fuente de alimentación LED. Esquema de conexión ver página 2.
6. Especificaciones técnicas
| Propiedades físicas | |
| Longitud del cable | 100 cm |
| Corriente nominal máxima | 3 A |
| Tensión nominal de entrada Rango VDC | 12-24 V |
| Rango de detección | 32 mm |
| Grado de protección IP | IP20 |
| Temperatura de funcionamiento | -20-45 °C |
Utilice este aparato sólo con accesorios originales. El Grupo Velleman nv no se hace responsable en caso de daños o lesiones derivados del uso (incorrecto) de este aparato. Para obtener más información sobre este producto y la última versión de este manual, visite nuestro sitio web www.velleman.eu. La información de este manual está sujeta a cambios sin previo aviso.
LQS05
© AVISO DE COPYRIGHT
El copyright de este manual es propiedad de Velleman Group nv. Reservados todos los derechos en todo el mundo. Ninguna parte de este manual puede ser copiada, reproducida, traducida o reducida a ningún medio electrónico o de otro tipo sin el consentimiento previo por escrito del titular de los derechos de autor.
LQS05
BEDIENUNGSANLEITUNG
1. Einführung
Garantía de servicio y calidad Velleman®
Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).
Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):
- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;
- Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.
Por consiguiente, están excluidos entre otras cosas:
- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;
- partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);
- defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;
- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;
- daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);
- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;
- daños causados por una protección insuficiente al transportar el aparato.
- daños causados por reparaciones o modificaciones efectuadas por una tercera
persona sin la autorización explícita de Velleman®;
- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.
- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;
- Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;
- Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.
- Cualquier gesto comercial no disminuye estos derechos.
La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
