LQS05 - Sensor EtiamPro - Manual de utilização gratuito

Tipo de produto	Sensor tátil / Interruptor tátil
Marca	EtiamPro
Modelo	LQS05
Tensão de alimentação	12 - 24 V DC
Corrente nominal máxima	3 A
Faixa de detecção	32 mm
Comprimento do cabo	100 cm
Índice de proteção	IP20
Temperatura de operação	-20 °C a 45 °C
Compatibilidade	Fitas LED 12V e 24V
Modo de funcionamento	Ligar/desligar por toque breve (0,5 s)
Material de instalação	Sob painéis de madeira, mármore ou outro material isolante
Espessura máxima do material	32 mm (conforme o tipo de material)
Instalação	Colagem do sensor sob o material isolante
Manutenção	Limpar com um pano seco e macio. Evitar umidade e produtos abrasivos.
Segurança	Não expor à chuva ou umidade. Não desmontar. Usar apenas com acessórios originais.
Peças sobressalentes	Nenhuma peça destacável. O aparelho não é reparável pelo usuário.
Garantia	Garantia do fabricante Velleman (ver condições no manual)
Informações gerais	Manual disponível para download gratuito em notice-facile.com e site Velleman.

Perguntas frequentes - LQS05 EtiamPro

Como instalar o sensor tátil LQS05?

Determine o local de montagem, depois cole o sensor (lado do logotipo) sob o material isolante (madeira, mármore, etc.) com espessura máxima de 32 mm. Teste primeiro com fita adesiva temporária. Conecte a fiação do módulo à fita LED e a uma fonte de alimentação 12-24 V DC.

Qual é a faixa de detecção do LQS05?

A faixa de detecção é de no máximo 32 mm através de um material isolante. Essa distância pode variar conforme o tipo de material.

O LQS05 é compatível com fitas LED 12V?

Sim, o LQS05 foi projetado para fitas LED 12V e 24V. Verifique se a tensão da sua fita LED corresponde à da sua fonte de alimentação.

Qual é a espessura máxima do material que o sensor pode atravessar?

A espessura máxima recomendada é de 32 mm. Para melhorar a detecção, você pode fresar o material para reduzir a espessura.

O que fazer se o sensor não responder ao toque?

Verifique primeiro a espessura do material isolante (máx. 32 mm). Certifique-se de que o sensor está bem colado e que a fiação está bem conectada. Teste com fita adesiva temporária antes de fixar definitivamente.

O LQS05 é à prova d'água?

Não, o índice de proteção é IP20, o que significa que não é protegido contra água. Instale-o em ambientes internos, protegido da chuva e umidade.

Como limpar o sensor tátil?

Limpe a superfície do sensor com um pano seco e macio. Não use produtos abrasivos ou solventes. Evite qualquer contato com água.

Qual é a garantia do LQS05?

O LQS05 é coberto pela garantia de serviço e qualidade da Velleman Group NV (veja as últimas páginas do manual para as condições).

Posso usar o LQS05 ao ar livre?

Não, o índice IP20 não permite uso externo. Use-o apenas em ambiente interno seco.

Como conectar o módulo LQS05 à minha instalação?

Conecte a saída do módulo à sua fita LED e a entrada a uma fonte de alimentação 12-24 V DC. Siga o esquema de conexão fornecido no manual (página 2).

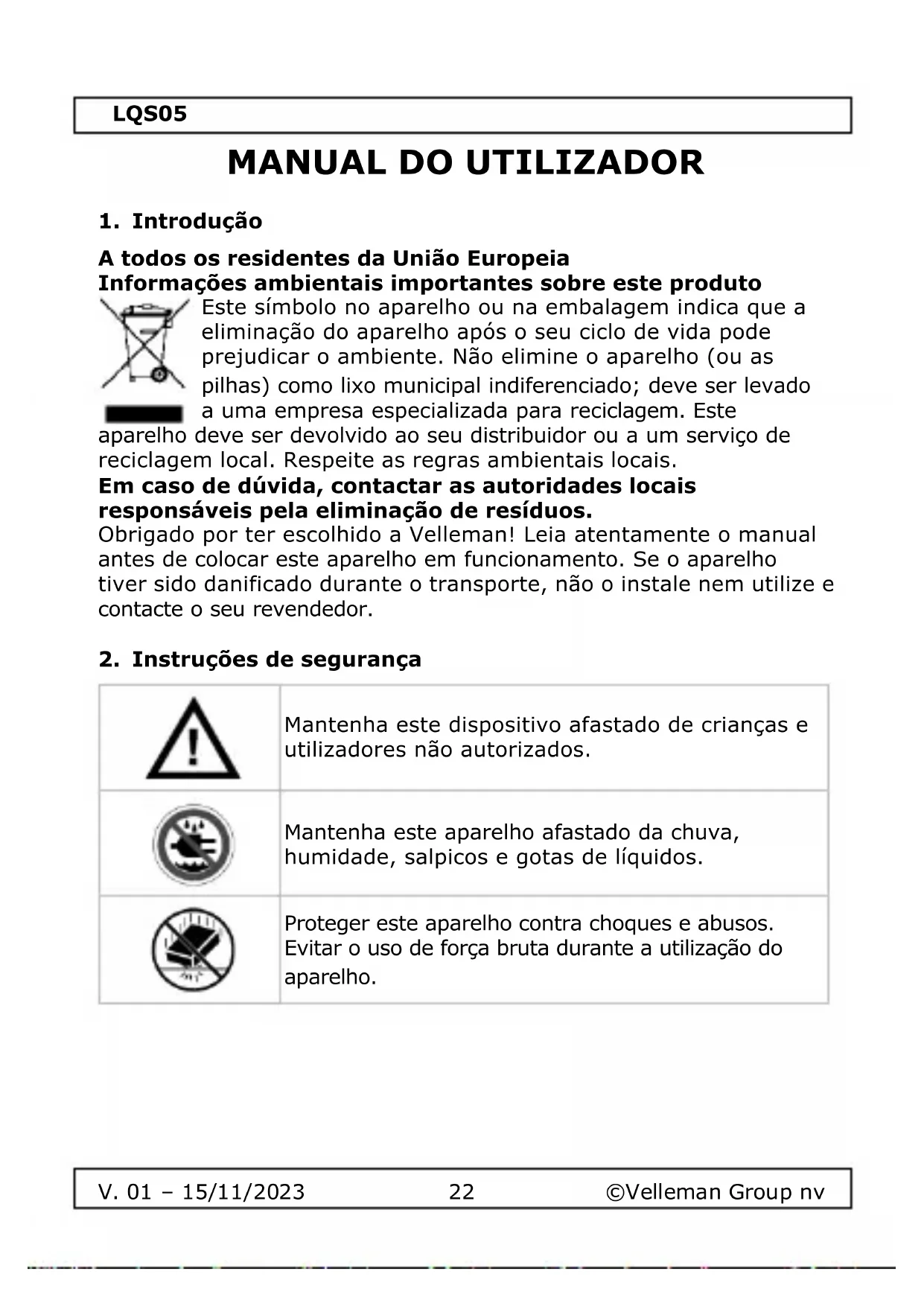

MANUAL DE UTILIZADOR LQS05 EtiamPro

A todos os residentes da União Europeia Informações ambientais importantes sobre este produto

Este símbolo no aparelho ou na embalagem indica que a eliminação do aparelho após o seu ciclo de vida pode prejudicar o ambiente. Não elimine o aparelho (ou as pilhas) como lixo municipal indiferenciado; deve ser levado a uma empresa especializada para reciclagem. Este aparelho deve ser devolvido ao seu distribuidor ou a um serviço de reciclagem local. Respeite as regras ambientais locais.

Em caso de dúvida, contactar as autoridades locais responsáveis pela eliminação de resíduos.

Obrigado por ter escolhido a Velleman! Leia atentamente o manual antes de colocar este aparelho em funcionamento. Se o aparelho tiver sido danificado durante o transporte, não o instale nem utilize e contacte o seu revendedor.

2. Instruções de segurança

	Mantenha este dispositivo afastado de crianças e utilizadores não autorizados.
	Mantenha este aparelho afastado da chuva, humidade, salpicos e gotas de líquidos.
	Proteger este aparelho contra choques e abusos. Evitar o uso de força bruta durante a utilização do aparelho.

LQS05

3. Orientações gerais

Consulte a Garantia de qualidade e assistência técnica do Velleman Group NV® nas últimas páginas deste manual.

- Familiarize-se com as funções do aparelho antes de o utilizar efetivamente.

- É proibida qualquer modificação do aparelho.

- Utilize o aparelho apenas para o fim a que se destina. A utilização do aparelho de uma forma não autorizada anula a garantia.

4. Características e especificações

- Este produto é um design único para aparelhos de isolamento de classe III baseado na aplicação do toque humano enquanto o interrutor tátil é instalado no interior/por baixo da placa de madeira ou de outros materiais de isolamento.

- Descrição da função: Instalar o regulador tátil no interior ou por baixo da placa de madeira (ou outro material de isolamento, como o mármore), ligar/desligar a luz através de um toque breve no espaço de 0,5 segundos na superfície da placa de madeira. Ver imagem na página 2.

- adequado para: Tiras de LEDs de 12 e 24V

5. Instalação

Determinar o local de montagem:

Determinar onde colocar o interrutor tátil. Escolha um local para o interrutor tátil onde a probabilidade de movimento não intencional seja mínima.

LQS05

Colar o sensor com o logótipo de potência sob o material de isolamento com uma espessura máxima de 32 mm (consoante o tipo de material).

Importante!

Primeiro, fixar o interrutor com fita adesiva temporária na parte de trás e testar o funcionamento. Tente reduzir a espessura da placa através de uma fresagem no material para melhorar o funcionamento.

Montar a fita LED:

Montar a fita LED num perfil de alumínio.

Ligue a cablagem do módulo de comutação à Fita LED e ligue a entrada do módulo de comutação a uma fonte de alimentação LED. Esquema de ligação, ver página 2.

1. Especificações técnicas

Propriedades físicas
Comprimento do cabo	100 cm
Corrente nominal máxima	3 A
Tensão nominal de entrada Gama VDC	12-24 V
Alcance de detecção	32 mm
Classificação IP	IP20
Gama de temperaturas de funcionamento	-20-45 °C

Utilizar este aparelho apenas com acessórios originais. O Velleman Group nv não pode ser responsabilizado em caso de danos ou ferimentos resultantes da utilização (incorrecta) deste aparelho. Para obter mais informações sobre este produto e a versão mais recente deste manual, visite o nosso sítio Web www.velleman.eu. As informações contidas neste manual estão sujeitas a alterações sem aviso prévio.

LQS05

© AVISO DE DIREITOS DE AUTOR

Os direitos de autor deste manual são propriedade do Velleman Group nv. Todos os direitos mundiais reservados.

Nenhuma parte deste manual pode ser copiada, reproduzida, traduzida ou reduzida para qualquer meio eletrónico ou outro sem o consentimento prévio por escrito do detentor dos direitos de autor.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

- qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou

materiais a partir da data de aquisição efectiva;

- no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

• todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);
• todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;
• danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;
• todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional);
• todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;
• todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.
• todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;

• despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

• qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;
• uma reparação efectuada fora da garantia, será cobrado despesas de transporte;
• qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
