LQS03 - Detetor de movimento EtiamPro - Manual de utilização gratuito

Marca	EtiamPro
Modelo	LQS03
Tipo de produto	Detector de movimento embutido
Utilização	Comando liga/desliga para fitas LED 12V e 24V
Tensão de entrada nominal	12-24 VDC
Corrente nominal máxima	3 A
Faixa de detecção	4 a 20 cm
Comprimento do cabo	100 cm
Diâmetro de perfuração necessário	8 mm
Índice de proteção	IP20
Temperatura de operação	-20°C a 45°C
Instalação	Embutida, montagem em um furo de 8 mm
Compatibilidade	Fitas LED 12V e 24V
Funcionamento	Detecção de movimento por gesto da mão (On/Off)
Instruções de segurança	Não expor à chuva, umidade ou respingos. Proteger contra choques e calor extremo.
Manutenção e limpeza	Limpar com um pano seco. Não utilizar produtos líquidos.
Garantia	Garantia de serviço e qualidade Velleman Group NV (ver manual)

Perguntas frequentes - LQS03 EtiamPro

Qual é a distância de detecção do detector de movimento LQS03?

A faixa de detecção é de 4 a 20 cm. Ele foi projetado para detectar o movimento da mão nas proximidades, ideal para armários ou espaços confinados.

Como instalar o detector de movimento embutido?

Faça um furo de 8 mm no local escolhido, insira o sensor e fixe-o se necessário com cola de montagem. Conecte o cabo ao módulo de comando e, em seguida, conecte o módulo à fita LED e à fonte de alimentação. Teste o funcionamento antes da instalação final.

Qual tensão de alimentação é necessária?

O aparelho funciona com uma tensão de entrada de 12 a 24 VDC. Ele é compatível com fitas LED 12V e 24V.

O detector é à prova d'água?

Não, o índice de proteção é IP20, o que significa que não é protegido contra água. Deve ser instalado em ambientes internos, longe de umidade e respingos.

Como limpar o detector LQS03?

Use um pano seco e macio para limpar a superfície do sensor. Nunca use produtos líquidos ou abrasivos que possam danificar o aparelho.

O que fazer se o detector não reagir ao movimento?

Verifique primeiro as conexões elétricas: a fonte de alimentação, o módulo de comando e a fita LED. Certifique-se de que a distância de detecção seja respeitada (4-20 cm). Teste o aparelho em uma configuração de teste antes da instalação definitiva. Se o problema persistir, consulte o manual ou entre em contato com o serviço de assistência técnica.

Qual é a temperatura de operação recomendada?

O detector opera em uma faixa de temperatura de -20°C a 45°C. Evite expô-lo a temperaturas extremas.

Posso usar este detector com fitas LED 12V e 24V?

Sim, ele foi projetado especificamente para funcionar com fitas LED 12V e 24V. Certifique-se de que a fonte de alimentação corresponda à tensão da sua fita LED.

Quais são as dimensões do detector?

As dimensões exatas não são especificadas, mas o sensor foi projetado para ser inserido em um furo de 8 mm. Ele é muito compacto para instalação discreta em armários.

Como funciona o detector de movimento?

O detector utiliza um sensor de proximidade que detecta o movimento da mão em sua faixa de detecção (4-20 cm). Um gesto acende a fita LED, um segundo gesto a apaga. O módulo de comando eletrônico pode ser ocultado em uma parede falsa.

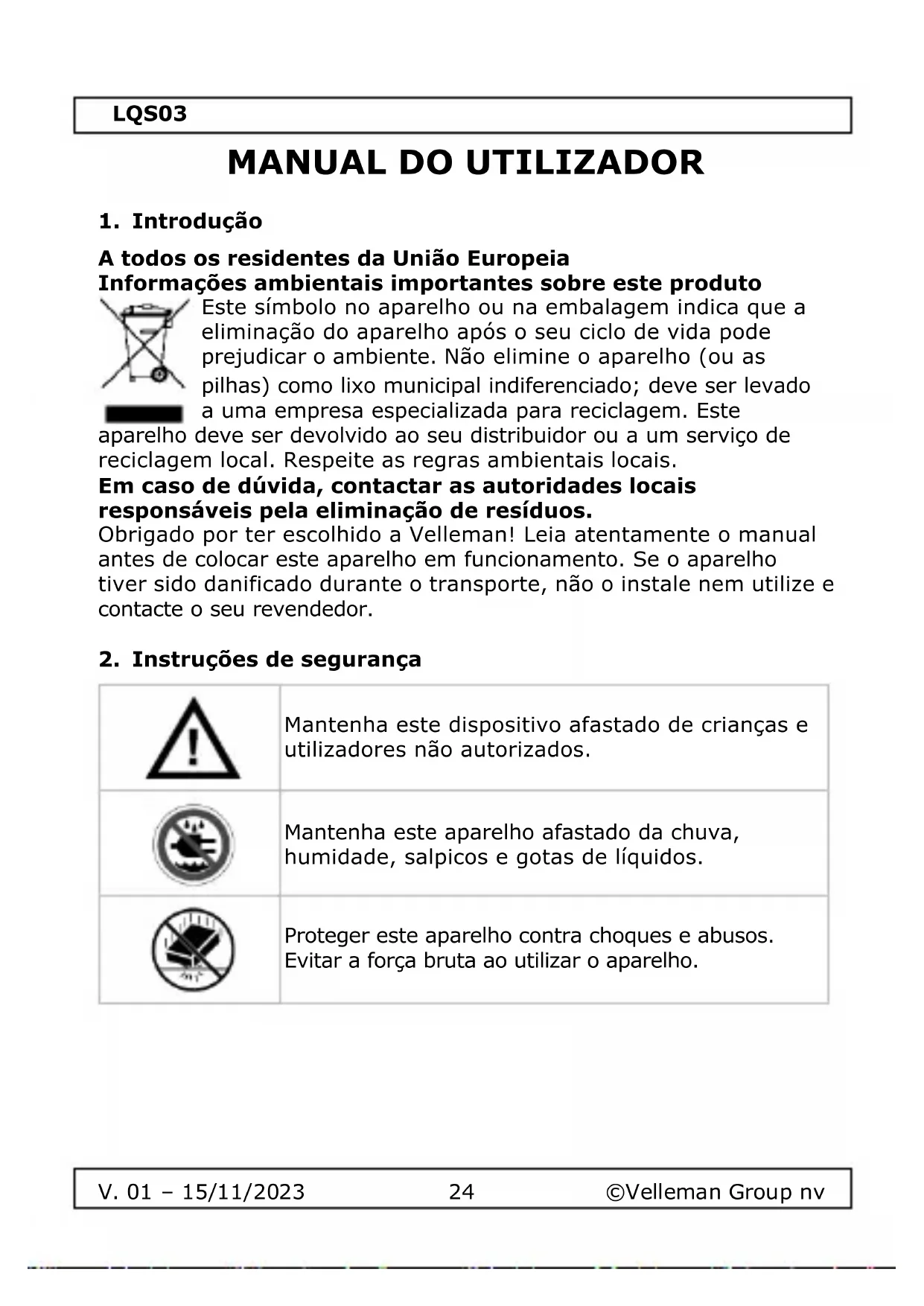

MANUAL DE UTILIZADOR LQS03 EtiamPro

Interruptor com sensor de movimento - instalação encastrada - 12V/24V

A todos os residentes da União Europeia Informações ambientais importantes sobre este produto

Este símbolo no aparelho ou na embalagem indica que a eliminação do aparelho após o seu ciclo de vida pode prejudicar o ambiente. Não elimine o aparelho (ou as pilhas) como lixo municipal indiferenciado; deve ser levado a uma empresa especializada para reciclagem. Este aparelho deve ser devolvido ao seu distribuidor ou a um serviço de reciclagem local. Respeite as regras ambientais locais.

Em caso de dúvida, contactar as autoridades locais responsáveis pela eliminação de resíduos.

Obrigado por ter escolhido a Velleman! Leia atentamente o manual antes de colocar este aparelho em funcionamento. Se o aparelho tiver sido danificado durante o transporte, não o instale nem utilize e contacte o seu revendedor.

2. Instruções de segurança

	Mantenha este dispositivo afastado de crianças e utilizadores não autorizados.
	Mantenha este aparelho afastado da chuva, humidade, salpicos e gotas de líquidos.
	Proteger este aparelho contra choques e abusos. Evitar a força bruta ao utilizar o aparelho.

3. Orientações gerais

Consulte a Garantia de qualidade e assistência técnica do Velleman Group NV® nas últimas páginas deste manual.

- Familiarize-se com as funções do aparelho antes de o utilizar efetivamente.

- É proibida qualquer modificação do aparelho.

- Utilize o aparelho apenas para o fim a que se destina. A utilização do aparelho de uma forma não autorizada anula a garantia.

4. Características e especificações

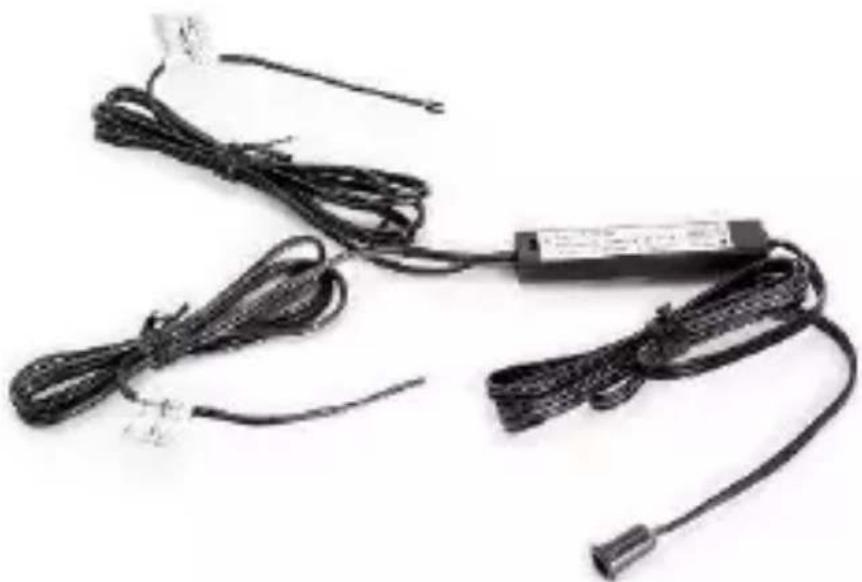

- Este sensor de interrutor compacto esconde bem o controlo da iluminação LED. Basta montar este sensor para montagem embutida no armário, fazendo um furo de 8 mm. O módulo de controlo eletrónico pode ser facilmente escondido numa parede falsa. Desta forma, obterá uma instalação perfeitamente acabada.

- Com apenas um aceno de mão, ativa a faixa de LED. Um segundo aceno e as luzes apagam-se novamente. Transforme o seu espaço com esta solução cómoda e inteligente. Escolha o nosso sensor de interrutor encastrado e traga inovação ao seu interior. Ver imagem na página 2

- adequado para: Tiras de LEDs de 12 e 24V

5. Instalação

Determinar o local de montagem:

Determinar o local onde o sensor deve ser colocado. Escolha um local para o sensor onde haja uma probabilidade mínima de movimento não intencional. Por exemplo, evite locais onde muitas pessoas

LQS03

passem. Um bom local é frequentemente na parte lateral de um armário ou parede.

Importante!

Ligue o sensor ao controlador de LED e à faixa de LED e teste o funcionamento numa configuração de teste. Se o resultado for bom, pode iniciar a montagem efectiva.

Perfurar o orifício de montagem:

Utilize o berbequim para efetuar um furo no local marcado. Certifique-se de que o orifício é suficientemente grande (8 mm) para montar o sensor em segurança.

Colocar o sensor de movimento:

Insira o sensor no orifício perfurado e fixe-o firmemente com um pouco de cola de montagem, se necessário). Em seguida, ligue o cabo de ligação ao módulo.

Montar a fita LED:

Montar a fita LED num perfil de alumínio.

Ligar a cablagem do módulo de comutação do sensor de movimento à fita LED e ligar a entrada do módulo de comutação a uma fonte de alimentação LED. Esquema de ligação, ver página 2.

Teste:

Agite suavemente uma vez em frente ao sensor e observe se a Tira de LED se liga. Acene uma segunda vez para verificar se o sensor detecta movimento e desliga a Fita LED.

6. Especificações técnicas

Propriedades físicas
Comprimento do cabo	100 cm

V. 01 - 15/11/2023

26

©Velleman Group nv

LQS03

Corrente nominal máxima	3 A
Tensão nominal de entrada Gama VDC	12-24 V
Alcance de deteção	4-20 cm
diâmetro da broca	8 mm
Classificação IP	IP20
Gama de temperaturas de funcionamento	-20-45 °C

Utilizar este aparelho apenas com acessórios originais. O Velleman Group nv não pode ser responsabilizado em caso de danos ou ferimentos resultantes da utilização (incorrecta) deste aparelho. Para obter mais informações sobre este produto e a versão mais recente deste manual, visite o nosso sítio Web www.velleman.eu. As informações contidas neste manual estão sujeitas a alterações sem aviso prévio.

© AVISO DE DIREITOS DE AUTOR

Os direitos de autor deste manual são propriedade do Velleman Group nv. Todos os direitos mundiais reservados.

Nenhuma parte deste manual pode ser copiada, reproduzida, traduzida ou reduzida para qualquer meio eletrónico ou outro sem o consentimento prévio por escrito do detentor dos direitos de autor.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

- qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou

materiais a partir da data de aquisição efectiva;

- no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

• todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);
• todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;
• danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;
• todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho (o período de garantia será reduzido a 6 meses para uma utilização profissional);
• todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;
• todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.
• todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;

• despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

• qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;
• uma reparação efectuada fora da garantia, será cobrado despesas de transporte;
• qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
