LQS01 - Sensor de porta/janela EtiamPro - Manual de utilização gratuito

Tipo de produto	Sensor de porta/janela para iluminação LED
Marca	EtiamPro
Modelo	LQS01
Tensão de entrada	12-24 VDC
Corrente nominal máxima	3 A
Faixa de detecção	4-20 cm
Diâmetro de furação	8 mm
Comprimento do cabo	100 cm
Índice de proteção	IP20
Temperatura de operação	-20°C a 45°C
Funções principais	Acendimento/desligamento automático das fitas LED ao abrir/fechar a porta
Tipo de instalação	Embutido (furação de 8 mm) com módulo de controle ocultável
Adequado para	Fitas LED 12V e 24V
Peso	Aproximadamente 50 g
Manutenção e limpeza	Limpar com pano seco e macio. Não usar produtos abrasivos.
Segurança	Não expor à chuva, umidade ou respingos. Manter fora do alcance de crianças.
Informações gerais	Não descartar junto com lixo doméstico. Reciclar conforme regulamentação local.

Perguntas frequentes - LQS01 EtiamPro

Como instalar o sensor LQS01?

Faça um furo de 8 mm no local desejado, insira o sensor infravermelho e fixe com cola de montagem se necessário. Conecte o cabo ao módulo de comutação, depois conecte a fita LED e a alimentação. Teste o funcionamento antes de finalizar a instalação.

Qual tensão de alimentação usar?

O sensor funciona com tensão de 12 a 24 VDC. Certifique-se de que sua fita LED e fonte sejam compatíveis.

Qual é o alcance de detecção?

A faixa de detecção é de 4 a 20 cm. A distância ideal depende da refletividade da superfície da porta.

Posso usar este sensor com fitas LED de 5V?

Não, o sensor foi projetado para fitas LED de 12V ou 24V apenas. O uso com tensão diferente pode danificar o aparelho.

O que fazer se a fita LED não acender ao abrir a porta?

Verifique primeiro as conexões e a alimentação. Certifique-se de que o sensor esteja alinhado corretamente e que a distância de detecção seja respeitada. Tente mover ligeiramente o sensor para otimizar a reflexão infravermelha.

O sensor é à prova d'água?

Não, o índice de proteção é IP20, o que significa que não é protegido contra umidade. Instale-o dentro de um armário ou móvel longe da água.

Pode-se usar este sensor para outras aplicações além de armários?

Sim, pode ser usado em qualquer porta ou janela onde se deseje iluminação automática, desde que as condições de montagem e detecção sejam adequadas.

Como limpar o sensor?

Use um pano seco e macio para remover poeira. Não use solventes ou produtos químicos.

O sensor funciona com portas de vidro?

Sim, mas a superfície de vidro deve ser suficientemente reflexiva para o sinal infravermelho. Se a detecção estiver instável, adicione um refletor ou ajuste a posição do sensor.

Como descartar este produto no fim da vida útil?

Não descarte o aparelho junto com o lixo doméstico. Deposite em um ponto de coleta para resíduos eletrônicos ou devolva ao seu distribuidor para reciclagem.

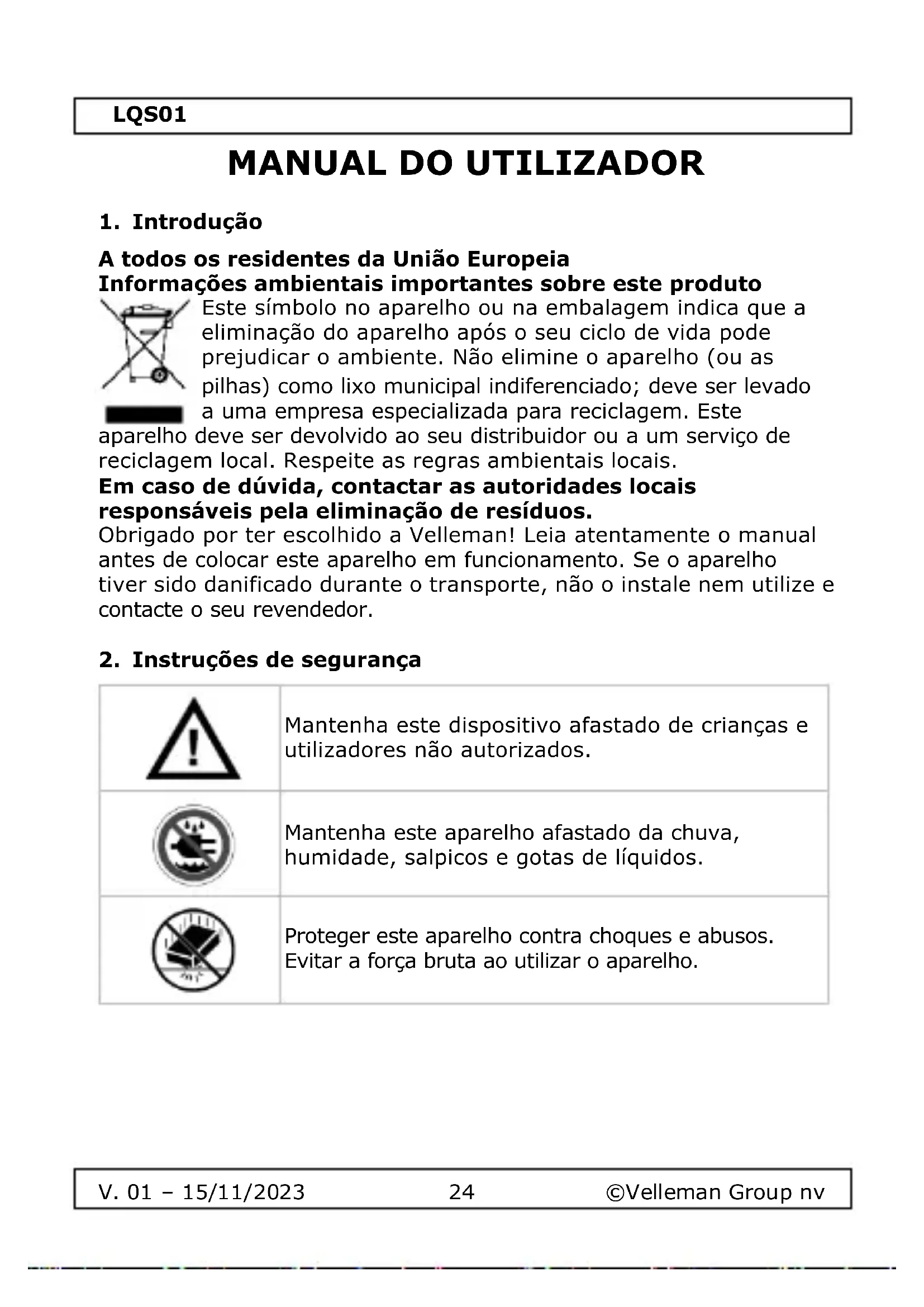

MANUAL DE UTILIZADOR LQS01 EtiamPro

Interruptor de sensor de porta - instalação embutida - 12V/24V

A todos os residentes da União Europeia Informações ambientais importantes sobre este produto

Este símbolo no aparelho ou na embalagem indica que a eliminação do aparelho após o seu ciclo de vida pode prejudicar o ambiente. Não elimine o aparelho (ou as pilhas) como lixo municipal indiferenciado; deve ser levado a uma empresa especializada para reciclagem. Este aparelho deve ser devolvido ao seu distribuidor ou a um serviço de reciclagem local. Respeite as regras ambientais locais.

Em caso de dúvida, contactar as autoridades locais responsáveis pela eliminação de resíduos.

Obrigado por ter escolhido a Velleman! Leia atentamente o manual antes de colocar este aparelho em funcionamento. Se o aparelho tiver sido danificado durante o transporte, não o instale nem utilize e contacte o seu revendedor.

2. Instruções de segurança

	Mantenha este dispositivo afastado de crianças e utilizadores não autorizados.
	Mantenha este aparelho afastado da chuva, humidade, salpicos e gotas de líquidos.
	Proteger este aparelho contra choques e abusos. Evitar a força bruta ao utilizar o aparelho.

LQS01

3. Orientações gerais

Consulte a Garantia de Qualidade e Assistência Técnica do Velleman Group NV® nas últimas páginas deste manual.

• Familiarize-se com as funções do aparelho antes de o utilizar efetivamente.
• É proibida qualquer modificação do aparelho.
• Utilize o aparelho apenas para o fim a que se destina. A utilização do aparelho de uma forma não autorizada anula a garantia.

4. Características e especificações

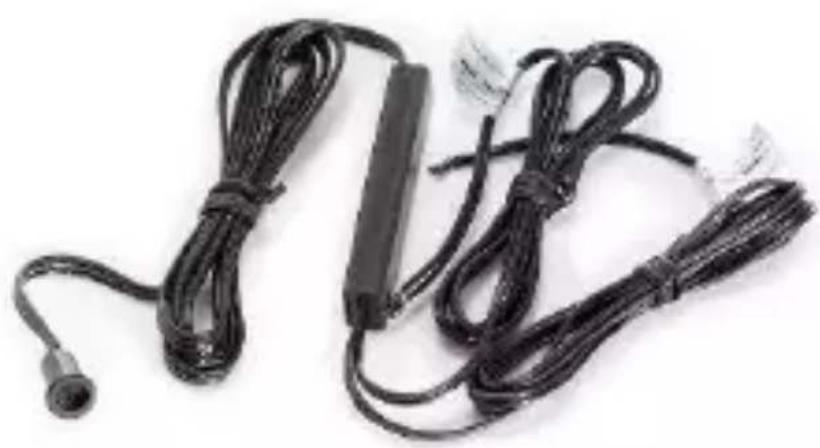

• Este sensor de porta compacto ligará automaticamente a iluminação LED nos seus armários ou camarins. Basta montar este sensor de montagem embutida fazendo um furo de 8 mm no armário. O módulo de controlo eletrónico pode ser facilmente escondido numa parede falsa. Desta forma, terá uma instalação perfeitamente acabada.
• Este sensor garante que a sua fita LED se desliga automaticamente quando a porta do armário está fechada e se liga imediatamente quando a porta é aberta. Poupe energia e desfrute de uma iluminação cómoda nos seus armários. Ver imagem na página 2
• adequado para: Tiras de LEDs de 12 e 24V

5. Instalação

Determinar o local de montagem:

Determine o local onde o sensor da porta deve ser colocado. Geralmente, é ideal que o sensor esteja a uma altura em que possa

LQS01

refletir corretamente o sinal de infravermelhos quando a porta está fechada.

Sugestão:

Experimente primeiro a operação antes de efetuar a perfuração final. Se a fita LED não responder de forma consistente ao abrir e fechar a porta, ajuste a posição do sensor de infravermelhos. Experimente pequenos ajustes até obter o funcionamento pretendido.

Perfurar o orifício de montagem:

Utilize o berbequim para fazer um furo no local marcado. Certifique-se de que o orifício é suficientemente grande (8 mm) para montar o sensor de infravermelhos em segurança.

Colocar o sensor de infravermelhos:

Insira o sensor de infravermelhos no orifício perfurado e fixe-o firmemente com um pouco de cola de montagem, se necessário). De seguida, ligue o cabo de ligação ao módulo de comutação.

Montar a fita LED:

Montar a fita LED no interior do armário num perfil de alumínio.

Ligar a cablagem do módulo de comutação do sensor de infravermelhos à fita LED e ligar a entrada do módulo de comutação a uma fonte de alimentação LED. Esquema de ligação, ver página 2.

Teste:

Fecha a porta do armário e observe se o sensor de infravermelhos reflecte o sinal. Em seguida, abra a porta para verificar se a faixa de LEDs se acende como esperado.

Fecha a porta do armário e verifique o funcionamento. A fita LED deve agora ligar-se automaticamente quando a porta é aberta e desligar-se quando a porta é fechada.

LQS01

1. Especificações técnicas

Propriedades físicas
Comprimento do cabo	100 cm
Corrente nominal máxima	3 A
Tensão nominal de entrada Gama VDC	12-24 V
diâmetro da broca	8 mm
Alcance de detecção	4-20 cm
Classificação IP	IP20
Gama de temperaturas de funcionamento	-20-45 °C

Utilizar este aparelho apenas com acessórios originais. O Velleman Group nv não pode ser responsabilizado em caso de danos ou ferimentos resultantes da utilização (incorrecta) deste aparelho. Para obter mais informações sobre este produto e a versão mais recente deste manual, visite o nosso sítio Web www.velleman.eu. As informações contidas neste manual estão sujeitas a alterações sem aviso prévio.

© AVISO DE DIREITOS DE AUTOR

Os direitos de autor deste manual são propriedade do Velleman Group nv. Todos os direitos mundiais reservados.

Nenhuma parte deste manual pode ser copiada, reproduzida, traduzida ou reduzida para qualquer meio eletrónico ou outro sem o consentimento prévio por escrito do detentor dos direitos de autor.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

- qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou

materiais a partir da data de aquisição efectiva;

- no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

• todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);
• todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;
• danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;
• todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho (o período de garantia será reduzido a 6 meses para uma utilização profissional);
• todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;
• todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.
• todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;

• despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

• qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;
• uma reparação efectuada fora da garantia, será cobrado despesas de transporte;
• qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
