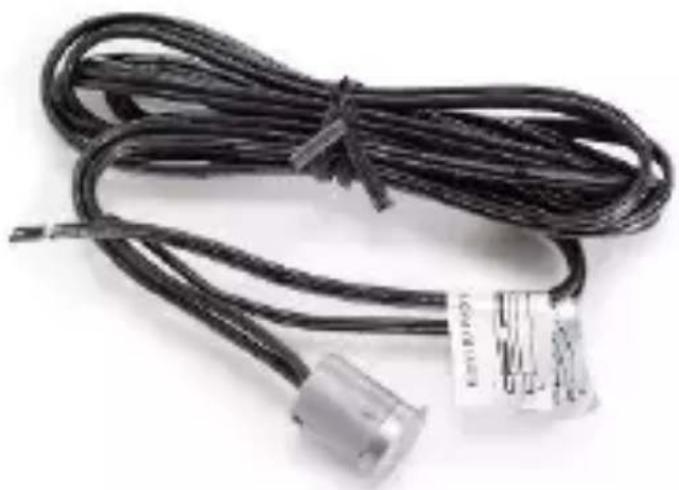

LQS06 - Dimmer EtiamPro - Manual de utilização gratuito

Tipo de produto	Dimerizador LED embutido
Marca	EtiamPro
Modelo	LQS06
Tensão de entrada	12-24 VDC
Corrente nominal máxima	3 A
Tipo de sensor	Dimerizador tátil (toque)
Diâmetro de montagem	12 mm
Índice de proteção	IP20
Comprimento do cabo	100 cm
Faixa de temperatura de operação	-20 a 45 °C
Alimentação	12-24 VDC, 3 A máx
Funções principais	Ligar, desligar, variar a intensidade por pressão prolongada
Compatibilidade LED	Fitas LED 12 V e 24 V
Instalação	Embutido em um furo de 12 mm
Manutenção e limpeza	Limpar com um pano seco, evitar umidade
Segurança	Fora do alcance de crianças, proteger contra choques e umidade
Peças sobressalentes e reparabilidade	Contatar um profissional para qualquer reparo
Informações gerais	Em conformidade com as normas europeias, reciclagem obrigatória

Perguntas frequentes - LQS06 EtiamPro

Como instalar o dimerizador tátil LQS06 ?

Faça um furo de 12 mm no painel, insira o dimerizador e conecte os cabos à fita LED e à alimentação de acordo com o esquema do manual.

Que tipo de fitas LED posso usar ?

O LQS06 é compatível com fitas LED 12V e 24V. Certifique-se de que a potência total não exceda 3A (72W em 24V, 36W em 12V).

Como ajustar a intensidade luminosa ?

Uma pressão breve liga ou desliga. Mantenha o botão pressionado para variar a intensidade até o nível desejado.

O que fazer se o dimerizador não funcionar ?

Verifique as conexões e a alimentação. Certifique-se de que a fita LED é compatível e que a polaridade está correta. Se o problema persistir, entre em contato com seu revendedor.

Pode-se usar este dimerizador com lâmpadas LED ?

Não, este dimerizador foi especificamente projetado para fitas LED 12-24V. Para lâmpadas, use um dimerizador adequado.

Qual é a potência máxima suportada ?

A corrente máxima é de 3A, o que corresponde a 36W em 12V e 72W em 24V. Não exceda este limite.

O dimerizador é à prova d'água ?

Não, o índice IP20 indica que não é protegido contra água. Use-o apenas em ambientes internos, longe da umidade.

Como limpar o dimerizador ?

Desconecte a alimentação e limpe a superfície com um pano seco e macio. Não use produtos químicos ou água.

O dimerizador tem garantia ?

Sim, ele tem garantia da Velleman Group NV. Consulte o manual para as condições detalhadas.

Onde encontrar o manual completo ?

O manual está disponível para download gratuito no site notice-facile.com ou no site do fabricante.

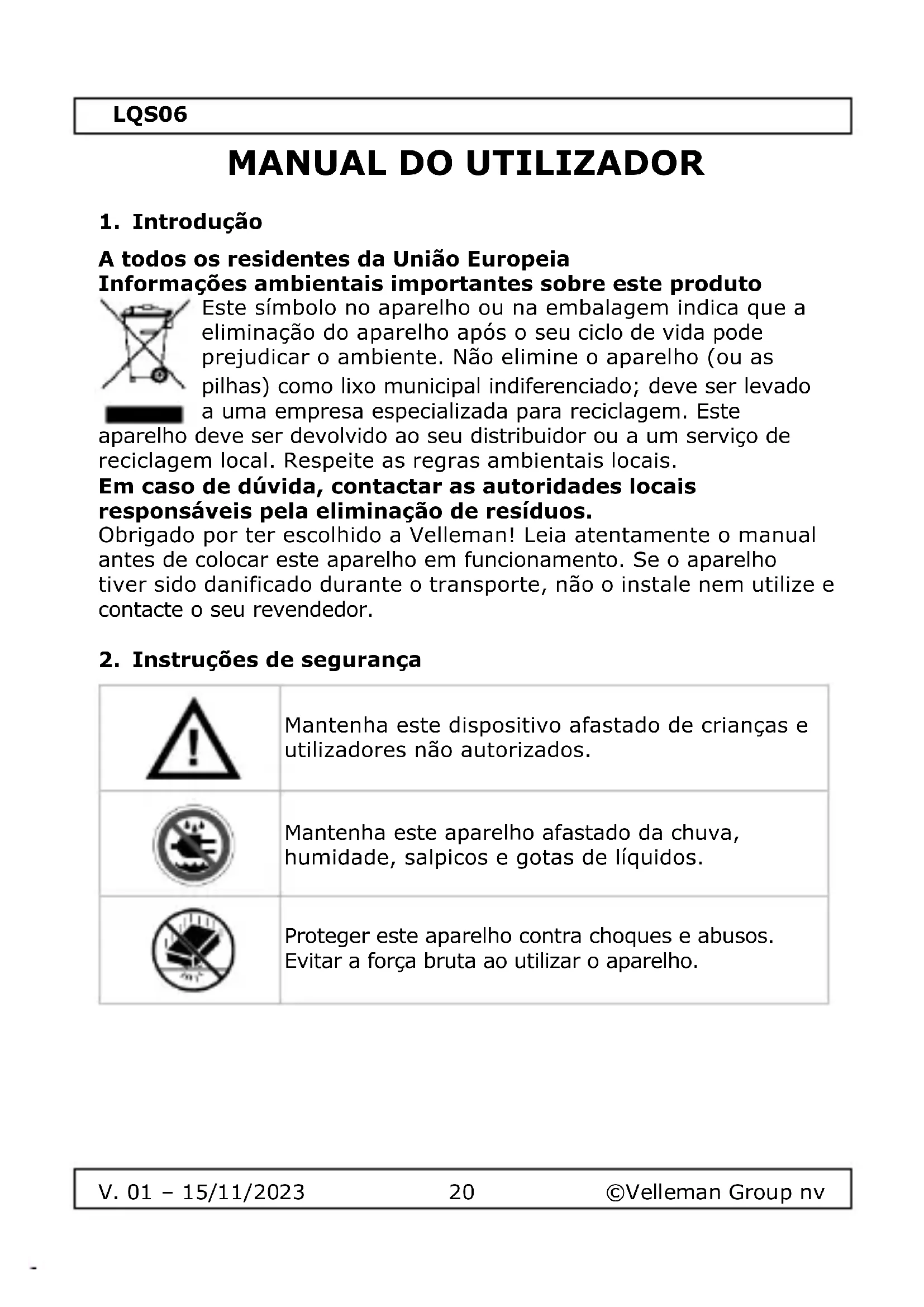

MANUAL DE UTILIZADOR LQS06 EtiamPro

Regulador de intensidade luminosa LED - instalação encastrada - 12V/24V

A todos os residentes da União Europeia Informações ambientais importantes sobre este produto

Este símbolo no aparelho ou na embalagem indica que a eliminação do aparelho após o seu ciclo de vida pode prejudicar o ambiente. Não elimine o aparelho (ou as pilhas) como lixo municipal indiferenciado; deve ser levado a uma empresa especializada para reciclagem. Este aparelho deve ser devolvido ao seu distribuidor ou a um serviço de reciclagem local. Respeite as regras ambientais locais.

Em caso de dúvida, contactar as autoridades locais responsáveis pela eliminação de resíduos.

Obrigado por ter escolhido a Velleman! Leia atentamente o manual antes de colocar este aparelho em funcionamento. Se o aparelho tiver sido danificado durante o transporte, não o instale nem utilize e contacte o seu revendedor.

2. Instruções de segurança

	Mantenha este dispositivo afastado de crianças e utilizadores não autorizados.
	Mantenha este aparelho afastado da chuva, humidade, salpicos e gotas de líquidos.
	Proteger este aparelho contra choques e abusos. Evitar a força bruta ao utilizar o aparelho.

3. Orientações gerais

Consulte a Garantia de qualidade e assistência técnica do Velleman Group NV® nas últimas páginas deste manual.

• Familiarize-se com as funções do aparelho antes de o utilizar efetivamente.
• É proibida qualquer modificação do aparelho.
• Utilize o aparelho apenas para o fim a que se destina. A utilização do aparelho de uma forma não autorizada anula a garantia.

4. Características e especificações

• Descubra o nosso inovador regulador de intensidade luminosa para encastrar, a solução perfeita para controlar as tiras de LED. Este regulador compacto foi especialmente concebido para montagem embutida em armários ou painéis de móveis, com apenas um furo de 12 mm.
• Controle a sua iluminação de forma simples e elegante: uma pressão breve liga a faixa LED, uma segunda pressão breve desliga-a. Para obter a melhor atmosfera, mantenha o botão premido para definir o valor de regulação desejado.
• adequado para: Tiras de LEDs de 12 e 24V

5. Instalação

Determinar o local de montagem:

Determinar onde colocar o regulador de intensidade luminosa LED embutido. Escolha um local para o sensor tátil onde a possibilidade de toque acidental seja mínima.

LQS06

Faça um furo no painel do móvel de madeira ou pedra. Certifique-se de que existe espaço suficiente atrás do painel para instalar os cabos. Monte o regulador de intensidade luminosa no orifício efectuado. Ver diagrama de montagem na página 2.

Montar a fita LED:

Montar a fita LED num perfil de alumínio.

Ligar a cablagem do regulador tátil à fita LED e ligar a entrada do regulador LED a uma fonte de alimentação LED. Esquema de ligação ver página 2.

1. Especificações técnicas

Propriedades físicas
Comprimento do cabo	100 cm
Corrente nominal máxima	3 A
Tensão nominal de entrada Gama VDC	12-24 V
Tipo de sensor	Regulador de intensidade tátil
Diâmetro do orifício de montagem (mm)	12 mm
Classificação IP	IP20
Gama de temperaturas de funcionamento	-20-45 °C

Utilizar este aparelho apenas com acessórios originais. O Velleman Group nv não pode ser responsabilizado em caso de danos ou ferimentos resultantes da utilização (incorrecta) deste aparelho. Para obter mais informações sobre este produto e a versão mais recente deste manual, visite o nosso sítio Web www.velleman.eu. As informações contidas neste manual estão sujeitas a alterações sem aviso prévio.

LQS06

© AVISO DE DIREITOS DE AUTOR

Os direitos de autor deste manual são propriedade do Velleman Group nv. Todos os direitos mundiais reservados.

Nenhuma parte deste manual pode ser copiada, reproduzida, traduzida ou reduzida para qualquer meio eletrónico ou outro sem o consentimento prévio por escrito do detentor dos direitos de autor.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

- qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou

materiais a partir da data de aquisição efectiva;

- no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

• todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);
• todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;
• danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;
• todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho (o período de garantia será reduzido a 6 meses para uma utilização profissional);
• todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;
• todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.
• todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;

• despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

• qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;
• uma reparação efectuada fora da garantia, será cobrado despesas de transporte;
• qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
