Tipo de producto	Regulador LED empotrado
Marca	EtiamPro
Modelo	LQS06
Tensión de entrada	12-24 VDC
Corriente nominal máxima	3 A
Tipo de sensor	Regulador táctil (toque)
Diámetro de montaje	12 mm
Índice de protección	IP20
Longitud del cable	100 cm
Rango de temperatura de funcionamiento	-20 a 45 °C
Alimentación	12-24 VDC, 3 A max
Funciones principales	Encender, apagar, variar la intensidad mediante presión prolongada
Compatibilidad LED	Tiras LED de 12 V y 24 V
Instalación	Empotrado en un agujero de 12 mm
Mantenimiento y limpieza	Limpiar con un paño seco, evitar la humedad
Seguridad	Mantener fuera del alcance de los niños, proteger contra golpes y humedad
Piezas de repuesto y reparabilidad	Contactar a un profesional para cualquier reparación
Información general	Conforme a las normas europeas, reciclaje obligatorio

Preguntas frecuentes - LQS06 EtiamPro

¿Cómo instalar el regulador táctil LQS06?

Perfore un agujero de 12 mm en el panel, inserte el regulador y conecte los cables a la tira LED y a la alimentación según el esquema del manual.

¿Qué tipo de tiras LED puedo usar?

El LQS06 es compatible con tiras LED de 12V y 24V. Asegúrese de que la potencia total no supere 3A (72W en 24V, 36W en 12V).

¿Cómo ajustar la intensidad de la luz?

Una presión breve enciende o apaga. Mantenga presionado el botón para variar la intensidad hasta el nivel deseado.

¿Qué hacer si el regulador no funciona?

Verifique las conexiones y la alimentación. Asegúrese de que la tira LED sea compatible y que la polaridad sea correcta. Si el problema persiste, contacte a su distribuidor.

¿Se puede usar este regulador con bombillas LED?

No, este regulador está diseñado específicamente para tiras LED de 12-24V. Para bombillas, use un regulador adecuado.

¿Cuál es la potencia máxima soportada?

La corriente máxima es de 3A, lo que corresponde a 36W en 12V y 72W en 24V. No supere este límite.

¿El regulador es estanco?

No, el índice IP20 indica que no está protegido contra el agua. Úselo solo en interiores, protegido de la humedad.

¿Cómo limpiar el regulador?

Desconecte la alimentación y limpie la superficie con un paño seco y suave. No use productos químicos ni agua.

¿El regulador tiene garantía?

Sí, cuenta con la garantía de Velleman Group NV. Consulte el manual para conocer las condiciones detalladas.

¿Dónde encontrar el manual completo?

El manual está disponible para descarga gratuita en el sitio web notice-facile.com o en el sitio web del fabricante.

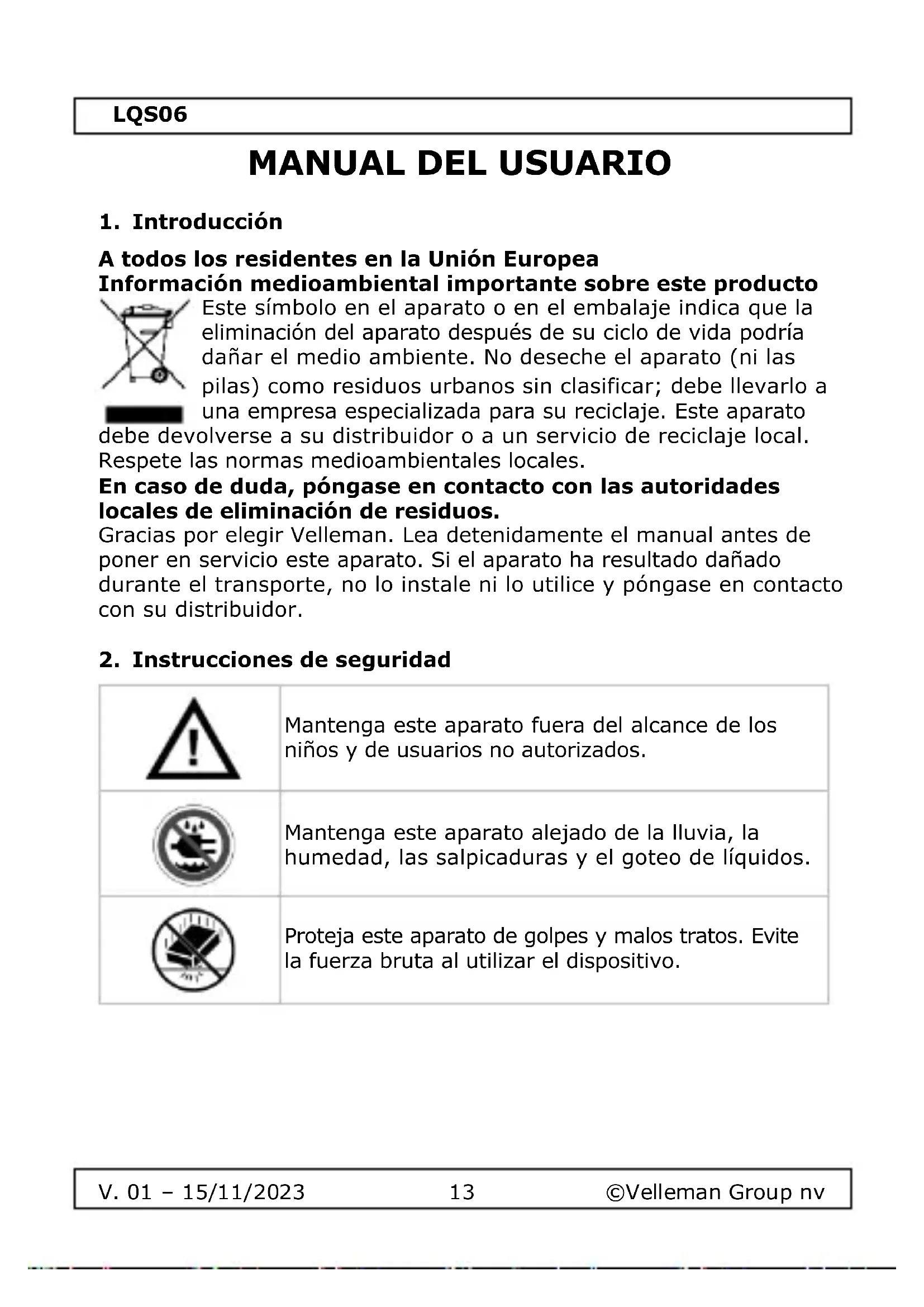

MANUAL DE USUARIO LQS06 EtiamPro

Dimmer LED - instalación empotrada - 12V/24V

A todos los residentes en la Unión Europea

Información medioambiental importante sobre este producto

Este símbolo en el aparato o en el embalaje indica que la eliminación del aparato después de su ciclo de vida podría dañar el medio ambiente. No deseche el aparato (ni las pilas) como residuos urbanos sin clasificar; debe llevarlo a una empresa especializada para su reciclaje. Este aparato debe devolverse a su distribuidor o a un servicio de reciclaje local. Respete las normas medioambientales locales.

En caso de duda, póngase en contacto con las autoridades locales de eliminación de residuos.

Gracias por elegir Velleman. Lea detenidamente el manual antes de poner en servicio este aparato. Si el aparato ha resultado dañado durante el transporte, no lo instale ni lo utilice y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

	Mantenga este aparato fuera del alcance de los niños y de usuarios no autorizados.
	Mantenga este aparato alejado de la lluvia, la humedad, las salpicaduras y el goteo de líquidos.
	Proteja este aparato de golpes y malos tratos. Evite la fuerza bruta al utilizar el dispositivo.

Proteja el aparato contra el calor extremo y el polvo.

3. Directrices generales

Consulte la garantía de servicio y calidad del Grupo Velleman NV® en las últimas páginas de este manual.

• Familiarícese con las funciones del aparato antes de utilizarlo.
• Queda prohibida cualquier modificación del aparato.
• Utilice el aparato sólo para los fines previstos. El uso no autorizado del aparato anulará la garantía.

4. Características y especificaciones

• Descubra nuestro innovador dimmer empotrable, la solución perfecta para controlar tiras de LED. Este dimmer compacto está especialmente diseñado para montaje empotrado en armarios o paneles de muebles, con solo un taladro de 12 mm.
• Controle su iluminación de forma sencilla y elegante: una pulsación corta enciende la tira de LED, una segunda pulsación corta la apaga. Para crear el ambiente perfecto, mantén pulsado el botón para ajustar el valor de atenuación deseado.
• adecuado para: Tiras LED de 12 y 24 V

5. Instalación

Determine el lugar de montaje:

Determine dónde colocar el regulador LED empotrado. Elija una ubicación para el sensor táctil donde la posibilidad de tocarlo accidentalmente sea mínima.

Haz un agujero en el panel del mueble de madera o piedra. Asegúrese de que hay espacio suficiente detrás del panel para instalar los cables. Monte el regulador de intensidad en el orificio taladrado. Esquema de montaje ver página 2.

Monte la tira de LED:

Monte la tira de LED en un perfil de aluminio.

Conectar el cableado del dimmer táctil a la Tira LED y conectar la entrada del dimmer Led una fuente de alimentación LED. Esquema de conexión ver página 2.

6. Especificaciones técnicas

Propiedades físicas
Longitud del cable	100 cm
Corriente nominal máxima	3 A
Tensión nominal de entrada Rango VDC	12-24 V
Tipo de sensor	Regulador táctil
Diámetro del orificio de montaje (mm)	12 mm
Grado de protección IP	IP20
Temperatura de funcionamiento	-20-45 °C

Utilice este aparato sólo con accesorios originales. El Grupo Velleman nv no se hace responsable en caso de daños o lesiones derivados del uso (incorrecto) de este aparato. Para obtener más información sobre este producto y la última versión de este manual, visite nuestro sitio web www.velleman.eu. La información de este manual está sujeta a cambios sin previo aviso.

© AVISO DE COPYRIGHT

El copyright de este manual es propiedad de Velleman Group nv. Reservados todos los derechos en todo el mundo. Ninguna parte de este manual puede ser copiada, reproducida, traducida o reducida a ningún medio electrónico o de otro tipo sin el consentimiento previo por escrito del titular de los derechos de autor.

BEDIENUNGSANLEITUNG

1. Einführung

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

• Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;
• Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

• todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;
• partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);
• defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;
• defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;
• daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);
• daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;
• daños causados por una protección insuficiente al transportar el aparato.
• daños causados por reparaciones o modificaciones efectuadas por una tercera

persona sin la autorización explícita de Velleman®;

• se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.
• Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;
• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;
• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.
• Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
