LQS06 - Dimmer EtiamPro - Kostenlose Bedienungsanleitung

Produkttyp	Einbau-LED-Dimmer
Marke	EtiamPro
Modell	LQS06
Eingangsspannung	12-24 VDC
Maximaler Nennstrom	3 A
Sensor-Typ	Berührungsdimmer (Berührung)
Montagedurchmesser	12 mm
Schutzart	IP20
Kabellänge	100 cm
Betriebstemperaturbereich	-20 bis 45 °C
Stromversorgung	12-24 VDC, max. 3 A
Hauptfunktionen	Ein-, Ausschalten, Dimmen durch langes Drücken
LED-Kompatibilität	LED-Streifen 12 V und 24 V
Installation	Einbau in ein 12-mm-Loch
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, Feuchtigkeit vermeiden
Sicherheit	Außerhalb der Reichweite von Kindern, vor Stößen und Feuchtigkeit schützen
Ersatzteile und Reparierbarkeit	Bei Reparaturen einen Fachmann kontaktieren
Allgemeine Informationen	Entspricht den europäischen Normen, Recycling obligatorisch

Häufig gestellte Fragen - LQS06 EtiamPro

Wie installiere ich den Berührungsdimmer LQS06?

Bohren Sie ein 12-mm-Loch in die Platte, setzen Sie den Dimmer ein und verbinden Sie die Kabel gemäß dem Schaltplan in der Anleitung mit dem LED-Streifen und der Stromversorgung.

Welche Art von LED-Streifen kann ich verwenden?

Der LQS06 ist mit 12V- und 24V-LED-Streifen kompatibel. Stellen Sie sicher, dass die Gesamtleistung 3A nicht überschreitet (72W bei 24V, 36W bei 12V).

Wie stelle ich die Lichtintensität ein?

Ein kurzer Druck schaltet ein oder aus. Halten Sie die Taste gedrückt, um die Intensität auf das gewünschte Niveau zu ändern.

Was tun, wenn der Dimmer nicht funktioniert?

Überprüfen Sie die Anschlüsse und die Stromversorgung. Stellen Sie sicher, dass der LED-Streifen kompatibel ist und die Polarität stimmt. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Kann dieser Dimmer mit LED-Lampen verwendet werden?

Nein, dieser Dimmer ist speziell für 12-24V-LED-Streifen ausgelegt. Verwenden Sie für Lampen einen geeigneten Dimmer.

Was ist die maximale unterstützte Leistung?

Der maximale Strom beträgt 3A, was 36W bei 12V und 72W bei 24V entspricht. Überschreiten Sie diese Grenze nicht.

Ist der Dimmer wasserdicht?

Nein, die Schutzart IP20 zeigt an, dass er nicht gegen Wasser geschützt ist. Verwenden Sie ihn nur im Innenbereich, fern von Feuchtigkeit.

Wie reinige ich den Dimmer?

Trennen Sie die Stromversorgung und reinigen Sie die Oberfläche mit einem trockenen, weichen Tuch. Verwenden Sie keine Chemikalien oder Wasser.

Hat der Dimmer Garantie?

Ja, er wird von der Garantie der Velleman Group NV abgedeckt. Die detaillierten Bedingungen finden Sie in der Anleitung.

Wo finde ich die vollständige Anleitung?

Die Anleitung steht auf der Website notice-facile.com oder auf der Website des Herstellers kostenlos zum Download zur Verfügung.

BEDIENUNGSANLEITUNG LQS06 EtiamPro

LED-Dimmer - Unterputzeinbau - 12V/24V

BEDIENUNGSANLEITUNG 16

MANUAL DO UTILIZADOR 20

CE

LQS06

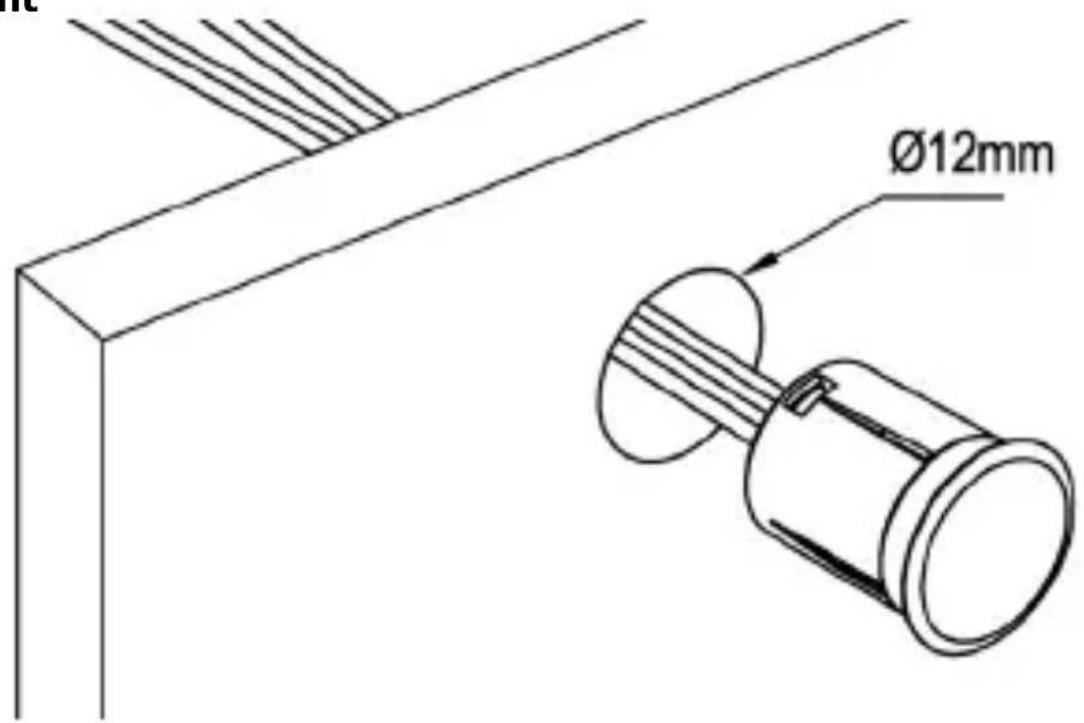

Mount

Ø12mm

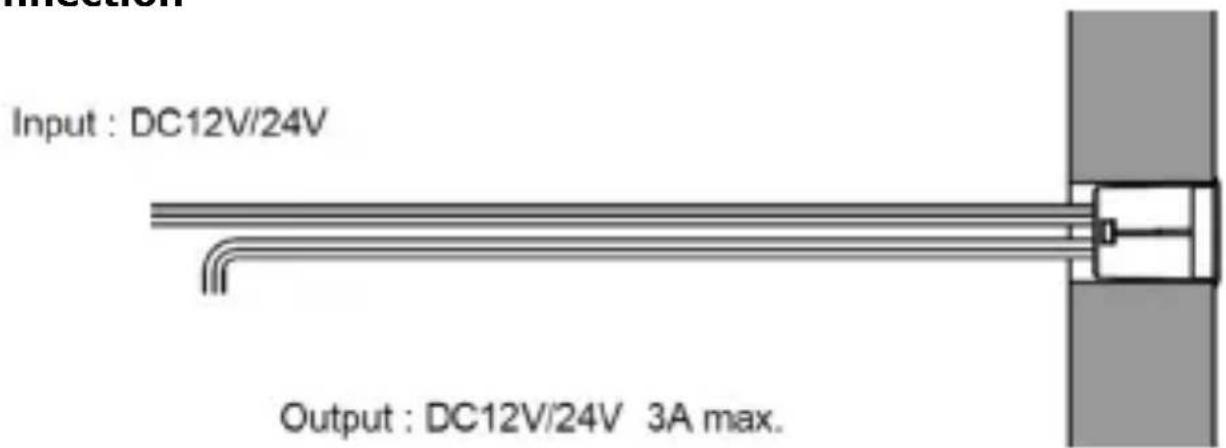

Connection

Input : DC12V/24V Output : DC12V/24V 3A max.

LQS06

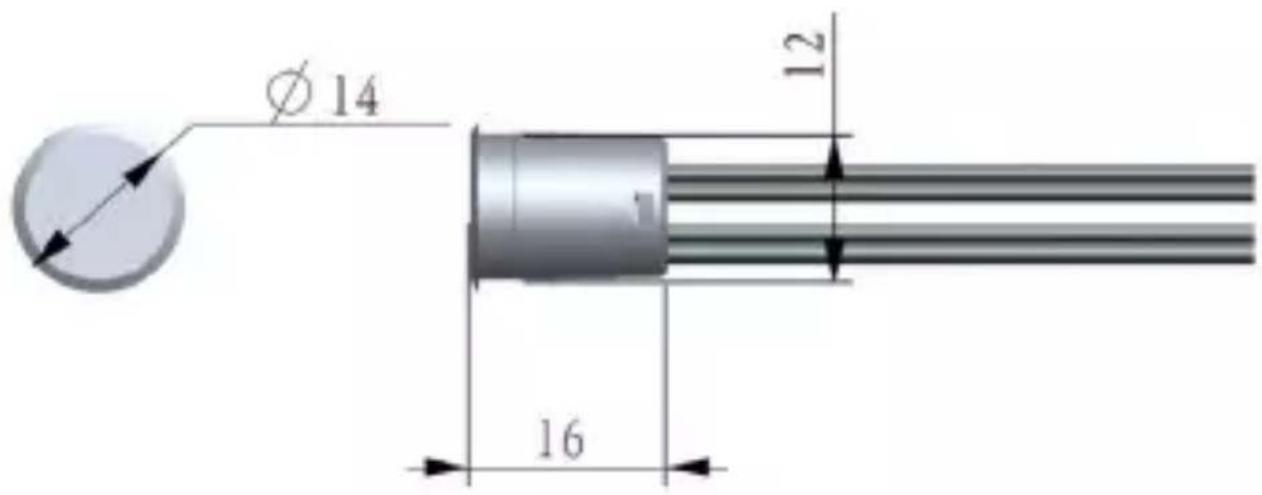

Product dimensions

Ø 14 12 16

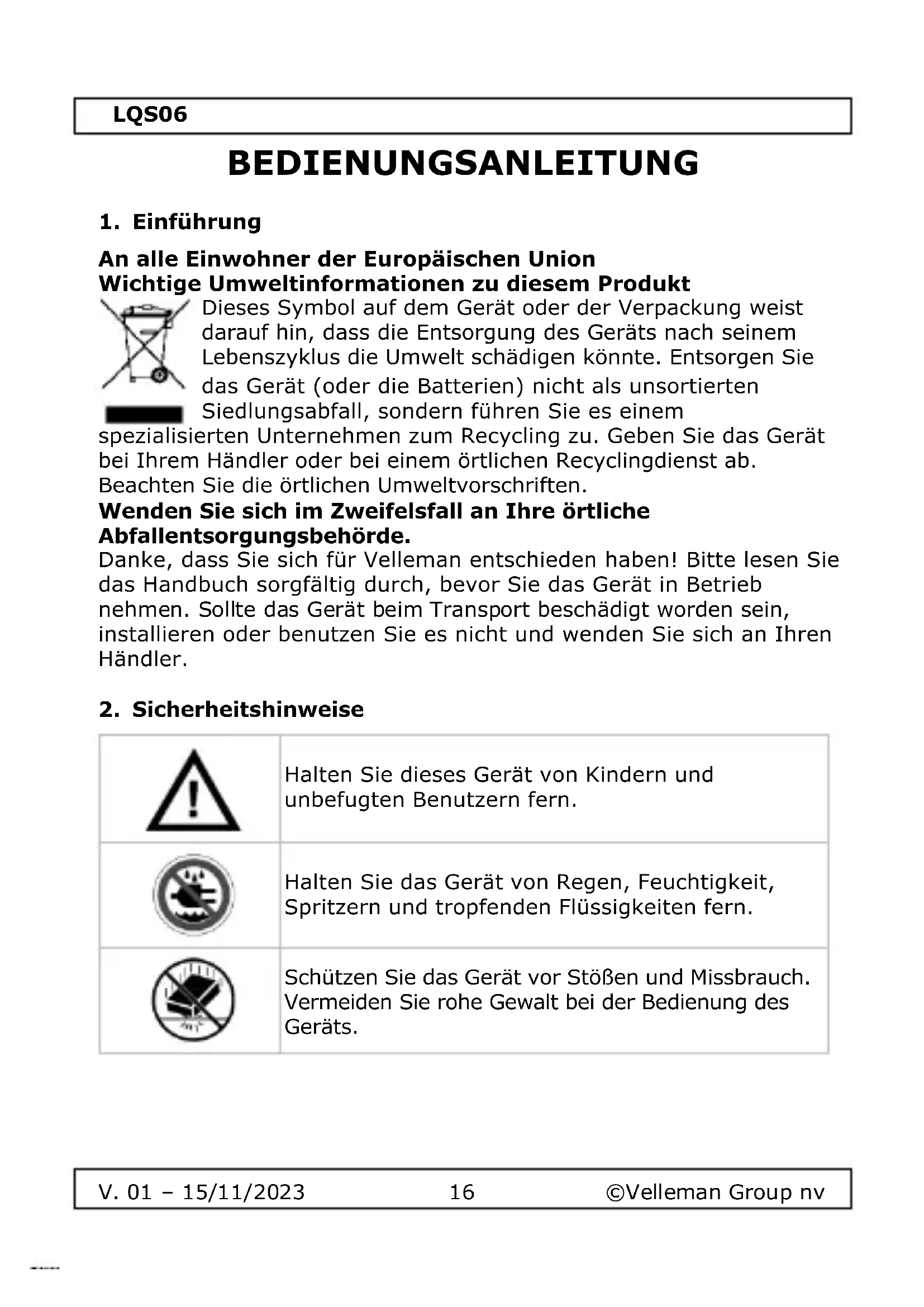

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen zu diesem Produkt

Dieses Symbol auf dem Gerät oder der Verpackung weist darauf hin, dass die Entsorgung des Geräts nach seinem Lebenszyklus die Umwelt schädigen könnte. Entsorgen Sie das Gerät (oder die Batterien) nicht als unsortierten Siedlungsabfall, sondern führen Sie es einem

spezialisierten Unternehmen zum Recycling zu. Geben Sie das Gerät bei Ihrem Händler oder bei einem örtlichen Recyclingdienst ab. Beachten Sie die örtlichen Umweltvorschriften.

Wenden Sie sich im Zweifelsfall an Ihre örtliche Abfallentsorgungsbehörde.

Danke, dass Sie sich für Velleman entschieden haben! Bitte lesen Sie das Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Sollte das Gerät beim Transport beschädigt worden sein, installieren oder benutzen Sie es nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

	Halten Sie dieses Gerät von Kindern und unbefugten Benutzern fern.
	Halten Sie das Gerät von Regen, Feuchtigkeit, Spritzern und tropfenden Flüssigkeiten fern.
	Schützen Sie das Gerät vor Stößen und Missbrauch. Vermeiden Sie rohe Gewalt bei der Bedienung des Geräts.

Schützen Sie das Gerät vor extremer Hitze und Staub.

3. Allgemeine Leitlinien

Siehe die Velleman Group NV® Service- und Qualitätsgarantie auf den letzten Seiten dieses Handbuchs.

• Machen Sie sich mit den Funktionen des Geräts vertraut, bevor Sie es tatsächlich benutzen.
• Jegliche Veränderungen am Gerät sind verboten.
• Verwenden Sie das Gerät nur für den vorgesehenen Zweck. Bei nicht bestimmungsgemäßer Verwendung des Geräts erlischt die Garantie.

4. Merkmale und Spezifikationen

• Entdecken Sie unseren innovativen Unterputzdimmer, die perfekte Lösung für die Steuerung von LED-Leisten. Dieser kompakte Dimmer wurde speziell für die Unterputzmontage in Schränken oder Möbelpaneelen entwickelt, mit nur einer 12mm Bohrung.
• Steuern Sie Ihre Beleuchtung einfach und stilvoll: Ein kurzer Druck schaltet die LED-Leiste ein, ein zweiter kurzer Druck schaltet sie aus. Für die ultimative Atmosphäre halten Sie die Taste gedrückt, um den gewünschten Dimmwert einzustellen.
• geeignet für: 12 und 24V LED-Streifen

5. Einrichtung

Bestimmen Sie den Montageort:

Legen Sie fest, wo der LED-Einbaudimmer angebracht werden soll. Wählen Sie einen Ort für den Berührungssensor, an dem die Gefahr einer versehentlichen Berührung minimal ist.

Bohren Sie ein Loch in die Holz- oder Steinmöbelplatte. Achten Sie darauf, dass hinter der Platte genügend Platz für die Verlegung der

LQS06

Kabel vorhanden ist. Befestigen Sie den Dimmer in dem gebohrten Loch. Montageskizze siehe Seite 2.

Montieren Sie den LED-Streifen:

Montieren Sie den LED-Streifen in ein Aluminiumprofil.

Verbinden Sie die Verkabelung vom Touch-Dimmer mit dem LED-Streifen und schließen Sie den Eingang des Led-Dimmers an eine LED-Stromversorgung an. Anschlussplan siehe Seite 2.

6. Technische Daten

Physikalische Eigenschaften
Länge des Kabels	100 cm
Maximaler Nennstrom	3 A
Eingangsspannung Nennwert VDC Bereich	12-24 V
Sensor-Typ	Berührungsdimmer
Durchmesser der Montageöffnung (mm)	12 mm
IP-Einstufung	IP20
Betriebstemperaturbereich	-20-45 °C

Verwenden Sie dieses Gerät nur mit Originalzubehör. Die Velleman Group nv kann nicht für Schäden oder Verletzungen verantwortlich gemacht werden, die durch den (falschen) Gebrauch dieses Geräts entstehen. Weitere Informationen zu diesem Produkt und die neueste Version dieses Handbuchs finden Sie auf unserer Website www.velleman.eu. Die Informationen in diesem Handbuch können ohne vorherige Ankündigung geändert werden.

LQS06

© COPYRIGHT-VERMERK

Das Copyright für dieses Handbuch liegt bei der Velleman Group nv. Alle weltweiten Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung des Urheberrechtsinhabers kopiert, reproduziert, übersetzt oder auf ein elektronisches Medium oder anderweitig reduziert werden.
