Produkttyp	Infrarot-Tür-/Fenstersensor
Marke	EtiamPro
Modell	LQS02
Versorgungsspannung	12-24 V DC
Maximaler Nennstrom	3 A
Kabellänge	100 cm
Erfassungsbereich	4 bis 20 cm
Schutzart	IP20
Betriebstemperatur	-20 °C bis 45 °C
Hauptfunktionen	Automatisches Ein-/Ausschalten von LED-Streifen 12-24V, Energieeinsparung
Installation	Aufputzmontage in einem Schrank, Verschraubung
Kompatible Stromversorgung	LED-Streifen 12V oder 24V, bis 3 A
Material	ABS-Kunststoff
Ungefähres Gewicht	50 g
Abmessungen (ca.)	50 x 20 x 12 mm
Anzahl der Sensoren	1 Stück
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen, abrasive Produkte vermeiden
Sicherheit	Außerhalb der Reichweite von Kindern aufbewahren, bei Beschädigung nicht verwenden, Feuchtigkeit vermeiden
Ersatzteile und Reparierbarkeit	Nicht enthalten, Gerät nicht vom Benutzer reparierbar
Allgemeine Informationen	Vollständige Anleitung als PDF-Download verfügbar, Herstellergarantie

Häufig gestellte Fragen - LQS02 EtiamPro

Wie installiere ich den Türsensor LQS02?

Montieren Sie den Sensor mit den mitgelieferten Schrauben aufputz im Schrank. Schließen Sie das Anschlusskabel an das Schaltmodul an. Verbinden Sie den LED-Streifen und die Stromversorgung gemäß Schaltplan. Passen Sie die Position für optimale Erkennung an.

Welche Versorgungsspannung wird benötigt?

Der Sensor arbeitet mit einer Eingangsspannung von 12 bis 24 V DC. Er ist mit LED-Streifen von 12V und 24V kompatibel.

Was ist der maximal unterstützte Strom?

Der maximale Nennstrom beträgt 3 A. Überschreiten Sie dieses Limit nicht, um Schäden am Sensor zu vermeiden.

Wie groß ist der Erfassungsabstand?

Der Erfassungsbereich liegt zwischen 4 und 20 cm. Der Infrarotsensor reflektiert das Signal, wenn die Tür geschlossen ist.

Kann der Sensor mit LED-Streifen anderer Marken verwendet werden?

Ja, der Sensor ist mit jedem LED-Streifen 12V oder 24V kompatibel, der die elektrischen Eigenschaften (max. 3 A) einhält.

Wie teste ich die Funktion nach der Installation?

Schließen Sie die Schranktür: Der Sensor muss das Schließen erkennen und die LED ausschalten. Öffnen Sie die Tür: Die LED muss sofort aufleuchten.

Was tun, wenn die LED beim Öffnen der Tür nicht aufleuchtet?

Überprüfen Sie die elektrischen Anschlüsse, die Stromversorgung des LED-Streifens und die Position des Sensors. Justieren Sie den Sensor so, dass er bei geschlossener Tür richtig ausgerichtet ist.

Wie reinige ich den Sensor?

Reinigen Sie die Oberfläche mit einem trockenen, weichen Tuch. Verwenden Sie keine chemischen oder scheuernden Produkte.

Ist der Sensor mit Metallschränken kompatibel?

Ja, der Sensor funktioniert auf jeder Oberfläche, aber stellen Sie sicher, dass die Oberfläche das Infrarotsignal ausreichend reflektiert. Matte Oberflächen können die Reichweite verringern.

Welche Garantie hat dieses Produkt?

Der Sensor unterliegt der Herstellergarantie der Velleman Group NV. Beachten Sie die Anleitung für Details und Bedingungen.

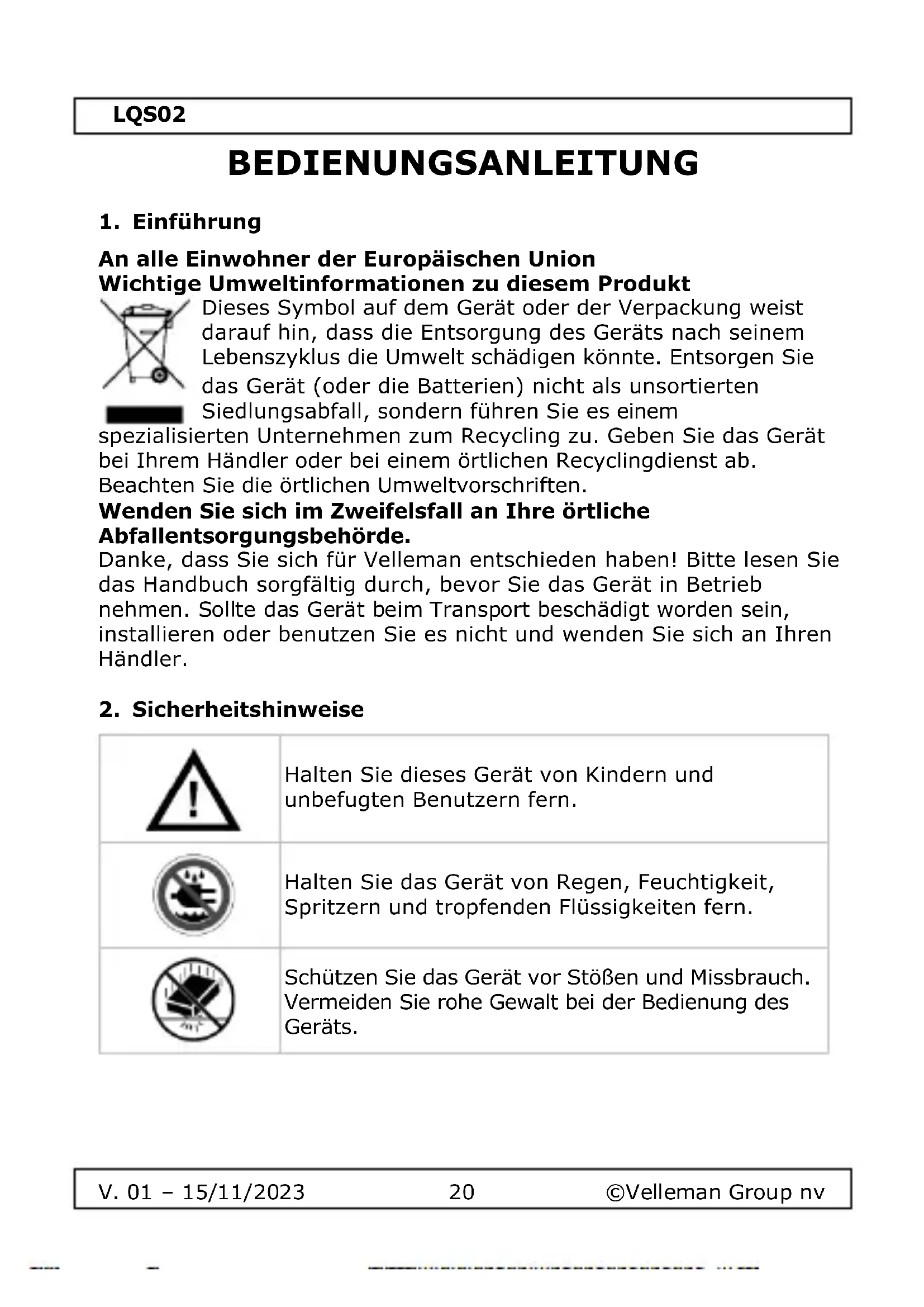

BEDIENUNGSANLEITUNG LQS02 EtiamPro

Türsensorschalter - Aufputzmontage - 12V/24V

BEDIENUNGSANLEITUNG 20

MANUAL DO UTILIZADOR 24

LQS02

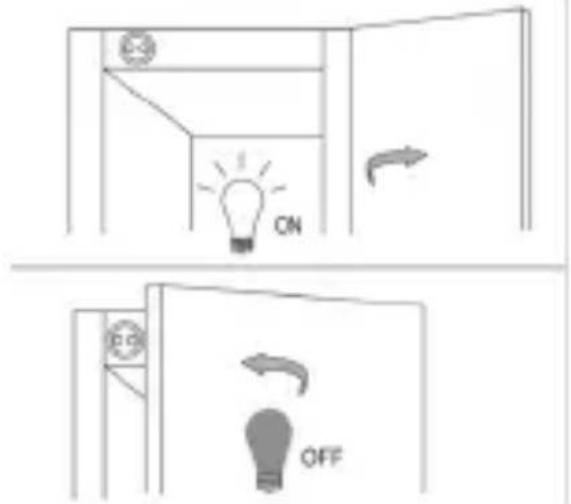

Door sensor switch function

ON OFF

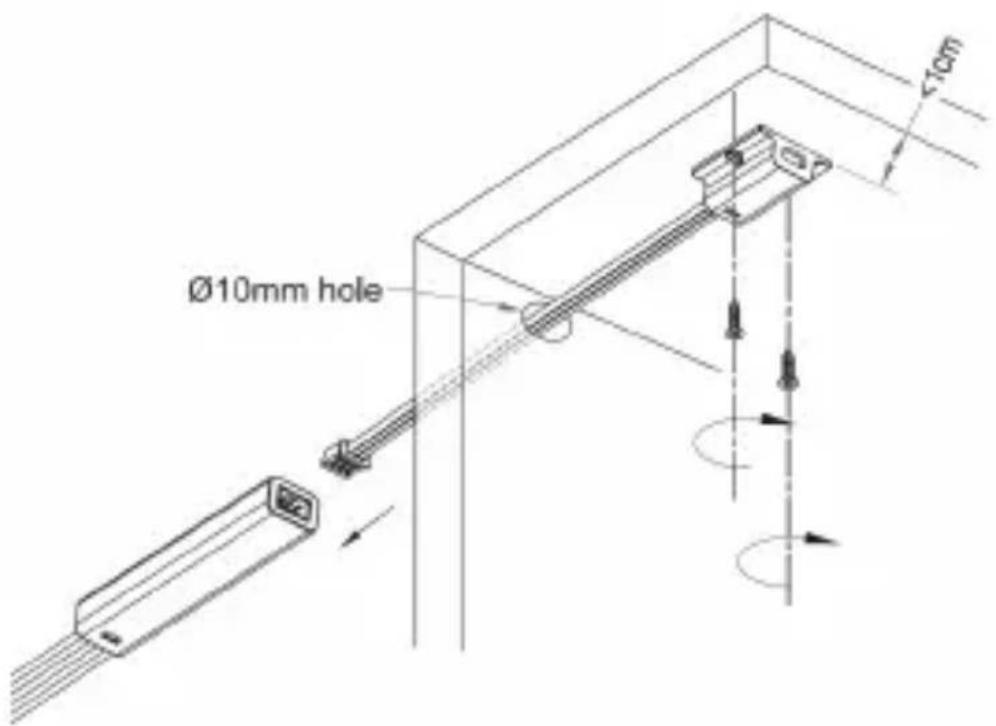

surface mount

Ø10mm hole Ø10cm

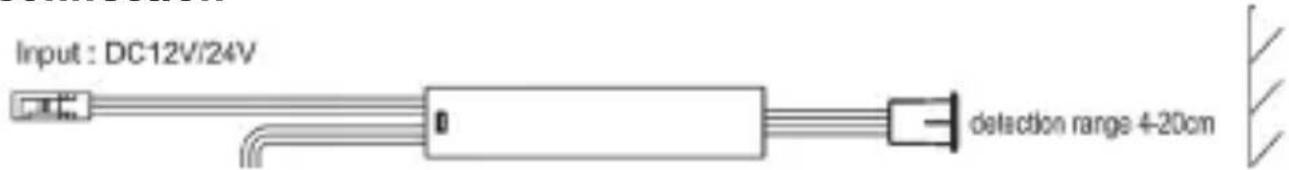

Connection

Input : DC12V/24V detection range 4-20cm

Output: DC12V/24V 3A max.

LQS02

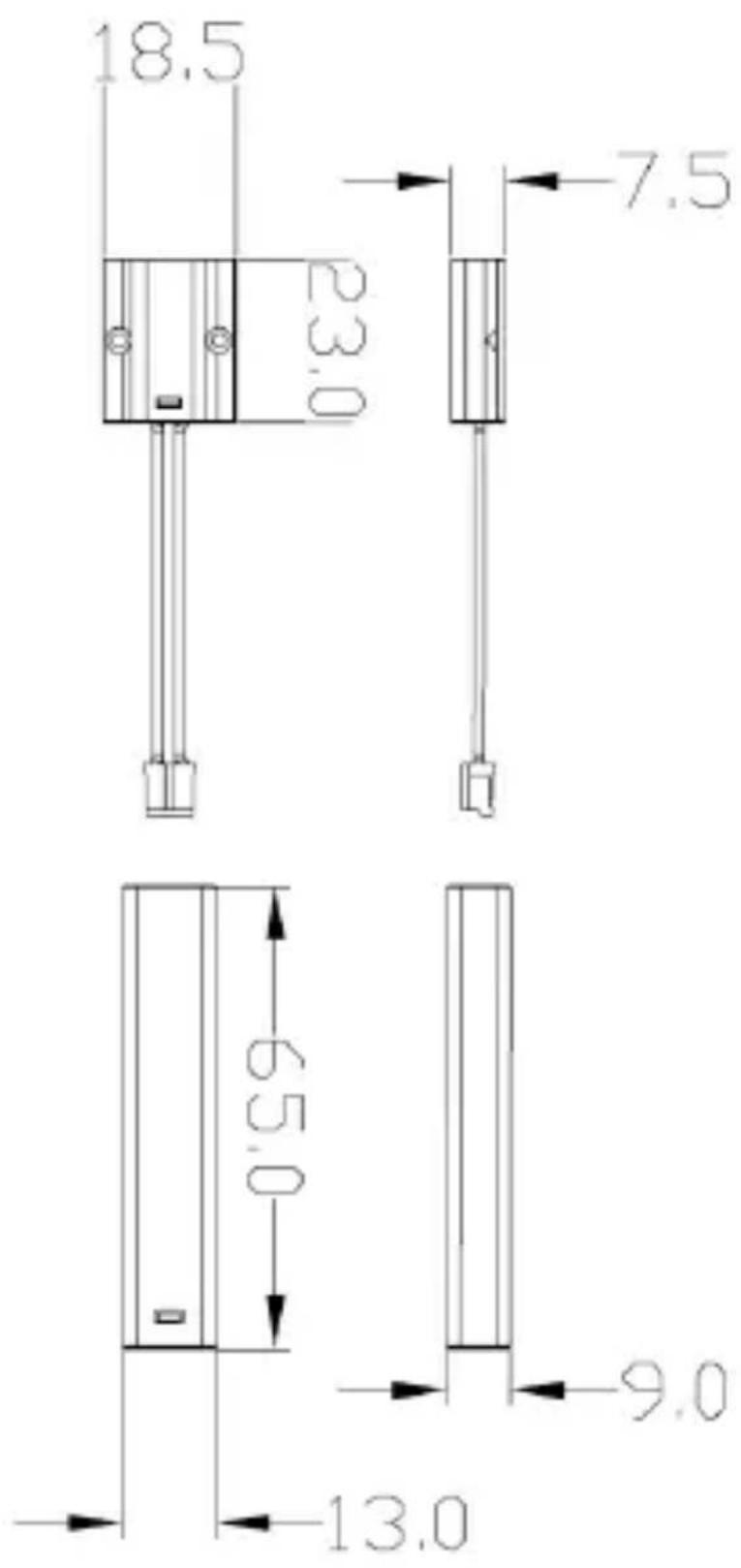

Product dimensions:

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen zu diesem Produkt

Dieses Symbol auf dem Gerät oder der Verpackung weist darauf hin, dass die Entsorgung des Geräts nach seinem Lebenszyklus die Umwelt schädigen könnte. Entsorgen Sie das Gerät (oder die Batterien) nicht als unsortierten Siedlungsabfall, sondern führen Sie es einem

spezialisierten Unternehmen zum Recycling zu. Geben Sie das Gerät bei Ihrem Händler oder bei einem örtlichen Recyclingdienst ab. Beachten Sie die örtlichen Umweltvorschriften.

Wenden Sie sich im Zweifelsfall an Ihre örtliche Abfallentsorgungsbehörde.

Danke, dass Sie sich für Velleman entschieden haben! Bitte lesen Sie das Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Sollte das Gerät beim Transport beschädigt worden sein, installieren oder benutzen Sie es nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

	Halten Sie dieses Gerät von Kindern und unbefugten Benutzern fern.
	Halten Sie das Gerät von Regen, Feuchtigkeit, Spritzern und tropfenden Flüssigkeiten fern.
	Schützen Sie das Gerät vor Stößen und Missbrauch. Vermeiden Sie rohe Gewalt bei der Bedienung des Geräts.

LQS02

Schützen Sie das Gerät vor extremer Hitze und Staub.

3. Allgemeine Leitlinien

Siehe die Velleman Group NV® Service- und Qualitätsgarantie auf den letzten Seiten dieses Handbuchs.

• Machen Sie sich mit den Funktionen des Geräts vertraut, bevor Sie es tatsächlich benutzen.
• Jegliche Veränderungen am Gerät sind verboten.
• Verwenden Sie das Gerät nur für den vorgesehenen Zweck. Bei nicht bestimmungsgemäßer Verwendung des Geräts erlischt die Garantie.

4. Merkmale und Spezifikationen

• Dieser kompakte Türsensor schaltet automatisch die LED-Beleuchtung in Ihren Schränken oder im Ankleidezimmer ein. Montieren Sie diesen Aufputzsensor einfach in Ihrem Schrank. Das elektronische Steuermodul können Sie leicht in einer Zwischenwand verstecken.
• Dieser Sensor sorgt dafür, dass sich Ihre LED-Leiste automatisch ausschaltet, wenn die Schranktür geschlossen wird, und sich sofort einschaltet, wenn die Tür geöffnet wird. Sparen Sie Energie und genießen Sie komfortable Beleuchtung in Ihren Schränken. Siehe Abbildung auf Seite 2
• geeignet für: 12 und 24V LED-Streifen

5. Einrichtung

Bestimmen Sie den Montageort:

Bestimmen Sie den Ort, an dem der Türsensor angebracht werden soll. Im Allgemeinen ist es optimal, wenn sich der Sensor in einer Höhe befindet, in der er das Infrarotsignal bei geschlossener Tür richtig reflektieren kann.

V. 01 - 15/11/2023

21

©Velleman Group nv

Oberflächenmontage:

Montieren Sie den Sensor mit den mitgelieferten Schrauben im Schrank. Schließen Sie dann das Anschlusskabel an das Schaltmodul an.

Montieren Sie den LED-Streifen:

Montieren Sie den LED-Streifen an der Innenseite des Schrankes in einem Aluminiumprofil.

Verbinden Sie die Verdrahtung vom Schaltmodul des Infrarotsensors mit dem LED-Streifen und schließen Sie den Eingang des Schaltmoduls an ein LED-Netzteil an. Anschlussplan siehe Seite 2.

Testbetrieb:

Schließen Sie die Schranktür und beobachten Sie, ob der Infrarotsensor das Signal reflektiert. Öffnen Sie dann die Tür und überprüfen Sie, ob der LED-Streifen wie erwartet aufleuchtet. Optimieren Sie die Platzierung (falls erforderlich):

Wenn der LED-Streifen beim Öffnen und Schließen der Tür nicht gleichmäßig reagiert, passen Sie die Position des Infrarotsensors an. Experimentieren Sie mit kleineren Anpassungen, bis die gewünschte Funktion erreicht ist.

Schließen Sie die Schranktür und überprüfen Sie die Funktion. Der LED-Streifen sollte sich nun automatisch einschalten, wenn die Tür geöffnet wird, und sich ausschalten, wenn die Tür geschlossen ist.

6. Technische Daten

Physikalische Eigenschaften
Länge des Kabels	100 cm
Maximaler Nennstrom	3 A
Eingangsspannung Nennwert VDC Bereich	12-24 V

V. 01 - 15/11/2023

22

©Velleman Group nv

LQS02

Erfassungsbereich	4-20 cm
IP-Einstufung	IP20
Betriebstemperaturbereich	-20-45 °C

Verwenden Sie dieses Gerät nur mit Originalzubehör. Die Velleman Group nv kann nicht für Schäden oder Verletzungen verantwortlich gemacht werden, die durch den (falschen) Gebrauch dieses Geräts entstehen. Weitere Informationen zu diesem Produkt und die neueste Version dieses Handbuchs finden Sie auf unserer Website www.velleman.eu. Die Informationen in diesem Handbuch können ohne vorherige Ankündigung geändert werden.

© COPYRIGHT-VERMERK

Das Urheberrecht an diesem Handbuch liegt bei der Velleman Group nv. Alle weltweiten Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung des Urheberrechtsinhabers kopiert, reproduziert, übersetzt oder auf ein elektronisches Medium oder anderweitig reduziert werden.
