CHLSC8 - Controller EtiamPro - Kostenlose Bedienungsanleitung

Produkttyp	Controller für digitale LED-Streifen
Marke	EtiamPro
Modell	CHLSC8
Abmessungen (L x H x T)	12,8 x 53 x 4,8 mm
Eingangsspannung	12-24 V DC
Anzahl steuerbarer Pixel	>1024
Anzahl der Dimmstufen	10
Dimmskala	0-100 %
Anzahl der Animationen	20
Speicherfunktion	Ja
Kompatibilität	Digitale weiße LED-Streifen mit WS2811-Schaltung (SPI)
Erforderliche Stromversorgung	Einzige Quelle 12-24 V DC, GND-Anschluss
Schalteranschluss	Bis zu 2 externe Schalter (bidirektional möglich)
Konfigurationstasten	3 Drucktasten: +/speed, mode, -/slow
Sicherheitshinweise	Nicht Feuchtigkeit, Stößen oder extremer Hitze aussetzen; Netzteil nicht an Schalterkabel anschließen
Wartung	Vor Staub und Feuchtigkeit schützen; mit einem trockenen Tuch reinigen
Garantie	Garantie Velleman Group NV (siehe Anleitung)
Reparierbarkeit	Ersatzteile nicht spezifiziert; wenden Sie sich an den Händler

Häufig gestellte Fragen - CHLSC8 EtiamPro

Wie schließe ich den LED-Streifen an den Controller CHLSC8 an?

Verwenden Sie den dafür vorgesehenen externen Stecker: rotes Kabel (12/24V), grünes Kabel (Signaldaten), weißes Kabel (0V/GND). Schließen Sie das externe Netzteil an die roten und weißen Kabel des Streifens an.

Kann ich Drucktaster mit diesem Controller verwenden?

Nein, der Controller funktioniert nur mit Schaltern (Kipp- oder Schiebeschalter), nicht mit Drucktastern.

Wie stelle ich die Anzahl der LEDs des Streifens ein?

Schalten Sie den Schalter aus, drücken Sie 2 Sekunden lang die Taste mode. Verwenden Sie +/speed zum Erhöhen und -/slow zum Verringern der Anzahl. Bestätigen Sie mit einem kurzen Druck auf mode.

Wie ändere ich die Animation (Modus)?

Schalten Sie den Schalter ein, drücken Sie dann kurz die Taste mode, um durch die 20 verfügbaren Animationen zu blättern. Der 21. Druck kehrt zur ersten zurück.

Wie stelle ich die Helligkeit ein?

Schalten Sie den Schalter aus, drücken Sie 2 Sekunden lang -/slow. Verwenden Sie dann -/slow, um eine Stufe von 1 (10%) bis 10 (100%) auszuwählen. Schalten Sie ein, um zu überprüfen.

Mein LED-Streifen leuchtet nicht, was tun?

Überprüfen Sie die Anschlüsse: rotes Kabel an 12/24V, weißes Kabel an GND. Stellen Sie sicher, dass die Stromversorgung eingeschaltet ist und die Schalter korrekt verdrahtet sind. Überprüfen Sie die Polarität.

Kann ich diesen Controller mit RGB-LED-Streifen verwenden?

Nein, der CHLSC8 ist nur für digitale weiße LED-Streifen mit WS2811-Protokoll (SPI) ausgelegt.

Wie setze ich den Controller auf Werkseinstellungen zurück?

Die Anleitung erwähnt keinen Reset. Sie können die Standardeinstellungen wiederherstellen, indem Sie die Konfigurationsverfahren (Pixelanzahl, Helligkeit, Modus) wiederholen.

Was ist die maximale Länge des unterstützten LED-Streifens?

Der Controller kann mehr als 1024 Pixel verarbeiten. Bei 5-Meter-Streifen wird empfohlen, bei Bedarf jedes Ende zu speisen.

Wo kann ich die vollständige Anleitung herunterladen?

Sie können die PDF-Anleitung kostenlos auf notice-facile.com herunterladen oder die aktuellste Version auf www.velleman.eu einsehen.

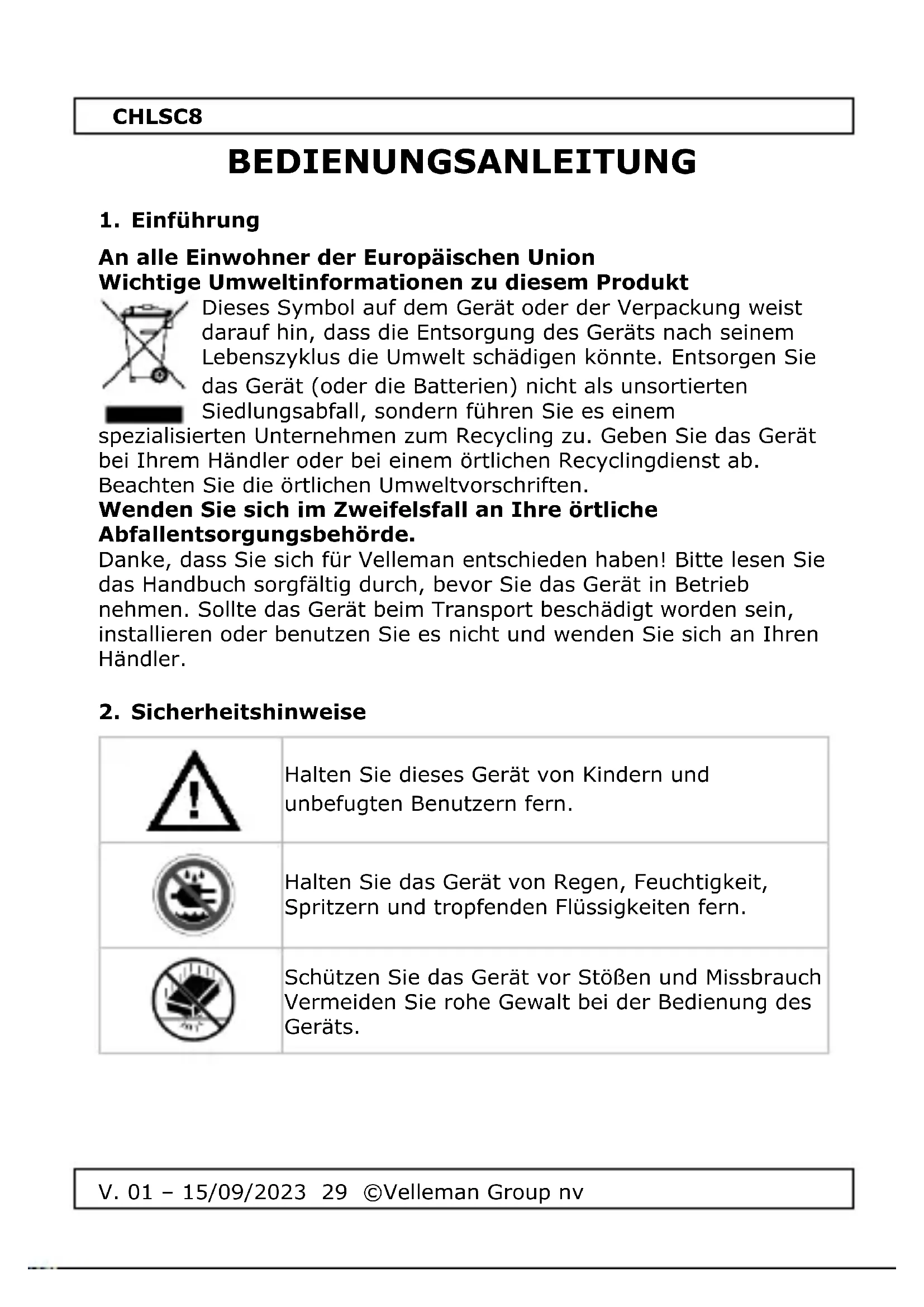

BEDIENUNGSANLEITUNG CHLSC8 EtiamPro

BEDIENUNGSANLEITUNG 29

MANUAL DO UTILIZADOR 35

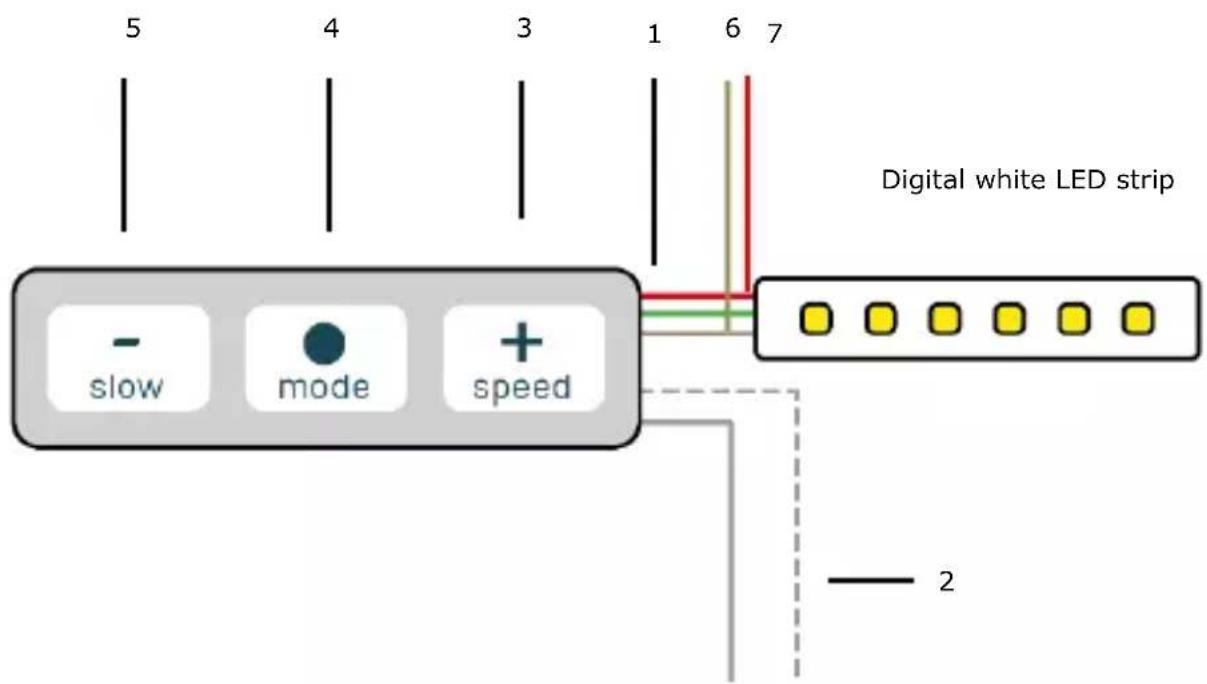

5 4 3 1 6 7 Digital white LED strip - slow mode + speed 2

External switch

CHLSC8

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen zu diesem Produkt

Dieses Symbol auf dem Gerät oder der Verpackung weist darauf hin, dass die Entsorgung des Geräts nach seinem Lebenszyklus die Umwelt schädigen könnte. Entsorgen Sie das Gerät (oder die Batterien) nicht als unsortierten Siedlungsabfall, sondern führen Sie es einem

spezialisierten Unternehmen zum Recycling zu. Geben Sie das Gerät bei Ihrem Händler oder bei einem örtlichen Recyclingdienst ab.

Beachten Sie die örtlichen Umweltvorschriften.

Wenden Sie sich im Zweifelsfall an Ihre örtliche Abfallentsorgungsbehörde.

Danke, dass Sie sich für Velleman entschieden haben! Bitte lesen Sie das Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Sollte das Gerät beim Transport beschädigt worden sein, installieren oder benutzen Sie es nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

	Halten Sie dieses Gerät von Kindern und unbefugten Benutzern fern.
	Halten Sie das Gerät von Regen, Feuchtigkeit, Spritzern und tropfenden Flüssigkeiten fern.
	Schützen Sie das Gerät vor Stößen und Missbrauch Vermeiden Sie rohe Gewalt bei der Bedienung des Geräts.

CHLSC8

Schützen Sie das Gerät vor extremer Hitze und Staub.

3. Allgemeine Leitlinien

Siehe die Velleman Group NV® Service- und Qualitätsgarantie auf den letzten Seiten dieses Handbuchs.

• Machen Sie sich mit den Funktionen des Geräts vertraut, bevor Sie es tatsächlich benutzen.
• Jegliche Veränderungen am Gerät sind verboten.
• Verwenden Sie das Gerät nur für den vorgesehenen Zweck. Bei nicht bestimmungsgemäßer Verwendung des Geräts erlischt die Garantie.

4. Merkmale und Spezifikationen

• geeignet für: nur für digitale LED-Streifen
• Betriebsart: Ein-/Ausschalten über 1 externen Schalter oder 2 Schalter über Anschluss für Zwei-Wege-Schalter
• Hinweis: funktioniert nur mit Schaltern, nicht mit Tastern
• Konfigurationsmodi: Helligkeit, Moduswechsel (20 verschiedene Modi), Modusgeschwindigkeit

5. Übersicht

Siehe die Abbildungen auf Seite 2 dieses Handbuchs.

1. LED-Streifen-Anschlusskabel
2. 2 weiß gepunktete Kabel. Anschluss an externen Schalter oder Schalter
3. Druckknopf "+/speed"
4. Druckknopf "mode"
5. Drucktaste "-/slow"
6. Weißes Kabel, das an die LED-Leiste angeschlossen ist. Anschluss an 0VDC/GND
7. Rotes Kabel an LED-Leiste angeschlossen. Anschluss an 12VDC

V. 01 - 15/09/2023 30 ©Velleman Group nv

CHLSC8

6. Operation

Schließen Sie den Controller nur an digitale weiße LED-Streifen an, die mit dem SPI-Digitalsignal bei 12V und 24V arbeiten. Der Controller wurde für den Betrieb mit den WS2811 LED-Treiber-ICs entwickelt.

Verwenden Sie nur 1 Netzteil für die gesamte Installation und schließen Sie die Erdungsanschlüsse (GND) an.

6.1 Physikalische Verbindung

1. Verbinden Sie den LED-Streifen mit dem Controller über den externen Anschluss.

2. Rotes Kabel: 12V (oder 24V)

3. Grünes Kabel: Datensignal

4. Weißes Kabel: 0V oder GND

5. Schließen Sie ein externes Konstantspannungs-LED-Netzteil an die externen roten und weißen Kabel des LED-Streifens an.

6. Schließen Sie einen oder mehrere externe Schalter über die 2 weißen gepunkteten Kabel an.

Siehe die Abbildungen auf Seite 3 und 4 dieses Handbuchs.

Achtung: Schließen Sie niemals die Stromversorgung an diese Kabel an! Dies führt zur Beschädigung des Steuergeräts.

1. Es ist möglich, den standardmäßigen 5 m langen digitalen weißen LED-Streifen mit weiteren digitalen weißen LED-Streifen zu erweitern.

Siehe dazu die Abbildungen auf Seite 5 dieser Anleitung.

Achtung! Jeder 5 Meter lange LED-Streifen benötigt Stromanschlüsse auf beiden Seiten!

6.2 Konfiguration

Die Installation und Konfiguration muss vor dem Einbau des Controllers hinter dem Schalter erfolgen. Die Konfiguration kann über die integrierten Drucktasten auf der Rückseite des Controllers vorgenommen werden.

CHLSC8

Betriebsart einstellen:

Dieser Controller kann verschiedene Arten von digitalen LED-Streifen steuern. Diese Einstellung kann über die folgenden Schritte geändert werden:

1. Schalten Sie den Schalter oder die Schalter aus.
2. Drücken Sie 2 Sekunden auf die Taste "+/Geschwindigkeit". Ein Lauflicht startet nun mit einem bestimmten Muster. Mit jedem Drücken der "+/Geschwindigkeit"-Taste ändert sich das Muster

:

• 1234 => Auswahl für digitale LED-Streifen in weißer Farbe
  • 1324
  • 2134
  • 3124
  • 2314
• Modus pro 2 LEDs

• Modus pro 3 LEDs

• Schalten Sie den Schalter oder die Schalter ein, um die Wirkung zu überprüfen.

Stellen Sie die Anzahl der Pixel ein:

Um eine schöne und vollständige Animation zu erhalten, muss die Anzahl der Pixel konfiguriert werden. Dies kann über die folgenden Schritte erfolgen:

1. Schalten Sie den Schalter oder die Schalter aus.
2. Drücken Sie 2 Sekunden lang auf die Modustaste. Die Anzahl der LEDs leuchtet nun auf. Jetzt können Sie die Anzahl der LEDs/Pixel verlängern oder verkürzen

• Ausfahren: Drucktaste "+/speed" drücken
- Kürzen: Drucktaste "-/slow" drücken

Bestätigen Sie die Auswahl, indem Sie kurz auf die Modustaste drücken.

Intensität einstellen:

Die Lichtintensität kann bei der Konfiguration in folgenden Schritten eingestellt werden:

1. Schalten Sie den Schalter oder die Schalter aus.

CHLSC8

1. Drücken Sie 2 Sekunden auf die Taste "-/slow".

Sie können die Intensität in Abhängigkeit von der Anzahl der LEDs (1 bis 10, wobei 1 = 10% und 10 = 100%) konfigurieren, indem Sie kurz auf den Taster "-/slow" drücken.

1. Schalten Sie den Schalter oder die Schalter ein, um die Intensität zu überprüfen.

Animationen (Modi) anpassen:

Der Controller verfügt über 20 verschiedene Animationen. Eine Animation kann einmalig während der Konfiguration ausgewählt werden.

1. Schalten Sie den Schalter oder die Schalter ein.
2. Die erste Animation wird angezeigt. Durch Drücken der
   Modus-Drucktaste wird die Animation geändert.
   Es gibt 20 verschiedene Animationen. Beim 21. Mal erhalten Sie wieder die erste Animation.

Geschwindigkeit anpassen:

Die Animationsgeschwindigkeit kann einmalig während der Installation konfiguriert werden.

Geschwindigkeit erhöhen:

1. Schalten Sie den Schalter oder die Schalter ein.
2. Drücken Sie die Taste "+/speed", um die Geschwindigkeit zu erhöhen.

Verringern Sie die Geschwindigkeit:

1. Schalten Sie den Schalter oder die Schalter ein.

2. Drücken Sie die Taste "-/langsam", um die Geschwindigkeit zu verringern.

7. Technische Daten

Physikalische Eigenschaften
LED-Dimmertiefe	4,8 mm
Led Dimmer Höhe	53 mm
Anzahl der Dimmstufen	10
Breite der LED-Dimmer	12,8 mm
Allgemeine Angaben

V. 01 - 15/09/2023 33 ©Velleman Group nv

CHLSC8

Zur Verwendung mit	Einfarbig (weiß) mit WS2811
Ansteuerbare Pixel	>1024
Speicherfunktion	ja
Dimmbereich	0-100 %
EingangsspannungNennwert VDC	12-24 V

Verwenden Sie dieses Gerät nur mit Originalzubehör. Die Velleman Group nv kann nicht für Schäden oder Verletzungen verantwortlich gemacht werden, die durch den (falschen) Gebrauch dieses Geräts entstehen. Weitere Informationen zu diesem Produkt und die neueste Version dieses Handbuchs finden Sie auf unserer Website www.velleman.eu. Die Informationen in diesem Handbuch können ohne vorherige Ankündigung geändert werden.

© COPYRIGHT-VERMERK

Das Urheberrecht an diesem Handbuch liegt bei der Velleman Group nv. Alle weltweiten Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung des Urheberrechtsinhabers kopiert, reproduziert, übersetzt oder auf ein elektronisches Medium oder anderweitig reduziert werden.
