CHLSC8 - Controlador EtiamPro - Manual de uso y guía de instrucciones gratis

Tipo de producto	Controlador para tiras LED digitales
Marca	EtiamPro
Modelo	CHLSC8
Dimensiones (L x A x P)	12,8 x 53 x 4,8 mm
Tensión de entrada	12-24 V DC
Número de píxeles controlables	>1024
Número de niveles de atenuación	10
Rango de atenuación	0-100 %
Número de animaciones	20
Función de memoria	Sí
Compatibilidad	Tiras LED blancas digitales con circuito WS2811 (SPI)
Alimentación requerida	Fuente única 12-24 V DC, conexión GND
Conexión de interruptores	Hasta 2 interruptores externos (bidireccional posible)
Botones de configuración	3 pulsadores: +/speed, mode, -/slow
Instrucciones de seguridad	No exponer a la humedad, golpes, calor extremo; no conectar la alimentación a los cables del interruptor
Mantenimiento	Mantener al abrigo del polvo y la humedad; limpiar con un paño seco
Garantía	Garantía Velleman Group NV (ver manual)
Reparabilidad	Piezas de repuesto no especificadas; contactar al distribuidor

Preguntas frecuentes - CHLSC8 EtiamPro

¿Cómo conectar la tira LED al controlador CHLSC8?

Utilice el conector externo dedicado: cable rojo (12/24V), cable verde (señal de datos), cable blanco (0V/GND). Conecte la alimentación externa a los cables rojo y blanco de la tira.

¿Puedo usar interruptores pulsadores con este controlador?

No, el controlador solo funciona con interruptores de palanca o deslizantes, no con pulsadores.

¿Cómo ajustar el número de LED de la tira?

Apague el interruptor, presione 2 segundos el botón modo. Use +/speed para aumentar y -/slow para disminuir el número. Confirme con una breve presión en modo.

¿Cómo cambiar la animación (modo)?

Encienda el interruptor, luego presione brevemente el botón modo para recorrer las 20 animaciones disponibles. La 21.ª presión vuelve a la primera.

¿Cómo ajustar el brillo?

Apague el interruptor, presione 2 segundos -/slow. Luego use -/slow para elegir un nivel de 1 (10%) a 10 (100%). Encienda para verificar.

Mi tira LED no se enciende, ¿qué hacer?

Verifique las conexiones: cable rojo a 12/24V, cable blanco a GND. Asegúrese de que la alimentación esté encendida y que los interruptores estén correctamente cableados. Controle la polaridad.

¿Puedo usar este controlador con tiras LED RGB?

No, el CHLSC8 está diseñado solo para tiras LED blancas digitales que usan el protocolo WS2811 (SPI).

¿Cómo restablecer el controlador a los ajustes de fábrica?

El manual no menciona un restablecimiento. Puede restaurar los parámetros predeterminados repitiendo los procedimientos de configuración (número de píxeles, intensidad, modo).

¿Cuál es la longitud máxima de tira LED compatible?

El controlador puede manejar más de 1024 píxeles. Para tiras de 5 metros, se recomienda alimentar cada extremo si es necesario.

¿Dónde descargar el manual completo?

Puede descargar el manual PDF gratuitamente en notice-facile.com o consultar el sitio www.velleman.eu para la versión más reciente.

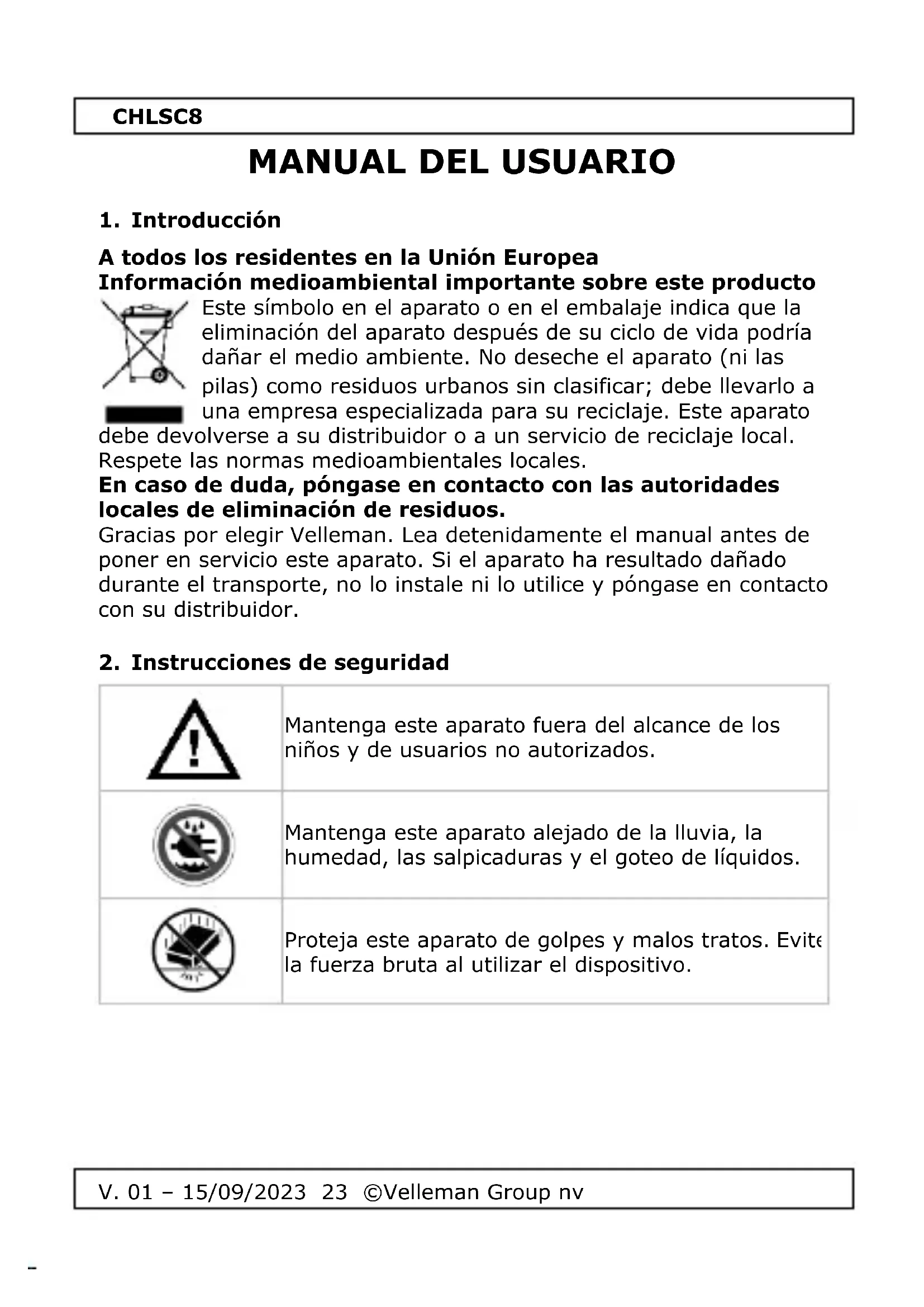

MANUAL DE USUARIO CHLSC8 EtiamPro

A todos los residentes en la Unión Europea Información medioambiental importante sobre este producto

Este símbolo en el aparato o en el embalaje indica que la eliminación del aparato después de su ciclo de vida podría dañar el medio ambiente. No deseche el aparato (ni las pilas) como residuos urbanos sin clasificar; debe llevarlo a una empresa especializada para su reciclaje. Este aparato debe devolverse a su distribuidor o a un servicio de reciclaje local. Respete las normas medioambientales locales.

En caso de duda, póngase en contacto con las autoridades locales de eliminación de residuos.

Gracias por elegir Velleman. Lea detenidamente el manual antes de poner en servicio este aparato. Si el aparato ha resultado dañado durante el transporte, no lo instale ni lo utilice y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

	Mantenga este aparato fuera del alcance de los niños y de usuarios no autorizados.
	Mantenga este aparato alejado de la lluvia, la humedad, las salpicaduras y el goteo de líquidos.
	Proteja este aparato de golpes y malos tratos. Evite la fuerza bruta al utilizar el dispositivo.

CHLSC8

Proteja el aparato contra el calor extremo y el polvo.

3. Directrices generales

Consulte la garantía de servicio y calidad del Grupo Velleman NV® en las últimas páginas de este manual.

• Familiarícese con las funciones del aparato antes de utilizarlo.
• Queda prohibida cualquier modificación del aparato.
• Utilice el aparato sólo para los fines previstos. El uso no autorizado del aparato anulará la garantía.

4. Características y especificaciones

• Adecuado para: sólo para tiras LED digitales
• modo de funcionamiento: encendido/apagado mediante 1 interruptor externo o 2 interruptores mediante conexión para interruptor bidireccional
• nota: sólo funciona con interruptores, no mediante pulsadores
• modos de configuración: brillo, cambio de modos (20 modos diferentes), velocidad de los modos

5. Visión general

Consulte las ilustraciones de la página 2 de este manual.

1. Cable de conexión de la tira LED
2. 2 cables blancos punteados. Conexión a interruptor o interruptores externos
3. "Pulsador "+/speed"
4. "Pulsador "mode"
5. "Pulsador"- /slow"
6. Cable blanco conectado a la tira de LED. Conectar a 0VDC/GND
7. Cable rojo conectado a la tira de LED. Conectar a 12VDC

CHLSC8

6. Operación

Conecte el controlador únicamente a tiras de LED blancas digitales que funcionen con la señal digital SPI en 12V y 24V. El controlador está desarrollado para trabajar con el WS2811 LED driver ICs. Utilice sólo 1 fuente de alimentación para toda la instalación y conecte las conexiones a tierra (GND).

6.1 Conexión física

1. Conecta la tira de LED con el controlador a través del conector externo dedicado.

• Cable rojo: 12V (o 24V)
- Cable verde: Señal de datos
- Cable blanco: 0V o GND

1. Conecta una fuente de alimentación LED externa de tensión constante a los cables rojo y blanco externos de la tira LED.
2. Conecte uno o varios interruptores externos a través de los 2 cables blancos punteados.

Consulte las ilustraciones de las páginas 3 y 4 de este manual.

Advertencia: inunca conecte la fuente de alimentación a estos cables! Esto dañará el controlador.

1. Es posible ampliar la tira LED blanca digital estándar de 5 m con más tiras LED blancas digitales.

Consulte las ilustraciones de la página 5 de este manual.

Advertencia: Cada tira LED de 5 metros necesita conexiones de alimentación en ambos lados.

6.2 configuración

La instalación y la configuración deben realizarse antes de instalar el controlador detrás del interruptor. La configuración puede realizarse mediante los pulsadores integrados en la parte trasera del controlador.

Ajuste el modo de funcionamiento:

CHLSC8

Este controlador puede controlar diferentes tipos de tiras LED digitales. Este ajuste se puede cambiar mediante los siguientes pasos:

1. Apaga el interruptor o interruptores.
2. Pulse durante 2 segundos el pulsador "+/speed".

Ahora se enciende una luz de marcha con un patrón determinado. Con cada pulsación del botón "+/speed", el patrón cambiará.

los patrones son:

• 1234 => selección para tiras LED digitales de color blanco
  • 1324
  • 2134
  • 3124
  • 2314
• modo por 2 LED

• modo por 3 LED

• Enciende el interruptor o interruptores para comprobar el efecto.

Ajusta el número de píxeles:

El número de píxeles debe configurarse para obtener una animación bonita y completa. Esto se puede hacer a través de los siguientes pasos:

1. Apaga el interruptor o interruptores.

2. Pulse durante 2 segundos el botón de modo. Se encenderá el número de LEDs. Ahora puede ampliar o reducir el número de LED/píxeles

3. Extender: pulsar el botón "+/speed".

4. Acortar: pulse el botón "-/slow".

Confirme la selección pulsando brevemente el botón de modo.

Ajusta la intensidad:

La intensidad de la luz puede ajustarse durante la configuración mediante los siguientes pasos:

1. Apaga el interruptor o interruptores.
2. Pulse durante 2 segundos el botón "-/slow".

Puede configurar la intensidad en función del número de LED (de 1 a 10, donde 1 = 10% y 10 = 100%) presionando brevemente el pulsador "-/slow".

V. 01 - 15/09/2023 26 ©Velleman Group nv

CHLSC8

1. Encienda el interruptor o interruptores para comprobar la intensidad.

Ajusta las animaciones (modos):

El controlador dispone de 20 animaciones diferentes. Se puede seleccionar una animación una vez durante la configuración.

1. Enciende el interruptor o interruptores.
2. Se mostrará la primera animación. Al pulsar el botón de modo cambiará la animación.
   Hay 20 animaciones diferentes. La 21 ^a vez se recupera la primera animación.

Ajusta la velocidad:

La velocidad de animación puede configurarse una vez durante la instalación.

Aumenta la velocidad:

1. Enciende el interruptor o interruptores.
2. Pulse el botón "+/speed" para aumentar la velocidad.

Disminuye la velocidad:

1. Enciende el interruptor o interruptores.

2. Pulse el botón "-/slow" para reducir la velocidad.

3. Especificaciones técnicas

Propiedades físicas
Profundidad del regulador LED	4,8 mm
Led dimmer altura	53 mm
Número de niveles de regulación	10
Ancho del regulador LED	12,8 mm
Datos generales
Para utilizar con	Monocolor (blanco) con WS2811
Píxeles controlables	>1024
Función de memoria	sí
Gama de regulación	0-100 %
Tensión nominal de entrada VDC	12-24 V

CHLSC8

Utilice este aparato sólo con accesorios originales. El Grupo Velleman nv no se hace responsable en caso de daños o lesiones derivados del uso (incorrecto) de este aparato. Para obtener más información sobre este producto y la última versión de este manual, visite nuestro sitio web www.velleman.eu. La información de este manual está sujeta a cambios sin previo aviso.

© AVISO DE COPYRIGHT

El copyright de este manual es propiedad de Velleman Group nv. Reservados todos los derechos en todo el mundo. Ninguna parte de este manual puede ser copiada, reproducida, traducida o reducida a ningún medio electrónico o de otro tipo sin el consentimiento previo por escrito del titular de los derechos de autor.

BEDIENUNGSANLEITUNG

1. Einführung

Ajustar o número de pixéis:

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

• Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;
• Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

• todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;
• partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);
• defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;
• defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;
• daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);
• daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;
• daños causados por una protección insuficiente al transportar el aparato.
• daños causados por reparaciones o modificaciones efectuadas por una tercera

persona sin la autorización explícita de Velleman®;

• se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.
• Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;
• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;
• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.
• Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
