Producttype	Controller voor digitale LED-strips
Merk	EtiamPro
Model	CHLSC8
Afmetingen (L x H x D)	12,8 x 53 x 4,8 mm
Ingangsspanning	12-24 V DC
Aantal bestuurbare pixels	>1024
Aantal dimniveaus	10
Dimbereik	0-100%
Aantal animaties	20
Geheugenfunctie	Ja
Compatibiliteit	Digitale witte LED-strips met WS2811 (SPI)-circuit
Vereiste voeding	Enkele voeding 12-24 V DC, GND-aansluiting
Aansluiting schakelaars	Tot 2 externe schakelaars (bidirectioneel mogelijk)
Configuratiedrukknoppen	3 drukknoppen: +/speed, mode, -/slow
Veiligheidsinstructies	Niet blootstellen aan vocht, schokken, extreme hitte; sluit de voeding niet aan op de schakelaarkabels
Onderhoud	Beschermen tegen stof en vocht; reinigen met een droge doek
Garantie	Garantie Velleman Group NV (zie handleiding)
Repareerbaarheid	Specifieke reserveonderdelen niet vermeld; neem contact op met de dealer

Veelgestelde vragen - CHLSC8 EtiamPro

Hoe sluit ik de LED-strip aan op de CHLSC8-controller?

Gebruik de speciale externe connector: rode kabel (12/24V), groene kabel (signaaldat), witte kabel (0V/GND). Sluit de externe voeding aan op de rode en witte kabels van de strip.

Kan ik drukknoppen gebruiken met deze controller?

Nee, de controller werkt alleen met schakelaars (wip- of schuifschakelaars), niet met drukknoppen.

Hoe stel ik het aantal LED's van de strip in?

Schakel de schakelaar uit, druk 2 seconden op de mode-knop. Gebruik +/speed om te verhogen en -/slow om te verlagen. Bevestig met een korte druk op mode.

Hoe verander ik de animatie (modus)?

Schakel de schakelaar in, druk kort op de mode-knop om door de 20 beschikbare animaties te bladeren. De 21e druk keert terug naar de eerste.

Hoe pas ik de helderheid aan?

Schakel de schakelaar uit, druk 2 seconden op -/slow. Gebruik vervolgens -/slow om een niveau te kiezen van 1 (10%) tot 10 (100%). Zet aan om te controleren.

Mijn LED-strip gaat niet aan, wat moet ik doen?

Controleer de aansluitingen: rode kabel op 12/24V, witte kabel op GND. Zorg ervoor dat de voeding is ingeschakeld en dat de schakelaars correct zijn aangesloten. Controleer de polariteit.

Kan ik deze controller gebruiken met RGB LED-strips?

Nee, de CHLSC8 is alleen ontworpen voor digitale witte LED-strips met het WS2811 (SPI)-protocol.

Hoe reset ik de controller naar fabrieksinstellingen?

De handleiding vermeldt geen reset. U kunt de standaardinstellingen herstellen door de configuratieprocedures (aantal pixels, intensiteit, modus) te herhalen.

Wat is de maximale lengte LED-strip die wordt ondersteund?

De controller kan meer dan 1024 pixels aan. Bij strips van 5 meter wordt aanbevolen om indien nodig elke uiteinde van stroom te voorzien.

Waar kan ik de volledige handleiding downloaden?

U kunt de PDF-handleiding gratis downloaden op notice-facile.com of de website www.velleman.eu raadplegen voor de meest recente versie.

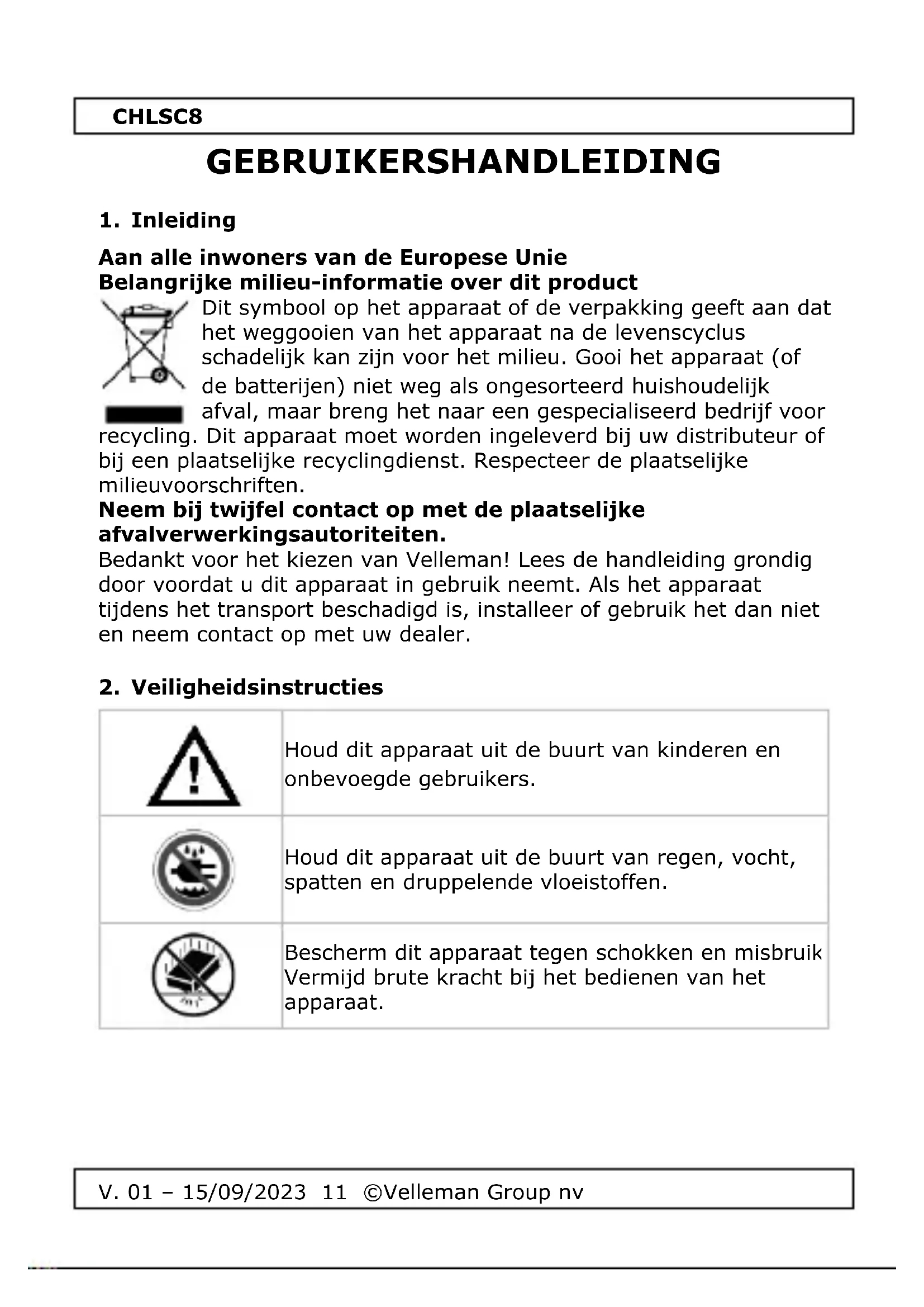

GEBRUIKSAANWIJZING CHLSC8 EtiamPro

Aan alle inwoners van de Europese Unie Belangrijke milieu-informatie over dit product

Dit symbool op het apparaat of de verpakking geeft aan dat het weggooien van het apparaat na de levenscyclus schadelijk kan zijn voor het milieu. Gooi het apparaat (of de batterijen) niet weg als ongesorteerd huishoudelijk afval, maar breng het naar een gespecialiseerd bedrijf voor recycling. Dit apparaat moet worden ingeleverd bij uw distributeur of bij een plaatselijke recyclingdienst. Respecteer de plaatselijke milieuvoorschriften.

Neem bij twijfel contact op met de plaatselijke afvalverwerkingsautoriteiten.

Bedankt voor het kiezen van Velleman! Lees de handleiding grondig door voordat u dit apparaat in gebruik neemt. Als het apparaat tijdens het transport beschadigd is, installeer of gebruik het dan niet en neem contact op met uw dealer.

2. Veiligheidsinstructies

	Houd dit apparaat uit de buurt van kinderen en onbevoegde gebruikers.
	Houd dit apparaat uit de buurt van regen, vocht, spatten en druppelende vloeistoffen.
	Bescherm dit apparaat tegen schokken en misbruik Vermijd brute kracht bij het bedienen van het apparaat.

CHLSC8

Bescherm het apparaat tegen extreme hitte en stof

3. Algemene richtlijnen

Raadpleeg de Velleman Group NV® Service- en

Kwaliteitsgarantie op de laatste pagina's van deze handleiding.

• Maak jezelf vertrouwd met de functies van het apparaat voordat je het daadwerkelijk gebruikt.
• Alle wijzigingen aan het apparaat zijn verboden.
• Gebruik het apparaat alleen voor het beoogde doel. Bij ongeoorloofd gebruik vervalt de garantie.

4. Kenmerken en specificaties

• geschikt voor: alleen voor digitale LED strips
• bedrijfsmodus: in-/uitschakelen via 1 externe schakelaar of 2 schakelaars via aansluiting voor tweewegschakelaar
• opmerking: werkt alleen met schakelaars, niet via drukknoppen
• configuratiemodi: helderheid, modi wijzigen (20 verschillende modi), modussnelheid

5. Overzicht

Zie de illustraties op pagina 2 van deze handleiding.

1. Aansluitkabel LED-strip
2. 2 kabels met witte stippen. Aansluiting op externe schakelaar of schakelaars
3. Drukknop "+/speed"
4. modus drukknop
5. Drukknop "-/slow"
6. Witte kabel aangesloten op LED-strip. Verbinden met 0VDC (GND)
7. Rode kabel aangesloten op LED-strip. Aansluiten op 12VDC

CHLSC8

6. Operatie

Sluit de controller alleen aan op digitale witte LED strips die werken met het SPI digitale signaal op 12V en 24V. De controller is ontwikkeld om te werken met de WS2811 LED driver ICs. Gebruik slechts 1 voeding voor de hele installatie en sluit de aardverbindingen (GND) aan.

6.1 Fysieke verbinding

1. Verbind de LED-strip met de controller via de externe connector.

2. Rode kabel: 12V (of 24V)
   • Groene kabel: Datasignaal

3. Witte kabel: 0V of GND

4. Sluit een externe LED-voeding met constante spanning aan op de externe rode en witte kabels van de LED-strip.

5. Sluit een externe schakelaar of schakelaars aan via de 2 wit gestippelde kabels.

Zie de illustraties op pagina 3 & 4 van deze handleiding.

Waarschuwing: sluit nooit de voeding aan op deze draden! Dit zal de controller beschadigen.

1. Het is mogelijk om de standaard 5m digitale witte LED strip uit te breiden met meer digitale witte LED strips.

Zie de illustraties op pagina 5 van deze handleiding.

Waarschuwing: Elke LED strip van 5 meter heeft aan beide zijden voedingsaansluitingen nodig!

6.2 configuratie

De installatie en configuratie moeten worden uitgevoerd voordat de controller achter de schakelaar wordt geïnstalleerd. De configuratie kan worden uitgevoerd via de geïntegreerde drukknoppen op de achterkant van de controller.

Pas de bedieningsmodus aan:

Deze controller kan verschillende soorten digitale LED-strips aansturen. Deze instelling kan via de volgende stappen worden gewijzigd:

CHLSC8

1. Zet de schakelaar of schakelaars uit.
2. Druk 2 seconden op de drukknop "+/snelheid".

Een looplicht begint nu met een bepaald patroon. Bij elke druk op de knop "+/speed" verandert het patroon.

de patronen zijn:

• 1234 => selectie voor witte kleur digitale LED-strips
  • 1324
  • 2134
  • 3124
  • 2314
• modus per 2 LED's

• modus per 3 LED's

• Zet de schakelaar of schakelaars aan om het effect te controleren.

Pas het aantal pixels aan:

Het aantal pixels moet worden ingesteld om een mooie en volledige animatie te krijgen. Dit kan via de volgende stappen:

1. Zet de schakelaar of schakelaars uit.
2. Druk 2 seconden op de modusknop. Het aantal LED's gaat branden. Nu kun je het aantal LED's/pixels verlengen of verkorten

• Verlengen: druk op de drukknop "+/speed"
- Inkorten: druk op de "-/slow" drukknop

Bevestig de selectie door kort op de modusknop te drukken.

Pas de intensiteit aan:

De lichtintensiteit kan tijdens de configuratie worden aangepast via de volgende stappen:

1. Zet de schakelaar of schakelaars uit.
2. Druk 2 seconden op de drukknop "-/slow". Je kunt de intensiteit configureren op basis van het aantal LED's (1 tot 10, waarbij 1 = 10% en 10 = 100%) door kort te drukken op de drukknop "-/slow".
3. Zet de schakelaar of schakelaars aan om de intensiteit te controleren.

Animaties (modi) aanpassen:

V. 01 - 15/09/2023 14 ©Velleman Group nv

CHLSC8

De controller heeft 20 verschillende animaties. Een animatie kan eenmalig worden geselecteerd tijdens de configuratie.

1. Zet de schakelaar of schakelaars aan.
2. De eerste animatie wordt getoond. Als je op de modusknop drukt, verandert de animatie.
   Er zijn 20 verschillende animaties. De 21e keer krijg je de eerste animatie terug.

Pas de snelheid aan:

De animatiesnelheid kan eenmalig worden geconfigureerd tijdens de installatie.

Snelheid verhogen:

1. Zet de schakelaar of schakelaars aan.
2. Druk op de drukknop "+/speed" om de snelheid te verhogen.

Snelheid verlagen:

1. Zet de schakelaar of schakelaars aan.
2. Druk op de drukknop "-/slow" om de snelheid te verlagen.

7. Technische specificaties

Fysische eigenschappen
Diepte LED-dimmer	4,8 mm
Leddimmer hoogte	53 mm
Aantal dimniveaus	10
Breedte LED-dimmer	12,8 mm
Algemene gegevens
Voor gebruik met	Enkele kleur (wit) met WS2811
Controleerbare pixels	>1024
Geheugenfunctie	ja
Dimbereik	0-100 %
Ingangsspanning VDC	12-24 V

Gebruik dit toestel enkel met originele accessoires. Velleman Group nv kan niet aansprakelijk gesteld worden in geval van schade of letsel ten gevolge van (verkeerd) gebruik van dit toestel. Meer informatie over dit product en de laatste versie van deze handleiding vindt u op onze website

V. 01 - 15/09/2023 15 ©Velleman Group nv

CHLSC8

www.velleman.eu. De informatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.

© COPYRIGHTVERMELDING

Het auteursrecht op deze handleiding berust bij Velleman Group nv. Alle wereldwijde rechten voorbehouden. Niets uit deze handleiding mag worden gekopieerd, gereproduceerd, vertaald of herleid tot elektronische media of anderszins zonder voorafgaande schriftelijke toestemming van de houder van het auteursrecht.
