Type de produit	Contrôleur pour bandes LED numériques
Marque	EtiamPro
Modèle	CHLSC8
Dimensions (L x H x P)	12,8 x 53 x 4,8 mm
Tension d'entrée	12-24 V DC
Nombre de pixels contrôlables	>1024
Nombre de niveaux de gradation	10
Plage de gradation	0-100 %
Nombre d'animations	20
Fonction mémoire	Oui
Compatibilité	Bandes LED blanches numériques avec circuit WS2811 (SPI)
Alimentation requise	Source unique 12-24 V DC, connexion GND
Raccordement interrupteurs	Jusqu'à 2 interrupteurs externes (bidirectionnel possible)
Boutons de configuration	3 boutons poussoirs : +/speed, mode, -/slow
Consignes de sécurité	Ne pas exposer à l'humidité, aux chocs, à la chaleur extrême ; ne pas connecter l'alimentation aux câbles interrupteur
Entretien	Garder à l'abri de la poussière et de l'humidité ; nettoyer avec un chiffon sec
Garantie	Garantie Velleman Group NV (voir notice)
Réparabilité	Pièces détachées non spécifiées ; contacter le revendeur

FOIRE AUX QUESTIONS - CHLSC8 EtiamPro

Comment connecter la bande LED au contrôleur CHLSC8 ?

Utilisez le connecteur externe dédié : câble rouge (12/24V), câble vert (signal data), câble blanc (0V/GND). Branchez l'alimentation externe sur les câbles rouge et blanc de la bande.

Puis-je utiliser des interrupteurs poussoirs avec ce contrôleur ?

Non, le contrôleur ne fonctionne qu'avec des interrupteurs à bascule ou à glissière, pas avec des boutons-poussoirs.

Comment régler le nombre de LED de la bande ?

Éteignez l'interrupteur, appuyez 2 secondes sur le bouton mode. Utilisez +/speed pour augmenter et -/slow pour diminuer le nombre. Confirmez avec une brève pression sur mode.

Comment changer l'animation (mode) ?

Allumez l'interrupteur, puis appuyez brièvement sur le bouton mode pour parcourir les 20 animations disponibles. La 21e pression revient à la première.

Comment ajuster la luminosité ?

Éteignez l'interrupteur, appuyez 2 secondes sur -/slow. Utilisez ensuite -/slow pour choisir un niveau de 1 (10%) à 10 (100%). Allumez pour vérifier.

Ma bande LED ne s'allume pas, que faire ?

Vérifiez les connexions : câble rouge au 12/24V, câble blanc au GND. Assurez-vous que l'alimentation est sous tension et que les interrupteurs sont correctement câblés. Contrôlez la polarité.

Puis-je utiliser ce contrôleur avec des bandes LED RGB ?

Non, le CHLSC8 est conçu uniquement pour les bandes LED blanches numériques utilisant le protocole WS2811 (SPI).

Comment réinitialiser le contrôleur aux réglages d'usine ?

La notice ne mentionne pas de réinitialisation. Vous pouvez rétablir les paramètres par défaut en répétant les procédures de configuration (nombre de pixels, intensité, mode).

Quelle est la longueur maximale de bande LED supportée ?

Le contrôleur peut gérer plus de 1024 pixels. Pour des bandes de 5 mètres, il est recommandé d'alimenter chaque extrémité si nécessaire.

Où télécharger la notice complète ?

Vous pouvez télécharger la notice PDF gratuitement sur notice-facile.com ou consulter le site www.velleman.eu pour la version la plus récente.

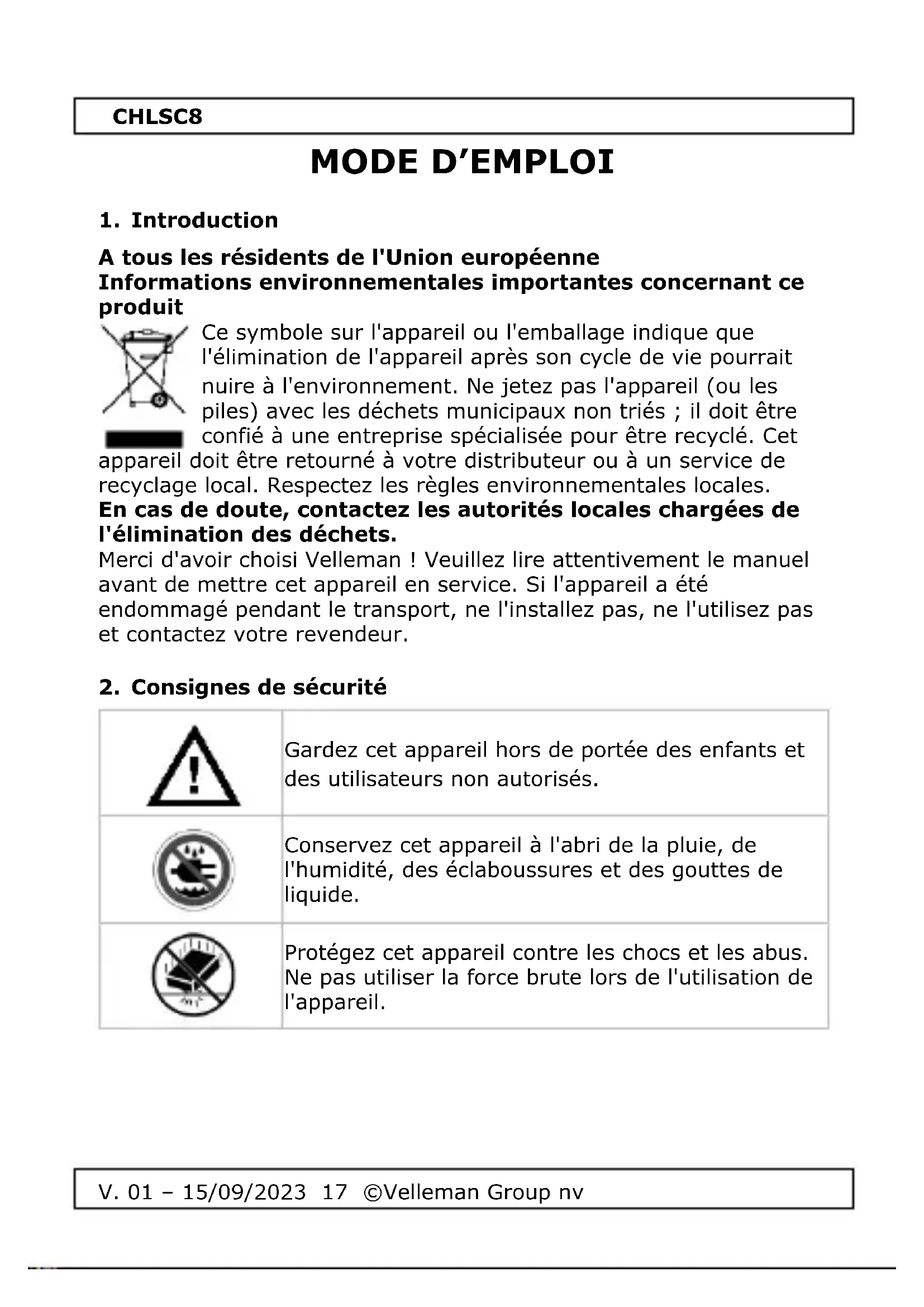

MODE D'EMPLOI CHLSC8 EtiamPro

A tous les résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination de l'appareil après son cycle de vie pourrait nuire à l'environnement. Ne jetez pas l'appareil (ou les piles) avec les déchets municipaux non triés ; il doit être confié à une entreprise spécialisée pour être recyclé. Cet appareil doit être retourné à votre distributeur ou à un service de recyclage local. Respectez les règles environnementales locales.

En cas de doute, contactez les autorités locales chargées de l'élimination des déchets.

Merci d'avoir choisi Velleman ! Veuillez lire attentivement le manuel avant de mettre cet appareil en service. Si l'appareil a été endommagé pendant le transport, ne l'installez pas, ne l'utilisez pas et contactez votre revendeur.

2. Consignes de sécurité

	Gardez cet appareil hors de portée des enfants et des utilisateurs non autorisés.
	Conservez cet appareil à l'abri de la pluie, de l'humidité, des éclaboussures et des gouttes de liquide.
	Protégez cet appareil contre les chocs et les abus. Ne pas utiliser la force brute lors de l'utilisation de l'appareil.

CHLSC8

Protégez l'appareil contre la chaleur extrême et la poussière.

3. Lignes directrices générales

Reportez-vous à la garantie de service et de qualité de Velleman Group NV® qui figure dans les dernières pages de ce manuel.

• Familiarisez-vous avec les fonctions de l'appareil avant de l'utiliser.
• Toute modification de l'appareil est interdite.
  • N'utilisez l'appareil que pour l'usage auquel il est destiné. L'utilisation non autorisée de l'appareil annule la garantie.

4. Caractéristiques et spécifications

• convient pour : uniquement pour les bandes LED numériques
• mode de fonctionnement : allumer/éteindre via 1 interrupteur externe ou 2 interrupteurs via une connexion pour un interrupteur bidirectionnel
• note : ne fonctionne qu'avec des interrupteurs, pas avec des boutons-poussoirs
• modes de configuration : luminosité, changement de mode (20 modes différents), vitesse du mode

5. Vue d'ensemble

Reportez-vous aux illustrations de la page 2 de ce manuel.

1. Câble de connexion de la bande LED
2. 2 câbles blancs en pointillés. Connexion à un ou plusieurs interrupteurs externes
3. Bouton poussoir "+/speed"
4. Bouton poussoir "mode"
5. Bouton poussoir "-/slow"
6. Câble blanc connecté à la bande LED. Connecter à 0VDC/GND
7. Câble rouge connecté à la bande LED. Connecter à 12VDC

V. 01 - 15/09/2023 18 ©Velleman Group nv

CHLSC8

6. Fonctionnement

Ne connectez le contrôleur qu'à des bandes de LED blanches numériques qui fonctionnent avec le signal numérique SPI sur 12V et 24V. Le contrôleur a été développé pour fonctionner avec les circuits de pilotage de LED WS2811.

N'utilisez qu'une seule source d'alimentation pour l'ensemble de l'installation et reliez les connexions à la terre (GND).

6.1 Connexion physique

1. Connectez la ruban à LEDau contrôleur via le connecteur externe dédié.

• Câble rouge : 12V (ou 24V)
- Câble vert : Signal data
• Câble blanc : 0V ou GND

1. Connectez une alimentation externe à tension constante pour LED aux câbles externes rouge et blanc de la ruban à LED.
2. Connectez un ou plusieurs interrupteurs externes via les deux câbles blancs en pointillés.

Se référer aux illustrations des pages 3 et 4 de ce manuel.

Attention : ne jamais connecter l'alimentation électrique à ces câbles ! Cela endommagerait le contrôleur.

1. Il est possible d'étendre la ruban à LEDblanche numérique standard de 5 m avec d'autres bandes LED blanches numériques.

Reportez-vous aux illustrations de la page 5 de ce manuel.

Attention : Chaque ruban à LEDde 5 mètres nécessite des connexions d'alimentation des deux côtés !

6.2 configuration

L'installation et la configuration doivent être effectuées avant d'installer le contrôleur derrière le commutateur. La configuration peut être effectuée via les boutons poussoirs intégrés à l'arrière du contrôleur.

Ajuster le mode de fonctionnement :

V. 01 - 15/09/2023 19 ©Velleman Group nv

CHLSC8

Ce contrôleur peut contrôler différents types de bandes LED numériques. Ce réglage peut être modifié en suivant les étapes suivantes :

1. Éteindre l'interrupteur ou les interrupteurs.
2. Appuyer 2 secondes sur le bouton-poussoir "+/speed".

Un feu de circulation s'allume alors avec un certain motif.

Chaque fois que vous appuyez sur le bouton "+/speed", le motif change.

Les motifs sont les suivants :

• 1234 => sélection pour les bandes LED numériques de couleur blanche
  • 1324
  • 2134
  • 3124
  • 2314
• mode par 2 LED

• mode par 3 LED

• Activez l'interrupteur ou les interrupteurs pour vérifier l'effet.

Ajuster le nombre de pixels :

Le nombre de pixels doit être configuré pour obtenir une animation agréable et complète. Cela peut être fait en suivant les étapes suivantes :

1. Éteindre l'interrupteur ou les interrupteurs.
2. Appuyez 2 secondes sur le bouton mode. Le nombre de LEDs s'allume. Vous pouvez maintenant augmenter ou réduire le nombre de LEDs/pixels.

• Extension : appuyer sur le bouton-poussoir "+/speed".
• Raccourcir : appuyer sur le bouton "-/slow".

Confirmez la sélection en appuyant brièvement sur le bouton de mode.

Régler l'intensité :

L'intensité lumineuse peut être réglée lors de la configuration en suivant les étapes suivantes :

1. Éteindre l'interrupteur ou les interrupteurs.
2. Appuyer 2 secondes sur le bouton-poussoir "-/slow".

Il est possible de configurer l'intensité en fonction du

CHLSC8

nombre de LED (1 à 10, où 1 = 10% et 10 = 100%) en appuyant brièvement sur le bouton-poussoir "-/slow".

1. Allumez l'interrupteur ou les interrupteurs pour vérifier l'intensité.

Ajuster les animations (modes) :

Le contrôleur dispose de 20 animations différentes. Une animation peut être sélectionnée une fois lors de la configuration.

1. Allumez l'interrupteur ou les interrupteurs.
2. La première animation s'affiche. Une pression sur le bouton-poussoir de mode permet de changer d'animation. Il existe 20 animations différentes. La 21e fois, vous retrouvez la première animation.

Ajuster la vitesse :

La vitesse d'animation peut être configurée une fois lors de l'installation.

Augmenter la vitesse :

1. Allumez l'interrupteur ou les interrupteurs.
2. Appuyer sur le bouton-poussoir "+/speed" pour augmenter la vitesse.

Diminuer la vitesse :

1. Allumez l'interrupteur ou les interrupteurs.

2. Appuyer sur le bouton-poussoir "-/slow" pour diminuer la vitesse.

3. Spécifications techniques

Propriétés physiques
Profondeur du gradateur LED	4,8 mm
Hauteur du variateur de lumière	53 mm
Nombre de niveaux de gradation	10
Largeur du gradateur de LED	12,8 mm

CHLSC8

Données générales
A utiliser avec	Couleur unique (blanc) avec WS2811
Pixels contrôlables	>1024
Fonction mémoire	oui
Plage de gradation	0-100 %
Tension d'entrée nominale VDC	12-24 V

N'utilisez cet appareil qu'avec des accessoires d'origine. Velleman Group nv ne peut être tenu responsable en cas de dommages ou de blessures résultant d'une utilisation (incorrecte) de cet appareil. Pour plus d'informations concernant ce produit et la dernière version de ce manuel, veuillez consulter notre site web www.velleman.eu. Les informations contenues dans ce manuel peuvent être modifiées sans préavis.

© AVIS DE DROIT D'AUTEUR

Le copyright de ce manuel est la propriété de Velleman Group nv. Tous les droits mondiaux sont réservés. Aucune partie de ce manuel ne peut être copiée, reproduite, traduite ou réduite sur un support électronique ou autre sans l'accord écrit préalable du détenteur des droits d'auteur.
