CHLSC8 - Controlador EtiamPro - Manual de utilização gratuito

Tipo de produto	Controlador para fitas LED digitais
Marca	EtiamPro
Modelo	CHLSC8
Dimensões (L x A x P)	12,8 x 53 x 4,8 mm
Tensão de entrada	12-24 V DC
Número de pixels controláveis	>1024
Número de níveis de dimmer	10
Faixa de dimmer	0-100 %
Número de animações	20
Função memória	Sim
Compatibilidade	Fitas LED brancas digitais com circuito WS2811 (SPI)
Alimentação necessária	Fonte única 12-24 V DC, conexão GND
Ligação de interruptores	Até 2 interruptores externos (bidirecional possível)
Botões de configuração	3 botões de pressão: +/speed, mode, -/slow
Instruções de segurança	Não expor à umidade, a choques, ao calor extremo; não conectar a alimentação aos cabos do interruptor
Manutenção	Manter ao abrigo do pó e da umidade; limpar com um pano seco
Garantia	Garantia Velleman Group NV (ver manual)
Reparabilidade	Peças de reposição não especificadas; contactar o revendedor

Perguntas frequentes - CHLSC8 EtiamPro

Como conectar a fita LED ao controlador CHLSC8?

Use o conector externo dedicado: cabo vermelho (12/24V), cabo verde (sinal de dados), cabo branco (0V/GND). Conecte a alimentação externa aos cabos vermelho e branco da fita.

Posso usar interruptores de pressão com este controlador?

Não, o controlador funciona apenas com interruptores de alavanca ou deslizantes, não com botões de pressão.

Como ajustar o número de LEDs da fita?

Desligue o interruptor, pressione por 2 segundos o botão mode. Use +/speed para aumentar e -/slow para diminuir o número. Confirme com uma breve pressão em mode.

Como mudar a animação (modo)?

Ligue o interruptor, em seguida pressione brevemente o botão mode para percorrer as 20 animações disponíveis. A 21ª pressão retorna à primeira.

Como ajustar o brilho?

Desligue o interruptor, pressione por 2 segundos -/slow. Em seguida, use -/slow para escolher um nível de 1 (10%) a 10 (100%). Ligue para verificar.

Minha fita LED não acende, o que fazer?

Verifique as conexões: cabo vermelho ao 12/24V, cabo branco ao GND. Certifique-se de que a alimentação está ligada e que os interruptores estão corretamente conectados. Verifique a polaridade.

Posso usar este controlador com fitas LED RGB?

Não, o CHLSC8 foi projetado apenas para fitas LED brancas digitais que usam o protocolo WS2811 (SPI).

Como redefinir o controlador para as configurações de fábrica?

O manual não menciona redefinição. Você pode restaurar as configurações padrão repetindo os procedimentos de configuração (número de pixels, intensidade, modo).

Qual é o comprimento máximo de fita LED suportado?

O controlador pode gerenciar mais de 1024 pixels. Para fitas de 5 metros, é recomendável alimentar cada extremidade se necessário.

Onde baixar o manual completo?

Você pode baixar o manual PDF gratuitamente em notice-facile.com ou consultar o site www.velleman.eu para a versão mais recente.

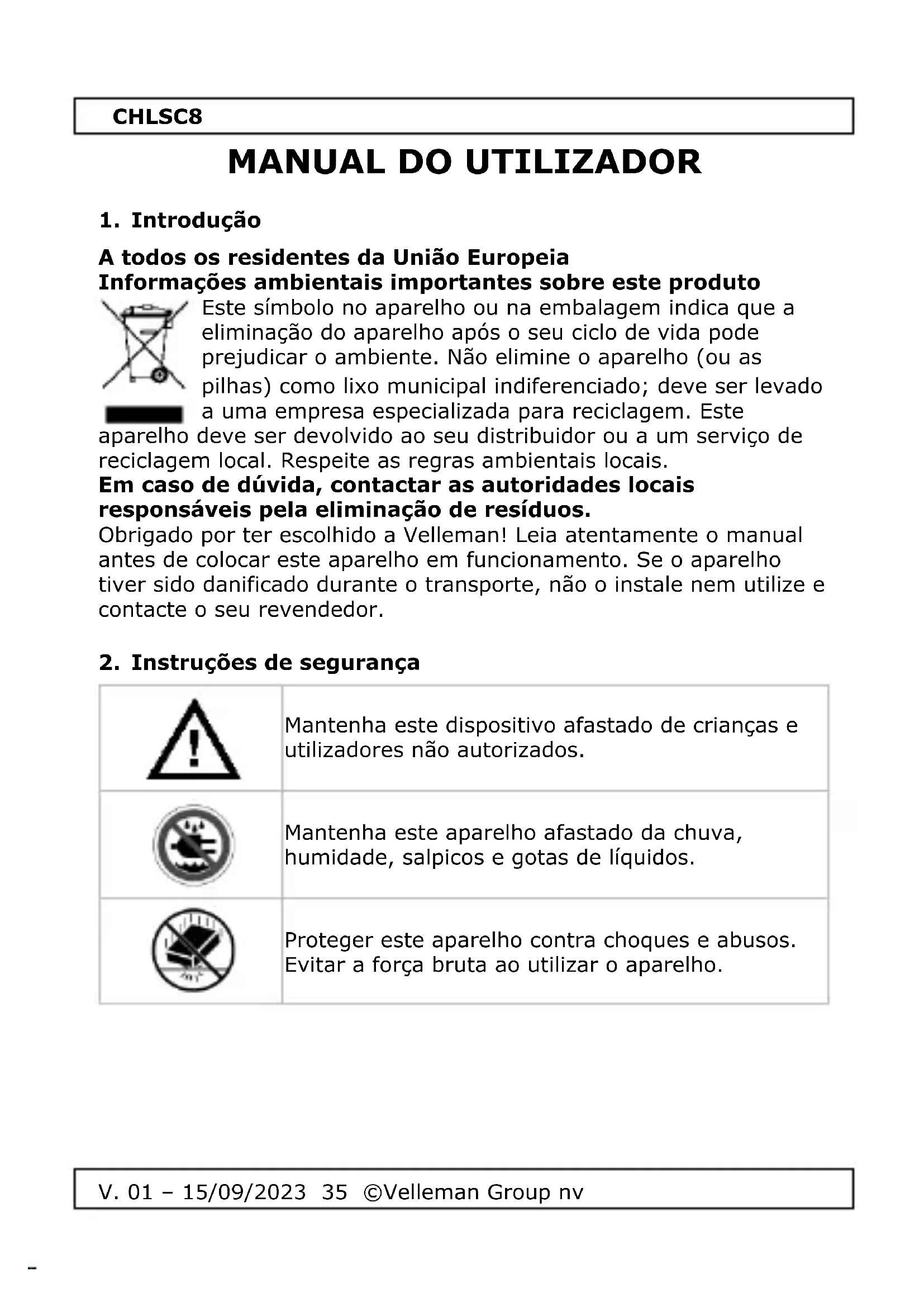

MANUAL DE UTILIZADOR CHLSC8 EtiamPro

A todos os residentes da União Europeia Informações ambientais importantes sobre este produto

Este símbolo no aparelho ou na embalagem indica que a eliminação do aparelho após o seu ciclo de vida pode prejudicar o ambiente. Não elimine o aparelho (ou as pilhas) como lixo municipal indiferenciado; deve ser levado a uma empresa especializada para reciclagem. Este aparelho deve ser devolvido ao seu distribuidor ou a um serviço de reciclagem local. Respeite as regras ambientais locais.

Em caso de dúvida, contactar as autoridades locais responsáveis pela eliminação de resíduos.

Obrigado por ter escolhido a Velleman! Leia atentamente o manual antes de colocar este aparelho em funcionamento. Se o aparelho tiver sido danificado durante o transporte, não o instale nem utilize e contacte o seu revendedor.

2. Instruções de segurança

	Mantenha este dispositivo afastado de crianças e utilizadores não autorizados.
	Mantenha este aparelho afastado da chuva, humidade, salpicos e gotas de líquidos.
	Proteger este aparelho contra choques e abusos. Evitar a força bruta ao utilizar o aparelho.

CHLSC8

3. Orientações gerais

Consulte a Garantia de Qualidade e Assistência Técnica do Velleman Group NV® nas últimas páginas deste manual.

• Familiarize-se com as funções do aparelho antes de o utilizar efetivamente.
• É proibida qualquer modificação do aparelho.
• Utilize o aparelho apenas para o fim a que se destina. A utilização do aparelho de uma forma não autorizada anula a garantia.

4. Características e especificações

• adequado para: apenas para tiras digitais de LED
• modo de funcionamento: ligar/desligar através de 1 interrutor externo ou 2 interruptores através da ligação para interrutor de duas vias
• nota: só funciona com interruptores, não através de botões de pressão
• modos de configuração: luminosidade, modos de mudança (20 modos diferentes), velocidade do modo

5. Visão geral

Consulte as ilustrações na página 2 deste manual.

1. Cabo de ligação da fita LED
2. 2 cabos brancos pontilhados. Ligação ao interrutor ou interruptores externos
3. Botão de pressão "+/speed"
4. Botão de pressão "mode"
5. Botão de pressão "-/slow"
6. Cabo branco ligado à fita LED. Ligação a 0VDC
7. Cabo vermelho ligado à fita LED. Ligação a 12VDC

V. 01 - 15/09/2023 36 ©Velleman Group nv

CHLSC8

6. Funcionamento

Ligue o controlador apenas a tiras de LED brancas digitais que funcionem com o sinal digital SPI em 12V e 24V. O controlador foi desenvolvido para funcionar com os CIs de controlo de LED WS2811. Utilize apenas uma fonte de alimentação para toda a instalação e ligue as ligações à terra (GND).

6.1 Ligação física

1. Ligar a fita LED ao controlador através do conetor externo dedicado.

• Cabo vermelho: 12V (ou 24V)
- Cabo verde: Sinal de dados
• Cabo branco: 0V ou GND

1. Ligue uma fonte de alimentação LED externa de tensão constante aos cabos vermelho e branco externos da fita LED.
2. Ligar um interrutor ou interruptores externos através dos 2 cabos brancos pontilhados.

Consulte as ilustrações nas páginas 3 e 4 deste manual.

Aviso: nunca ligue a fonte de alimentação a estes cabos! Isto irá danificar o controlador.

1. É possível prolongar a faixa digital de LED branco de 5 m padrão com mais faixas digitais de LED branco.

Consulte as ilustrações na página 5 deste manual.

Aviso: Cada fita LED de 5 metros necessita de ligações de alimentação eléctrica em ambos os lados!

6.2 configuração

A instalação e a configuração têm de ser efectuadas antes de instalar o controlador atrás do interrutor. A configuração pode ser efectuada através dos botões de pressão integrados na parte de trás do controlador.

Ajustar o modo de funcionamento:

Este controlador pode controlar diferentes tipos de tiras de LED digitais. Esta definição pode ser alterada através dos seguintes passos:

V. 01 - 15/09/2023 37 ©Velleman Group nv

CHLSC8

1. Desligar o interrutor ou os interruptores.
2. Premir durante 2 segundos o botão "+/speed".

Uma luz de marcha começa agora com um determinado padrão.

Cada vez que premir o botão "+/speed", o padrão muda.

Os padrões são:

• 1234 => seleção para tiras digitais de LED de cor branca
  • 1324
  • 2134
  • 3124
  • 2314
• modo por 2 LEDs

• modo por 3 LEDs

• Ligar o interrutor ou interruptores para verificar o efeito.

O número de pixéis deve ser configurado para obter uma animação agradável e completa. Isto pode ser feito através dos seguintes passos:

1. Desligar o interrutor ou os interruptores.

2. Prima durante 2 segundos o botão de modo. O número de LEDs acende-se. Agora pode aumentar ou diminuir o número de LED's/pixéis

3. Alargar: premir o botão "+/speed"

4. Encurtar: premir o botão "-/slow".

Confirmar a seleção premindo brevemente o botão de modo.

Ajustar a intensidade:

A intensidade da luz pode ser ajustada durante a configuração através dos seguintes passos:

1. Desligar o interrutor ou os interruptores.
2. Premir durante 2 segundos o botão "-/slow".

Pode configurar a intensidade em função do número de LEDs (1 a 10, sendo 1 = 10% e 10 = 100%) premindo brevemente o botão "-/slow".

1. Ligar o interrutor ou interruptores para verificar a intensidade.

CHLSC8

Ajustar as animações (modos):

O controlador tem 20 animações diferentes. Uma animação pode ser selecionada uma vez durante a configuração.

1. Ligar o interrutor ou os interruptores.
2. É apresentada a primeira animação. Ao premir o botão de modo, a animação muda.

Existem 20 animações diferentes. Na 21ª vez, regressa à primeira animação.

Ajustar a velocidade:

A velocidade da animação pode ser configurada uma vez durante a instalação.

Aumentar a velocidade:

1. Ligar o interrutor ou os interruptores.
2. Prima o botão "+/speed" para aumentar a velocidade.

Diminuir a velocidade:

1. Ligar o interrutor ou os interruptores.

2. Prima o botão "-/lento" para diminuir a velocidade.

3. Especificações técnicas

Propriedades físicas
Profundidade do regulador de intensidade LED	4,8 mm
Altura do regulador de intensidade de luz	53 mm
Número de níveis de regulação da intensidade luminosa	10
Largura do regulador de intensidade do LED	12,8 mm
Dados gerais
Para utilização com	Cor única (branco) com WS2811
Pixéis controláveis	>1024
Função de memória	sim
Gama de regulação da intensidade luminosa	0-100 %
Tensão nominal de entrada VDC	12-24 V

CHLSC8

Utilizar este aparelho apenas com acessórios originais. O Velleman Group nv não pode ser responsabilizado em caso de danos ou ferimentos resultantes da utilização (incorrecta) deste aparelho. Para obter mais informações sobre este produto e a versão mais recente deste manual, visite o nosso sítio Web www.velleman.eu. As informações contidas neste manual estão sujeitas a alterações sem aviso prévio.

© AVISO DE DIREITOS DE AUTOR

Os direitos de autor deste manual são propriedade do Velleman Group nv. Todos os direitos mundiais reservados.

Nenhuma parte deste manual pode ser copiada, reproduzida, traduzida ou reduzida para qualquer meio eletrónico ou outro sem o consentimento prévio por escrito do detentor dos direitos de autor.
