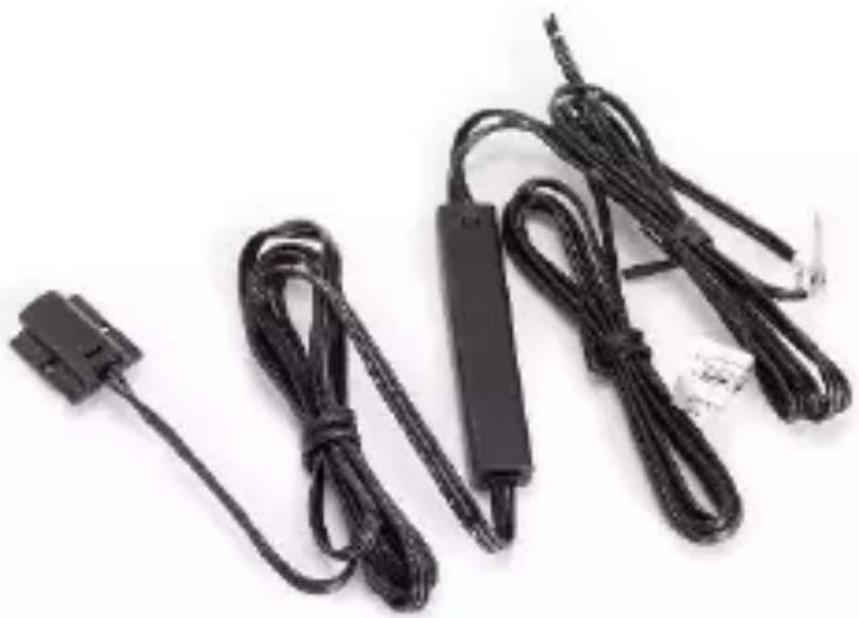

LQS02 - Sensor de porta/janela EtiamPro - Manual de utilização gratuito

Tipo de produto	Sensor de porta/janela infravermelho
Marca	EtiamPro
Modelo	LQS02
Tensão de alimentação	12-24 V DC
Corrente nominal máxima	3 A
Comprimento do cabo	100 cm
Faixa de detecção	4 a 20 cm
Índice de proteção	IP20
Temperatura de operação	-20 °C a 45 °C
Funções principais	Ligar/desligar automático de fitas LED 12-24V, economia de energia
Instalação	Montagem saliente em um armário, fixação por parafusos
Alimentação compatível	Fitas LED 12V ou 24V, até 3 A
Material	Plástico ABS
Peso aproximado	50 g
Dimensões (aprox.)	50 x 20 x 12 mm
Número de sensores	1 unidade
Manutenção e limpeza	Limpar com um pano seco e macio, evitar produtos abrasivos
Segurança	Manter fora do alcance das crianças, não usar se danificado, evitar umidade
Peças de reposição e reparabilidade	Não fornecidas, aparelho não reparável pelo usuário
Informações gerais	Manual completo disponível para download em PDF, garantia do fabricante

Perguntas frequentes - LQS02 EtiamPro

Como instalar o sensor de porta LQS02?

Monte o sensor saliente no armário usando os parafusos fornecidos. Conecte o cabo de conexão ao módulo de comutação. Conecte a fita LED e a alimentação conforme o esquema. Ajuste a posição para uma detecção ideal.

Qual tensão de alimentação é necessária?

O sensor funciona com uma tensão de entrada de 12 a 24 V DC. É compatível com fitas LED 12V e 24V.

Qual é a corrente máxima suportada?

A corrente nominal máxima é de 3 A. Não exceda este limite para evitar danificar o sensor.

Qual é a distância de detecção?

A faixa de detecção está entre 4 e 20 cm. O sensor infravermelho reflete o sinal quando a porta está fechada.

Pode-se usar o sensor com fitas LED de outras marcas?

Sim, o sensor é compatível com qualquer fita LED 12V ou 24V que respeite as características elétricas (3 A máx.).

Como testar o funcionamento após a instalação?

Feche a porta do armário: o sensor deve detectar o fechamento e apagar o LED. Abra a porta: o LED deve acender imediatamente.

O que fazer se o LED não acender quando abro a porta?

Verifique as conexões elétricas, a alimentação da fita LED e a posição do sensor. Ajuste o sensor para que fique bem alinhado com a porta fechada.

Como limpar o sensor?

Use um pano seco e macio para limpar a superfície. Não use produtos químicos ou abrasivos.

O sensor é compatível com armários metálicos?

Sim, o sensor funciona em qualquer superfície, mas certifique-se de que a superfície reflete suficientemente o sinal infravermelho. Superfícies foscas podem reduzir o alcance.

Qual é a garantia deste produto?

O sensor tem garantia do fabricante Velleman Group NV. Consulte o manual para detalhes e condições.

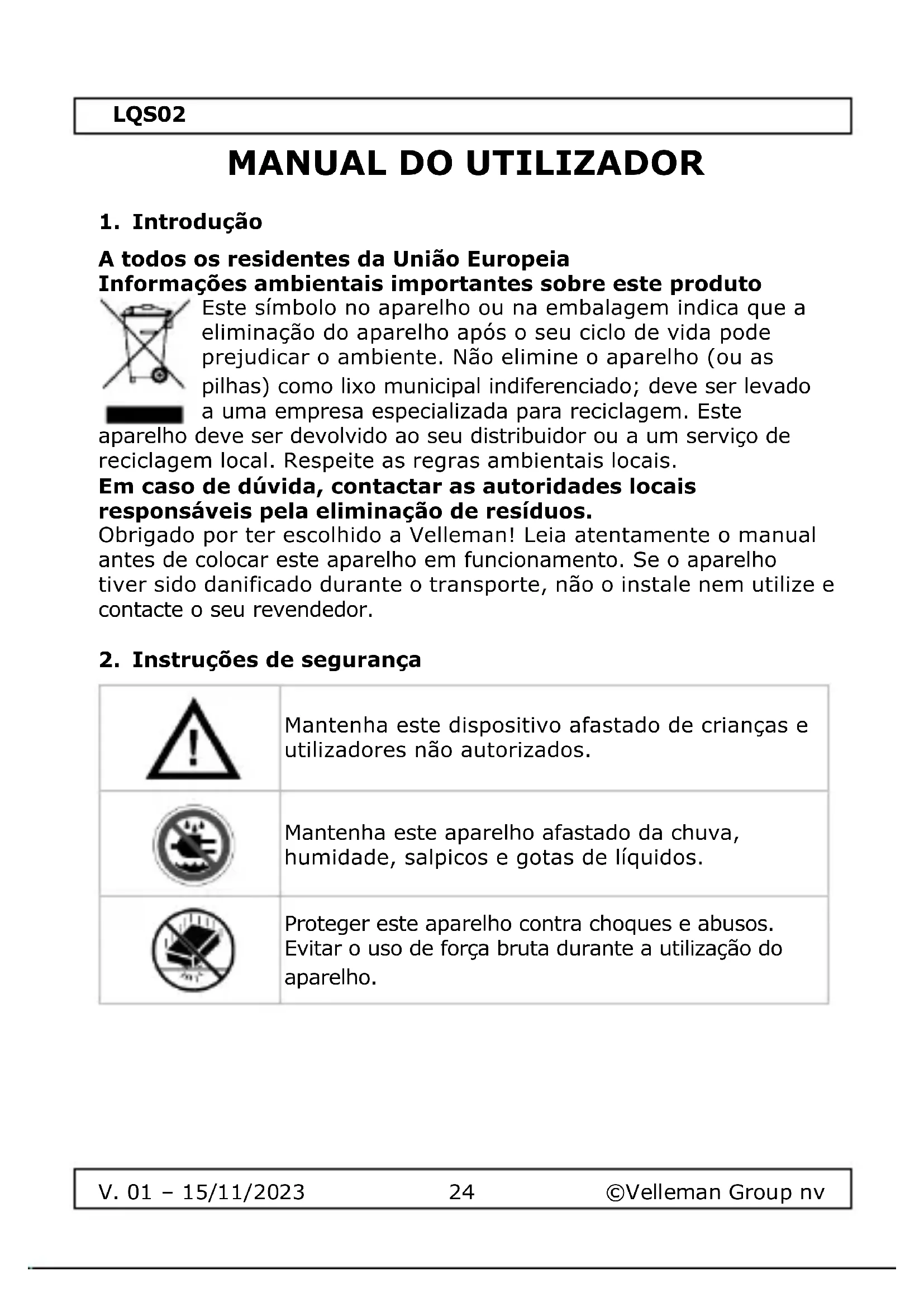

MANUAL DE UTILIZADOR LQS02 EtiamPro

Interruptor de sensor de porta - instalação de superfície - 12V/24V

A todos os residentes da União Europeia Informações ambientais importantes sobre este produto

Este símbolo no aparelho ou na embalagem indica que a eliminação do aparelho após o seu ciclo de vida pode prejudicar o ambiente. Não elimine o aparelho (ou as pilhas) como lixo municipal indiferenciado; deve ser levado a uma empresa especializada para reciclagem. Este aparelho deve ser devolvido ao seu distribuidor ou a um serviço de reciclagem local. Respeite as regras ambientais locais.

Em caso de dúvida, contactar as autoridades locais responsáveis pela eliminação de resíduos.

Obrigado por ter escolhido a Velleman! Leia atentamente o manual antes de colocar este aparelho em funcionamento. Se o aparelho tiver sido danificado durante o transporte, não o instale nem utilize e contacte o seu revendedor.

2. Instruções de segurança

	Mantenha este dispositivo afastado de crianças e utilizadores não autorizados.
	Mantenha este aparelho afastado da chuva, humidade, salpicos e gotas de líquidos.
	Proteger este aparelho contra choques e abusos. Evitar o uso de força bruta durante a utilização do aparelho.

LQS02

3. Orientações gerais

Consulte a Garantia de qualidade e assistência técnica do Velleman Group NV® nas últimas páginas deste manual.

• Familiarize-se com as funções do aparelho antes de o utilizar efetivamente.
• É proibida qualquer modificação do aparelho.
• Utilize o aparelho apenas para o fim a que se destina. A utilização do aparelho de uma forma não autorizada anula a garantia.

4. Características e especificações

• Este sensor de porta compacto ligará automaticamente a iluminação LED nos seus armários ou camarins. Basta montar este sensor de montagem à superfície no armário. O módulo de controlo eletrónico pode ser facilmente escondido numa parede falsa.
• Este sensor assegura que a sua fita LED se desliga automaticamente quando a porta do armário está fechada e se liga imediatamente quando a porta é aberta. Poupe energia e desfrute de uma iluminação cómoda nos seus armários. Ver imagem na página 2
• adequado para: Tiras de LEDs de 12 e 24V

5. Instalação

Determinar o local de montagem:

Determine o local onde o sensor da porta deve ser colocado. Geralmente, é ideal que o sensor esteja a uma altura em que possa refletir corretamente o sinal de infravermelhos quando a porta está fechada.

Montagem em superfície:

Montar o sensor no armário com os parafusos fornecidos. De seguida, ligue o cabo de ligação ao módulo de comutação.

Montar a fita LED:

Montar a fita LED no interior do armário num perfil de alumínio.

Ligar a cablagem do módulo de comutação do sensor de infravermelhos à fita LED e ligar a entrada do módulo de comutação a uma fonte de alimentação LED. Esquema de ligação ver página 2.

Operação de teste:

Fecha a porta do armário e observe se o sensor de infravermelhos reflecte o sinal. Em seguida, abra a porta para verificar se a faixa de LEDs se acende como esperado.

Otimizar a colocação (se necessário):

Se a fita LED não responder de forma consistente ao abrir e fechar a porta, ajuste a posição do sensor de infravermelhos. Experimente pequenos ajustes até obter o funcionamento pretendido.

Fecha a porta do armário e verifique o funcionamento. A fita LED deve agora ligar-se automaticamente quando a porta é aberta e desligar-se quando a porta é fechada.

6. Especificações técnicas

Propriedades físicas
Comprimento do cabo	100 cm
Corrente nominal máxima	3 A
Tensão nominal de entrada Gama VDC	12-24 V
Alcance de deteção	4-20 cm
Classificação IP	IP20

LQS02

Gama de temperaturas de funcionamento

-20-45 °C

Utilizar este aparelho apenas com acessórios originais. O Velleman Group nv não pode ser responsabilizado em caso de danos ou ferimentos resultantes da utilização (incorrecta) deste aparelho. Para obter mais informações sobre este produto e a versão mais recente deste manual, visite o nosso sítio Web www.velleman.eu. As informações contidas neste manual estão sujeitas a alterações sem aviso prévio.

© AVISO DE DIREITOS DE AUTOR

Os direitos de autor deste manual são propriedade do Velleman Group nv. Todos os direitos mundiais reservados.

Nenhuma parte deste manual pode ser copiada, reproduzida, traduzida ou reduzida para qualquer meio eletrónico ou outro sem o consentimento prévio por escrito do detentor dos direitos de autor.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

- qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou

materiais a partir da data de aquisição efectiva;

- no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

• todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);
• todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;
• danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;
• todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho (o período de garantia será reduzido a 6 meses para uma utilização profissional);
• todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;
• todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.
• todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;

• despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

• qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;
• uma reparação efectuada fora da garantia, será cobrado despesas de transporte;
• qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
