Producttype	Infrarood deur/raam sensor
Merk	EtiamPro
Model	LQS02
Voedingsspanning	12-24 V DC
Maximaal nominale stroom	3 A
Kabellengte	100 cm
Detectiebereik	4 tot 20 cm
Beschermingsgraad	IP20
Bedrijfstemperatuur	-20 °C tot 45 °C
Hoofdfuncties	Automatisch aan/uit schakelen van LED-strips 12-24V, energiebesparing
Installatie	Opbouwmontage in een kast, bevestiging met schroeven
Compatibele voeding	LED-strips 12V of 24V, tot 3 A
Materiaal	ABS kunststof
Geschat gewicht	50 g
Afmetingen (ongeveer)	50 x 20 x 12 mm
Aantal sensoren	1 eenheid
Onderhoud en reiniging	Reinigen met een droge, zachte doek, schurende producten vermijden
Veiligheid	Buiten bereik van kinderen houden, niet gebruiken indien beschadigd, vocht vermijden
Reserveonderdelen en repareerbaarheid	Niet meegeleverd, apparaat niet door gebruiker te repareren
Algemene informatie	Volledige handleiding verkrijgbaar als PDF-download, fabrieksgarantie

Veelgestelde vragen - LQS02 EtiamPro

Hoe installeer ik de deursensor LQS02?

Monteer de sensor opbouw in de kast met de meegeleverde schroeven. Sluit de aansluitkabel aan op de schakelmodule. Sluit de LED-strip en voeding aan volgens het schema. Pas de positie aan voor optimale detectie.

Welke voedingsspanning is vereist?

De sensor werkt met een ingangsspanning van 12 tot 24 V DC. Het is compatibel met LED-strips van 12V en 24V.

Wat is de maximale ondersteunde stroom?

De maximale nominale stroom is 3 A. Overschrijd deze limiet niet om beschadiging van de sensor te voorkomen.

Wat is het detectiebereik?

Het detectiebereik ligt tussen 4 en 20 cm. De infraroodsensor reflecteert het signaal wanneer de deur gesloten is.

Kan de sensor worden gebruikt met LED-strips van andere merken?

Ja, de sensor is compatibel met elke LED-strip van 12V of 24V die voldoet aan de elektrische specificaties (3 A max).

Hoe test ik de werking na installatie?

Sluit de kastdeur: de sensor moet de sluiting detecteren en de LED uitschakelen. Open de deur: de LED moet onmiddellijk aangaan.

Wat te doen als de LED niet gaat branden wanneer ik de deur open?

Controleer de elektrische aansluitingen, de voeding van de LED-strip en de positie van de sensor. Pas de sensor aan zodat deze goed uitgelijnd is met de gesloten deur.

Hoe reinig ik de sensor?

Gebruik een droge, zachte doek om het oppervlak te reinigen. Gebruik geen chemische of schurende producten.

Is de sensor compatibel met metalen kasten?

Ja, de sensor werkt op elk oppervlak, maar zorg ervoor dat het oppervlak het infraroodsiganaal voldoende reflecteert. Matte oppervlakken kunnen het bereik verminderen.

Wat is de garantie van dit product?

De sensor heeft fabrieksgarantie van Velleman Group NV. Raadpleeg de handleiding voor details en voorwaarden.

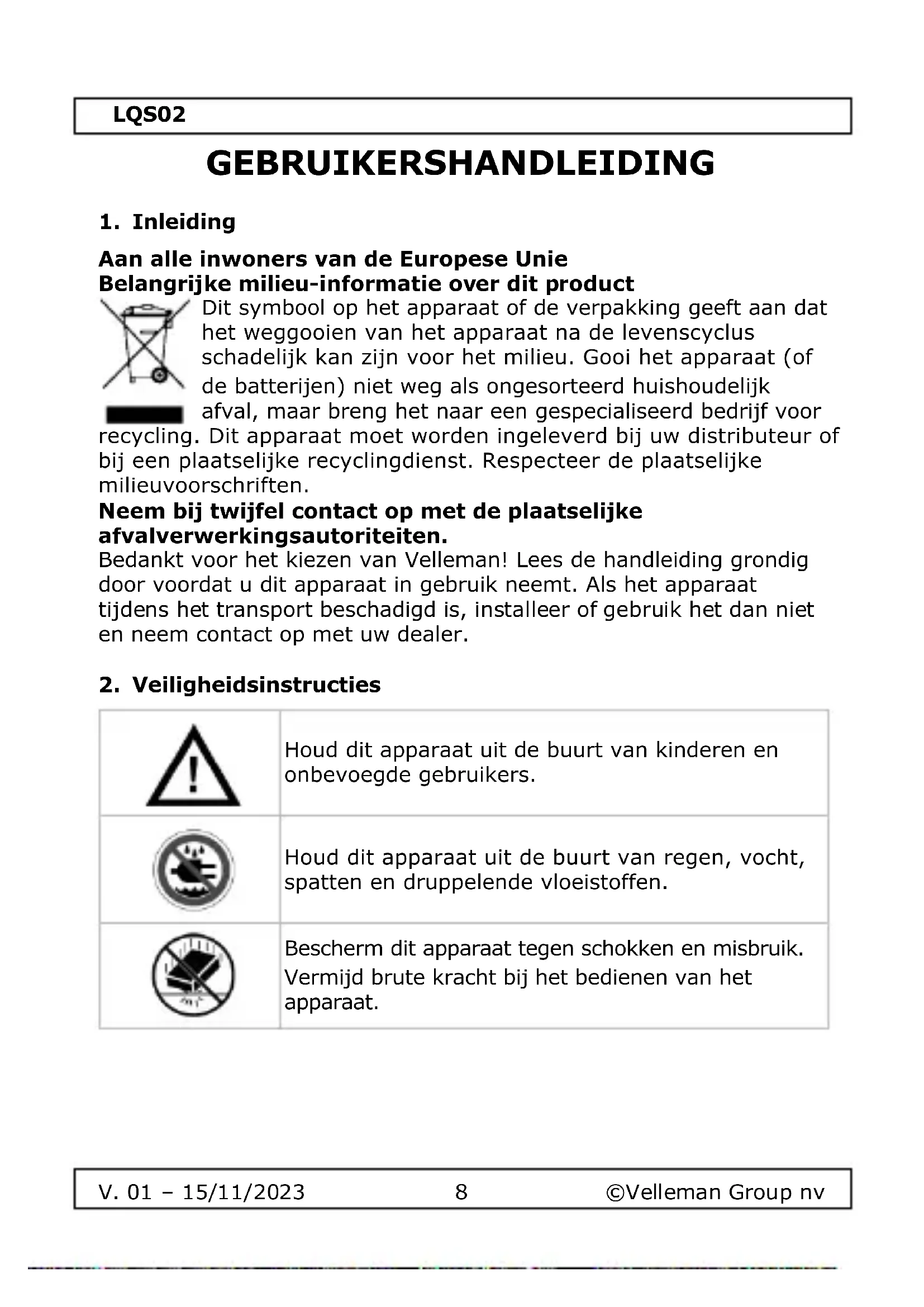

GEBRUIKSAANWIJZING LQS02 EtiamPro

Deursensorschakelaar - opbouwmontage - 12V/24V

Aan alle inwoners van de Europese Unie Belangrijke milieu-informatie over dit product

Dit symbool op het apparaat of de verpakking geeft aan dat het weggooien van het apparaat na de levenscyclus schadelijk kan zijn voor het milieu. Gooi het apparaat (of de batterijen) niet weg als ongesorteerd huishoudelijk afval, maar breng het naar een gespecialiseerd bedrijf voor recycling. Dit apparaat moet worden ingeleverd bij uw distributeur of bij een plaatselijke recyclingdienst. Respecteer de plaatselijke milieuvoorschriften.

Neem bij twijfel contact op met de plaatselijke afvalverwerkingsautoriteiten.

Bedankt voor het kiezen van Velleman! Lees de handleiding grondig door voordat u dit apparaat in gebruik neemt. Als het apparaat tijdens het transport beschadigd is, installeer of gebruik het dan niet en neem contact op met uw dealer.

2. Veiligheidsinstructies

	Houd dit apparaat uit de buurt van kinderen en onbevoegde gebruikers.
	Houd dit apparaat uit de buurt van regen, vocht, spatten en druppelende vloeistoffen.
	Bescherm dit apparaat tegen schokken en misbruik. Vermijd brute kracht bij het bedienen van het apparaat.

LQS02

Bescherm het apparaat tegen extreme hitte en stof.

3. Algemene richtlijnen

Raadpleeg de Velleman Group NV® Service- en

Kwaliteitsgarantie op de laatste pagina's van deze handleiding.

• Maak jezelf vertrouwd met de functies van het apparaat voordat je het daadwerkelijk gebruikt.
  • Alle wijzigingen aan het apparaat zijn verboden.
• Gebruik het apparaat alleen voor het beoogde doel. Bij ongeoorloofd gebruik vervalt de garantie.

4. Kenmerken en specificaties

• Deze compacte deursensor schakelt automatisch de LED-verlichting in je kasten of kleedkamer in. Monteer deze opbouwsensor gewoon in de kast. Je kunt de elektronische besturingsmodule gemakkelijk wegwerken in een voorzetwand.
• Deze sensor zorgt ervoor dat je LED-strip automatisch uitschakelt wanneer de kastdeur gesloten is en onmiddellijk inschakelt wanneer de deur geopend wordt. Bespaar energie en geniet van handige verlichting in je kastjes. Zie afbeelding op pagina 2
• geschikt voor: 12 en 24V LED-strips

5. Installatie

Bepaal de montagelocatie:

Bepaal de plaats waar de deursensor moet worden geplaatst. Over het algemeen is het optimaal als de sensor zich op een hoogte bevindt waar hij het infraroodsignaal goed kan weerkaatsen wanneer de deur gesloten is.

Opbouwmontage:

V. 01 - 15/11/2023

9

©Velleman Group nv

LQS02

Monteer de sensor in de kast met de bijgeleverde schroeven. Sluit vervolgens de aansluitkabel aan op de switchmodule.

Monteer de LED Strip aan de binnenkant van de kast in een aluminium profiel.

Sluit de bedrading van de schakelmodule van de infraroodsensor aan op de LED Strip en verbind de ingang van de schakelmodule met een LED-voeding. Aansluitschema zie pagina 2.

Test:

Sluit het kastdeurtje en kijk of de infraroodsensor het signaal weerkaatst. Open dan de deur en controleer of de LED Strip aangaat zoals verwacht.

Optimaliseer plaatsing (indien nodig):

Als de LED Strip niet consistent reageert bij het openen en sluiten van de deur, pas dan de positie van de infraroodsensor aan.

Experimenteer met kleine aanpassingen tot de gewenste werking is bereikt.

Sluit de kastdeur en controleer de werking. De LED Strip moet nu automatisch aangaan als de deur wordt geopend en uitschakelen als de deur weer dicht is.

1. Technische specificaties

Fysische eigenschappen
Kabellengte	100 cm
Maximale stroomsterkte	3 A
Ingangsspanning VDC-bereik	12-24 V
Detectiebereik	4-20 cm
IP-waarde	IP20
Bedrijfstemperatuurbereik	-20-45 °C

LQS02

Gebruik dit toestel enkel met originele accessoires. Velleman Group nv kan niet aansprakelijk gesteld worden in geval van schade of letsel ten gevolge van (verkeerd) gebruik van dit toestel. Meer informatie over dit product en de laatste versie van deze handleiding vindt u op onze website www.velleman.eu. De informatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.

© COPYRIGHTVERMELDING

Het auteursrecht op deze handleiding berust bij Velleman Group nv. Alle wereldwijde rechten voorbehouden. Niets uit deze handleiding mag worden gekopieerd, gereproduceerd, vertaald of herleid tot elektronische media of anderszins zonder voorafgaande schriftelijke toestemming van de houder van het auteursrecht.
