LQS02 - Capteur de porte/fenêtre EtiamPro - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de porte/fenêtre infrarouge
Marque	EtiamPro
Modèle	LQS02
Tension d'alimentation	12-24 V DC
Courant nominal maximal	3 A
Longueur du câble	100 cm
Plage de détection	4 à 20 cm
Indice de protection	IP20
Température de fonctionnement	-20 °C à 45 °C
Fonctions principales	Allumage/extinction automatique de bandes LED 12-24V, économie d'énergie
Installation	Montage en saillie dans une armoire, fixation par vis
Alimentation compatible	Bandes LED 12V ou 24V, jusqu'à 3 A
Matériau	Plastique ABS
Poids approximatif	50 g
Dimensions (approx.)	50 x 20 x 12 mm
Nombre de capteurs	1 unité
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux, éviter les produits abrasifs
Sécurité	Tenir hors de portée des enfants, ne pas utiliser si endommagé, éviter l'humidité
Pièces détachées et réparabilité	Non fournies, appareil non réparable par l'utilisateur
Informations générales	Notice complète disponible en téléchargement PDF, garantie constructeur

FOIRE AUX QUESTIONS - LQS02 EtiamPro

Comment installer le capteur de porte LQS02 ?

Montez le capteur en saillie dans l'armoire à l'aide des vis fournies. Branchez le câble de connexion au module de commutation. Connectez la bande LED et l'alimentation selon le schéma. Ajustez la position pour une détection optimale.

Quelle tension d'alimentation est requise ?

Le capteur fonctionne avec une tension d'entrée de 12 à 24 V DC. Il est compatible avec les bandes LED 12V et 24V.

Quel est le courant maximal supporté ?

Le courant nominal maximal est de 3 A. Ne dépassez pas cette limite pour éviter d'endommager le capteur.

Quelle est la distance de détection ?

La plage de détection est comprise entre 4 et 20 cm. Le capteur infrarouge réfléchit le signal lorsque la porte est fermée.

Peut-on utiliser le capteur avec des bandes LED d'autres marques ?

Oui, le capteur est compatible avec toute bande LED 12V ou 24V respectant les caractéristiques électriques (3 A max).

Comment tester le fonctionnement après installation ?

Fermez la porte de l'armoire : le capteur doit détecter la fermeture et éteindre la LED. Ouvrez la porte : la LED doit s'allumer immédiatement.

Que faire si la LED ne s'allume pas lorsque j'ouvre la porte ?

Vérifiez les connexions électriques, l'alimentation de la bande LED et la position du capteur. Ajustez le capteur pour qu'il soit bien aligné avec la porte fermée.

Comment nettoyer le capteur ?

Utilisez un chiffon sec et doux pour nettoyer la surface. N'utilisez pas de produits chimiques ou abrasifs.

Le capteur est-il compatible avec les armoires métalliques ?

Oui, le capteur fonctionne sur toute surface, mais assurez-vous que la surface réfléchit suffisamment le signal infrarouge. Les surfaces mates peuvent réduire la portée.

Quelle est la garantie de ce produit ?

Le capteur bénéficie de la garantie constructeur Velleman Group NV. Consultez la notice pour les détails et conditions.

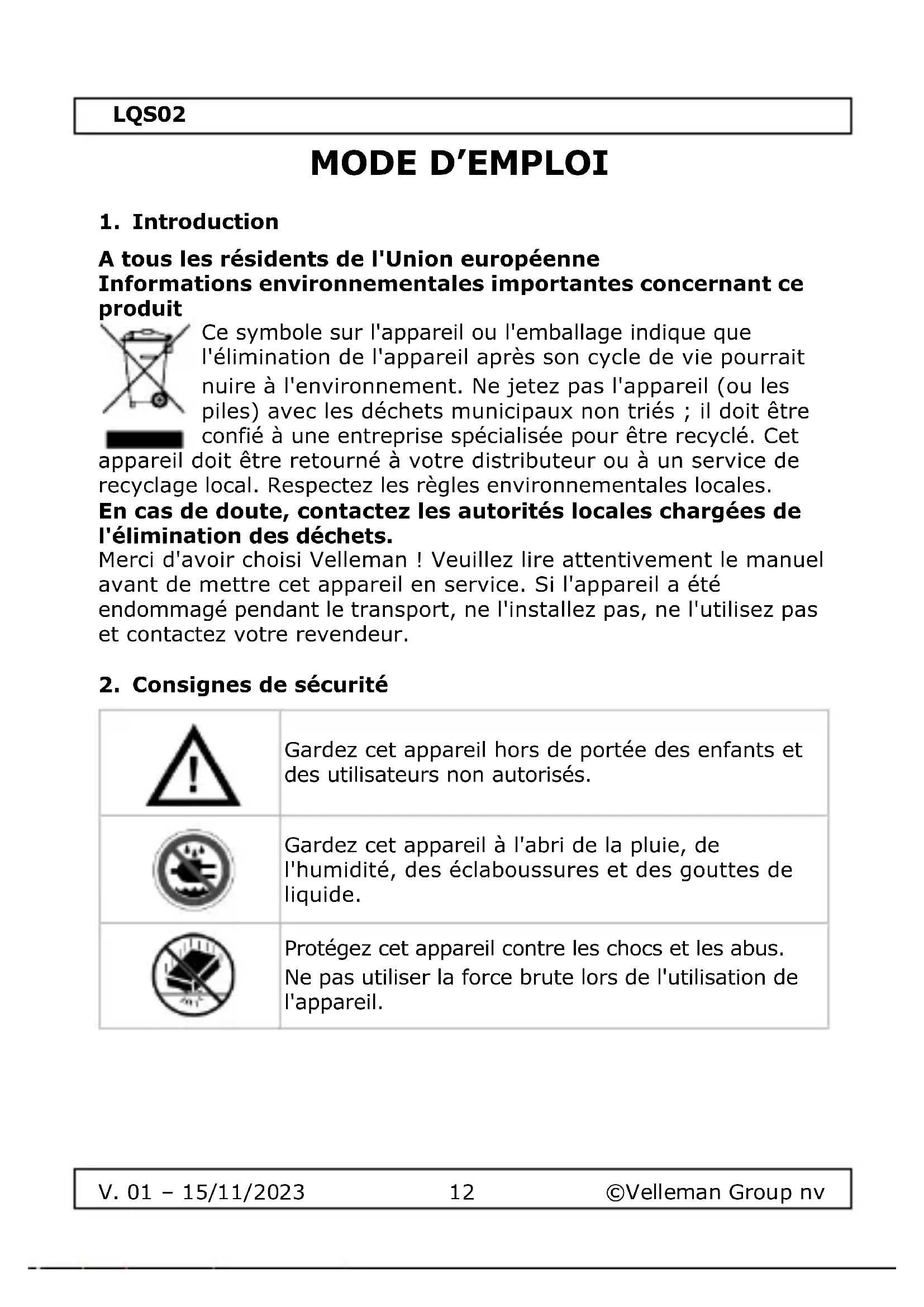

MODE D'EMPLOI LQS02 EtiamPro

Interrupteur de détecteur de porte - installation en saillie - 12V/24V

A tous les résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination de l'appareil après son cycle de vie pourrait nuire à l'environnement. Ne jetez pas l'appareil (ou les piles) avec les déchets municipaux non triés ; il doit être confié à une entreprise spécialisée pour être recyclé. Cet appareil doit être retourné à votre distributeur ou à un service de recyclage local. Respectez les règles environnementales locales.

En cas de doute, contactez les autorités locales chargées de l'élimination des déchets.

Merci d'avoir choisi Velleman ! Veuillez lire attentivement le manuel avant de mettre cet appareil en service. Si l'appareil a été endommagé pendant le transport, ne l'installez pas, ne l'utilisez pas et contactez votre revendeur.

2. Consignes de sécurité

	Gardez cet appareil hors de portée des enfants et des utilisateurs non autorisés.
	Gardez cet appareil à l'abri de la pluie, de l'humidité, des éclaboussures et des gouttes de liquide.
	Protégez cet appareil contre les chocs et les abus. Ne pas utiliser la force brute lors de l'utilisation de l'appareil.

LQS02

Protégez l'appareil contre la chaleur extrême et la poussière.

3. Lignes directrices générales

Reportez-vous à la garantie de service et de qualité de Velleman Group NV® qui figure dans les dernières pages de ce manuel.

• Familiarisez-vous avec les fonctions de l'appareil avant de l'utiliser.
  • Toute modification de l'appareil est interdite.
  • N'utilisez l'appareil que pour l'usage auquel il est destiné. L'utilisation non autorisée de l'appareil annule la garantie.

4. Caractéristiques et spécifications

• Ce détecteur de porte compact allumera automatiquement l'éclairage LED dans vos armoires ou votre dressing. Il suffit de monter ce détecteur en saillie dans le placard. Vous pouvez facilement dissimuler le module de contrôle électronique dans une fausse paroi.
• Ce capteur garantit que votre bande LED s'éteint automatiquement lorsque la porte de l'armoire est fermée et s'allume immédiatement lorsque la porte est ouverte. Économisez de l'énergie et profitez d'un éclairage pratique dans vos armoires. Voir l'image à la page 2
• convient pour : Bandes LED 12 et 24V

5. Installation

Déterminer l'emplacement de montage :

Déterminez l'endroit où le capteur de porte doit être placé. En règle générale, il est préférable que le capteur soit placé à une hauteur telle qu'il puisse réfléchir correctement le signal infrarouge lorsque la porte est fermée.

Montage en surface :

Montez le capteur dans l'armoire à l'aide des vis fournies. Branchez ensuite le câble de connexion au module de commutation.

Monter la bande LED :

Monter la bande LED à l'intérieur de l'armoire dans un profilé en aluminium.

Connectez le câblage du module de commutation du capteur infrarouge à la bande LED et connectez l'entrée du module de commutation à une alimentation LED. Le schéma de connexion se trouve à la page 2.

Opération de test :

Fermez la porte de l'armoire et observez si le capteur infrarouge reflète le signal. Ouvrez ensuite la porte pour vérifier que la bande LED s'allume comme prévu.

Optimiser le placement (si nécessaire) :

Si la bande LED ne réagit pas de manière cohérente lors de l'ouverture et de la fermeture de la porte, ajustez la position du capteur infrarouge. Expérimentez avec des ajustements mineurs jusqu'à ce que vous obteniez le fonctionnement souhaité.

Fermez la porte de l'armoire et vérifiez le fonctionnement. La bande LED doit maintenant s'allumer automatiquement lorsque la porte est ouverte et s'éteindre lorsque la porte est fermée.

6. Spécifications techniques

Propriétés physiques
Longueur du câble	100 cm
Courant nominal maximal	3 A
Tension d'entrée nominale Plage VDC	12-24 V
Plage de détection	4-20 cm

V. 01 - 15/11/2023

14

©Velleman Group nv

LQS02

Indice de protection IP	IP20
Plage de température de fonctionnement	-20-45 °C

N'utilisez cet appareil qu'avec des accessoires d'origine. Velleman Group nv ne peut être tenu responsable en cas de dommages ou de blessures résultant d'une utilisation (incorrecte) de cet appareil. Pour plus d'informations concernant ce produit et la dernière version de ce manuel, veuillez consulter notre site web www.velleman.eu. Les informations contenues dans ce manuel peuvent être modifiées sans préavis.

© AVIS DE DROIT D'AUTEUR

Le copyright de ce manuel est la propriété de Velleman Group nv. Tous les droits mondiaux sont réservés. Aucune partie de ce manuel ne peut être copiée, reproduite, traduite ou réduite sur un support électronique ou autre sans l'accord écrit préalable du détenteur des droits d'auteur.
