Type product	Deur/raam sensor voor LED verlichting
Merk	EtiamPro
Model	LQS01
Ingangsspanning	12-24 VDC
Maximaal nominale stroom	3 A
Detectiebereik	4-20 cm
Boordiameter	8 mm
Kabellengte	100 cm
Beschermingsgraad	IP20
Bedrijfstemperatuur	-20°C tot 45°C
Hoofdfuncties	Automatisch aan/uit van LED-strips bij openen/sluiten van de deur
Installatietype	Inbouw (boring 8 mm) met verborgen besturingsmodule
Geschikt voor	LED-strips 12V en 24V
Gewicht	Ongeveer 50 g
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Geen schurende middelen gebruiken.
Veiligheid	Niet blootstellen aan regen, vocht of spatwater. Buiten bereik van kinderen houden.
Algemene informatie	Niet bij het huisafval weggooien. Recyclen volgens lokale voorschriften.

Veelgestelde vragen - LQS01 EtiamPro

Hoe installeer ik de LQS01 sensor?

Boor een gat van 8 mm op de gewenste locatie, steek de infraroodsensor in en bevestig deze indien nodig met montagelijm. Sluit de kabel aan op de schakelmodule, verbind vervolgens de LED-strip en de voeding. Test de werking voordat u de installatie voltooit.

Welke voedingsspanning moet ik gebruiken?

De sensor werkt met een spanning van 12 tot 24 VDC. Zorg ervoor dat uw LED-strip en voeding compatibel zijn.

Wat is het detectiebereik?

Het detectiebereik is 4 tot 20 cm. De ideale afstand hangt af van de reflectiviteit van het deuroppervlak.

Kan ik deze sensor gebruiken met 5V LED-strips?

Nee, de sensor is alleen ontworpen voor 12V of 24V LED-strips. Gebruik met een andere spanning kan het apparaat beschadigen.

Wat moet ik doen als de LED-strip niet gaat branden bij het openen van de deur?

Controleer eerst de aansluitingen en de voeding. Zorg ervoor dat de sensor correct is uitgelijnd en dat de detectieafstand wordt gerespecteerd. Probeer de sensor iets te verplaatsen om de infraroodreflectie te optimaliseren.

Is de sensor waterdicht?

Nee, de beschermingsgraad is IP20, wat betekent dat het niet beschermd is tegen vocht. Installeer het in een kast of meubel, beschermd tegen water.

Kan deze sensor worden gebruikt voor andere toepassingen dan kasten?

Ja, het kan worden gebruikt voor elke deur of raam waar u automatische verlichting wenst, mits de montage- en detectieomstandigheden geschikt zijn.

Hoe maak ik de sensor schoon?

Gebruik een zachte, droge doek om stof te verwijderen. Gebruik geen oplosmiddelen of chemische reinigingsmiddelen.

Werkt de sensor met glazen deuren?

Ja, maar het glasoppervlak moet voldoende reflecterend zijn voor het infraroodsignaal. Als de detectie onstabiel is, voeg dan een reflector toe of pas de positie van de sensor aan.

Hoe moet ik dit product aan het einde van zijn levensduur weggooien?

Gooi het apparaat niet bij het huisvuil. Breng het naar een inzamelpunt voor elektronisch afval of retourneer het aan uw leverancier voor recycling.

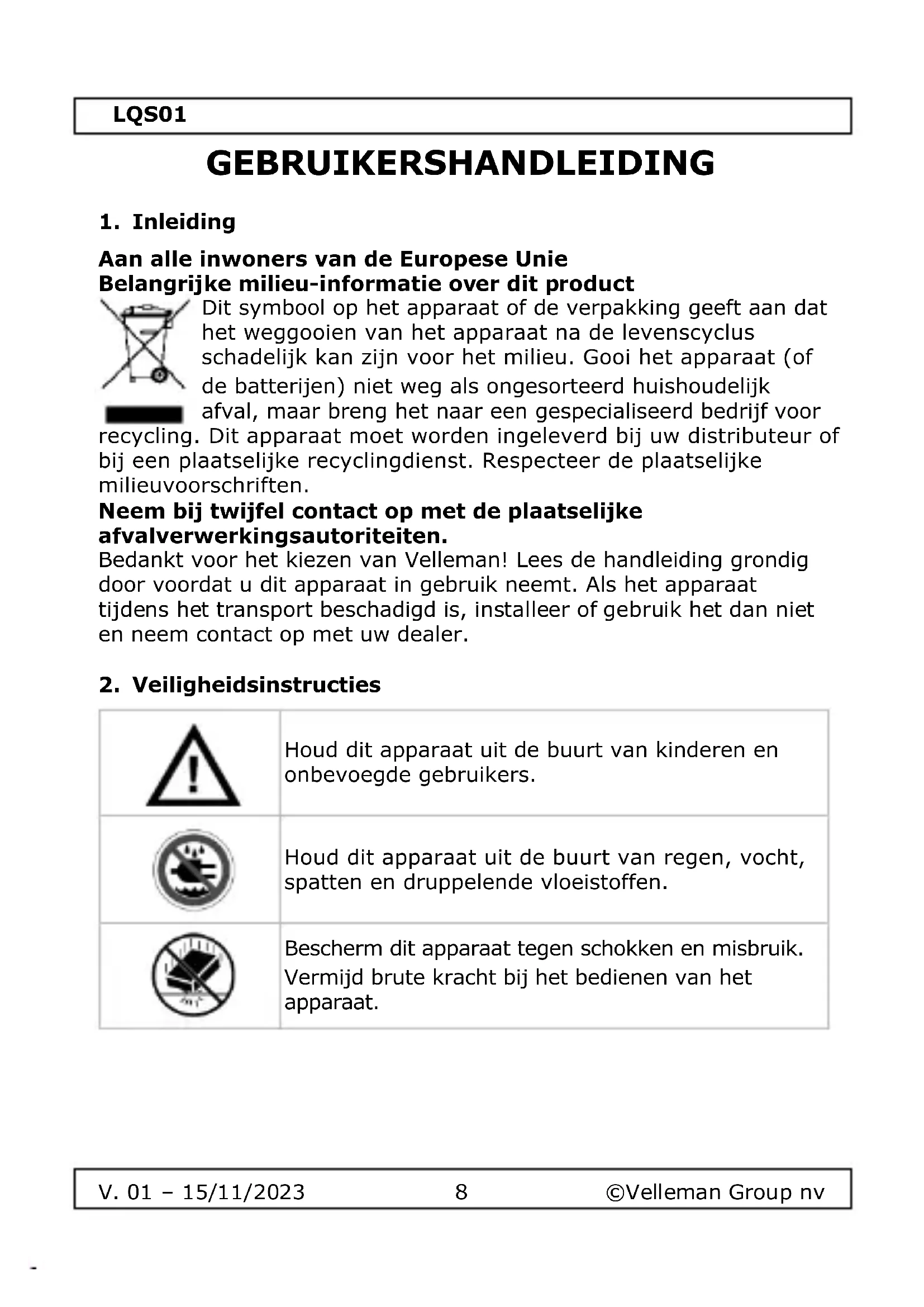

GEBRUIKSAANWIJZING LQS01 EtiamPro

Deursensor schakelaar - inbouw - 12V/24V

Aan alle inwoners van de Europese Unie Belangrijke milieu-informatie over dit product

Dit symbool op het apparaat of de verpakking geeft aan dat het weggooien van het apparaat na de levenscyclus schadelijk kan zijn voor het milieu. Gooi het apparaat (of de batterijen) niet weg als ongesorteerd huishoudelijk afval, maar breng het naar een gespecialiseerd bedrijf voor recycling. Dit apparaat moet worden ingeleverd bij uw distributeur of bij een plaatselijke recyclingdienst. Respecteer de plaatselijke milieuvoorschriften.

Neem bij twijfel contact op met de plaatselijke afvalverwerkingsautoriteiten.

Bedankt voor het kiezen van Velleman! Lees de handleiding grondig door voordat u dit apparaat in gebruik neemt. Als het apparaat tijdens het transport beschadigd is, installeer of gebruik het dan niet en neem contact op met uw dealer.

2. Veiligheidsinstructies

	Houd dit apparaat uit de buurt van kinderen en onbevoegde gebruikers.
	Houd dit apparaat uit de buurt van regen, vocht, spatten en druppelende vloeistoffen.
	Bescherm dit apparaat tegen schokken en misbruik. Vermijd brute kracht bij het bedienen van het apparaat.

LQS01

Bescherm het apparaat tegen extreme hitte en stof.

3. Algemene richtlijnen

Raadpleeg de Velleman Group NV® Service- en

Kwaliteitsgarantie op de laatste pagina's van deze handleiding.

• Maak jezelf vertrouwd met de functies van het apparaat voordat je het daadwerkelijk gebruikt.
  • Alle wijzigingen aan het apparaat zijn verboden.
• Gebruik het apparaat alleen voor het beoogde doel. Bij ongeoorloofd gebruik vervalt de garantie.

4. Kenmerken en specificaties

• Deze compacte deursensor schakelt automatisch de LED-verlichting in je kasten of dressing in. Monteer deze inbouwsensor eenvoudig door een gat van 8mm in de kast te boren. Je kunt de elektronische besturingsmodule gemakkelijk wegwerken in een voorzetwand. Zo krijg je een perfect afgewerkte installatie.
• Deze sensor zorgt ervoor dat je LED-strip automatisch uitschakelt wanneer de kastdeur gesloten is en onmiddellijk inschakelt wanneer de deur geopend wordt. Bespaar energie en geniet van handige verlichting in je kastjes. Zie afbeelding op pagina 2
• geschikt voor: 12 en 24V LED-strips

5. Installatie

Bepaal de montagelocatie:

Bepaal de plaats waar de deursensor moet worden geplaatst. Over het algemeen is het optimaal als de sensor zich op een hoogte bevindt waar hij het infraroodsignaal goed kan weerkaatsen wanneer de deur gesloten is.

Boor het montagegat:

V. 01 - 15/11/2023

9

©Velleman Group nv

LQS01

Gebruik de boormachine om een gat te boren op de gemarkeerde plaats. Zorg ervoor dat het gat groot genoeg is (8mm) om de infraroodsensor veilig te monteren.

Plaats de infraroodsensor:

Plaats de infraroodsensor in het geboorde gat en zet hem stevig vast met wat montagelijk (indien nodig). Sluit vervolgens de aansluitkabel aan op de switchmodule.

Monteer de LED Strip aan de binnenkant van de kast in een aluminium profiel.

Sluit de bedrading van de schakelmodule van de infraroodsensor aan op de LED Strip en verbind de ingang van de schakelmodule met een LED-voeding. Aansluitschema zie pagina 2.

Test:

Sluit het kastdeurtje en kijk of de infraroodsensor het signaal weerkaatst. Open dan de deur en controleer of de LED Strip aangaat zoals verwacht.

Optimaliseer plaatsing (indien nodig):

Als de LED Strip niet consistent reageert bij het openen en sluiten van de deur, pas dan de positie van de infraroodsensor aan.

Experimenteer met kleine aanpassingen tot de gewenste werking is bereikt.

Sluit de kastdeur en controleer de werking. De LED Strip moet nu automatisch aangaan als de deur wordt geopend en uitschakelen als de deur weer dicht is.

6. Technische specificaties

Fysische eigenschappen
Kabellengte	100 cm

V. 01 - 15/11/2023

10

©Velleman Group nv

LQS01

Maximale stroomsterkte	3 A
Ingangsspanning VDC-bereik	12-24 V
boordiameter	8 mm
Detectiebereik	4-20 cm
IP-waarde	IP20
Bedrijfstemperatuurbereik	-20-45 °C

Gebruik dit toestel enkel met originele accessoires. Velleman Group nv kan niet aansprakelijk gesteld worden in geval van schade of letsel ten gevolge van (verkeerd) gebruik van dit toestel. Meer informatie over dit product en de laatste versie van deze handleiding vindt u op onze website www.velleman.eu. De informatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.

© COPYRIGHTVERMELDING

Het auteursrecht op deze handleiding berust bij Velleman Group nv. Alle wereldwijde rechten voorbehouden. Niets uit deze handleiding mag worden gekopieerd, gereproduceerd, vertaald of herleid tot elektronische media of anderszins zonder voorafgaande schriftelijke toestemming van de houder van het auteursrecht.
