LQS01 - Tür/Fenster Sensor EtiamPro - Kostenlose Bedienungsanleitung

Produkttyp	Tür-/Fenstersensor für LED-Beleuchtung
Marke	EtiamPro
Modell	LQS01
Eingangsspannung	12-24 VDC
Maximaler Nennstrom	3 A
Erfassungsbereich	4-20 cm
Bohrdurchmesser	8 mm
Kabellänge	100 cm
Schutzart	IP20
Betriebstemperatur	-20°C bis 45°C
Hauptfunktionen	Automatisches Ein-/Ausschalten von LED-Streifen beim Öffnen/Schließen der Tür
Installationsart	Einbau (Bohrung 8 mm) mit versteckbarem Steuermodul
Geeignet für	LED-Streifen 12V und 24V
Gewicht	Ca. 50 g
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine scheuernden Mittel verwenden.
Sicherheit	Nicht Regen, Feuchtigkeit oder Spritzwasser aussetzen. Außerhalb der Reichweite von Kindern aufbewahren.
Allgemeine Informationen	Nicht mit dem Hausmüll entsorgen. Gemäß den örtlichen Vorschriften recyceln.

Häufig gestellte Fragen - LQS01 EtiamPro

Wie installiere ich den Sensor LQS01?

Bohren Sie ein 8 mm Loch an der gewünschten Stelle, setzen Sie den Infrarotsensor ein und fixieren Sie ihn bei Bedarf mit Montagekleber. Verbinden Sie das Kabel mit dem Schaltmodul, schließen Sie dann den LED-Streifen und das Netzteil an. Testen Sie die Funktion, bevor Sie die Installation abschließen.

Welche Versorgungsspannung verwenden?

Der Sensor arbeitet mit einer Spannung von 12 bis 24 VDC. Stellen Sie sicher, dass Ihr LED-Streifen und Ihr Netzteil kompatibel sind.

Was ist der Erfassungsbereich?

Der Erfassungsbereich beträgt 4 bis 20 cm. Der ideale Abstand hängt von der Reflektivität der Türfläche ab.

Kann ich diesen Sensor mit 5V LED-Streifen verwenden?

Nein, der Sensor ist ausschließlich für 12V oder 24V LED-Streifen ausgelegt. Die Verwendung mit einer anderen Spannung kann das Gerät beschädigen.

Was tun, wenn der LED-Streifen beim Öffnen der Tür nicht leuchtet?

Überprüfen Sie zuerst die Verbindungen und die Stromversorgung. Stellen Sie sicher, dass der Sensor richtig ausgerichtet ist und der Erfassungsabstand eingehalten wird. Versuchen Sie, den Sensor leicht zu verschieben, um die Infrarotreflexion zu optimieren.

Ist der Sensor wasserdicht?

Nein, die Schutzart ist IP20, was bedeutet, dass es nicht gegen Feuchtigkeit geschützt ist. Installieren Sie es im Inneren eines Schranks oder Möbels, geschützt vor Wasser.

Kann dieser Sensor für andere Anwendungen als Schränke verwendet werden?

Ja, es kann für jede Tür oder jedes Fenster verwendet werden, bei dem Sie eine automatische Beleuchtung wünschen, sofern die Montage- und Erfassungsbedingungen geeignet sind.

Wie reinige ich den Sensor?

Verwenden Sie ein trockenes, weiches Tuch, um Staub zu entfernen. Verwenden Sie keine Lösungsmittel oder Chemikalien.

Funktioniert der Sensor mit Glastüren?

Ja, aber die Glasoberfläche muss ausreichend reflektierend für das Infrarotsignal sein. Wenn die Erkennung instabil ist, fügen Sie einen Reflektor hinzu oder passen Sie die Position des Sensors an.

Wie entsorge ich dieses Produkt am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht mit dem Hausmüll. Geben Sie es an einer Sammelstelle für Elektroschrott ab oder geben Sie es zum Recycling an Ihren Händler zurück.

BEDIENUNGSANLEITUNG LQS01 EtiamPro

Türsensorschalter - Unterputzmontage - 12V/24V

BEDIENUNGSANLEITUNG 20

MANUAL DO UTILIZADOR 24

LQS01

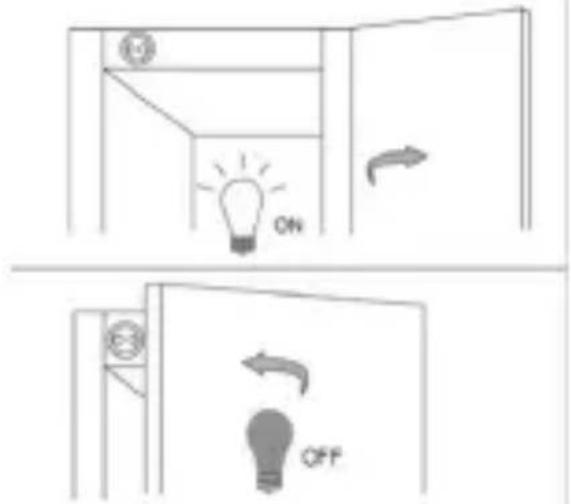

Door sensor switch function

ON OFF

Recessed mount

An alle Einwahner der Europaischen Union

Wichige Umselinkommen zu den Pachit

Dieses Sentual auf den Controls für Nepruchung wird

doue: h, daw die intergrang des berde nach sozen

Tehungskles die Erzeug schadiger kärne. Brugyen, Sis

de Gez. Iuka die Börschaft nicht, so verwärter

Sedunstell, andca 2017 Seuerten

spezielschen Unternehmen zum Recycling in Geben Sie aus Gebu

la. Fuan Hulder, vola be vanu toladan Raymladam,

Liechau Sie der ördlichen Umsinssrechnen

Werten Sie sich im Zweibachfall at Treit Erhe

(1)

Tarke, das Sie als ein Velogar, verbinden haben! Film Iager. Sie

de Hauhshawafel-ericht von Siele Gärä in Ru und

Fohn Siehlerz Gebt von Kindern und

alafugum Bocicola

Hellen Sie- und Gericht von Berger, Ertragster.

Sprzen und zugländen Flexigkeiten für.

Schinen Sie das Gesamt der Staat und Möbierte

Vansuai Se de Gredi Leve Suiyia

i

V.01

- 11.703

20

CVMmar Group

LQS01

Schützen Sie das Gerät vor extremer Hitze und Staub.

3. Allgemeine Leitlinien

Siehe die Velleman Group NV® Service- und Qualitätsgarantie auf den letzten Seiten dieses Handbuchs.

• Machen Sie sich mit den Funktionen des Geräts vertraut, bevor Sie es tatsächlich benutzen.
• Jegliche Veränderungen am Gerät sind verboten.
• Verwenden Sie das Gerät nur für den vorgesehenen Zweck. Bei nicht bestimmungsgemäßer Verwendung des Geräts erlischt die Garantie.

4. Merkmale und Spezifikationen

• Dieser kompakte Türsensor schaltet automatisch die LED-Beleuchtung in Ihren Schränken oder im Ankleidezimmer ein. Montieren Sie diesen Unterputzsensor einfach, indem Sie ein 8-mm-Loch in den Schrank bohren. Das elektronische Steuermodul können Sie leicht in einer Zwischenwand verstecken. So erhalten Sie eine perfekt ausgeführte Installation.
• Dieser Sensor sorgt dafür, dass sich Ihre LED-Leiste automatisch ausschaltet, wenn die Schranktür geschlossen wird, und sich sofort einschaltet, wenn die Tür geöffnet wird. Sparen Sie Energie und genießen Sie komfortable Beleuchtung in Ihren Schränken. Siehe Abbildung auf Seite 2
  • geeignet für: 12 und 24V LED-Streifen

5. Einrichtung

Bestimmen Sie den Montageort:

Bestimmen Sie den Ort, an dem der Türsensor angebracht werden soll. Im Allgemeinen ist es optimal, wenn sich der Sensor in einer

LQS01

Höhe befindet, in der er das Infrarotsignal bei geschlossener Tür richtig reflektieren kann.

Tipp:

Probieren Sie den Betrieb zunächst aus, bevor Sie die endgültige Bohrung vornehmen. Wenn der LED-Streifen beim Öffnen und Schließen der Tür nicht gleichmäßig reagiert, passen Sie die Position des Infrarotsensors an. Experimentieren Sie mit kleineren Anpassungen, bis die gewünschte Funktion erreicht ist.

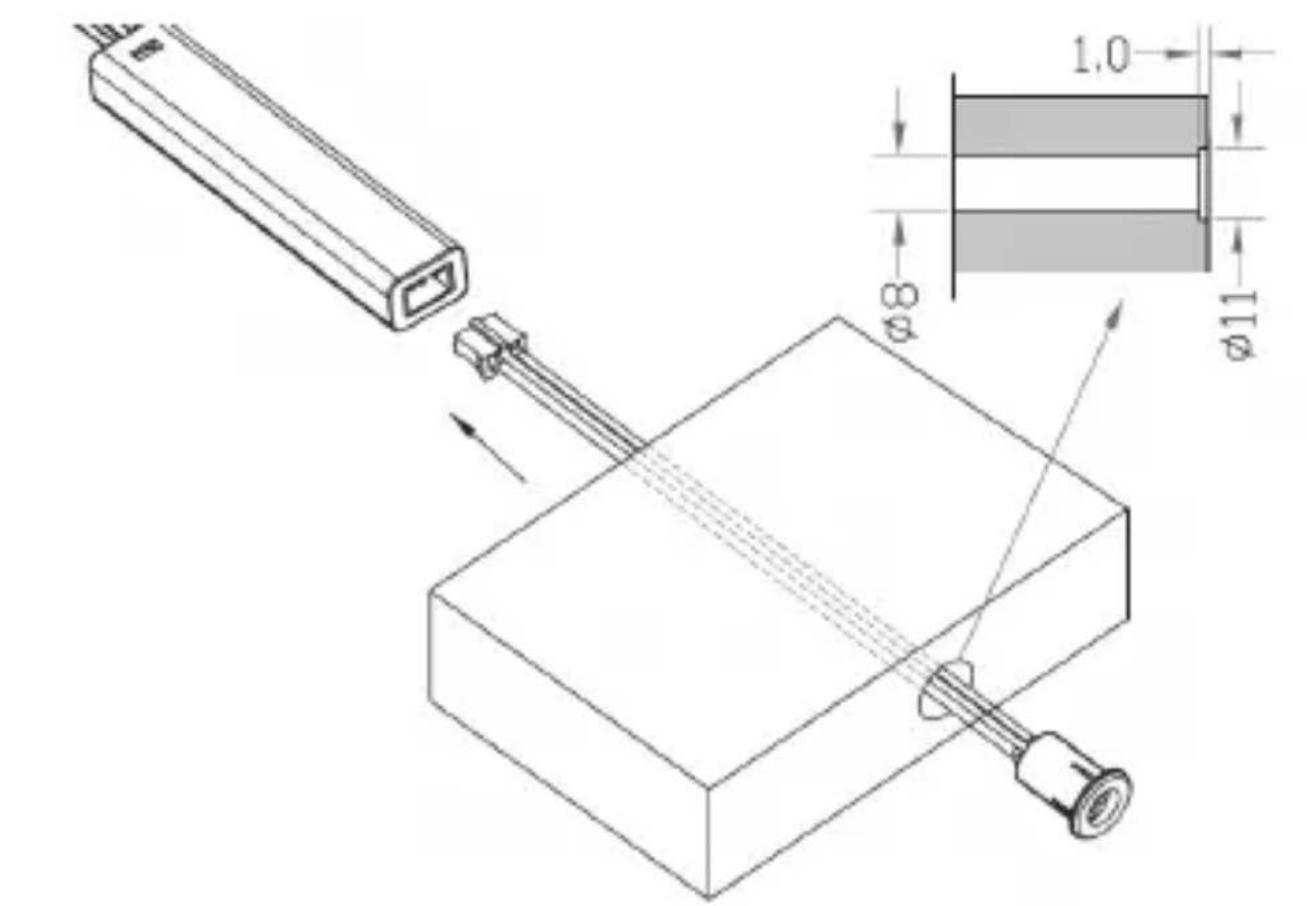

Bohren Sie das Montageloch:

Bohren Sie mit dem Bohrer ein Loch an der markierten Stelle. Stellen Sie sicher, dass das Loch groß genug ist (8 mm), um den Infrarotsensor sicher zu montieren.

Platzieren Sie den Infrarotsensor:

Setzen Sie den Infrarotsensor in die Bohrung ein und fixieren Sie ihn ggf. mit etwas Montagekleber). Schließen Sie dann das Anschlusskabel an das Schaltmodul an.

Montieren Sie den LED-Streifen:

Montieren Sie den LED-Streifen an der Innenseite des Schrankes in einem Aluminiumprofil.

Verbinden Sie die Verdrahtung vom Schaltmodul des Infrarotsensors mit dem LED-Streifen und schließen Sie den Eingang des Schaltmoduls an ein LED-Netzteil an. Anschlussplan siehe Seite 2.

Test:

Schließen Sie die Schranktür und beobachten Sie, ob der Infrarotsensor das Signal reflektiert. Öffnen Sie dann die Tür und überprüfen Sie, ob der LED-Streifen wie erwartet aufleuchtet.

Schließen Sie die Schranktür und überprüfen Sie die Funktion. Der LED-Streifen sollte sich nun automatisch einschalten, wenn die Tür geöffnet wird, und sich ausschalten, wenn die Tür geschlossen ist.

LQS01

6. Technische Daten

Physikalische Eigenschaften
Länge des Kabels	100 cm
Maximaler Nennstrom	3 A
Eingangsspannung Nennwert VDC Bereich	12-24 V
Bohrerdurchmesser	8 mm
Erfassungsbereich	4-20 cm
IP-Einstufung	IP20
Betriebstemperaturbereich	-20-45 °C

Verwenden Sie dieses Gerät nur mit Originalzubehör. Die Velleman Group nv kann nicht für Schäden oder Verletzungen verantwortlich gemacht werden, die durch den (falschen) Gebrauch dieses Geräts entstehen. Weitere Informationen zu diesem Produkt und die neueste Version dieses Handbuchs finden Sie auf unserer Website www.velleman.eu. Die Informationen in diesem Handbuch können ohne vorherige Ankündigung geändert werden.

© COPYRIGHT-VERMERK

Das Urheberrecht an diesem Handbuch liegt bei der Velleman Group nv. Alle weltweiten Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung des Urheberrechtsinhabers kopiert, reproduziert, übersetzt oder auf ein elektronisches Medium oder anderweitig reduziert werden.
