GEBRUIKSAANWIJZING EDS101/SECURE EtiamPro

4.2 Install the door module

Aan alle inwoners van de Europese Unie

Belangrijke milieu-informatie over dit product

Dit symbool op het apparaat of de verpakking geeft aan dat het weggooien van het apparaat na de levenscyclus schadelijk kan zijn voor het milieu. Gooi het apparaat (of de batterijen) niet weg als ongesorteerd huishoudelijk afval, maar breng het naar een gespecialiseerd bedrijf voor recycling. Dit apparaat moet worden ingeleverd bij uw distributeur of bij een plaatselijke recyclingdienst. Respecteer de plaatselijke milieuvoorschriften.

Neem bij twijfel contact op met de plaatselijke afvalverwerkingsautoriteiten.

Bedankt voor het kiezen van Velleman! Lees de handleiding grondig door voordat u dit apparaat in gebruik neemt. Als het apparaat tijdens het transport beschadigd is, installeer of gebruik het dan niet en neem contact op met uw dealer.

2. Algemene richtlijnen

Raadpleeg de Velleman® Service- en Kwaliteitsgarantie op de laatste pagina's van deze handleiding.

3. Algemene beschrijving

Productoverzicht

1. LED-indicator. De LED-indicator bevat alleen de voedingsindicator (POWER). Als het indicatielampje continu rood is, betekent dit dat het apparaat is ingeschakeld.
2. Kabelinterface
3. Debugging poort
   Opmerking: Alleen bedoeld voor foutopsporing.
4. Tamper contact
5. Wiegand-interface
6. DIP-schakelaar

Kabelinterface Beschrijving

Groep nr.	Kabelnr.	Kleur Naam	Beschrijving
Groep A	A1 Rood	+12 V		Voedingsingang
	A2 Zwart GND
Groep B	B1	Geel	RS-485+	RS-485
	B2	Blauw	RS-485-
Groep C	C1	Rood/Groen	VUUR+	BRAND
	C2	Rood/groen	BRAND -	OpmerkingDe status FIRE+ en FIRE- is standaard kortgesloten. Het brandsignaal is ongeldig en de deur is vergrendeld.Als de FIRE+ en FIRE- in open circuit staan, is het brandsignaal geldig en is de deur ontgrendeld.
Groep D	D1	Geel/Blauw	ALM_IN1	Alarm ingang
	D2	Zwart	GND

EDS101/SECURE

Groep nr.	Kabelnr.	Kleur Naam	Beschrijving
	D3 Gee	/Oranje ALM_IN2
	D4 Zwart GND
	D5 Gee	/paars ALM_NC		Alarm Uitgang
	D6 Gee	/Bruin ALM_COM
	D7 Gee	/Rood ALM_NO
	D8 Gee	/groen DEUR_SENSOR		Magnetische ingang deur
	D9 Zwart GND
	D10 Geel/Grijs DEURKNOP			Afsluitknop
	D11 Zwart GND
	D12 Wit/paars DOOR_NC			Uitgang deurslot
	D13	Wit/Geel	DOOR_COM
	D14	Wit/Rood	DEURNEE

Beschrijving Wiegand interface

Groep	Kabel nr.	Kleur	Naam	Beschrijving
Groep E	E1	Bruin	OK	Access Wiegand kaartlezer
	E2	Paars	BZ
	E3	Oranje	ERR
	E4	Groen	W0
	E5	Wit	W1
	E6	Zwart	GND

4. Operatie

4.1 DIP-schakelaar Beschrijving

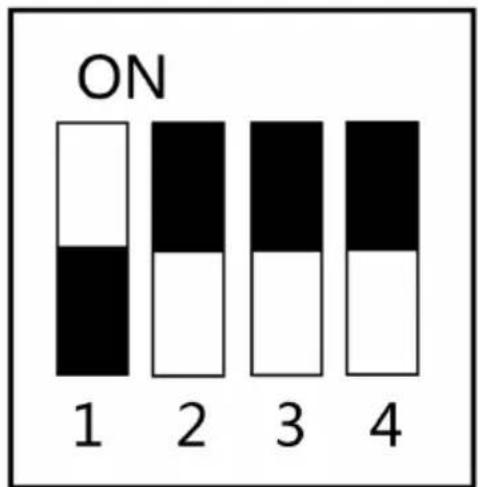

De beschrijving van de DIP-schakelaar is zoals weergegeven in de volgende afbeelding. Nr. 1 tot 4 in de afbeelding zijn schakelaar nummers.

Zet de dipschakelaar op binair 1000 voor standaardconfiguratie zoals weergegeven in de afbeelding.

Pictogram Betekenis
0 weergeven in binaire modus
1 weergeven in binaire modus

Opmerking:

De DIP-schakelaars nr. 1 tot 3 zijn geschikt voor het instellen van het RS-485 communicatieadres. Nr. 4 is voor de Wiegand-modus (OFF: Wiegand-ingang, ON: Wiegand-uitgang).

4.2 Installeer de deurmodule

1. Boor gaten in de muur of op andere plaatsen volgens de montagesjabloon.

Opmerking

Het minimale draaggewicht van de muur of andere plaatsen moet drie keer zwaarder zijn dan het gewicht van het apparaat.

1. Sluit alle kabels aan zoals aangegeven op het standaard bedradingsschema op pagina 3.

Sluit een externe 12VDC-voeding aan op A1 (rood) en A2 (zwart).

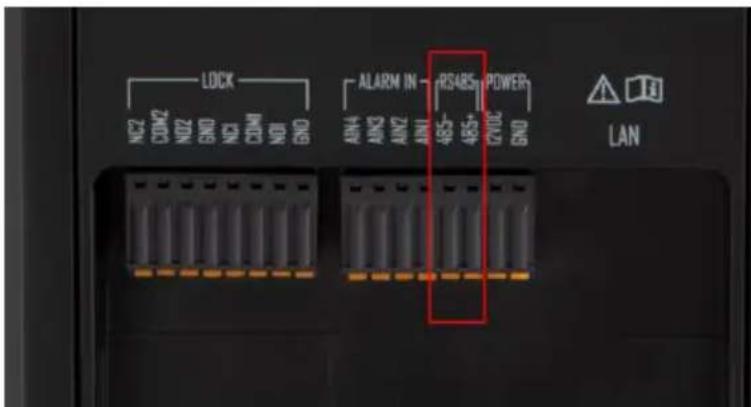

Verbind de EDS101S of EDS101B video intercom RS-485 + en - aansluiting met de EDS101/SECURE beveiligingsmodule B1 (Geel) en B2 (Blauw).

LOCK NC2 COM2 NC3 GND NC4 CDM GND ALARM IN RS485 POWER AN1 AN2 AN3 AN4 485 485+ CYDLC GND LAN

Verbind het elektrische videodeurslot met de beveiligingsmodule:

D13 (wit/geel) en D14 (wit/rood) voor normale open verbinding

D13 (wit/geel) en D12 (wit/paars) voor normale dichte aansluiting

Sluit een voedingsbron aan op het elektrische deurslot. (de beveiligingsmodule heeft alleen een relaisaansluiting)

1. Activeer de 12V-voeding en controleer of de POWER LED-indicator op de beveiligingsmodule brandt.
2. Controleer of de video-intercom (EDS101S of EDS101B) geïnstalleerd is en perfect werkt. Test de Guarding vision-applicatie op uw smartphone en controleer of u oproepen kunt ontvangen wanneer u op de drukknop drukt.

EDS101/SECURE

BELANGRIJK: Koppel de POE-netwerkinterface van de video-intercom (EDS101S of EDS101B) los en weer aan, en wacht tot hij opstart.

1. Open de "guarding vision" applicatie en probeer of je de deur kunt ontgrendelen.

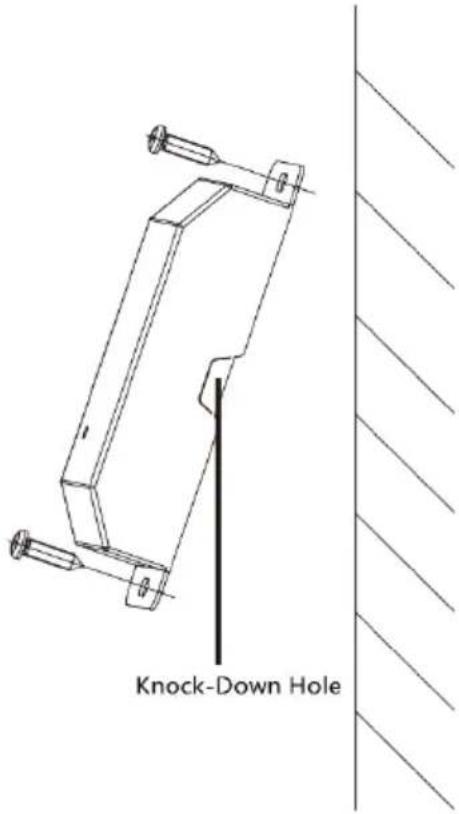

2. Zodra alle functies probleemloos werken, monteert u de beveiligingsmodule zoals afgebeeld in onderstaand schema. Zorg voor een veilige bevestiging en controleer of de sabotageknop "tamper" stevig is ingedrukt.

Knock-Down Hole

Gebruik dit toestel alleen met originele accessoires. Velleman nv kan niet aansprakelijk worden gesteld in geval van schade of letsel ten gevolge van (verkeerd) gebruik van dit toestel.

Ga voor meer informatie over dit product en de nieuwste versie van deze handleiding naar onze website www.velleman.eu.

De informatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.

© COPYRIGHTVERMELDING

Het auteursrecht op deze handleiding berust bij Velleman group nv. Alle wereldwijde rechten voorbehouden. Niets uit deze handleiding mag worden gekopieerd, gereproduceerd, vertaald of herleid tot elektronische media of anderszins zonder voorafgaande schriftelijke toestemming van de houder van het auteursrecht.
