HAA80 - Intercom EtiamPro - Gratis gebruiksaanwijzing en handleiding

Producttype	Bedrade intercom
Merk	EtiamPro
Model	HAA80
Afmetingen	117 x 73 x 43 mm
Gewicht	Ongeveer 200 g
Voeding	12 V DC
Maximaal contactstroom	3 A max. (sleutelschakelaar), 0,5 A max. (sabotagebeveiliging)
Hoofdfuncties	Sleutelschakelaar (N.O. contact), sabotagebeveiligingsschakelaar (N.C. contact), ingebouwde groene en rode LED
Aansluitklemmen	5 aders: groen (gemeenschappelijk), rood (voeding), sabotagebeveiliging, sleutelschakelaar, LED
LED-type	Groene en rode LED met interne weerstand van 1 kΩ in serie
Beoogd gebruik	Toegangscontrole met sleutel en detectie van ongeoorloofde opening
Behuizingsmateriaal	Stevig plastic (schatting)
Onderhoud en reiniging	Reinigen met een vochtige doek, zonder agressieve chemicaliën
Veiligheid	Sabotagebeveiligingsschakelaar detecteert opening van de behuizing
Onderdelen en repareerbaarheid	Originele accessoires aanbevolen; reparatie door een professional
Garantie	24 maanden (consumentenproduct), voorwaarden volgens Velleman
Milieunormen	Niet bij het huishoudelijk afval gooien; recyclen bij het containerpark

Veelgestelde vragen - HAA80 EtiamPro

Hoe sluit ik de intercom HAA80 aan?

Gebruik de meegeleverde 5-aderige kabel. Sluit de 12 V DC voeding aan op klemmen 3 en 8 voor de groene LED, 4 en 7 voor de rode LED. Het N.O. contact van de sleutelschakelaar wordt aangesloten op klemmen 1-2 (max 3A). De sabotagebeveiligingsschakelaar (N.C.) wordt aangesloten op klemmen 5-6 (max 0.5A).

Wat is de voedingsspanning van de intercom HAA80?

Het apparaat werkt op 12 V DC. Zorg ervoor dat de voeding stabiel is en deze spanning niet overschrijdt.

Hoe installeer ik de sabotagebeveiligingsschakelaar?

Schuif de meegeleverde flexibele huls over de hefboom van de sabotagebeveiligingsschakelaar. Sluit de behuizing zodat de hefboom wordt ingedrukt, waardoor het N.C. contact gesloten wordt. Als de behuizing geopend wordt, opent het contact en wordt een alarm geactiveerd.

Wat te doen als de LED niet gaat branden?

Controleer de polariteit van de voeding: de groene LED is aangesloten tussen klem 3 (+12V) en 8 (massa), de rode tussen 4 (+) en 7 (-). Bij omgekeerde polariteit zal de LED niet branden. Controleer ook of de interne weerstand van 1 kΩ niet beschadigd is.

Kan ik de intercom HAA80 buitenshuis gebruiken?

Het apparaat is ontworpen voor gebruik binnenshuis. Bij blootstelling aan vocht of stof kan het beschadigd raken. Installeer het op een droge en weerbestendige plaats.

Wat is de functie van de rode en groene LED?

De groene LED geeft aan dat de voeding aanwezig is en de intercom is ingeschakeld. De rode LED kan worden gebruikt om een specifieke toestand aan te geven, bijvoorbeeld een vergrendelde deur of een alarm. De bedrading is onafhankelijk.

Hoe reinig ik de intercom HAA80?

Gebruik een zachte, licht vochtige doek. Gebruik nooit oplosmiddelen, agressieve chemicaliën of sterke reinigingsmiddelen, omdat deze de behuizing kunnen beschadigen.

Wat is de garantie op het product?

Het product heeft een garantie van 24 maanden op fabricage- of materiaalfouten, te rekenen vanaf de aankoopdatum. Bewaar het aankoopbewijs en neem contact op met uw verkoper voor klachten.

Kan ik de 5-aderige kabel vervangen?

Ja, u kunt een kabel met geschikte doorsnede gebruiken (0,5 mm² aanbevolen). Zorg ervoor dat u de kleurcodering (groen, rood, enz.) en de aansluitingen zoals beschreven in de handleiding respecteert.

Wat te doen als de sleutelschakelaar niet meer werkt?

Controleer eerst of de sleutel vrij 90° kan draaien. Als het contact niet tot stand komt, test de continuïteit met een multimeter. Bij een defect vervangt u de sleutelschakelaar door een origineel onderdeel.

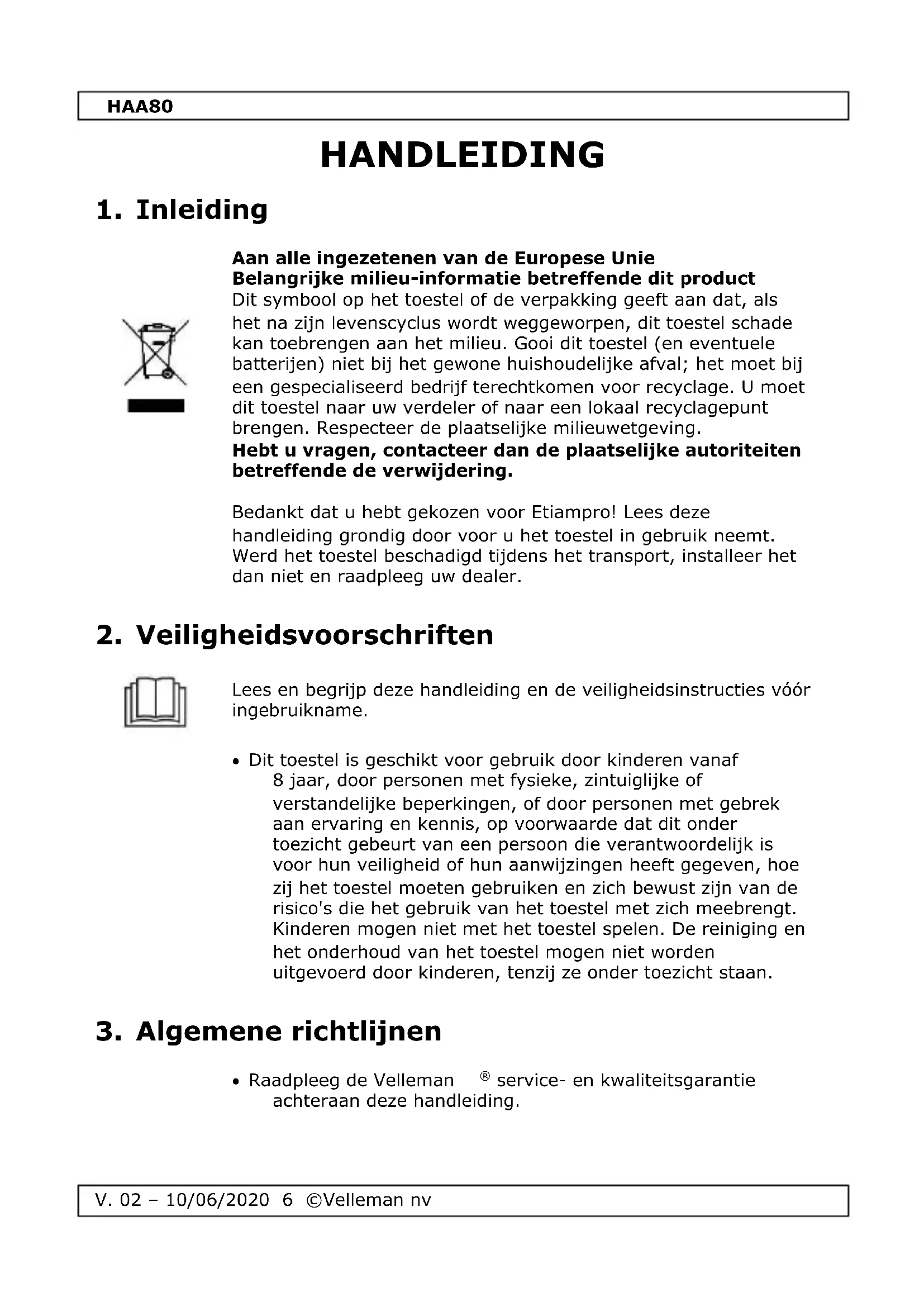

GEBRUIKSAANWIJZING HAA80 EtiamPro

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Bedankt dat u hebt gekozen voor Etiampro! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname.

- Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.

3. Algemene richtlijnen

- Raadpleeg de Velleman ^ service- en kwaliteitsgarantie achteraan deze handleiding.

• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
• Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Noch Velleman nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) – van welke aard dan ook (financieel, fysisch...) voortvloeiend uit het bezit, gebruik of falen van dit product.
• Bewaar deze handleiding voor verdere raadpleging.

4. Beschrijving

1-2	N.O. contact van de sleutelschakelaar (max. 3 A). Draai de sleutel 90° in wijzerzin om het contact te bewerkstelligen.
3-8	Groene led met een interne weerstand van 1 kΩ, geschakeld in serie. Verbind de positieve (+) voeding van 12 VDC met 3 en de massa (-) met 8.
4-7	Rode led met een interne weerstand van 1 kΩ, geschakeld in serie. Verbind de positieve (+) voeding van 12 VDC met 4 en de massa (-) met 7.
5-6	Het N.C. contact van de anti-sabotage schakelaar (max. 0.5 A) is gesloten wanneer de behuizing dicht is. Schuif de flexibele huls (meegeleverd) over de hefboom van de anti-sabotage schakelaar zodat deze inderdaad wordt ingedrukt wanneer u de behuizing sluit.

5. Aansluitklemmen

A	groen
B	rood
C	antisabotageschakelaar
D	sleutelschakelaar
E	5-aderige kabel
F	controlepaneel
G	ON/OFF controle
H	+12V voeding
I	anti-sabotage
J	rode led (-)
K	groene led (-)

6. Reiniging en onderhoud

- Reinig het toestel af en toe met een vochtige doek. Gebruik geen bijtende chemische producten, reinigingsmiddelen of sterke detergenten.

7. Technische specificaties

contacten 12 V, 3 A max. afmetingen 117 x 73 x 43 mm

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.
• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot een jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50% bij ontdekking na een jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruikšgoedeřen, onderdelen of hulpstukkěn die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
