HAA80 - Domofon EtiamPro - Bezpłatna instrukcja obsługi

Typ produktu	Domofon przewodowy
Marka	EtiamPro
Model	HAA80
Wymiary	117 x 73 x 43 mm
Waga	Około 200 g
Zasilanie	12 V DC
Maksymalny prąd styków	3 A max. (wyłącznik kluczowy), 0,5 A max. (wyłącznik antysabotażowy)
Główne funkcje	Wyłącznik kluczowy (styk NO), wyłącznik antysabotażowy (styk NC), wbudowana zielona i czerwona dioda LED
Zaciski połączeniowe	5 przewodów: zielony (wspólny), czerwony (zasilanie), antysabotażowy, wyłącznik kluczowy, LED
Typ diody LED	Zielona i czerwona dioda LED z wewnętrznym rezystorem 1 kΩ w szeregu
Przeznaczenie	Kontrola dostępu za pomocą klucza i wykrywanie nieautoryzowanego otwarcia
Materiał obudowy	Wytrzymały plastik (szacunkowo)
Konserwacja i czyszczenie	Czyścić wilgotną ściereczką, bez agresywnych chemikaliów
Bezpieczeństwo	Wyłącznik antysabotażowy wykrywa otwarcie obudowy
Części zamienne i naprawialność	Zalecane oryginalne akcesoria; naprawa przez profesjonalistę
Gwarancja	24 miesiące (produkt konsumencki), warunki według Velleman
Normy środowiskowe	Nie wyrzucać z odpadami domowymi; recyclować w punkcie selektywnej zbiórki

Często zadawane pytania - HAA80 EtiamPro

Jak podłączyć domofon HAA80?

Użyj dostarczonego kabla 5-żyłowego. Podłącz zasilanie 12 V DC do zacisków 3 i 8 dla zielonej diody LED, 4 i 7 dla czerwonej diody LED. Styk NO wyłącznika kluczowego podłącz do zacisków 1-2 (max 3 A). Wyłącznik antysabotażowy (NC) podłącz do zacisków 5-6 (max 0,5 A).

Jaki jest zasięg napięcia zasilania domofonu HAA80?

Urządzenie działa pod napięciem 12 V DC. Upewnij się, że zasilanie jest stabilne i nie przekracza tego napięcia.

Jak zamontować wyłącznik antysabotażowy?

Nasuń dostarczoną elastyczną tuleję na dźwignię wyłącznika antysabotażowanego. Zamknij obudowę, aby dźwignia była wciśnięta, co zamyka styk NC. Jeśli obudowa jest otwarta, styk otwiera się i uruchamia alarm.

Co zrobić, jeśli dioda LED się nie świeci?

Sprawdź polaryzację zasilania: zielona dioda LED jest podłączona między zaciskiem 3 (+12V) a 8 (masa), czerwona między 4 (+) a 7 (-). Jeśli polaryzacja jest odwrócona, dioda LED nie zaświeci się. Sprawdź również, czy wewnętrzny rezystor 1 kΩ nie jest uszkodzony.

Czy mogę używać domofonu HAA80 na zewnątrz?

Urządzenie jest przeznaczone do użytku wewnątrz pomieszczeń. Jeśli jest narażone na wilgoć lub kurz, może ulec uszkodzeniu. Zamontuj je w suchym i zabezpieczonym przed warunkami atmosferycznymi miejscu.

Jaka jest funkcja czerwonej i zielonej diody LED?

Zielona dioda LED wskazuje, że zasilanie jest obecne i domofon jest włączony. Czerwona dioda LED może być używana do sygnalizowania określonego stanu, na przykład zablokowanych drzwi lub alarmu. Ich okablowanie jest niezależne.

Jak czyścić domofon HAA80?

Użyj miękkiej, lekko wilgotnej ściereczki. Nigdy nie używaj rozpuszczalników, agresywnych chemikaliów ani silnych detergentów, ponieważ mogą uszkodzić obudowę.

Jaka jest gwarancja na produkt?

Produkt objęty jest 24-miesięczną gwarancją na wady produkcyjne lub materiałowe, licząc od daty zakupu. W przypadku reklamacji zachowaj paragon i skontaktuj się ze sprzedawcą.

Czy mogę wymienić kabel 5-żyłowy?

Tak, możesz użyć kabla o odpowiednim przekroju (zalecany 0,5 mm²). Upewnij się, że przestrzegasz kodowania kolorów (zielony, czerwony itp.) oraz połączeń opisanych w instrukcji.

Co zrobić, jeśli wyłącznik kluczowy przestanie działać?

Najpierw sprawdź, czy klucz obraca się swobodnie o 90°. Jeśli styk nie jest ustanowiony, przetestuj ciągłość multimetrem. W przypadku usterki wymień wyłącznik kluczowy na oryginalną część.

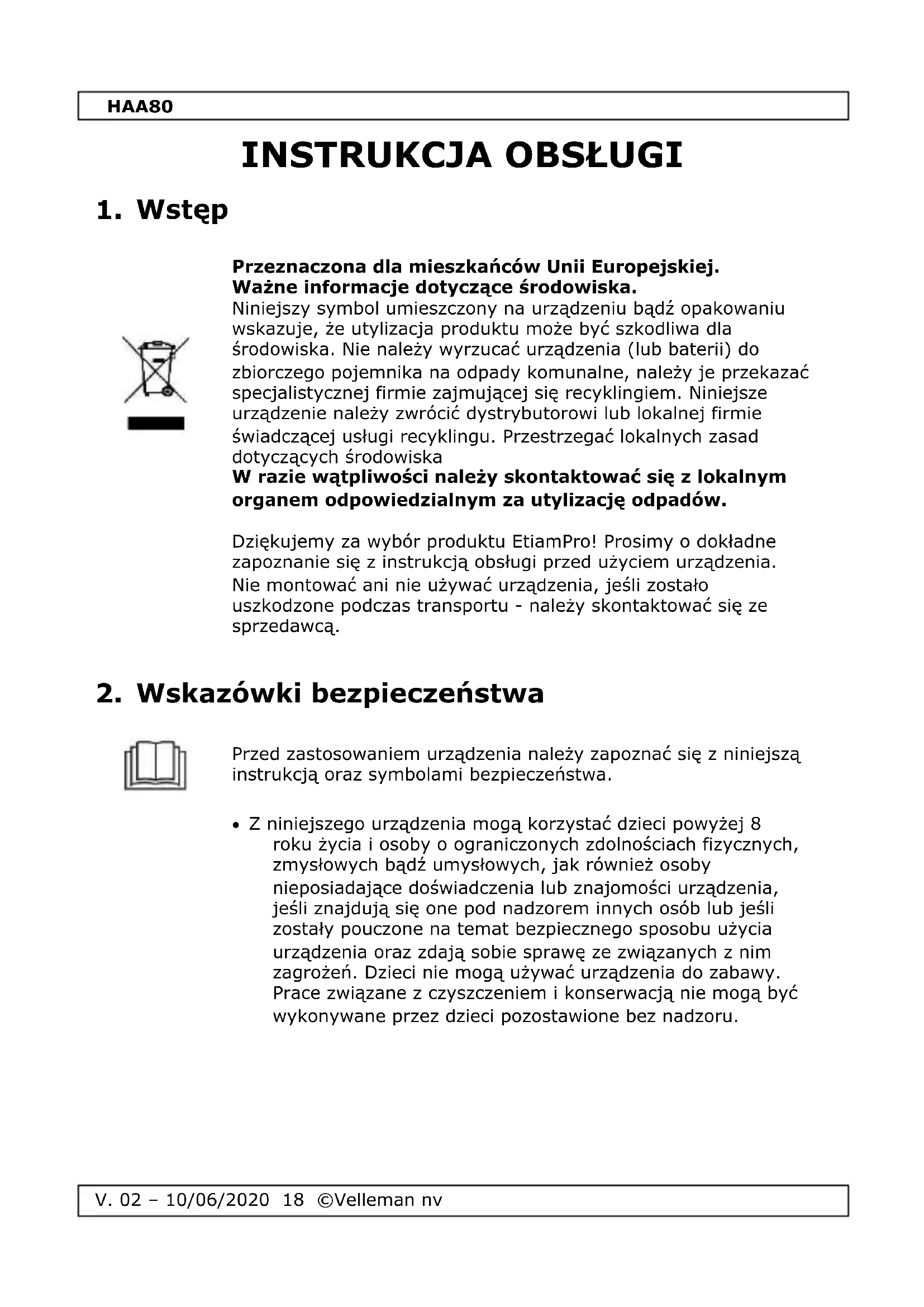

INSTRUKCJA OBSŁUGI HAA80 EtiamPro

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska.

Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska

W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za wybór produktu EtiamPro! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

Przed zastosowaniem urządzenia należy zapoznać się z niniejszą instrukcją oraz symbolami bezpieczeństwa.

- Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci pozostawione bez nadzoru.

3. Informacje ogólne

• Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.
• Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.
• Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji.
• Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.
• Firma Velleman ani jej dystrybutorzy nie ponoszą odpowiedzialności za jakiekolwiek szkody (nadzwyczajne, przypadkowe lub pośrednie) dowolnej natury (finansowe, fizyczne...), wynikające z posiadania, użytkowania lub awarii niniejszego produktu.
• Zachować niniejszą instrukcję na przyszłość.

4. Opis

1-2	Styk zwierny (N.O.) przełącznika kluczykowego (maks. 3 A). Obróć kluczyk w prawo o 90°, aby nawiązać kontakt.
3-8	Zielona dioda LED z wewnętrznym rezystorem 1 kΩ, podłączona szeregowo. Podłączyć plus (+) zasilania 12 VDC z 3 i masę (-) z 8.
4-7	Czerwona dioda LED z wewnętrznym rezystorem 1 kΩ, podłączona szeregowo. Podłączyć plus (+) zasilania 12 VDC z 4 i masę (-) z 7.
5-6	Styk rozwierny (N.C.) wyłącznika antysabotażowego (maks. 0,5 A) jest zamknięty, gdy obudowa jest zamknięta. Wsunąć elastyczną tuleję (w zestawie) na dźwignię wyłącznika antysabotażowego, upewniając się, że jest dociskana podczas zamykania obudowy.

5. Zaciski przyłączeniowe

A	zielony
B	czerwony
C	wyłącznik antysabotażowy
D	przełącznik kluczykowy
E	przewód 5-żyłowy
F	panel sterowania alarmu
G	sterowanie WŁ/WYŁ
H	zasilanie +12V
I	antysabotaż
J	czerwona dioda LED (-)
K	zielona dioda LED (-)

6. Utrzymanie i konserwacja

- Co jakiś czas przetrzeć wilgotną ściereczką, aby utrzymać urządzenie w dobrym stanie. Nie stosować szorstkich środków chemicznych, rozpuszczalników czyszczących ani silnych detergentów.

7. Specyfikacja techniczna

parametry znamionowe styku....12 V / 3 A max. wymiary ....117 x 73 x 43 mm

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejjszego powiadomienia.

© INFORMACJA O PRAWACH AUTORSKICH Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman nv. Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejjszej pisemnej zgody właściciela praw autorskich.
