Type de produit	Interphone filaire
Marque	EtiamPro
Modèle	HAA80
Dimensions	117 x 73 x 43 mm
Poids	Environ 200 g
Alimentation	12 V CC
Courant maximal des contacts	3 A max. (interrupteur à clé), 0,5 A max. (anti-sabotage)
Fonctions principales	Interrupteur à clé (contact N.O.), interrupteur anti-sabotage (contact N.C.), LED verte et rouge intégrées
Bornes de connexion	5 brins : vert (commun), rouge (alimentation), anti-sabotage, interrupteur à clé, LED
Type de LED	LED verte et rouge avec résistance interne de 1 kΩ en série
Utilisation prévue	Contrôle d'accès avec clé et détection d'ouverture non autorisée
Matériau du boîtier	Plastique robuste (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon humide, sans produits chimiques agressifs
Sécurité	Interrupteur anti-sabotage détecte l'ouverture du boîtier
Pièces détachées et réparabilité	Accessoires d'origine recommandés ; réparation par un professionnel
Garantie	24 mois (produit grand public), conditions selon Velleman
Normes environnementales	Ne pas jeter avec les déchets ménagers ; recycler en déchetterie

FOIRE AUX QUESTIONS - HAA80 EtiamPro

Comment brancher l'interphone HAA80 ?

Utilisez le câble à 5 brins fourni. Connectez l'alimentation 12V CC aux bornes 3 et 8 pour la LED verte, 4 et 7 pour la LED rouge. Le contact N.O. de l'interrupteur à clé se raccorde aux bornes 1-2 (max 3A). L'interrupteur anti-sabotage (N.C.) se connecte aux bornes 5-6 (max 0.5A).

Quelle est la tension d'alimentation de l'interphone HAA80 ?

L'appareil fonctionne sous 12 V CC. Assurez-vous que l'alimentation est stable et ne dépasse pas cette tension.

Comment installer l'interrupteur anti-sabotage ?

Glissez le manchon flexible fourni sur le levier de l'interrupteur anti-sabotage. Fermez le boîtier pour que le levier soit enfoncé, ce qui ferme le contact N.C. Si le boîtier est ouvert, le contact s'ouvre et déclenche une alarme.

Que faire si la LED ne s'allume pas ?

Vérifiez la polarité de l'alimentation : la LED verte est connectée entre la borne 3 (+12V) et 8 (masse), la rouge entre 4 (+) et 7 (-). Si la polarité est inversée, la LED ne s'allumera pas. Vérifiez également que la résistance interne de 1 kΩ n'est pas endommagée.

Puis-je utiliser l'interphone HAA80 en extérieur ?

L'appareil est conçu pour une utilisation en intérieur. S'il est exposé à l'humidité ou à la poussière, il risque d'être endommagé. Installez-le dans un endroit sec et à l'abri des intempéries.

Quelle est la fonction de la LED rouge et verte ?

La LED verte indique que l'alimentation est présente et que l'interphone est sous tension. La LED rouge peut être utilisée pour signaler un état particulier, par exemple une porte verrouillée ou une alarme. Leur câblage est indépendant.

Comment nettoyer l'interphone HAA80 ?

Utilisez un chiffon doux légèrement humide. N'utilisez jamais de solvants, de produits chimiques agressifs ou de détergents puissants, car ils pourraient endommager le boîtier.

Quelle est la garantie du produit ?

Le produit bénéficie d'une garantie de 24 mois contre les vices de fabrication ou de matériaux, à compter de la date d'achat. Pour les réclamations, conservez le ticket de caisse et contactez votre revendeur.

Puis-je remplacer le câble à 5 brins ?

Oui, vous pouvez utiliser un câble de section adaptée (0,5 mm² recommandé). Assurez-vous de respecter le code couleur (vert, rouge, etc.) et les connexions décrites dans la notice.

Que faire si l'interrupteur à clé ne fonctionne plus ?

Vérifiez d'abord que la clé tourne librement à 90°. Si le contact ne s'établit pas, testez la continuité avec un multimètre. En cas de défaut, remplacez l'interrupteur à clé par une pièce d'origine.

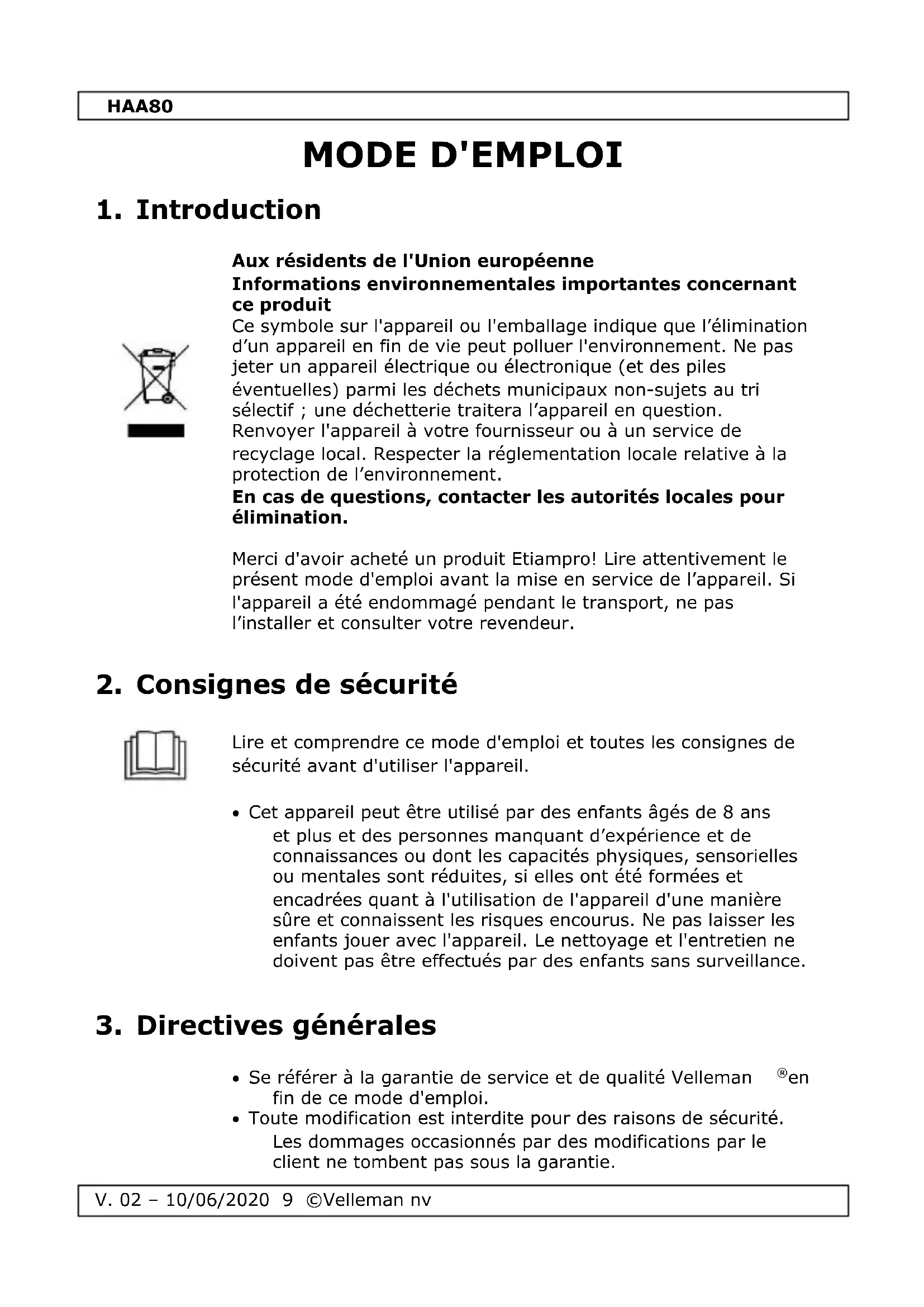

MODE D'EMPLOI HAA80 EtiamPro

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non-sujets au tri sélectif; une déchetterie traitera l'appareil en question.

Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

Merci d'avoir acheté un produit Etiampro! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

3. Directives générales

• Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Ni Velleman SA ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l'utilisation ou le dysfonctionnement de ce produit.
• Garder ce mode d'emploi pour toute référence ultérieure.

4. Description

1-2	Contact N.O. de l'interrupteur à clé (max. 3 A). Tourner la clé 90° dans le sens des aiguilles d'une montre pour établir le contact.
3-8	LED verte avec une résistance interne de 1 kΩ, connectée en série. Connecter l'alimentation positive (+) de 12 VCC avec 3 et la masse (-) avec 8.
4-7	LED rouge avec une résistance interne de 1 kΩ, connectée en série. Connecter l'alimentation positive (+) de 12 VCC avec 4 et la masse (-) avec 7.
5-6	Le contact N.C. de l'interrupteur anti-sabotage (max. 0.5 A) est fermé lorsque le boîtier est fermé. Glisser le manchon flexible (inclus) sur le levier de l'interrupteur anti-sabotage de sorte que l'interrupteur anti-sabotage soit effectivement enfoncé lorsque vous fermez le boîtier.

5. Bornes de connexion

A	vert
B	rouge
C	interrupteur anti-sabotage
D	interrupteur à clé
E	câble à 5 brins
F	panneau de commande
G	contrôle ON/OFF
H	alimentation +12V
I	anti-sabotage
J	LED rouge (-)
K	LED verte (-)

6. Entretien

- Nettoyer occasionnellement l'appareil avec un chiffon humide. Ne pas utiliser d'agents chimiques agressifs, de solvants ni de détergents puissants.

7. Spécifications techniques

contacts 12 V, 3 A max. dimensions 117 x 73 x 43 mm

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans notification préalable.

© DROITS D'AUTEUR Velleman SA est l'ayant-droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant-droit.

Garantie de service et de qualité velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'ue) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective;
• si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un

défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;

- tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrit dans la notice;

- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.

- toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);

- tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;

- une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;

- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
