HAA80 - Intercomunicador EtiamPro - Manual de utilização gratuito

Tipo de produto	Interface com fio
Marca	EtiamPro
Modelo	HAA80
Dimensões	117 x 73 x 43 mm
Peso	Aproximadamente 200 g
Alimentação	12 V CC
Corrente máxima dos contatos	3 A máx. (interruptor à chave), 0,5 A máx. (anti-sabotagem)
Funções principais	Interruptor à chave (contato N.A.), interruptor anti-sabotagem (contato N.F.), LED verde e vermelho integrados
Terminais de conexão	5 fios: verde (comum), vermelho (alimentação), anti-sabotagem, interruptor à chave, LED
Tipo de LED	LED verde e vermelho com resistor interno de 1 kΩ em série
Uso previsto	Controle de acesso com chave e detecção de abertura não autorizada
Material da caixa	Plástico resistente (estimativa)
Manutenção e limpeza	Limpar com um pano úmido, sem produtos químicos agressivos
Segurança	Interruptor anti-sabotagem detecta a abertura da caixa
Peças de reposição e reparabilidade	Acessórios originais recomendados; reparo por um profissional
Garantia	24 meses (produto de consumo), condições conforme Velleman
Normas ambientais	Não descartar com lixo doméstico; reciclar em ponto de coleta

Perguntas frequentes - HAA80 EtiamPro

Como conectar o interfone HAA80?

Use o cabo de 5 fios fornecido. Conecte a alimentação 12V CC aos terminais 3 e 8 para o LED verde, 4 e 7 para o LED vermelho. O contato N.A. do interruptor à chave se conecta aos terminais 1-2 (máx. 3A). O interruptor anti-sabotagem (N.F.) se conecta aos terminais 5-6 (máx. 0.5A).

Qual é a tensão de alimentação do interfone HAA80?

O aparelho funciona sob 12 V CC. Certifique-se de que a alimentação é estável e não excede essa tensão.

Como instalar o interruptor anti-sabotagem?

Deslize a manga flexível fornecida sobre a alavanca do interruptor anti-sabotagem. Feche a caixa para que a alavanca seja pressionada, fechando o contato N.F. Se a caixa for aberta, o contato abre e dispara um alarme.

O que fazer se o LED não acender?

Verifique a polaridade da alimentação: o LED verde está conectado entre o terminal 3 (+12V) e 8 (massa), o vermelho entre 4 (+) e 7 (-). Se a polaridade estiver invertida, o LED não acenderá. Verifique também se o resistor interno de 1 kΩ não está danificado.

Posso usar o interfone HAA80 ao ar livre?

O aparelho foi projetado para uso em ambientes internos. Se exposto à umidade ou poeira, pode ser danificado. Instale-o em local seco e protegido das intempéries.

Qual é a função do LED vermelho e verde?

O LED verde indica que a alimentação está presente e que o interfone está ligado. O LED vermelho pode ser usado para sinalizar um estado específico, por exemplo, porta trancada ou alarme. A fiação deles é independente.

Como limpar o interfone HAA80?

Use um pano macio levemente úmido. Nunca use solventes, produtos químicos agressivos ou detergentes fortes, pois podem danificar a caixa.

Qual é a garantia do produto?

O produto possui garantia de 24 meses contra defeitos de fabricação ou materiais, a partir da data de compra. Para reclamações, guarde o comprovante de compra e entre em contato com seu revendedor.

Posso substituir o cabo de 5 fios?

Sim, você pode usar um cabo de seção adequada (0,5 mm² recomendado). Certifique-se de respeitar o código de cores (verde, vermelho, etc.) e as conexões descritas no manual.

O que fazer se o interruptor à chave não funcionar mais?

Primeiro, verifique se a chave gira livremente 90°. Se o contato não estabelecer, teste a continuidade com um multímetro. Em caso de defeito, substitua o interruptor à chave por uma peça original.

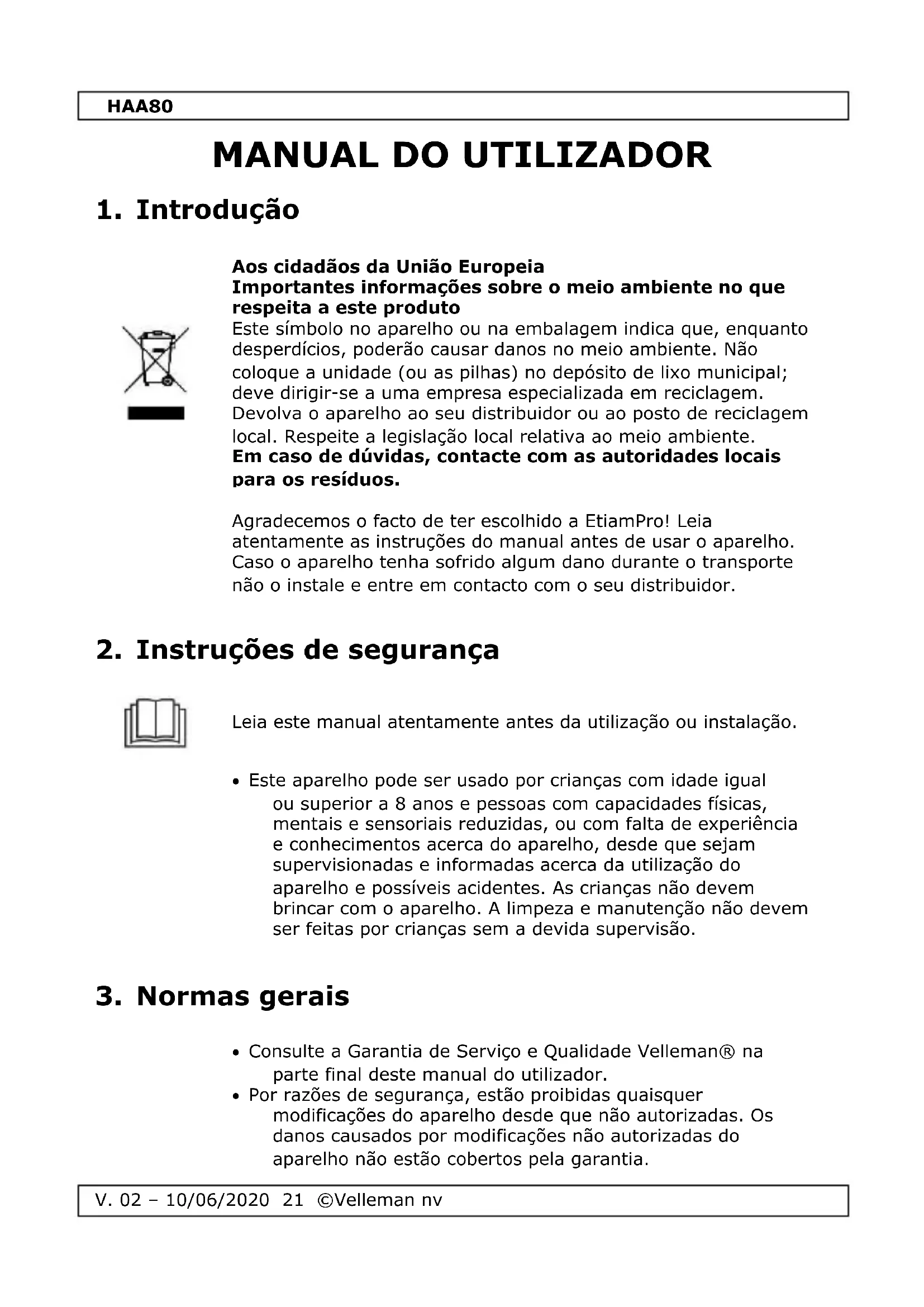

MANUAL DE UTILIZADOR HAA80 EtiamPro

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem.

Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter escolhido a EtiamPro! Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Leia este manual atentamente antes da utilização ou instalação.

- Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão.

3. Normas gerais

• Consulte a Garantia de Serviço e Qualidade Velleman® na parte final deste manual do utilizador.

• Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.

• Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.

• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.
• Nem Velleman NV nem os seus distribuidores podem ser responsabilizados por quaisquer danos (extraordinário, incident ou indireto) - de qualquer natureza decorrentes (financeira, física...) a partir da posse, uso ou falha do produto.
• Guarde este manual para posterior consulta.

4. Descrição

1-2	Contacto N.O (normalmente aberto) do interruptor de chave (máx. 3 A) Rode a chave 90° no sentido dos ponteiros do relógio de modo a fazer contacto.
3-8	LED verde com uma resistência interna de 1 kΩ, ligado em série. Ligue a fonte de alimentação positiva (+) de 12 VDC ao 3 e a ligação terra (-) ao 8.
4-7	LED vermelho com uma resistência interna de 1 kΩ, ligado em série. Ligue a fonte de alimentação positiva (+) de 12 VDC ao 4 e a ligação terra (-) ao 7.
5-6	O contacto N.C. (normalmente fechado) do interruptor de segurança (máx. 0.5 A) está fechado sempre que a caixa está fechada. Faça deslizar a manga flexível (incluída) pela alavanca do interrutor de segurança, certificando-se de que esta última fica pressionada quando a caixa está fechada.

5. terminais de ligação

A	verde
B	vermelho
C	interruptor segurança
D	interruptor de chave
E	fio de 5 núcleos
F	painel de controlo do alarme
G	comando ON/OFF
H	alimentação +12V
I	segurança
J	LED vermelho (-)
K	LED verde (-)

6. Cuidados e manutenção

- De vez em quando limpe o aparelho com um pano húmido para que fique como novo. Não use químicos, solventes ou detergentes abrasivos.

7. Especificações

tipos de contacto ....12 V, 3 A máx. dimensões ....117 x 73 x 43 mm

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados.

Nenhuma parte deste manual pode ser copiada, reproduzida, traduzida ou resumida por qualquer eletrónica, ou de outra forma, sem prévio consentimento por parte da detentora dos direitos de autor.
