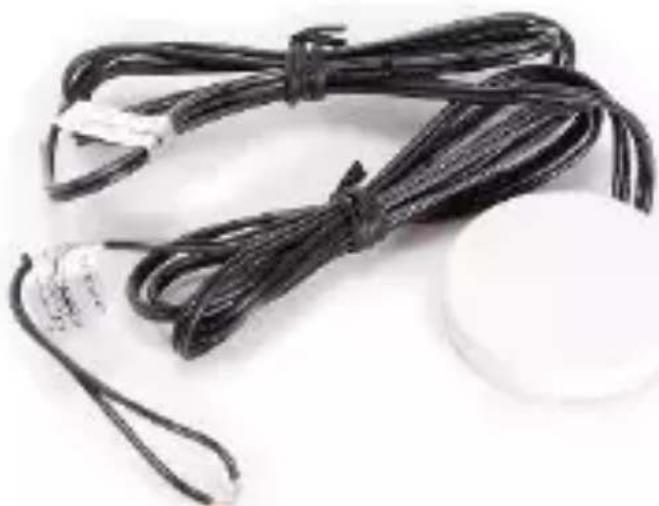

LQS05 - Sensor EtiamPro - Gratis gebruiksaanwijzing en handleiding

Producttype	Aanraaksensor / Aanraakschakelaar
Merk	EtiamPro
Model	LQS05
Voedingsspanning	12 - 24 V DC
Maximaal nominale stroom	3 A
Detectiebereik	32 mm
Kabellengte	100 cm
Beschermingsgraad	IP20
Bedrijfstemperatuur	-20 °C tot 45 °C
Compatibiliteit	LED-strips 12V en 24V
Werkingsmodus	Aan/uit door kort aanraken (0,5 s)
Installatiemateriaal	Onder houten panelen, marmer of ander isolerend materiaal
Maximale dikte van het materiaal	32 mm (afhankelijk van het materiaaltype)
Installatie	Lijmen van de sensor onder het isolerende materiaal
Onderhoud	Reinigen met een droge, zachte doek. Vermijd vocht en schurende producten.
Veiligheid	Niet blootstellen aan regen of vocht. Niet demonteren. Alleen gebruiken met originele accessoires.
Reserveonderdelen	Geen losse onderdelen. Het apparaat is niet door de gebruiker te repareren.
Garantie	Fabrieksgarantie Velleman (zie voorwaarden in de handleiding)
Algemene informatie	Handleiding gratis te downloaden op notice-facile.com en Velleman-website.

Veelgestelde vragen - LQS05 EtiamPro

Hoe installeer ik de aanraaksensor LQS05?

Bepaal de montageplaats, lijm vervolgens de sensor (logo-zijde) onder het isolerende materiaal (hout, marmer, enz.) met een maximale dikte van 32 mm. Test eerst met tijdelijke plakband. Sluit de bedrading van de module aan op de LED-strip en een voeding van 12-24 V DC.

Wat is het detectiebereik van de LQS05?

Het detectiebereik is maximaal 32 mm door een isolerend materiaal. Deze afstand kan variëren afhankelijk van het materiaaltype.

Is de LQS05 compatibel met 12V LED-strips?

Ja, de LQS05 is ontworpen voor 12V en 24V LED-strips. Controleer of de spanning van uw LED-strip overeenkomt met die van uw voeding.

Wat is de maximale dikte van het materiaal dat de sensor kan doordringen?

De aanbevolen maximale dikte is 32 mm. Om de detectie te verbeteren, kunt u het materiaal frezen om de dikte te verminderen.

Wat te doen als de sensor niet reageert op aanraking?

Controleer eerst de dikte van het isolerende materiaal (max 32 mm). Zorg ervoor dat de sensor goed is gelijmd en de bedrading correct is aangesloten. Test met tijdelijke plakband voordat u definitief bevestigt.

Is de LQS05 waterdicht?

Nee, de beschermingsgraad is IP20, wat betekent dat het niet beschermd is tegen water. Installeer het binnen, uit de buurt van regen en vocht.

Hoe reinig ik de aanraaksensor?

Reinig het oppervlak van de sensor met een droge, zachte doek. Gebruik geen schurende producten of oplosmiddelen. Vermijd contact met water.

Wat is de garantie van de LQS05?

De LQS05 valt onder de service- en kwaliteitsgarantie van Velleman Group NV (zie de laatste pagina's van de handleiding voor de voorwaarden).

Kan ik de LQS05 buitenshuis gebruiken?

Nee, de IP20-classificatie staat geen buitengebruik toe. Gebruik het alleen in een droge binnenomgeving.

Hoe sluit ik de LQS05-module aan op mijn installatie?

Sluit de uitgang van de module aan op uw LED-strip en de ingang op een voeding van 12-24 V DC. Volg het aansluitschema in de handleiding (pagina 2).

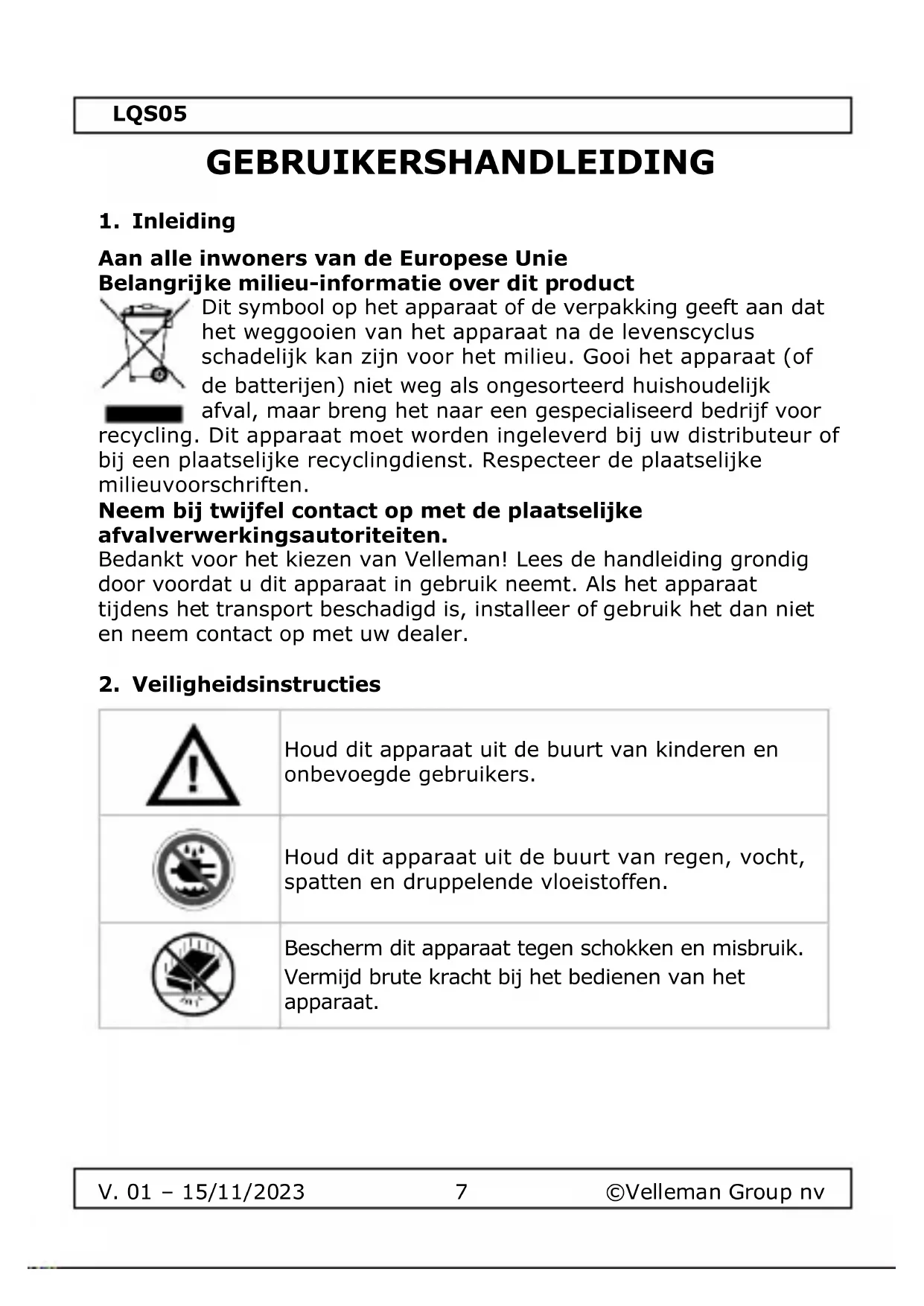

GEBRUIKSAANWIJZING LQS05 EtiamPro

Hidden Led touch ON/OFF switch for furniture panel - 12V/24V Verborgen led-aanraakschakelaar voor meubelpaneel - 12V/24V Interrupteur tactile à Led caché pour panneau d'ameublement - 12V/24V Interruptor táctil ON/OFF oculto de Led para panel de muebles - 12V/24V Versteckter Led Touch ON/OFF Schalter für Möbelpanel - 12V/24V Interruptor tátil oculto com Led ON/OFF para painel de móveis - 12V/24V

Aan alle inwoners van de Europese Unie Belangrijke milieu-informatie over dit product

Dit symbool op het apparaat of de verpakking geeft aan dat het weggooien van het apparaat na de levenscyclus schadelijk kan zijn voor het milieu. Gooi het apparaat (of de batterijen) niet weg als ongesorteerd huishoudelijk afval, maar breng het naar een gespecialiseerd bedrijf voor recycling. Dit apparaat moet worden ingeleverd bij uw distributeur of bij een plaatselijke recyclingdienst. Respecteer de plaatselijke milieuvoorschriften.

Neem bij twijfel contact op met de plaatselijke afvalverwerkingsautoriteiten.

Bedankt voor het kiezen van Velleman! Lees de handleiding grondig door voordat u dit apparaat in gebruik neemt. Als het apparaat tijdens het transport beschadigd is, installeer of gebruik het dan niet en neem contact op met uw dealer.

2. Veiligheidsinstructies

	Houd dit apparaat uit de buurt van kinderen en onbevoegde gebruikers.
	Houd dit apparaat uit de buurt van regen, vocht, spatten en druppelende vloeistoffen.
	Bescherm dit apparaat tegen schokken en misbruik. Vermijd brute kracht bij het bedienen van het apparaat.

Bescherm het apparaat tegen extreme hitte en stof.

3. Algemene richtlijnen

Raadpleeg de Velleman Group NV® Service- en

Kwaliteitsgarantie op de laatste pagina's van deze handleiding.

• Maak jezelf vertrouwd met de functies van het apparaat voordat je het daadwerkelijk gebruikt.
  • Alle wijzigingen aan het apparaat zijn verboden.
• Gebruik het apparaat alleen voor het beoogde doel. Bij ongeoorloofd gebruik vervalt de garantie.

4. Kenmerken en specificaties

- Dit product is een uniek ontwerp voor klasse III isolatietoestellen gebaseerd op menselijke aanraking terwijl de aanraakschakelaar binnen/onder houten platen of andere isolatiematerialen wordt geïnstalleerd. - Functiebeschrijving: Installeer de touchdimmer in of onder de houten plank (of ander isolatiemateriaal zoals marmer), schakel het licht in of uit door het binnen 0,5 seconden kort aan te raken op het oppervlak van de houten plank.

Zie afbeelding op pagina 2.

- geschikt voor: 12 en 24V LED-strips

5. Installatie

Bepaal de montageplaats:

Bepaal waar de aanraakschakelaar moet worden geplaatst. Kies een locatie voor de aanraakschakelaar waar de kans op onbedoelde bewegingen minimaal is.

Lijm de sensor met het voedingslogo onder het isolatiemateriaal met een maximale dikte van 32 mm (afhankelijk van het type materiaal).

LQS05

Belangrijk!

Bevestig de schakelaar eerst met tijdelijke tape aan de achterkant en test de werking. Probeer de dikte van de plaat te verminderen door in het materiaal te frezen om de werking te verbeteren.

Monteer de LED Strip in een aluminium profiel.

Sluit de bedrading van de schakelmodule aan op de LED Strip en verbind de ingang van de schakelmodule met een LED-voeding. Aansluitschema zie pagina 2.

6. Technische specificaties

Fysische eigenschappen
Kabellengte	100 cm
Maximale stroomsterkte	3 A
Ingangsspanning VDC-bereik	12-24 V
Detectiebereik	32 mm
IP-waarde	IP20
Bedrijfstemperatuurbereik	-20-45 °C

Gebruik dit toestel enkel met originele accessoires. Velleman Group nv kan niet aansprakelijk gesteld worden in geval van schade of letsel ten gevolge van (verkeerd) gebruik van dit toestel. Meer informatie over dit product en de laatste versie van deze handleiding vindt u op onze website www.velleman.eu. De informatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.

© COPYRIGHTVERMELDING

Het auteursrecht op deze handleiding berust bij Velleman Group nv. Alle wereldwijde rechten voorbehouden. Niets uit deze handleiding mag worden gekopieerd, gereproduceerd, vertaald of herleid tot elektronische media of anderszins zonder voorafgaande schriftelijke toestemming van de houder van het auteursrecht.
