LQS05 - Capteur EtiamPro - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur tactile / Interrupteur tactile
Marque	EtiamPro
Modèle	LQS05
Tension d'alimentation	12 - 24 V DC
Courant nominal maximal	3 A
Plage de détection	32 mm
Longueur de câble	100 cm
Indice de protection	IP20
Température de fonctionnement	-20 °C à 45 °C
Compatibilité	Bandes LED 12V et 24V
Mode de fonctionnement	Allumer/éteindre par toucher bref (0,5 s)
Matériau d'installation	Sous panneaux de bois, marbre ou autre matériau isolant
Épaisseur maximale du matériau	32 mm (selon le type de matériau)
Installation	Collage du capteur sous le matériau isolant
Entretien	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les produits abrasifs.
Sécurité	Ne pas exposer à la pluie ou à l'humidité. Ne pas démonter. Utiliser uniquement avec des accessoires d'origine.
Pièces détachées	Aucune pièce détachable. L'appareil est non réparable par l'utilisateur.
Garantie	Garantie constructeur Velleman (voir conditions dans le manuel)
Informations générales	Notice disponible en téléchargement gratuit sur notice-facile.com et site Velleman.

FOIRE AUX QUESTIONS - LQS05 EtiamPro

Comment installer le capteur tactile LQS05 ?

Déterminez l'emplacement de montage, puis collez le capteur (côté logo) sous le matériau isolant (bois, marbre, etc.) d'une épaisseur maximale de 32 mm. Testez d'abord avec un ruban adhésif temporaire. Raccordez le câblage du module à la bande LED et à une alimentation 12-24 V DC.

Quelle est la plage de détection du LQS05 ?

La plage de détection est de 32 mm maximum à travers un matériau isolant. Cette distance peut varier selon le type de matériau.

Le LQS05 est-il compatible avec les bandes LED 12V ?

Oui, le LQS05 est conçu pour les bandes LED 12V et 24V. Vérifiez que la tension de votre bande LED correspond à celle de votre alimentation.

Quelle est l'épaisseur maximale du matériau que le capteur peut traverser ?

L'épaisseur maximale recommandée est de 32 mm. Pour améliorer la détection, vous pouvez fraiser le matériau pour réduire l'épaisseur.

Que faire si le capteur ne répond pas au toucher ?

Vérifiez d'abord l'épaisseur du matériau isolant (max 32 mm). Assurez-vous que le capteur est correctement collé et que le câblage est bien connecté. Testez avec un ruban adhésif temporaire avant de fixer définitivement.

Le LQS05 est-il étanche ?

Non, l'indice de protection est IP20, ce qui signifie qu'il n'est pas protégé contre l'eau. Installez-le à l'intérieur, à l'abri de la pluie et de l'humidité.

Comment nettoyer le capteur tactile ?

Nettoyez la surface du capteur avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants. Évitez tout contact avec l'eau.

Quelle est la garantie du LQS05 ?

Le LQS05 est couvert par la garantie de service et de qualité de Velleman Group NV (voir les dernières pages du manuel pour les conditions).

Puis-je utiliser le LQS05 en extérieur ?

Non, l'indice IP20 ne permet pas une utilisation en extérieur. Utilisez-le uniquement dans un environnement intérieur sec.

Comment connecter le module LQS05 à mon installation ?

Branchez la sortie du module à votre bande LED et l'entrée à une alimentation 12-24 V DC. Respectez le schéma de connexion fourni dans le manuel (page 2).

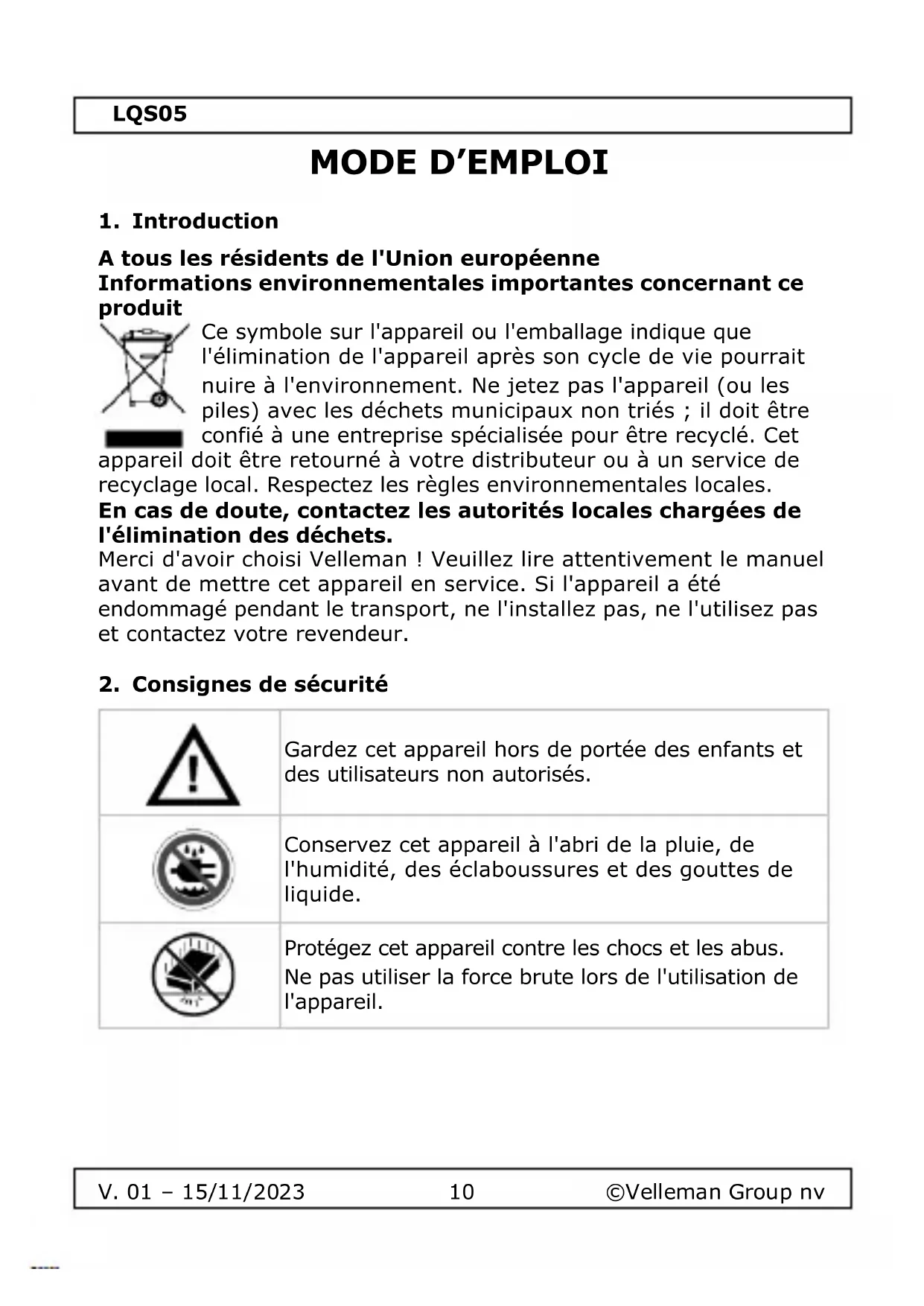

MODE D'EMPLOI LQS05 EtiamPro

A tous les résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination de l'appareil après son cycle de vie pourrait nuire à l'environnement. Ne jetez pas l'appareil (ou les piles) avec les déchets municipaux non triés ; il doit être confié à une entreprise spécialisée pour être recyclé. Cet appareil doit être retourné à votre distributeur ou à un service de recyclage local. Respectez les règles environnementales locales.

En cas de doute, contactez les autorités locales chargées de l'élimination des déchets.

Merci d'avoir choisi Velleman ! Veuillez lire attentivement le manuel avant de mettre cet appareil en service. Si l'appareil a été endommagé pendant le transport, ne l'installez pas, ne l'utilisez pas et contactez votre revendeur.

2. Consignes de sécurité

	Gardez cet appareil hors de portée des enfants et des utilisateurs non autorisés.
	Conservez cet appareil à l'abri de la pluie, de l'humidité, des éclaboussures et des gouttes de liquide.
	Protégez cet appareil contre les chocs et les abus. Ne pas utiliser la force brute lors de l'utilisation de l'appareil.

LQS05

Protégez l'appareil contre la chaleur extrême et la poussière.

3. Lignes directrices générales

Reportez-vous à la garantie de service et de qualité de Velleman Group NV® qui figure dans les dernières pages de ce manuel.

• Familiarisez-vous avec les fonctions de l'appareil avant de l'utiliser.
  • Toute modification de l'appareil est interdite.
  • N'utilisez l'appareil que pour l'usage auquel il est destiné. L'utilisation non autorisée de l'appareil annule la garantie.

4. Caractéristiques et spécifications

• Ce produit est une conception unique pour les appareils d'isolation de classe III, basée sur l'application du toucher humain lorsque l'interrupteur tactile est installé à l'intérieur/en dessous de panneaux de bois ou d'autres matériaux d'isolation.
• Description de la fonction : Installer le variateur tactile à l'intérieur ou sous le panneau de bois (ou autre matériau isolant comme le marbre), allumer/éteindre la lumière en touchant brièvement la surface du panneau de bois dans un délai de 0,5 seconde. Voir l'image à la page 2.
• convient pour : Bandes LED 12 et 24V

5. Installation

Déterminer l'emplacement de montage :

Déterminer l'emplacement de l'interrupteur à effleurement. Choisissez un emplacement pour l'interrupteur tactile où la probabilité d'un mouvement involontaire est minimale.

LQS05

Collez le capteur avec le logo de puissance sous le matériau isolant d'une épaisseur maximale de 32 mm (en fonction du type de matériau).

Important!

Fixez d'abord l'interrupteur à l'arrière à l'aide d'un ruban adhésif temporaire et testez le fonctionnement. Essayez de réduire l'épaisseur de la plaque en la fraisant dans le matériau afin d'améliorer le fonctionnement.

Monter la bande LED :

Monter la bande LED dans un profilé en aluminium.

Connectez le câblage du module de commutation à la bande LED et connectez l'entrée du module de commutation à une alimentation LED. Le schéma de connexion se trouve à la page 2.

1. Spécifications techniques

Propriétés physiques
Longueur du câble	100 cm
Courant nominal maximal	3 A
Tension d'entrée nominale Plage VDC	12-24 V
Plage de détection	32 mm
Indice de protection IP	IP20
Plage de température de fonctionnement	-20-45 °C

N'utilisez cet appareil qu'avec des accessoires d'origine. Velleman Group nv ne peut être tenu responsable en cas de dommages ou de blessures résultant d'une utilisation (incorrecte) de cet appareil. Pour plus d'informations concernant ce produit et la dernière version de ce manuel, veuillez consulter notre site web www.velleman.eu. Les informations contenues dans ce manuel peuvent être modifiées sans préavis.

LQS05

© AVIS DE DROIT D'AUTEUR

Le copyright de ce manuel est la propriété de Velleman Group nv. Tous les droits mondiaux sont réservés. Aucune partie de ce manuel ne peut être copiée, reproduite, traduite ou réduite sur un support électronique ou autre sans l'accord écrit préalable du détenteur des droits d'auteur.
