LQS04 - Bewegingsdetector EtiamPro - Gratis gebruiksaanwijzing en handleiding

Producttype	PIR-bewegingsmelder voor LED 12-24V
Merk	EtiamPro
Model	LQS04
Ingangsspanning	12-24 V DC
Max. nominale stroom	3 A
Detectiebereik	1 tot 3 meter
Detectiehoek	110°
Tijdvertraging	45 seconden
Kabellengte	100 cm
Boordiameter (inbouw)	13 mm
Beschermingsgraad	IP20
Bedrijfstemperatuur	-20 tot 45 °C
Installatie	Inbouw of opbouw
Voeding	LED-strip 12-24V via driver
Hoofdfunctie	Automatisch aan/uit schakelen van LED-verlichting
Onderhoud	Reinigen met een droge doek, vermijd vocht
Veiligheid	Niet blootstellen aan regen, schokken, extreme hitte
Reserveonderdelen en repareerbaarheid	Niet beschikbaar, apparaat niet door gebruiker te repareren

Veelgestelde vragen - LQS04 EtiamPro

Hoe installeer ik de bewegingsmelder LQS04?

U kunt het op twee manieren installeren: inbouw (boor een gat van 13 mm) of opbouw (gebruik de meegeleverde beugel met schroeven). Sluit de kabel aan op de schakelmodule, verbind vervolgens de module met de LED-strip en een 12-24V DC-voeding.

Wat is het detectiebereik van de LQS04?

Het bereik is 1 tot 3 meter, met een detectiehoek van 110°.

Hoe lang blijft het licht aan na detectie?

De vertraging is vast ingesteld op 45 seconden na de laatste gedetecteerde beweging.

Welke voedingsspanning is nodig?

De melder werkt op 12-24 V DC. Het is ontworpen voor 12V of 24V LED-strips.

Kan ik deze melder buitenshuis gebruiken?

Nee, de IP20-classificatie beperkt het tot gebruik binnenshuis. Het moet worden beschermd tegen regen en vocht.

Kan de melder aan het plafond worden gemonteerd?

Ja, dankzij het compacte ontwerp kan het aan het plafond, de muur, in een kast, enz. worden gemonteerd, inbouw of opbouw.

Hoe test ik de melder vóór definitieve installatie?

Sluit de melder aan op de schakelmodule, de LED-strip en de voeding. Test door in het detectiegebied te bewegen. Als alles werkt, ga dan over tot montage.

Wat te doen als de melder niet uitschakelt?

Controleer of er aanhoudende beweging in de zone is (dieren, bewegende objecten). Zorg ervoor dat de vertraging van 45 seconden wordt gerespecteerd. Als het probleem aanhoudt, controleer dan de bedrading.

Welk type LED-strip kan ik gebruiken?

Elke LED-strip van 12V of 24V, met een totale stroom niet hoger dan 3 A (max 36 W bij 12V, 72 W bij 24V).

Is de melder compatibel met een dimmer?

Nee, de melder werkt aan/uit (on/off). Het is niet ontworpen voor dimmen.

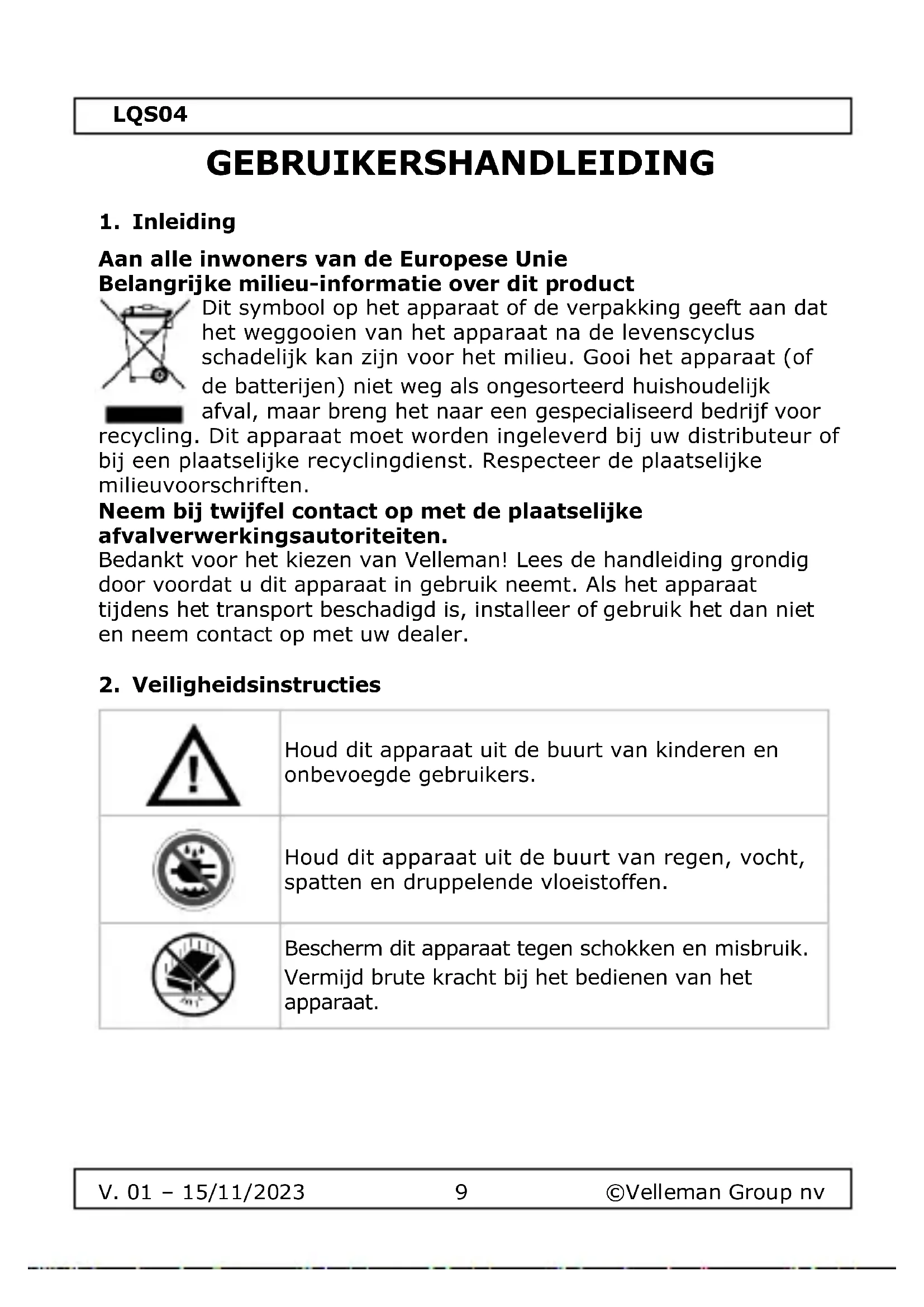

GEBRUIKSAANWIJZING LQS04 EtiamPro

PIR bewegingsmelder schakelaar - inbouw en opbouw - 12V/24V

Aan alle inwoners van de Europese Unie Belangrijke milieu-informatie over dit product

Dit symbool op het apparaat of de verpakking geeft aan dat het weggooien van het apparaat na de levenscyclus schadelijk kan zijn voor het milieu. Gooi het apparaat (of de batterijen) niet weg als ongesorteerd huishoudelijk afval, maar breng het naar een gespecialiseerd bedrijf voor recycling. Dit apparaat moet worden ingeleverd bij uw distributeur of bij een plaatselijke recyclingdienst. Respecteer de plaatselijke milieuvoorschriften.

Neem bij twijfel contact op met de plaatselijke afvalverwerkingsautoriteiten.

Bedankt voor het kiezen van Velleman! Lees de handleiding grondig door voordat u dit apparaat in gebruik neemt. Als het apparaat tijdens het transport beschadigd is, installeer of gebruik het dan niet en neem contact op met uw dealer.

2. Veiligheidsinstructies

	Houd dit apparaat uit de buurt van kinderen en onbevoegde gebruikers.
	Houd dit apparaat uit de buurt van regen, vocht, spatten en druppelende vloeistoffen.
	Bescherm dit apparaat tegen schokken en misbruik. Vermijd brute kracht bij het bedienen van het apparaat.

Bescherm het apparaat tegen extreme hitte en stof.

3. Algemene richtlijnen

Raadpleeg de Velleman Group NV® Service- en

Kwaliteitsgarantie op de laatste pagina's van deze handleiding.

• Maak jezelf vertrouwd met de functies van het apparaat voordat je het daadwerkelijk gebruikt.
  • Alle wijzigingen aan het apparaat zijn verboden.
• Gebruik het apparaat alleen voor het beoogde doel. Bij ongeoorloofd gebruik vervalt de garantie.

4. Kenmerken en specificaties

- PIR-bewegingssensor voor inbouw- en opbouwmontage. Dankzij het compacte ontwerp kan deze sensor discreet worden gemonteerd in plafonds, muren, kasten of dressoirs. Je hebt de keuze om deze sensor in te bouwen door eenvoudig een gat van 13 mm te boren of hem als opbouw te installeren met de meegeleverde beugel.

- geschikt voor: 12 en 24V LED-strips

5. Installatie

Bepaal de montagelocatie:

Bepaal waar je de PIR-bewegingssensor wilt plaatsen. Kies een plaats voor de bewegingssensor waar de kans op onbedoelde beweging minimaal is. De detectiehoek is 110° en de detectieafstand is 1 tot 3 meter.

Wanneer het menselijk lichaam zich binnen het detectiebereik beweegt, schakelt de PIR-bewegingssensor het licht in. Wanneer het menselijk lichaam het detectiebereik na een vertraging van 45 seconden verlaat, schakelt de PIR-bewegingssensor het licht uit.

LQS04

Belangrijk!

Sluit de bewegingssensor aan op de LED-driver en LED-strip en test de werking in een testopstelling. Als het resultaat goed is, kun je beginnen met de effectieve montage.

1. Verzonken montage:

Gebruik de boormachine om een gat te boren op de gemarkeerde plaats. Zorg ervoor dat het gat groot genoeg is (13 mm) om de sensor veilig te monteren.

Plaats de sensor in het geboorde gat en zet hem stevig vast met wat montagelijk (indien nodig). Sluit vervolgens de aansluitkabel aan op de switchmodule.

2. Opbouwmontage:

Monteer de sensor met de bijgeleverde schroeven. Sluit vervolgens de aansluitkabel aan op de switchmodule.

Monteer de LED Strip in een aluminium profiel.

Sluit de bedrading van de schakelmodule van de PIR-bewegingssensor aan op de LED Strip en verbind de ingang van de schakelmodule met een LED-voeding. Aansluitschema zie pagina 3.

1. Technische specificaties

Fysische eigenschappen
Kabellengte	100 cm
Maximale stroomsterkte	3 A
Ingangsspanning VDC-bereik	12-24 V
Detectiebereik	1-3 m
Detectiehoek	110°
boordiameter	13 mm
Vertraging na trigger	45 seconden

V. 01 - 15/11/2023

11

©Velleman Group nv

LQS04

IP-waarde	IP20
Bedrijfstemperatuurbereik	-20-45 °C

Gebruik dit toestel enkel met originele accessoires. Velleman Group nv kan niet aansprakelijk gesteld worden in geval van schade of letsel ten gevolge van (verkeerd) gebruik van dit toestel. Meer informatie over dit product en de laatste versie van deze handleiding vindt u op onze website www.velleman.eu. De informatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.

© COPYRIGHTVERMELDING

Het auteursrecht op deze handleiding berust bij Velleman Group nv. Alle wereldwijde rechten voorbehouden. Niets uit deze handleiding mag worden gekopieerd, gereproduceerd, vertaald of herleid tot elektronische media of anderszins zonder voorafgaande schriftelijke toestemming van de houder van het auteursrecht.
