GEBRUIKSAANWIJZING HAA54 EtiamPro

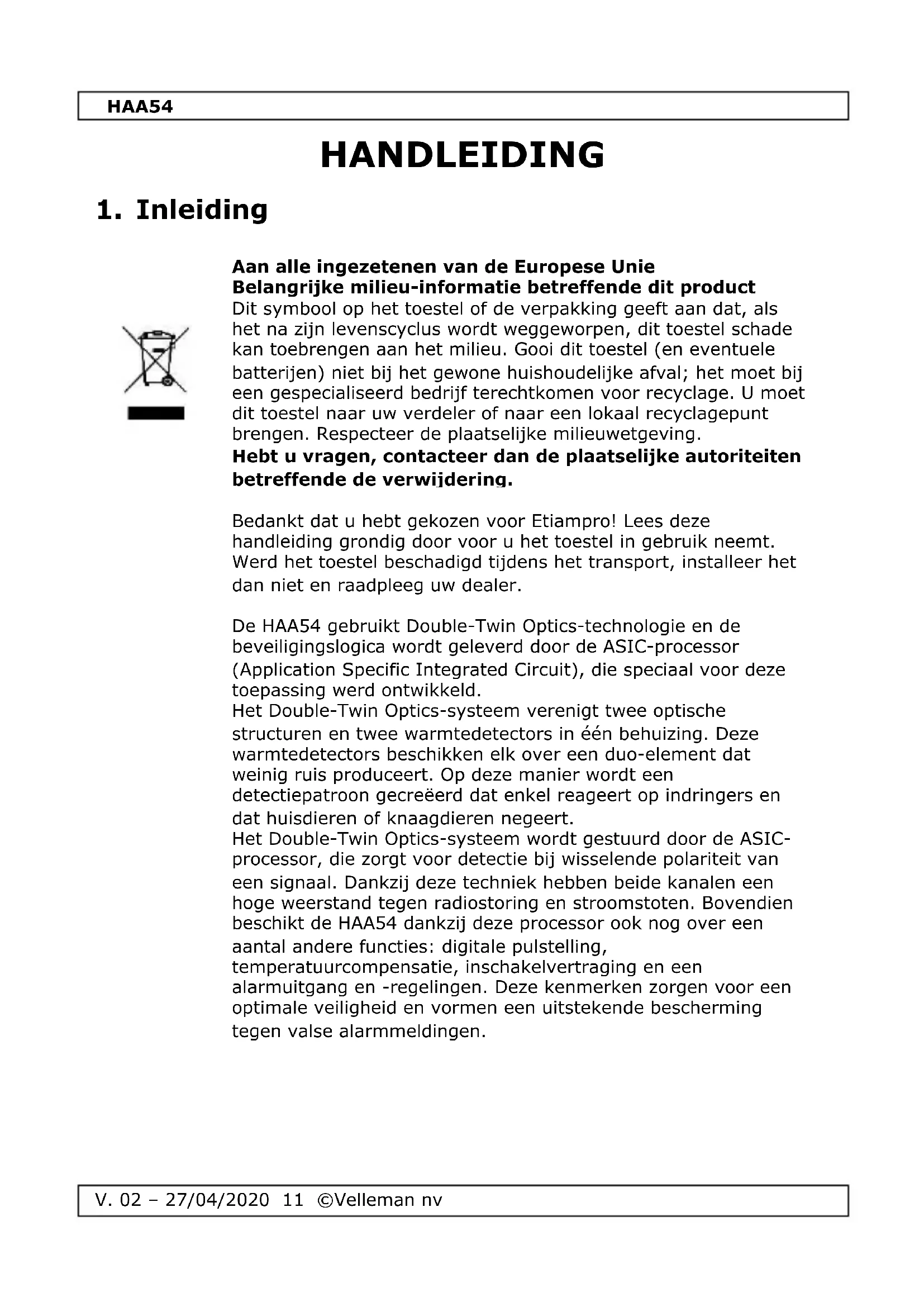

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Bedankt dat u hebt gekozen voor Etiampro! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

De HAA54 gebruikt Double-Twin Optics-technologie en de beveiligingslogica wordt geleverd door de ASIC-processor (Application Specific Integrated Circuit), die speciaal voor deze toepassing werd ontwikkeld.

Het Double-Twin Optics-systeem verenigt twee optische structuren en twee warmtedetectors in één behuizing. Deze warmtedetectors beschikken elk over een duo-element dat weinig ruis produceert. Op deze manier wordt een detectiepatroon gecreëerd dat enkel reageert op indringers en dat huisdieren of knaagdieren negeert.

Het Double-Twin Optics-systeem wordt gestuurd door de ASIC- processor, die zorgt voor detectie bij wisselende polariteit van een signaal. Dankzij deze techniek hebben beide kanalen een hoge weerstand tegen radiostoring en stroomstoten. Bovendien beschikt de HAA54 dankzij deze processor ook nog over een aantal andere functies: digitale pulstelling, temperatuurcompensatie, inschakelvertraging en een alarmuitgang en -regelingen. Deze kenmerken zorgen voor een optimale veiligheid en vormen een uitstekende bescherming tegen valse alarmmeldingen.HAA54

V. 02 – 27/04/2020 12 ©Velleman nv

2. Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname.

• Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.

3. Algemene richtlijnen

• Raadpleeg de Velleman

service- en kwaliteitsgarantie achteraan deze handleiding.

• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

• Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.

• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

• Noch Velleman nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) – van welke aard dan ook (financieel, fysisch…) voortvloeiend uit het bezit, gebruik of falen van dit product.

• Bewaar deze handleiding voor verdere raadpleging.

Raadpleeg pagina 2.HAA54

Detectie van wisselende polariteit.HAA54

V. 02 – 27/04/2020 14 ©Velleman nv

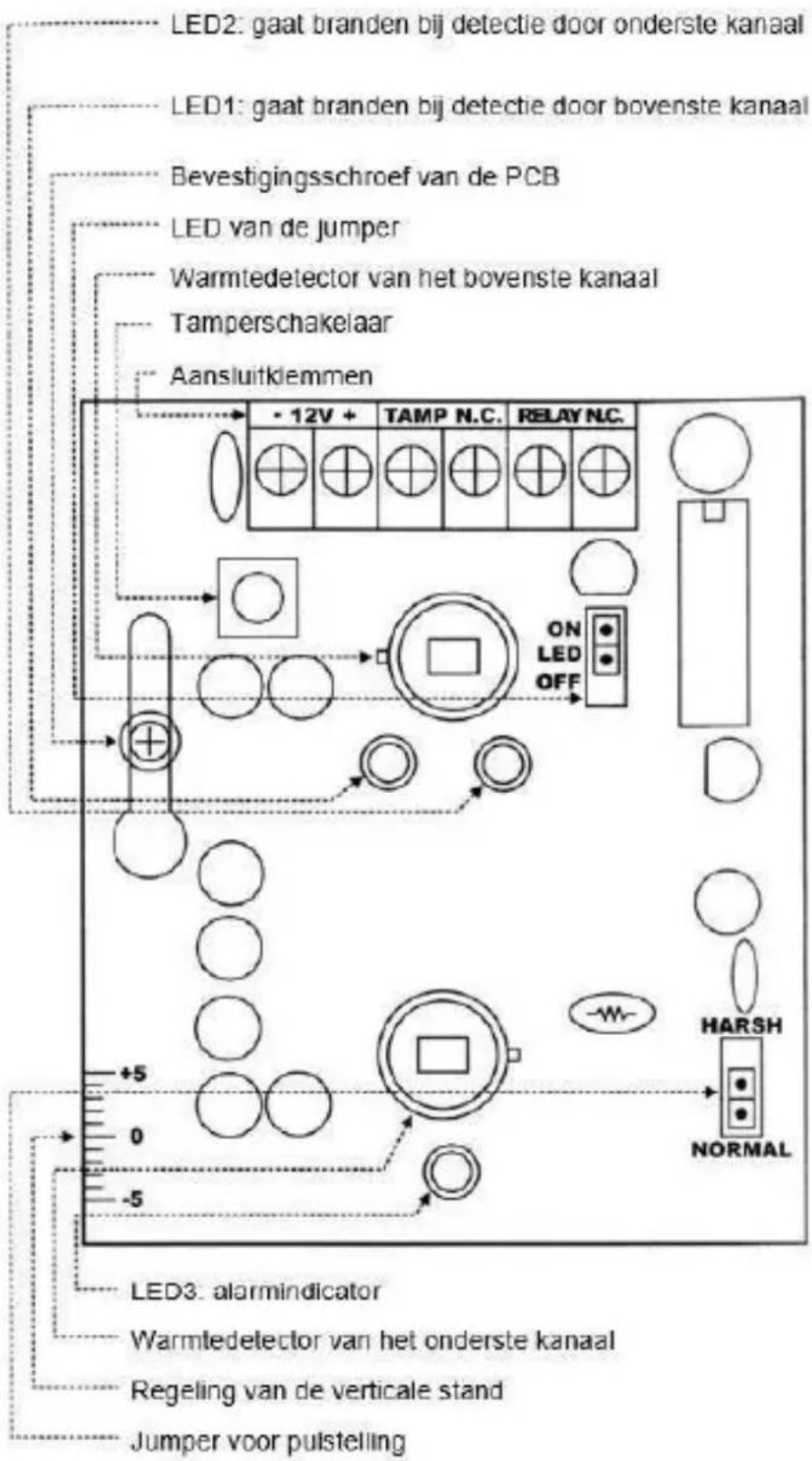

6. Opmaak van de PCBHAA54

12V Verbind de positieve aansluitklem (+) met een voedingsbron van 9-16 VDC op het controlepaneel van het alarm. Verbind de negatieve aansluitklem (-) met de aarding van het controlepaneel.

TAMPER NC Verbind deze aansluitklemmen met een N.C. (Normally Closed = normaal gesloten) 24 u-zone van het controlepaneel van het alarm. De anti- inbraak schakeling is gesloten wanneer het frontpaneel van de detector op zijn plaats zit. Het contact gaat open en een alarmsignaal wordt onmiddellijk verstuurd naar het controlepaneel indien het frontpaneel wordt verwijderd.

RELAY NC Dit is het alarm uitgangsrelais van de detector. Deze twee aansluitklemmen moeten worden aangesloten op een N.C.-zone van het controlepaneel van het alarm.

LED Plaats de jumper in de “ON”-stand om alle leds op scherp te stellen of plaats hem in de “OFF”- stand om alle leds te deactiveren. Detectie is nog steeds mogelijk indien de jumper zich in de “OFF”-stand bevindt.

PULSE Plaats de pulsteller in de “NORMAL”-stand voor standaard detectie. Gebruik deze stand indien het apparaat werd geïnstalleerd in een stabiele omgeving. Plaats de pulsteller in de “HARSH”- stand (“moeilijk”) voor dubbele detectie binnen de 12 seconden. In deze stand worden huisdieren genegeerd. Deze stand is bijzonder nuttig indien het apparaat werd geïnstalleerd in een “moeilijke” of onstabiele omgeving.

LED 1 “ON” bij detectie door het bovenste kanaal

LED 2 “ON” bij detectie door het onderste kanaal

LED 3 “ON” bij alarmtoestand, knippert wanneer het toestel aan het opwarmen is

Maak de bevestigingsschroef van de PCB los om de PCB naar boven of beneden te schuiven. Zo kunt u de detectiehoek en de detectieafstand aanpassen en kunt u detectie van bv. kleine (huis)dieren vermijden.HAA54

Dit apparaat is uitgerust met twee warmtedetectors voor bewegingsdetectie. RAAK DEZE DETECTORS NIET AAN!

• De detector kan worden bevestigd aan de muur of in een hoekje. Kies een stabiel oppervlak.

• Deze detector is uitsluitend bestemd voor gebruik binnenshuis en moet worden geïnstalleerd in een omgeving die beschermd is tegen de elementen.

• Installeer het apparaat niet in de buurt van warme of koude luchtstromen.

• Richt de detector niet naar verwarmingselementen, ventilatieroosters, ramen, roosters van koelkasten of diepvriezers of naar andere oppervlakken die onderhevig zijn aan plotse en hevige temperatuurwijzigingen.

• Plaats geen grote voorwerpen voor de detector: ze beperken het detectiegebied.

• Kies een montageplaats die u toelaat om de detector te gebruiken onder een hoek van 45° (optimaal) t.o.v. de plaats waar de ongewenste bezoeker vermoedelijk het beschermde gebied zal binnendringen. De detector wordt bij voorkeur gemonteerd in een hoekje.

• Montagehoogte: 2 tot 3 m.

Verwijderen van het frontpaneel

2. Stop de punt van een schroevendraaier in de gleuf onder

de bevestigingsschroef van de behuizing en maak het frontpaneel los.

3. Verwijder het frontpaneel.

Verwijderen van de PCB

Verwijder de PCB vóór u het achterpaneel monteert.

1. Maak de bevestigingsschroef van de PCB los.

2. Duw de PCB naar boven tot de kop van de schroef door de

3. Verwijder de PCB voorzichtig.HAA54

Monteren van het achterpaneel

Het achterpaneel is geschikt voor montage op een plat oppervlak of in een hoekje.

1. Stop de voedingskabel door de uitsparing bovenaan en aan

de binnenkant van het achterpaneel.

2. De uitsparingen aan de achterkant zijn geschikt voor

montage op een plat oppervlak. De uitsparingen aan de zijkant zijn geschikt voor montage in een hoek.

3. Monteer het achterpaneel.

Bedrading en aanbrengen van het frontpaneel

1. Breng de PCB terug op zijn plaats en draai de

bevestigingsschroef stevig dicht.

2. Verbind de draden met de aansluitklemmen.

3. Breng het frontpaneel aan en zorg ervoor dat de anti-

inbraak schakelaar ingedrukt is wanneer u het frontpaneel vastklikt. Draai de bevestigingsschroef stevig dicht om de behuizing af te sluiten.

1. U kunt de test uitvoeren zodra de alarm led niet meer

knippert, d.w.z. zodra de HAA54 is opgewarmd. Deze test is noodzakelijk om na te gaan of de HAA54 bedrijfsklaar is en om te bepalen of het toestel het gewenste detectiegebied volledig bestrijkt.

2. Het alarm gaat af wanneer beide kanalen gelijktijdig

worden geactiveerd wanneer de jumper van de pulsteller in de “NORMAL”-stand staat.

staat, gaat het alarm slechts af wanneer de beide kanalen 2 keer tegelijk worden geactiveerd binnen een tijdspanne van 12 seconden.

4. U moet de PCB naar boven of beneden schuiven om het

detectiebereik en de verticale stand van de HAA54 aan te passen.

stroomverbruik .................................. 15 mA typisch bij 12 VDC

detectiemethode .............. PIR detectie met wisselende polariteit, ................................................... Double-Twin Optics-systeem

opwarmingstijd ............ typisch : 2 minuten, met knipperende led

detectielleds .....................................onderste/bovenste kanaal, ................................................. kunnen worden uitgeschakeld

EMC ................................ conform de normen voor het CE-label

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.HAA54
