EDS101/SECURE - Interphone EtiamPro - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module de sécurité pour interphone vidéo
Marque	EtiamPro
Modèle	EDS101/SECURE
Alimentation	12 VDC (externe)
Indicateur LED	Voyant POWER (rouge fixe lorsque l'appareil est allumé)
Communication	RS-485, interface Wiegand (entrée/sortie)
Fonctions principales	Contrôle de verrouillage de porte, entrées alarme, sortie alarme, détecteur de porte, bouton de sortie, entrée incendie
Configuration	Commutateur DIP (adresse RS-485 et mode Wiegand)
Protection anti-sabotage	Contact d'autoprotection (tamper)
Port de débogage	Oui (pour usage technique uniquement)
Entrée incendie	FIRE+ et FIRE- (court-circuité par défaut, déverrouillage en circuit ouvert)
Sorties relais	1 sortie pour verrou de porte (NC/COM/NO)
Dimensions (approx.)	Environ 120 x 80 x 30 mm (estimation)
Poids (approx.)	Environ 150 g (estimation)
Température de fonctionnement	Non spécifiée, usage intérieur
Entretien et nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Utiliser uniquement avec des accessoires d'origine ; installation par un professionnel recommandée
Pièces détachées et réparabilité	Contacter le revendeur ou le service après-vente Velleman
Informations générales	Conforme aux directives UE ; ne pas jeter avec les déchets ménagers
Garantie	24 mois pour les consommateurs (selon conditions)

FOIRE AUX QUESTIONS - EDS101/SECURE EtiamPro

Comment installer le module EDS101/SECURE ?

Percez des trous selon le gabarit de montage, connectez les câbles selon le schéma de câblage (alimentation 12 VDC sur A1/A2, RS-485 sur B1/B2, et la serrure sur D12-D14). Assurez-vous que le contact d'autoprotection est enfoncé après montage.

Quels câbles utiliser pour l'alimentation ?

Utilisez une alimentation externe 12 VDC. Connectez le fil rouge (+12V) à A1 et le fil noir (GND) à A2.

Comment configurer l'adresse RS-485 ?

Utilisez les commutateurs DIP n°1 à 3 pour régler l'adresse en binaire. Par défaut, le DIP est réglé sur 1000 (commutateur 1 ON, 2-3 OFF).

Que faire si le voyant POWER ne s'allume pas ?

Vérifiez l'alimentation 12 VDC et les connexions sur A1/A2. Si le voyant reste éteint, l'appareil peut être défectueux ; contactez le revendeur.

Puis-je utiliser ce module avec un interphone vidéo d'une autre marque ?

Le module est conçu pour fonctionner avec les interphones vidéo EtiamPro EDS101S ou EDS101B via RS-485. Une compatibilité avec d'autres marques n'est pas garantie.

Comment déverrouiller la porte manuellement en cas d'incendie ?

L'entrée incendie (FIRE+ et FIRE-) est normalement court-circuitée. En ouvrant le circuit (câbles débranchés), la porte se déverrouille automatiquement.

Quelle est la fonction du commutateur DIP n°4 ?

Le commutateur n°4 règle le mode Wiegand : OFF pour entrée Wiegand (lecteur de carte) et ON pour sortie Wiegand.

Que faire si l'application Guarding Vision ne déverrouille pas la porte ?

Vérifiez que l'interphone vidéo est bien connecté au module, que l'alimentation est correcte et que l'application est liée. Redémarrez l'interphone en débranchant/rebranchant le POE.

Le module dispose-t-il d'une protection contre le sabotage ?

Oui, il possède un contact d'autoprotection (tamper) qui doit être enfoncé lors du montage. Si le module est ouvert, une alarme peut être déclenchée.

Où puis-je trouver le schéma de câblage complet ?

Le schéma de câblage standard se trouve page 3 de la notice. Vous pouvez télécharger la notice complète au format PDF sur notice-facile.com.

MODE D'EMPLOI EDS101/SECURE EtiamPro

A tous les résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que la mise au rebut de l'appareil après son cycle de vie peut être préjudiciable à l'environnement. Ne jetez pas l'appareil (ou les piles) avec les déchets ménagers non triés ; confiez-le à une entreprise spécialisée pour qu'il soit recyclé. Cet appareil doit être retourné à votre distributeur ou à un service de recyclage local. Veuillez respecter les réglementations locales en matière d'environnement.

En cas de doute, contacter les autorités locales chargées de l'élimination des

déchets.

Merci d'avoir choisi Velleman ! Veuillez lire attentivement le manuel avant d'utiliser cet appareil. Si l'appareil est endommagé pendant le transport, ne l'installez pas, ne l'utilisez pas et contactez votre revendeur.

2. Lignes directrices générales

Veuillez vous référer à la garantie de service et de qualité Velleman® qui figure aux dernières pages de ce manuel.

3. Description générale

Aperçu du produit

1. Indicateur LED. L'indicateur LED ne contient que l'indicateur d'alimentation (POWER). Si le voyant est rouge en permanence, cela signifie que l'appareil est allumé.
2. Interface du câble
3. Port de débogage

Remarque : à des fins de débogage uniquement.

1. Contact d'autoprotection
2. Interface Wiegand
3. Interrupteur DIP

Interface du câble Description

Groupe no.	Numéro de câble	Couleur Nom	Description
Groupe A	A1 Rouge +12 V			Alimentation électrique
	A2 Noir GND
Groupe B	B1	Jaune	RS-485	RS-485
	B2	Bleu	RS-485-
Groupe C	C1	Rouge/vert	INCENDIE+	INCENDIECommentaireL'état FIRE+ et FIRE- est court-circuité par défaut. Le signal d'incendie est invalide et la porte est verrouillée.Si FIRE+ et FIRE- sont en circuit ouvert, le signal d'incendie est valide et la porte est déverrouillée.
	C2 Rouge/vert FEU -

EDS101/SECURE

Groupe no.	Numéro de câble	Couleur Nom	Description
Groupe D	D1	Jaune/Bleu	ALM_IN1	Entrée d'alarme
	D2 Noir	GND
	D3	Jaune/Orange	ALM_IN2
	D4 Noir	GND
	D5	Jaune/violet	ALM_NC	Sortie d'alarme
	D6	Jaune/Marron	ALM_COM
	D7	Jaune/Rouge	ALM_NO
	D8 Jaune/vert		DÉTECTEUR DE PORTE	Porte d'entrée magnétique
	D9 Noir	GND
	D10	Jaune/gris	COUP DE PORTE	Bouton de sortie
	D11 Noir	GND
	D12 Blanc/mauve DOOR_NC			Verrouillage de la porte de sortie
	D13	Blanc/jaune	DOOR_COM
	D14	Blanc/Rouge	PORTE 1

Groupe	Numéro de câble	Couleur	Nom	Description
Groupe E	E1	Marron	OK	Accès au lecteur de cartes Wiegand
	E2	Pourpre	BZ
	E3	Orange	ERR
	E4	Vert	W0
	E5	Blanc	W1
	E6	Noir	GND

4. Fonctionnement

4.1 Interrupteur DIP Description

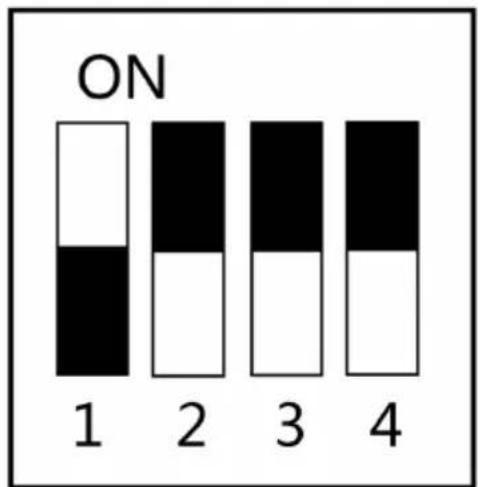

La description du commutateur DIP est illustrée dans la figure suivante. Les numéros 1 à 4 de la figure sont les numéros des commutateurs.

Réglez le dip switch sur le binaire 1000 pour la configuration par défaut, comme indiqué sur la figure.

Icône Signification
0 affichage en mode binaire
1 affichage en mode binaire

Remarque :

Les commutateurs DIP n° 1 à 3 permettent de régler l'adresse de communication RS-485. Le commutateur n° 4 permet de régler le mode Wiegand (OFF : entrée Wiegand, ON : sortie Wiegand).

4.2 Installer le module de porte

1. Percez des trous dans le mur ou à d'autres endroits conformément au gabarit de montage.

Commentaire

Le poids minimum de la charge du mur ou d'autres endroits doit être trois fois supérieur au poids de l'appareil.

1. Connectez tous les câbles comme indiqué dans le schéma de câblage standard de la page 3.

Connector une alimentation externe de 12VDC à A1 (rouge) et A2 (noir).

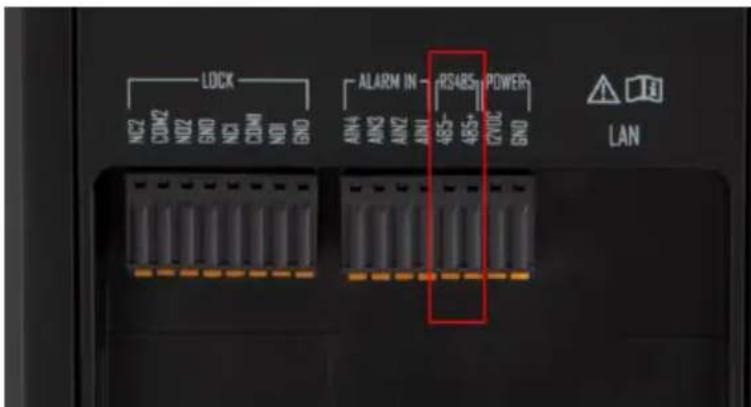

Connector la connexion RS-485 + et - de l'interphone vidéo EDS101S ou EDS101B au module de sécurité EDS101/SECURE B1 (jaune) et B2 (bleu).

LOCK NC2 COM2 NC3 GND NC4 CDM GND ALARM IN RS485 POWER AN1 AN2 AN3 AN4 485 485+ CYDLC GND LAN

Connectez le verrou électrique de la porte vidéo au module de sécurité :

D13 (blanc/jaune) et D14 (blanc/rouge) pour une connexion ouverte normale

D13 (blanc/jaune) et D12 (blanc/violet) pour une connexion étanche normale

Connectez une source d'alimentation à la serrure électrique de la porte. (Le module de sécurité n'a qu'une connexion de relais)

1. Activez l'alimentation 12V et vérifiez que le voyant POWER du module de protection est allumé.

EDS101/SECURE

1. Vérifiez que la sonnette vidéo (EDS101S ou EDS101B) est installé et fonctionne parfaitement. Testez l'application Guarding vision sur votre smartphone et vérifiez que vous pouvez recevoir des appels lorsque vous appuyez sur le bouton-poussoir.
   IMPORTANT : Débrancher et rebrancher l'interface réseau POE de la sonnette vidéo (EDS101S ou EDS101B) et attendre qu'il démarre.
2. Ouvrez l'application "guarding vision" et essayez de déverrouiller la porte.

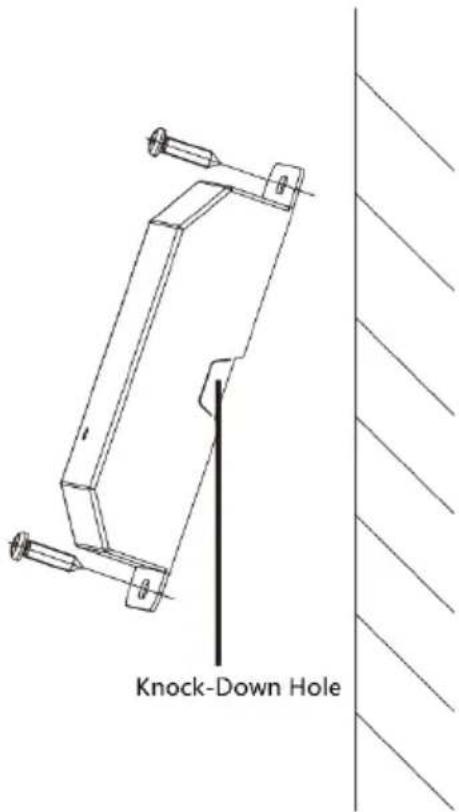

3. Une fois que toutes les fonctions fonctionnent correctement, montez le module de sécurité comme indiqué dans le diagramme ci-dessous. Veillez à ce que le montage soit sûr et vérifiez que le bouton d'autoprotection "sabotage our tamper" est bien enfoncé.

Knock-Down Hole

N'utilisez cet appareil qu'avec des accessoires d'origine. Velleman nv ne peut être tenue responsable en cas de dommages ou de blessures résultant d'une utilisation (incorrecte) de cet appareil.

Pour plus d'informations sur ce produit et la dernière version de ce manuel, visitez notre site web www.velleman.eu.

Les informations contenues dans ce manuel peuvent être modifiées sans préavis.

© AVIS DE DROIT D'AUTEUR

Le copyright de ce manuel appartient à Velleman group nv. Tous les droits mondiaux sont

réservés. Aucune partie de ce manuel ne peut être copiée, reproduite, traduite ou réduite sur un support électronique ou autre sans l'accord écrit préalable du détenteu
