LQS06 - Dimmer EtiamPro - Gratis gebruiksaanwijzing en handleiding

Producttype	Inbouw LED dimmer
Merk	EtiamPro
Model	LQS06
Ingangsspanning	12-24 VDC
Maximaal nominale stroom	3 A
Sensortype	Aanraakdimmer (licht aanraken)
Montagediameter	12 mm
Beschermingsgraad	IP20
Kabellengte	100 cm
Bedrijfstemperatuurbereik	-20 tot 45 °C
Voeding	12-24 VDC, 3 A max
Hoofdfuncties	Aanzetten, uitschakelen, intensiteit variëren door lang indrukken
LED-compatibiliteit	LED-strips 12 V en 24 V
Installatie	Inbouw in een gat van 12 mm
Onderhoud en reiniging	Reinigen met een droge doek, vermijd vocht
Veiligheid	Buiten bereik van kinderen, beschermen tegen stoten en vocht
Reserveonderdelen en repareerbaarheid	Neem contact op met een professional voor reparatie
Algemene informatie	Voldoet aan Europese normen, recycling verplicht

Veelgestelde vragen - LQS06 EtiamPro

Hoe installeer ik de aanraakdimmer LQS06?

Boor een gat van 12 mm in het paneel, plaats de dimmer en sluit de kabels aan op de LED-strip en de voeding volgens het schema in de handleiding.

Welk type LED-strips kan ik gebruiken?

De LQS06 is compatibel met LED-strips van 12V en 24V. Zorg ervoor dat het totale vermogen niet hoger is dan 3A (72W bij 24V, 36W bij 12V).

Hoe stel ik de lichtintensiteit in?

Een korte druk schakelt aan of uit. Houd de knop ingedrukt om de intensiteit te variëren tot het gewenste niveau.

Wat moet ik doen als de dimmer niet werkt?

Controleer de aansluitingen en de voeding. Zorg ervoor dat de LED-strip compatibel is en de polariteit correct is. Als het probleem aanhoudt, neem dan contact op met uw verkoper.

Kan ik deze dimmer gebruiken met LED-lampen?

Nee, deze dimmer is specifiek ontworpen voor LED-strips 12-24V. Gebruik voor lampen een geschikte dimmer.

Wat is het maximale ondersteunde vermogen?

De maximale stroom is 3A, wat overeenkomt met 36W bij 12V en 72W bij 24V. Overschrijd deze limiet niet.

Is de dimmer waterdicht?

Nee, IP20 geeft aan dat hij niet beschermd is tegen water. Gebruik hem alleen binnenshuis, uit de buurt van vocht.

Hoe reinig ik de dimmer?

Koppel de voeding los en reinig de oppervlakte met een droge, zachte doek. Gebruik geen chemicaliën of water.

Heeft de dimmer garantie?

Ja, hij valt onder de garantie van Velleman Group NV. Raadpleeg de handleiding voor de gedetailleerde voorwaarden.

Waar vind ik de volledige handleiding?

De handleiding is gratis te downloaden op notice-facile.com of op de website van de fabrikant.

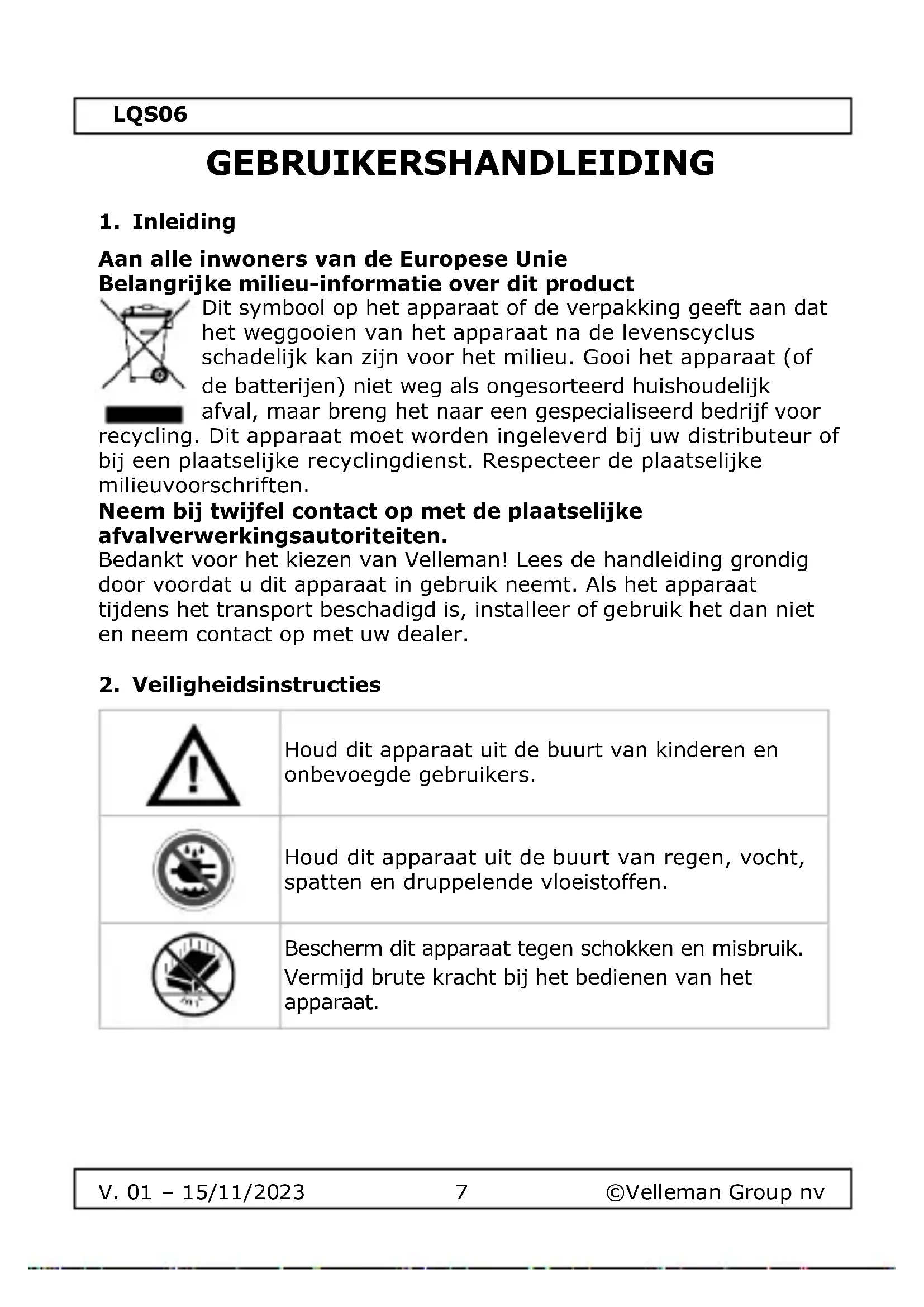

GEBRUIKSAANWIJZING LQS06 EtiamPro

Aan alle inwoners van de Europese Unie Belangrijke milieu-informatie over dit product

Dit symbool op het apparaat of de verpakking geeft aan dat het weggooien van het apparaat na de levenscyclus schadelijk kan zijn voor het milieu. Gooi het apparaat (of de batterijen) niet weg als ongesorteerd huishoudelijk afval, maar breng het naar een gespecialiseerd bedrijf voor recycling. Dit apparaat moet worden ingeleverd bij uw distributeur of bij een plaatselijke recyclingdienst. Respecteer de plaatselijke milieuvoorschriften.

Neem bij twijfel contact op met de plaatselijke afvalverwerkingsautoriteiten.

Bedankt voor het kiezen van Velleman! Lees de handleiding grondig door voordat u dit apparaat in gebruik neemt. Als het apparaat tijdens het transport beschadigd is, installeer of gebruik het dan niet en neem contact op met uw dealer.

2. Veiligheidsinstructies

	Houd dit apparaat uit de buurt van kinderen en onbevoegde gebruikers.
	Houd dit apparaat uit de buurt van regen, vocht, spatten en druppelende vloeistoffen.
	Bescherm dit apparaat tegen schokken en misbruik. Vermijd brute kracht bij het bedienen van het apparaat.

Bescherm het apparaat tegen extreme hitte en stof.

3. Algemene richtlijnen

Raadpleeg de Velleman Group NV® Service- en

Kwaliteitsgarantie op de laatste pagina's van deze handleiding.

• Maak jezelf vertrouwd met de functies van het apparaat voordat je het daadwerkelijk gebruikt.
• Alle wijzigingen aan het apparaat zijn verboden.
• Gebruik het apparaat alleen voor het beoogde doel. Bij ongeoorloofd gebruik vervalt de garantie.

4. Kenmerken en specificaties

• Ontdek onze innovatieve inbouwdimmer, de perfecte oplossing voor het aansturen van LED-strips. Deze compacte dimmer is speciaal ontworpen voor inbouwmontage in kasten of meubelpanelen, met slechts een boorgat van 12 mm.
• Bedien je verlichting eenvoudig en stijlvol: een korte druk op de knop zet de LED-strip aan, een tweede korte druk op de knop zet hem uit. Voor de ultieme sfeer houd je de knop ingedrukt om de gewenste dimwaarde in te stellen.
• geschikt voor: 12 en 24V LED-strips

5. Installatie

Bepaal de montageplaats:

Bepaal waar je de LED-inbouwdimmer wilt plaatsen. Kies een plaats voor de aanraaksensor waar de kans op per ongeluk aanraken minimaal is.

Boor een gat in het houten of stenen meubelpaneel. Zorg dat er achter het paneel genoeg ruimte is om de kabels te installeren.

LQS06

Monteer de dimmer in het geboorde gat. Montageschema zie pagina 2.

Monteer de LED Strip in een aluminium profiel.

Sluit de bedrading van de touchdimmer aan op de LED Strip en verbind de ingang van de Leddimmer met een LED-voeding. Aansluitschema zie pagina 2.

6. Technische specificaties

Fysische eigenschappen
Kabellengte	100 cm
Maximale stroomsterkte	3 A
Ingangsspanning VDC-bereik	12-24 V
Type sensor	Aanraakdimmer
Diameter montagegat (mm)	12 mm
IP-waarde	IP20
Bedrijfstemperatuurbereik	-20-45 °C

Gebruik dit toestel enkel met originele accessoires. Velleman Group nv kan niet aansprakelijk gesteld worden in geval van schade of letsel ten gevolge van (verkeerd) gebruik van dit toestel. Meer informatie over dit product en de laatste versie van deze handleiding vindt u op onze website www.velleman.eu. De informatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.

© COPYRIGHTVERMELDING

Het auteursrecht op deze handleiding berust bij Velleman Group nv. Alle wereldwijde rechten voorbehouden. Niets uit deze handleiding mag worden gekopieerd, gereproduceerd, vertaald of herleid tot elektronische media of anderszins zonder voorafgaande schriftelijke toestemming van de houder van het auteursrecht.
