PEM10D - Detetor de movimento EtiamPro - Manual de utilização gratuito

Marca	EtiamPro
Modelo	PEM10D
Tipo de produto	Detector de movimentos por retroreflexão
Dimensões (C x A x P)	20 x 39 x 63 mm
Alimentação	12-250 VCA/VCC ±10 %
Consumo	±10 mA
Alcance de detecção	10 m
Método de detecção	Retroreflexão por LED infravermelho
Tempo de resposta	5-10 ms
Saída	Relé (NA, NF, COM)
Corrente de contato	1 A / 250 VCA
Grau de proteção	IP44
Material do invólucro	PC (policarbonato)
Temperatura de serviço	-10 °C a +55 °C
Resistência a interferências	1500 Vpp / 1 μs
Iluminância máxima (lâmpada)	< 10000 lux
Iluminância máxima (sol)	< 30000 lux
Tipo de cabo	Multicondutores (5 fios)
Ajustes	Alcance e tempo (via potenciômetros)
Indicadores LED	LED amarelo (alinhamento), LED verde (alimentação)
Uso previsto	Interior apenas

Perguntas frequentes - PEM10D EtiamPro

Como ligar o detector PEM10D?

O cabo possui 5 fios: marrom (alimentação +), azul (alimentação -), preto (NA normalmente aberto), branco (COM comum), cinza (NF normalmente fechado). Respeite as polaridades e a tensão 12-250 VCA/VCC.

Qual é o alcance máximo de detecção?

O alcance é de 10 metros em retroreflexão. O alcance real pode variar conforme as condições ambientais e o ajuste do potenciômetro.

Posso usar este detector ao ar livre?

Não, o PEM10D foi projetado para uso interno apenas. O IP44 protege contra respingos de água, mas não é à prova de chuva. A umidade e a condensação podem prejudicar seu funcionamento.

Como ajustar o alcance e o tempo?

Use uma pequena chave Phillips para ajustar os potenciômetros localizados no aparelho (ajustes A). O potenciômetro de alcance ajusta a distância de detecção, e o de tempo ajusta o tempo de resposta (5-10 ms).

O que fazer se o detector não ligar?

Verifique primeiro as conexões elétricas: polaridade correta, tensão de alimentação dentro da faixa (12-250 V). Certifique-se de que o LED de alimentação (verde) acenda. Se o problema persistir, consulte o manual completo.

Qual é o consumo elétrico do aparelho?

O consumo é de aproximadamente ±10 mA sob tensão nominal. Isso permite um uso econômico e compatível com a maioria das instalações.

O detector pode ser usado com lâmpadas LED?

Sim, mas a saída relé (1 A/250 VCA) pode comandar cargas resistivas ou fracamente indutivas. Para lâmpadas LED, verifique se a corrente de partida não excede a capacidade do relé. Um contator auxiliar pode ser necessário.

Como limpar o detector?

Use um pano macio e seco. Não use produtos abrasivos ou solventes. Mantenha a lente limpa para evitar falsas detecções.

O que fazer em caso de mau funcionamento?

Verifique as conexões, a ausência de interferências e os ajustes. Se o aparelho estiver com defeito, entre em contato com seu revendedor dentro da garantia (24 meses para consumidores). Guarde o comprovante de compra.

Este detector é compatível com sistemas de automação residencial?

Sim, graças à sua saída relé (contato seco), ele pode ser integrado a um sistema de automação ou a um CLP. Use os fios NA ou NF conforme a lógica desejada.

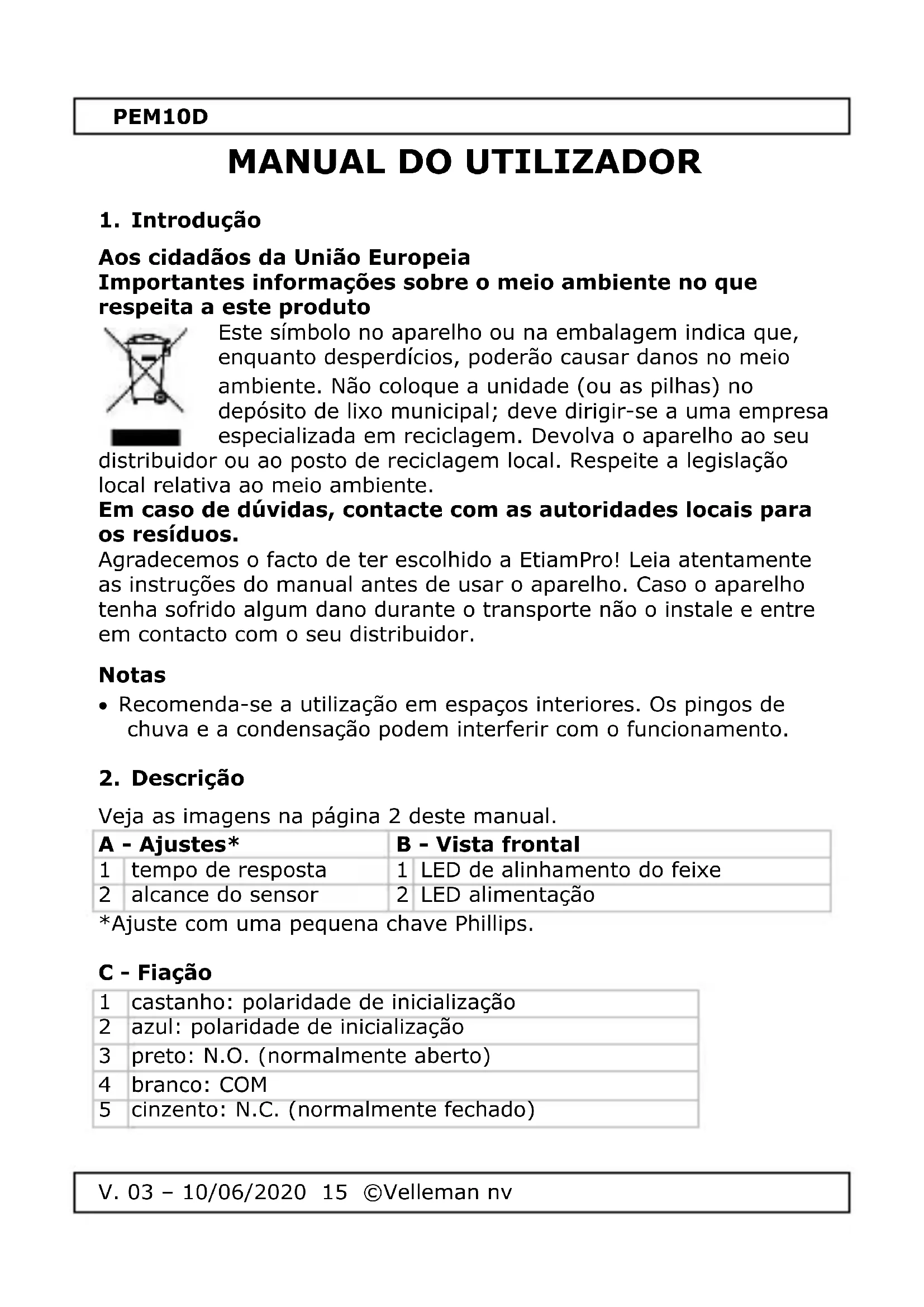

MANUAL DE UTILIZADOR PEM10D EtiamPro

Aos cépidões da União Europeia

Importantas informacoes sobre o meio ambiente no que respeita a este produits

Este símbolo no aparelho ou na embalagem indica que, quando desperdécios, poderão fazer danos no meio ambiente. Não coloque a unidade (ou as pilhas) no deposito de lixo municipal; deve dirigir-se a uma Empresa especializada em reciclagem. Devolva o aparelho ao seu

distribuidor ou ao posto de reciclagem local. Respeite a leiislação local relativa ao meio ambiente.

Em caso de duvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter escolhido a EtiamPro! Leia atentamente as instruções do manual antes de usar o aparelho. Casa o aparelho tenha sobrado algo dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

Notas

• Recomenda-se a utilização em espaços interiores. Os pingos de chuva e a condensação podem interferir com o acontecimiento.

2. Descrição

Veja as imagens na网页 2uve manual.

A - Ajustes*		B - Vista frontal
1	tempo de resposta	1	LED de alinhamento do feixe
2	alcance do sensor	2	LED alimentação

*Ajuste com uma pequena chave Phillips.

C - Fiação

1	castanho: polaridade de inicialização
2	azul: polaridade deINALização
3	preto: N.O. (normalmente aberto)
4	branco: COM
5	cinzento: N.C. (normalmente fechado)

3. Especificações

método de detectao . retro-reflexão

alcance do sensor 10 m

voltagem de entrada 12-250 VAC/VDC ± 10%

tempo de resposta 5-10 ms

elemento emitter LED IR

resistência ao ruido. 1500 Vpp/1 μs

graudeprotecaoIP . IP44

Utilize este aparelho apenas com acessórios originais. A Velleman NV não sera responsavel por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produits e para aceder à versão mais recente destemanualdoutilizador,visitea.nossa頁ina www.velleman.eu.Podem alterar-seaspecificações e o conteudoestemanualsem aviso prévio.
