Producttype	Tegelsnijmachine
Merk	Prowork
Model	PFS 920 Niro
Motorvermogen	900 W (S2 10 min)
Rotatiesnelheid	2950 min⁻¹
Voedingsspanning	230 V ~ 50 Hz
Isolatieklasse	B
Beschermingsgraad	IP20
Maximale snijhoogte	41 mm
Afmetingen snijtafel	500 x 400 mm
Materiaal tafel	Roestvrij staal
Doorslijpschijf	Diamant, ∅ 200 mm, boring ∅ 25,4 mm, breedte 1,8 mm
Snijlengte	Onbeperkt
Snijlengte Jolly	Onbeperkt
Verstekzaagsnede	Tot 45°
Koeling	Water (verwijderbare bak)
Geluidsdrukniveau (onder belasting)	92,0 dB(A)
Geluidsvermogensniveau (onder belasting)	100,2 dB(A)
Garantie	2 jaar
Beoogd gebruik	Snijden van tegels, keramiek (klussen, ambacht)
Vereiste veiligheidsuitrusting	Veiligheidsbril, gehoorbescherming, handschoenen
Onderhoud	Reinigen met perslucht of doek; vermijd bijtende producten

Veelgestelde vragen - PFS 920 Niro Prowork

Hoe vervang ik de doorslijpschijf van de PFS 920 Niro?

Om de schijf te vervangen, moet u eerst de machine loskoppelen. Verwijder het waterreservoir, vervolgens de zijafdekking (17) door de moeren (21) los te draaien. Blokkeer de motoras met een 4 mm inbussleutel. Draai de borgmoer (22) los met een 19 mm steeksleutel. Vervang de versleten schijf door een nieuwe identieke schijf (∅ 200 mm, boring ∅ 25,4 mm, breedte 1,8 mm). Monteer de onderdelen in omgekeerde volgorde.

Hoe stel ik de parallelle aanslag in voor een rechte snede?

Stel de gewenste snijbreedte in met de parallelle aanslag (2) en blokkeer deze met de vleugelschroeven. Zorg ervoor dat het waterniveau het diamantgedeelte van de schijf bedekt voordat u gaat snijden.

Hoe maak ik een verstekzaagsnede van 45° (Jolly)?

Kantel de zaagtafel naar 45° en blokkeer deze met de vleugelschroeven. Plaats de snijgeleiding op ongeveer 2 mm van de schijf. Plaats de geglazuurde kant van de tegel op het werkoppervlak om te voorkomen dat de schijf het glazuur raakt. Houd met de rechterhand het werkstuk tegen de schijf, met de linkerhand schuift u het langzaam naar voren.

Wat is het motorvermogen van de PFS 920 Niro?

Het motorvermogen is 900 W in S2-modus (10 minuten continu gebruik). De rotatiesnelheid is 2950 min⁻¹.

Welke soorten tegels kan ik met deze machine snijden?

De machine is ontworpen voor het snijden van keramische tegels en soortgelijke, middelgrote tegels. Het snijden van hout of metaal is niet toegestaan.

Hoe vul ik het waterreservoir voor de koeling?

Vul het waterreservoir (fig. 1) direct tot het niveau het diamantgedeelte van de schijf bedekt. Controleer het niveau voor elke snede en tijdens het proces.

Welke beschermingsmiddelen moet ik dragen tijdens het gebruik?

Draag verplicht een veiligheidsbril, gehoorbescherming (antigeluidscap) en beschermende handschoenen.

Wat is de rotatiesnelheid van de schijf?

De rotatiesnelheid van de motor is 2950 min⁻¹. Dit komt overeen met de snelheid van de schijf.

Hoe reinig ik de machine na gebruik?

Reinig regelmatig stof en vuil met perslucht of een doek. Gebruik geen bijtende producten op kunststof onderdelen.

Wat te doen als de doorslijpschijf gebarsten of beschadigd is?

Gebruik geen gebarsten schijf meer. Vervang deze onmiddellijk door een nieuwe met dezelfde afmetingen (∅ 200 mm, boring ∅ 25,4 mm, breedte 1,8 mm). Segmentzagen zijn verboden.

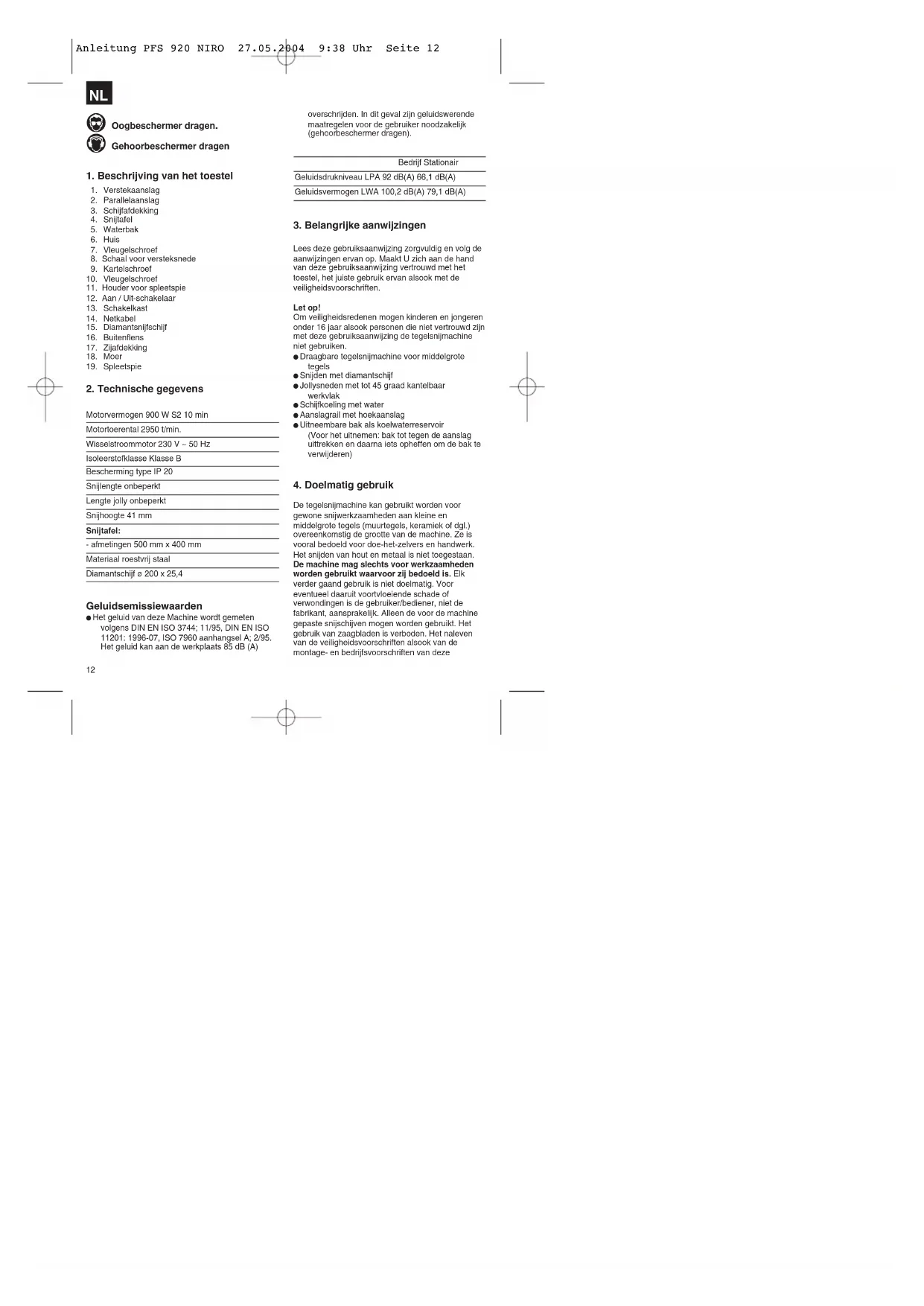

GEBRUIKSAANWIJZING PFS 920 Niro Prowork

overschrijden. In dit geval zijn geluidswerende maatregelen voor de gebruiker noodzakelijk (gehoorbeschermer dragen).

Bedrijf Stationair

Geluldsdrukniveau LPA 92 dB(A) 66,1 dB(A)

Geluidsvermogen LWA 100,2 dB(A) 79,1 dB(A)

1. Beschrijving van het toestel

1. Verstekaanslag
2. Parallelaanslag
3. Schilfafdekking
4. Snijtafel
5. Waterbak
6. Huis
7. Vleugelschroef
8. Schaal voor versteksnede
9. Kartelschroef
10. Vleugelschroe
11. Houder voor spleetspie
12. Aan / Uit-schakelaar
13. Schakelkast
14. Netkabel
15. Diamantsnijfschijf
16. Buitenflens
17. Zilafdekking
18. Moer
19. Spleetspie

Snijlengte onbeperkt

Lengte jolly onbeperkt

Snijhoogte 41 mm

Snijtafel:

- afmetingen 500 mm x 400 mm

Materiaal roestvrij staal

Diamantschijf ø 200 x 25,4

Geluidsemissiewaarden

- Het geluid van deze Machine wordt gemelen volgens DIN EN ISO 3744; 11/95, DIN EN ISO 11201: 1996-07, ISO 7960 aanhangsel A; 2/95. Het geluid kan aan de werkplaats 85 dB (A)

3. Belangrijke aanwijzingen

Lees deze gebruiksaanwijzing zorgvuldig en volg de aanwijzingen ervan op. Maakt U zich aan de hand van deze gebruiksaanwijzing vertrouwd met het loestel, het juiste gebruik ervan alsook met de veiligheidsvoorschriften.

Let op!

Om veiligheidsredenen mogen kinderen en jongeren onder 16 jaar alsook personen die niet vertrouwd zijn met deze gebruiksaanwijzing de tegelsnijmachine niet gebruiken.

• Draagbare tegelsnijmachine voor middelgrote tegels
  ● Snijden met diamantschijf
  ● Jollysneden met tot 45 graad kantelbaar werkvlak
  ● Schijfkoeling met water
  ● Aanslagrail met hoekaanslag
  ● Uitneembare bak als koelwaterreservoir

(Voor het uitnemen: bak tot tegen de aanslag uittrekken en daarna iets opheffen om de bak te verwijderen)

De tegelsnijmachine kan gebruikt worden voor gewone snijwerkzaamheden aan kleine en middelgrote tegels (muurtegels, keramiek of dgl.) overeenkomstig de grootto van de machine. Zo is vooral bedoeld voor doe-het-zelvers en handwerk. Het snijden van hout en metaal is niet toegestaan. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor zij bedoeld is. Elk verder gaand gebruik is niet doelmatig. Voor eventueel daaruit voortvloeiende schade of verwondingen is de gebruiker/bediener, niet de fabrikant, aansprakelijk. Alleen de voor de machine gepaste snijschijven mogen worden gebruikt. Het gebruik van zaagbladen is verboden. Het naleven van de veiligheidsvoorschriften alsook van de montage- en bedrijfsvoorschriften van deze

gebruiksaanwijzing hoort eveneens tot het doelmatig gebruik. Personen, die de machine bedienen en onderhouden, moeten met haar vertrouwd en op de hoogte zijn van eventuele gevaren. Bovendien dienen de geldende voorschriften ter voorkoming van ongevallen strikt te worden opgevolgd. Andere algemene regels qua arbeidsgeneeskunde en veiligheid dienen in acht te worden genomen. Wijzigingen aan de machine sluiten een aansprakelijkheid van de fabrikant en daaruit voortvloeiende schade helemaal uit. Ondanks een doelmatig gebruik kunnen bepaalde resterende risicofactoren niet volledig uit de weg worden geruimd. Ten gevolge van de constructie en de opbouw van de machine kunnen zich de volgende punten voordoen:

• Raken van de diamantschijf in het niet afgedekt zaagbereik.
  ● Grijpen in de draaiende diamantschijf.
• Wegspringen van een defect diamantopzetstuk van de diamantschijf.
• Bij onoordeelkundig gebruik terugslaan van werkstukken en werkstukdelen.
• Gehoorschade bij niet-gebruik van de nodige gehoorbeschermer.

5. Veiligheidsvoorschriften

● Machine op effen slipvaste grond plaatsen. De machine mag niet wiebelen.
- Vergewis u zich ervan dat de spanning vemeld op het kenplaatje overeenkomt met de voorhanden zijnde spanning. Dan pas de stekker aansluiten op het stroomnet.
- Veiligheidsbril dragen.
● Gehoorbeschermer dragen.
- Veiligheidshandschoenen dragen.
- Diamantschijven vol scheuren niet meer gebruiken. Ze moeten worden vervangen.
- Geen gesegmenteerde snijschijven gebruiken.
- Let op: diamantschijf blijft nog een tijdje draaien totdat ze tot stilstand komt!
- De diamantschijf geenszins afremmen door er zijdelings tegen te duwen.
- Let op: diamantschijf dient in het waterbad te draaien!
- Netstekker uittrekken alvorens de snijschijf te verwisselen.
- Gebruik alleen gepaste diamantschijven, ø 200, gatdiameter 25,4 mm, breedte 1,8 mm. Let op: breedte van het instelbaar hoekprofiel in acht nemen!
- Na de werkzaamheden beschermkap sluiten.
- Machine noolt zonder toezicht in vertrekken laten staan waarin kinderen aanwezig zijn.
● Machine ontoegankelijk voor kinderen bewaren.

- Vóór de controle van het elektrisch systeem van de motorkamer netstekker uittrekken.

6. Voor inbedrijfstelling

• De machine dient vast staand te worden opgesteld, dwz. vastgeschroefd op een werkbank of op een vast onderstel.
• Voor inbedrijfstelling dienen alle afdekkingen en veiligheidsinrichtingen naar behoren te zijn gemonteerd.
• De diamantschijf moet vrij kunnen draaien.
• Alvorens de in/uitschakelaar te bedienen vergewis u zich ervan dat de diamantschijf correct gemonteerd is en alle beweegbare onderdelen gemakkelijk bewegen.
• Controleer vóór het aansluiten van de machine of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet.
• Alvorens de machine te gebruiken controleren of alle onderdelen onbeschadigd zijn; indien nodig deze vervangen. Bij het vervangen van onderdelen of accessoires de aanwijzingen van dit instructieboekje nauwkeurlg opvolgen.
• De machine altijd schoon houden om optimale resultaten en een maximale veiligheid van de machine te bereiken.
• Regelmatig de machinekabel controleren.
• Bij het bewerken slijstukken en de bevestiging van mogelijk los gekomen onderdelen alsook het correct aanbrengen van de accessoires controleren.
• Belangrijk! De tegelsnijder FSM 820 NIRO is bedoeld om met water te werken. Telkens voor en tijdens het snijden zich ervan vergewissen dat door het waterpeil het diamantgedeelte van de schijf bedekt is. Koelwater rechtstreeks in de kuip gieten of bijvullen (fig. 1).

7.1 Diamantsnijschijf verwisselen:

(Fig. 2)

• Om een versleten schijf te vervangen, gaat u als volgt te werk:
  a) De netstekker uit het stopcontact trekken.
  b) De waterkuip uitnemen.
  c) De zijafdekking (17) verwijderen door de moeren (21) los de draaien.
  d) De motoras met de 4 mm inbussleutel blokkeren.
  e) Met een platte open 19 mm sleutel de borgmoer
  (22) van de schijfflens afschroeven.
  1) Na de demontage van de schijf de schijffiensen grondig schoonmaken en het oppervlak smeren met vijlolie.

NL

g) De versleten diamantschijf uitnemen en de nieuwe op de flens (14) plaatsen, de tegenflens (16) opsteken en met de moeren (22) aanhalen.

h) De zijafdekking (17) met de moeren (21) weer fixeren.

Let op! De correcte draairichting van de diamantschijf in acht nemen!

7.2 Afstellen van de bovenste schijfbeschermkap (fig. 3)

- Het afstelhoekprofiel (23) van boven door de tafelplaat in de spleetspiehouder (11) plaatsen en fixeren dmv. den inbusschroef.

- De schiljfbeschemkap afstellen op ca. 5 mm afstand van de te snijden tegel. Beschermkap met de in de fig. getoonde schroef fixeren.

- Belangrijk! De machine is voorzien van een snijschijf met doorlopend gamituur.

8. Werken met de machine

8.1 Effen snede (fig. 1/4)

- Breedte van de snede afstellen met behulp van de parallelaanslag (2) van de vleugelschroeven. De breedte van het werksluk kan worden afgelezen aan de hand van de centimeterstaven.

● Fig. 4 toont hoe u de handen moet houden tijdens een effen snede. De snelheid waarmee u de tegel naar voren schuift dient aangepast te zijn aan het snijvermogen van de schijf. Op die manier is gewaarborgd dat geen materiaal loskomt, wat ongelukken of verwondingen zou kunnen veroorzaken.

Let op! Controleer altijd het waterpeil.

8.2 45° versteksnede (jolly) (fig. 5)

- Zaagtafel de fig. positioneren en met behulp van de grepen fixeren. Geleiding van de snede afstellen op ca. 2 mm afstand van de diamantschijf en met de vleugelschroeven vastzetten. Tegel met de kant van de glazuurlaag op het werkvlak positioneren en controleren of de diamantschijf het glazuur van de tegel niet raakt. Indien nodig, de gleiding van de snede corrigeren.

- Fig. 5 toont hoe u de handen moet houden tijdens een 45" versteksnede. De rechter hand houdt het werkstuk in contact met de diamantschijf terwijl de linker hand het werkstuk naar voren schuift. De snelheid waarmoe u de tegel naar voren schuift dient aangepast te zijn aan het snijvermogen van de schijf. Op die manier is gewaarborgd dat geen materiaal loskomt, wat ongelukken of verwondingen zou kunnen veroorzaken.

1. Onderhoud

- Machine regelmatig van stof en verontreinigingen ontdoen. Voor het schoonmaken gebruikt U best perslucht of een doek.

14

De ondertekenaar verklaart in naam van de firma dat het product overeenstemt met de volgende richtlijnen en normen. El abajo firmante declara, en el nombre de la empresa, la conformidad del producto con las directrices y normas siguientes.

Op het in de handeling genoemd teestel gever met 2 jaar garande voor het geven dat ons product gebreien moche verlozen. De periode van 2 jaar gaat in met de gegeerconteging of de overname van het teesteel door de kant. De garantie kan aantal worden geplamd op voorwaarde dat het teesteel maar behoren is onderhouden en gebruik contam de handeling.

Vanzellsprekend blijven u de wettelijke garantierechten binnen deze 2 jaar behouden.

De garantie geist voor het gronogazd van de Bondarepublik Dutchland of van de respectivelijke landen van de regionale hoofdevider als aanvulling van de ter pradise goldende wettelijk voorschliken. Geieve zich tot af daarpersoon van de regional bevoegde kantlendert of tot het heronder vermelde serviceskred te worden.
